Стопорний гвинт

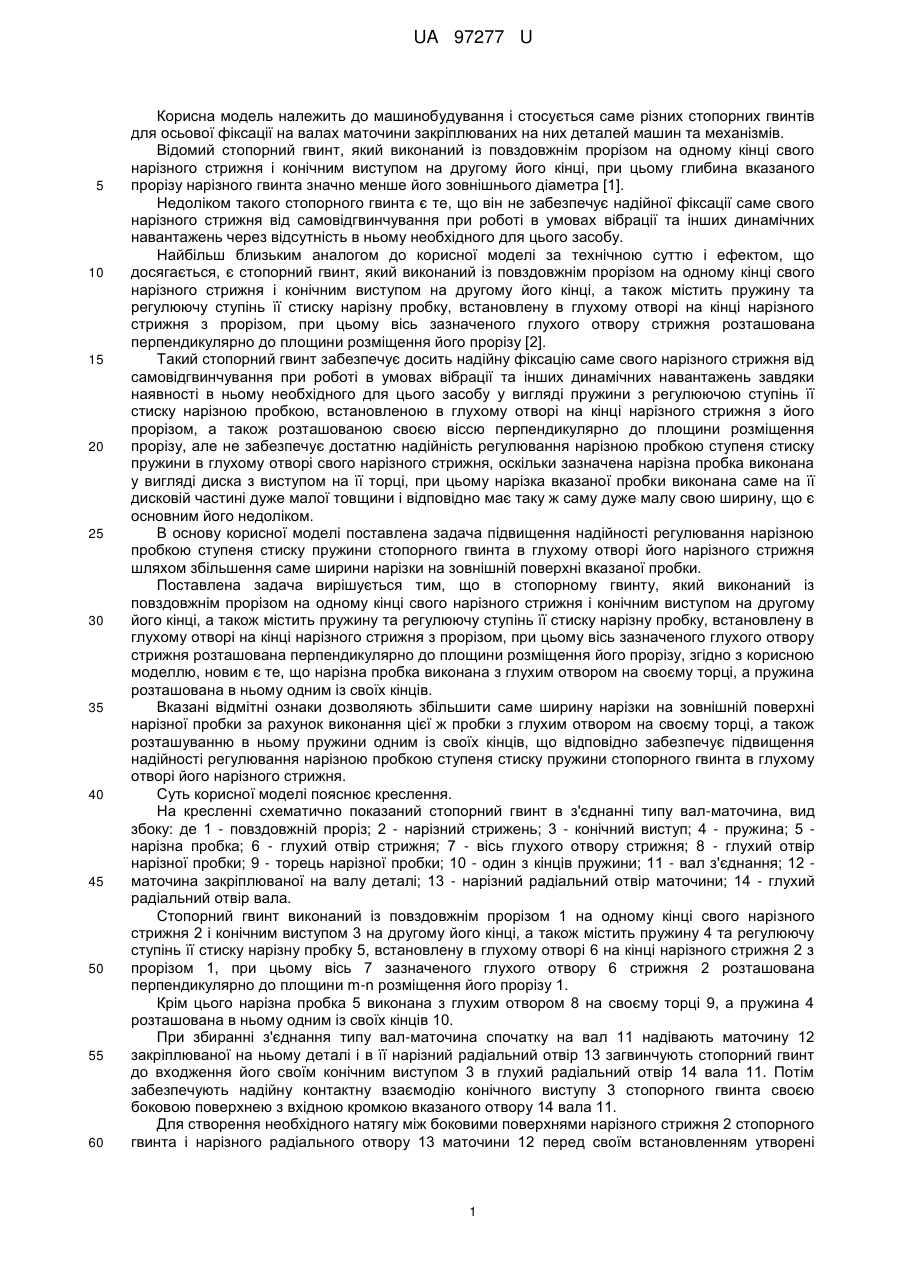

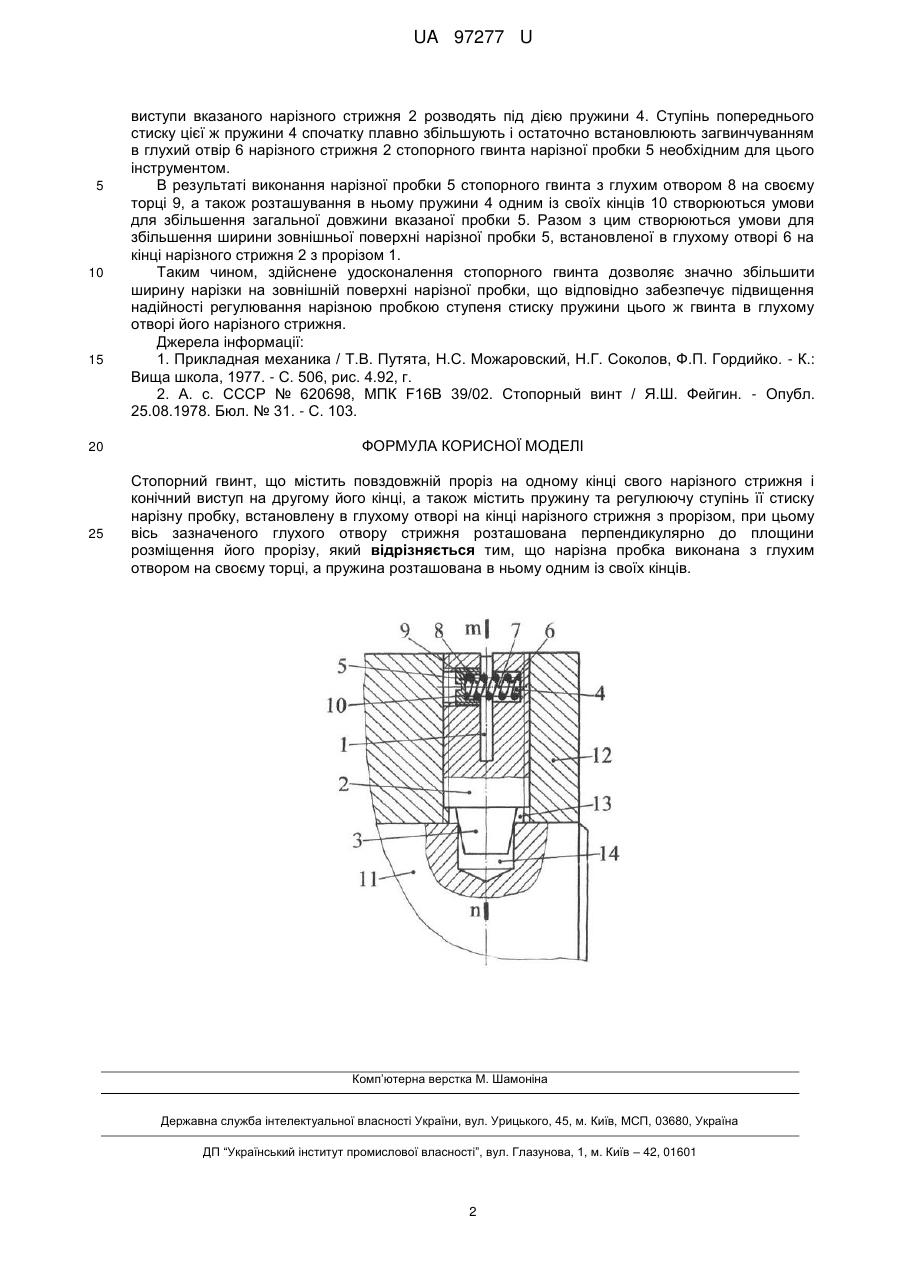

Реферат: UA 97277 U UA 97277 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і стосується саме різних стопорних гвинтів для осьової фіксації на валах маточини закріплюваних на них деталей машин та механізмів. Відомий стопорний гвинт, який виконаний із повздовжнім прорізом на одному кінці свого нарізного стрижня і конічним виступом на другому його кінці, при цьому глибина вказаного прорізу нарізного гвинта значно менше його зовнішнього діаметра [1]. Недоліком такого стопорного гвинта є те, що він не забезпечує надійної фіксації саме свого нарізного стрижня від самовідгвинчування при роботі в умовах вібрації та інших динамічних навантажень через відсутність в ньому необхідного для цього засобу. Найбільш близьким аналогом до корисної моделі за технічною суттю і ефектом, що досягається, є стопорний гвинт, який виконаний із повздовжнім прорізом на одному кінці свого нарізного стрижня і конічним виступом на другому його кінці, а також містить пружину та регулюючу ступінь її стиску нарізну пробку, встановлену в глухому отворі на кінці нарізного стрижня з прорізом, при цьому вісь зазначеного глухого отвору стрижня розташована перпендикулярно до площини розміщення його прорізу [2]. Такий стопорний гвинт забезпечує досить надійну фіксацію саме свого нарізного стрижня від самовідгвинчування при роботі в умовах вібрації та інших динамічних навантажень завдяки наявності в ньому необхідного для цього засобу у вигляді пружини з регулюючою ступінь її стиску нарізною пробкою, встановленою в глухому отворі на кінці нарізного стрижня з його прорізом, а також розташованою своєю віссю перпендикулярно до площини розміщення прорізу, але не забезпечує достатню надійність регулювання нарізною пробкою ступеня стиску пружини в глухому отворі свого нарізного стрижня, оскільки зазначена нарізна пробка виконана у вигляді диска з виступом на її торці, при цьому нарізка вказаної пробки виконана саме на її дисковій частині дуже малої товщини і відповідно має таку ж саму дуже малу свою ширину, що є основним його недоліком. В основу корисної моделі поставлена задача підвищення надійності регулювання нарізною пробкою ступеня стиску пружини стопорного гвинта в глухому отворі його нарізного стрижня шляхом збільшення саме ширини нарізки на зовнішній поверхні вказаної пробки. Поставлена задача вирішується тим, що в стопорному гвинту, який виконаний із повздовжнім прорізом на одному кінці свого нарізного стрижня і конічним виступом на другому його кінці, а також містить пружину та регулюючу ступінь її стиску нарізну пробку, встановлену в глухому отворі на кінці нарізного стрижня з прорізом, при цьому вісь зазначеного глухого отвору стрижня розташована перпендикулярно до площини розміщення його прорізу, згідно з корисною моделлю, новим є те, що нарізна пробка виконана з глухим отвором на своєму торці, а пружина розташована в ньому одним із своїх кінців. Вказані відмітні ознаки дозволяють збільшити саме ширину нарізки на зовнішній поверхні нарізної пробки за рахунок виконання цієї ж пробки з глухим отвором на своєму торці, а також розташуванню в ньому пружини одним із своїх кінців, що відповідно забезпечує підвищення надійності регулювання нарізною пробкою ступеня стиску пружини стопорного гвинта в глухому отворі його нарізного стрижня. Суть корисної моделі пояснює креслення. На кресленні схематично показаний стопорний гвинт в з'єднанні типу вал-маточина, вид збоку: де 1 - повздовжній проріз; 2 - нарізний стрижень; 3 - конічний виступ; 4 - пружина; 5 нарізна пробка; 6 - глухий отвір стрижня; 7 - вісь глухого отвору стрижня; 8 - глухий отвір нарізної пробки; 9 - торець нарізної пробки; 10 - один з кінців пружини; 11 - вал з'єднання; 12 маточина закріплюваної на валу деталі; 13 - нарізний радіальний отвір маточини; 14 - глухий радіальний отвір вала. Стопорний гвинт виконаний із повздовжнім прорізом 1 на одному кінці свого нарізного стрижня 2 і конічним виступом 3 на другому його кінці, а також містить пружину 4 та регулюючу ступінь її стиску нарізну пробку 5, встановлену в глухому отворі 6 на кінці нарізного стрижня 2 з прорізом 1, при цьому вісь 7 зазначеного глухого отвору 6 стрижня 2 розташована перпендикулярно до площини m-n розміщення його прорізу 1. Крім цього нарізна пробка 5 виконана з глухим отвором 8 на своєму торці 9, а пружина 4 розташована в ньому одним із своїх кінців 10. При збиранні з'єднання типу вал-маточина спочатку на вал 11 надівають маточину 12 закріплюваної на ньому деталі і в її нарізний радіальний отвір 13 загвинчують стопорний гвинт до входження його своїм конічним виступом 3 в глухий радіальний отвір 14 вала 11. Потім забезпечують надійну контактну взаємодію конічного виступу 3 стопорного гвинта своєю боковою поверхнею з вхідною кромкою вказаного отвору 14 вала 11. Для створення необхідного натягу між боковими поверхнями нарізного стрижня 2 стопорного гвинта і нарізного радіального отвору 13 маточини 12 перед своїм встановленням утворені 1 UA 97277 U 5 10 15 20 25 виступи вказаного нарізного стрижня 2 розводять під дією пружини 4. Ступінь попереднього стиску цієї ж пружини 4 спочатку плавно збільшують і остаточно встановлюють загвинчуванням в глухий отвір 6 нарізного стрижня 2 стопорного гвинта нарізної пробки 5 необхідним для цього інструментом. В результаті виконання нарізної пробки 5 стопорного гвинта з глухим отвором 8 на своєму торці 9, а також розташування в ньому пружини 4 одним із своїх кінців 10 створюються умови для збільшення загальної довжини вказаної пробки 5. Разом з цим створюються умови для збільшення ширини зовнішньої поверхні нарізної пробки 5, встановленої в глухому отворі 6 на кінці нарізного стрижня 2 з прорізом 1. Таким чином, здійснене удосконалення стопорного гвинта дозволяє значно збільшити ширину нарізки на зовнішній поверхні нарізної пробки, що відповідно забезпечує підвищення надійності регулювання нарізною пробкою ступеня стиску пружини цього ж гвинта в глухому отворі його нарізного стрижня. Джерела інформації: 1. Прикладная механика / Т.В. Путята, Н.С. Можаровский, Н.Г. Соколов, Ф.П. Гордийко. - К.: Вища школа, 1977. - С. 506, рис. 4.92, г. 2. А. с. СССР № 620698, МПК F16В 39/02. Стопорный винт / Я.Ш. Фейгин. - Опубл. 25.08.1978. Бюл. № 31. - С. 103. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Стопорний гвинт, що містить повздовжній проріз на одному кінці свого нарізного стрижня і конічний виступ на другому його кінці, а також містить пружину та регулюючу ступінь її стиску нарізну пробку, встановлену в глухому отворі на кінці нарізного стрижня з прорізом, при цьому вісь зазначеного глухого отвору стрижня розташована перпендикулярно до площини розміщення його прорізу, який відрізняється тим, що нарізна пробка виконана з глухим отвором на своєму торці, а пружина розташована в ньому одним із своїх кінців. Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
