Валок прокатної машини

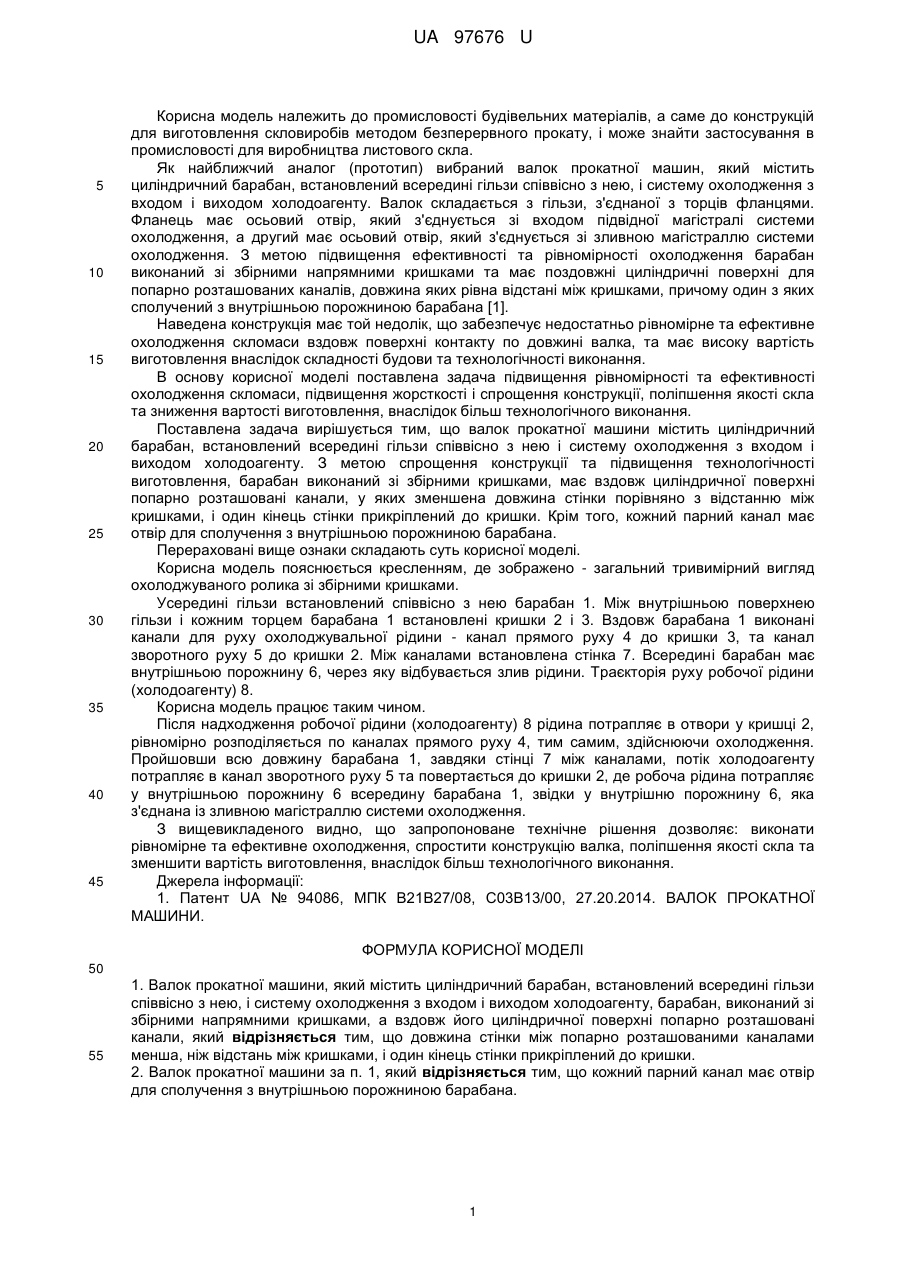

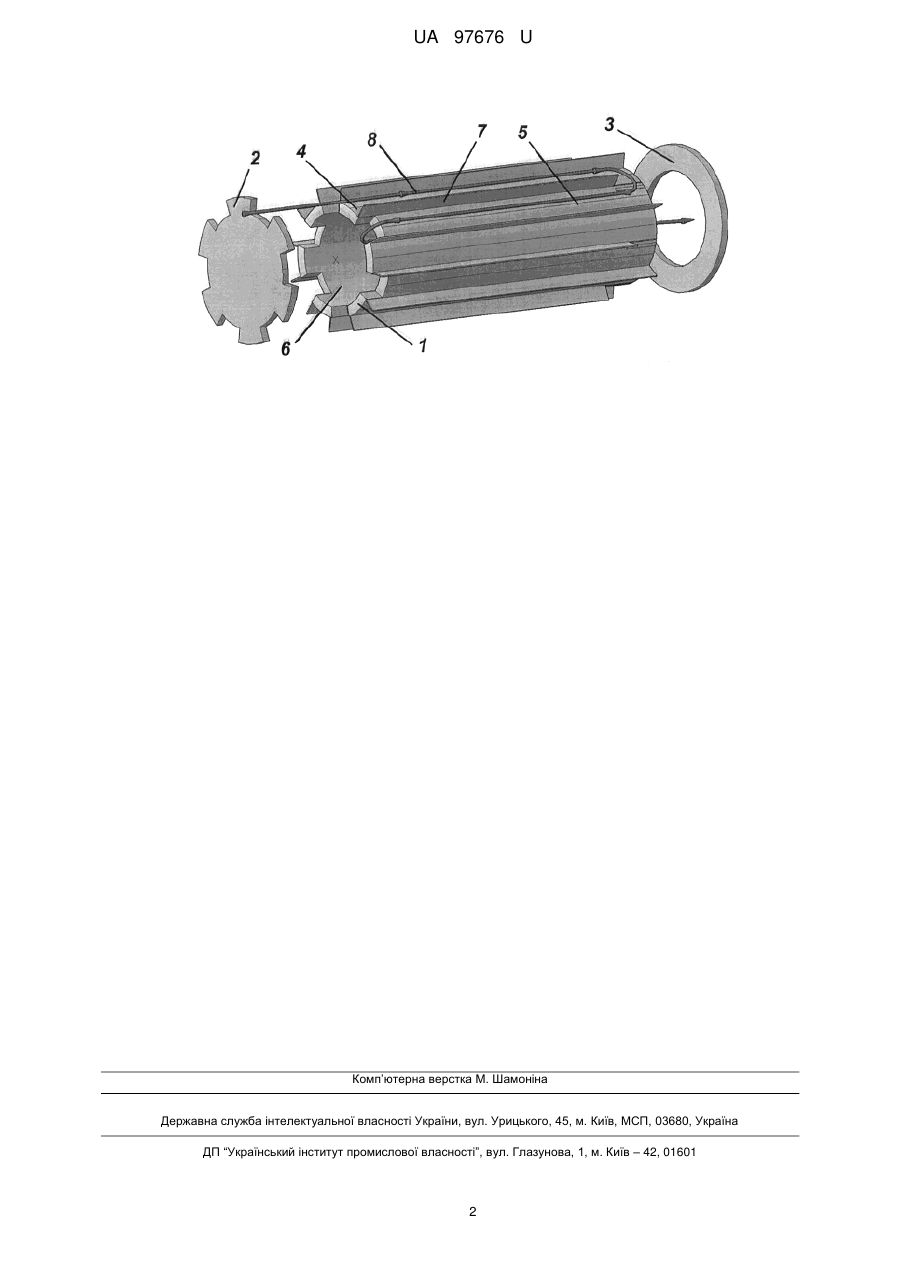

Реферат: Валок прокатної машини містить циліндричний барабан, встановлений всередині гільзи співвісно з нею, і систему охолодження з входом і виходом холодоагенту, барабан, виконаний зі збірними напрямними кришками, а вздовж його циліндричної поверхні попарно розташовані канали. Довжина стінки між попарно розташованими каналами менша, ніж відстань між кришками, і один кінець стінки прикріплений до кришки. UA 97676 U (12) UA 97676 U UA 97676 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до промисловості будівельних матеріалів, а саме до конструкцій для виготовлення скловиробів методом безперервного прокату, і може знайти застосування в промисловості для виробництва листового скла. Як найближчий аналог (прототип) вибраний валок прокатної машин, який містить циліндричний барабан, встановлений всередині гільзи співвісно з нею, і систему охолодження з входом і виходом холодоагенту. Валок складається з гільзи, з'єднаної з торців фланцями. Фланець має осьовий отвір, який з'єднується зі входом підвідної магістралі системи охолодження, а другий має осьовий отвір, який з'єднується зі зливною магістраллю системи охолодження. З метою підвищення ефективності та рівномірності охолодження барабан виконаний зі збірними напрямними кришками та має поздовжні циліндричні поверхні для попарно розташованих каналів, довжина яких рівна відстані між кришками, причому один з яких сполучений з внутрішньою порожниною барабана [1]. Наведена конструкція має той недолік, що забезпечує недостатньо рівномірне та ефективне охолодження скломаси вздовж поверхні контакту по довжині валка, та має високу вартість виготовлення внаслідок складності будови та технологічності виконання. В основу корисної моделі поставлена задача підвищення рівномірності та ефективності охолодження скломаси, підвищення жорсткості і спрощення конструкції, поліпшення якості скла та зниження вартості виготовлення, внаслідок більш технологічного виконання. Поставлена задача вирішується тим, що валок прокатної машини містить циліндричний барабан, встановлений всередині гільзи співвісно з нею і систему охолодження з входом і виходом холодоагенту. З метою спрощення конструкції та підвищення технологічності виготовлення, барабан виконаний зі збірними кришками, має вздовж циліндричної поверхні попарно розташовані канали, у яких зменшена довжина стінки порівняно з відстанню між кришками, і один кінець стінки прикріплений до кришки. Крім того, кожний парний канал має отвір для сполучення з внутрішньою порожниною барабана. Перераховані вище ознаки складають суть корисної моделі. Корисна модель пояснюється кресленням, де зображено - загальний тривимірний вигляд охолоджуваного ролика зі збірними кришками. Усередині гільзи встановлений співвісно з нею барабан 1. Між внутрішньою поверхнею гільзи і кожним торцем барабана 1 встановлені кришки 2 і 3. Вздовж барабана 1 виконані канали для руху охолоджувальної рідини - канал прямого руху 4 до кришки 3, та канал зворотного руху 5 до кришки 2. Між каналами встановлена стінка 7. Всередині барабан має внутрішньою порожнину 6, через яку відбувається злив рідини. Траєкторія руху робочої рідини (холодоагенту) 8. Корисна модель працює таким чином. Після надходження робочої рідини (холодоагенту) 8 рідина потрапляє в отвори у кришці 2, рівномірно розподіляється по каналах прямого руху 4, тим самим, здійснюючи охолодження. Пройшовши всю довжину барабана 1, завдяки стінці 7 між каналами, потік холодоагенту потрапляє в канал зворотного руху 5 та повертається до кришки 2, де робоча рідина потрапляє у внутрішньою порожнину 6 всередину барабана 1, звідки у внутрішню порожнину 6, яка з'єднана із зливною магістраллю системи охолодження. З вищевикладеного видно, що запропоноване технічне рішення дозволяє: виконати рівномірне та ефективне охолодження, спростити конструкцію валка, поліпшення якості скла та зменшити вартість виготовлення, внаслідок більш технологічного виконання. Джерела інформації: 1. Патент UA № 94086, МПК В21В27/08, С03В13/00, 27.20.2014. ВАЛОК ПРОКАТНОЇ МАШИНИ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Валок прокатної машини, який містить циліндричний барабан, встановлений всередині гільзи співвісно з нею, і систему охолодження з входом і виходом холодоагенту, барабан, виконаний зі збірними напрямними кришками, а вздовж його циліндричної поверхні попарно розташовані канали, який відрізняється тим, що довжина стінки між попарно розташованими каналами менша, ніж відстань між кришками, і один кінець стінки прикріплений до кришки. 2. Валок прокатної машини за п. 1, який відрізняється тим, що кожний парний канал має отвір для сполучення з внутрішньою порожниною барабана. 1 UA 97676 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
