Спосіб виготовлення коронуючого електрода

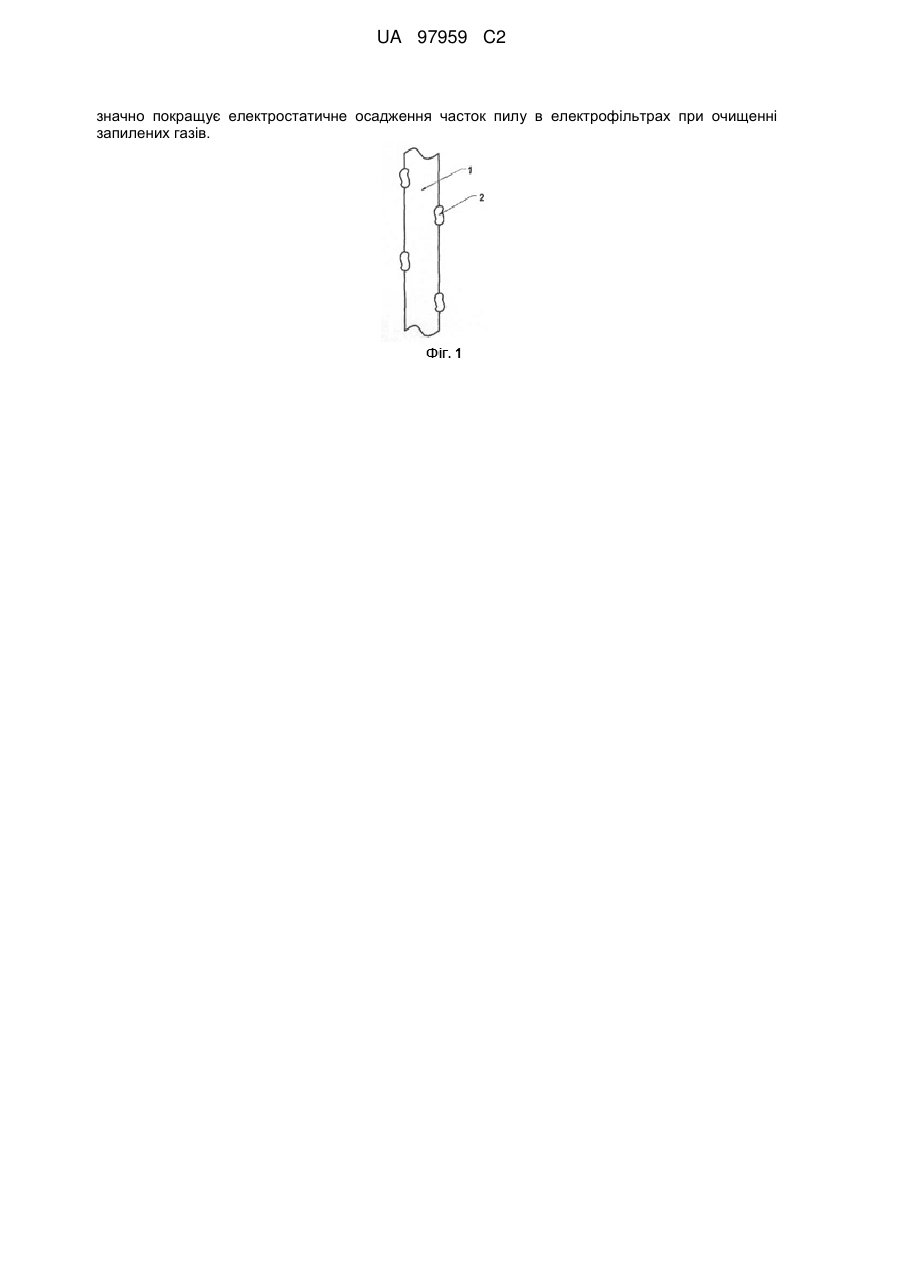

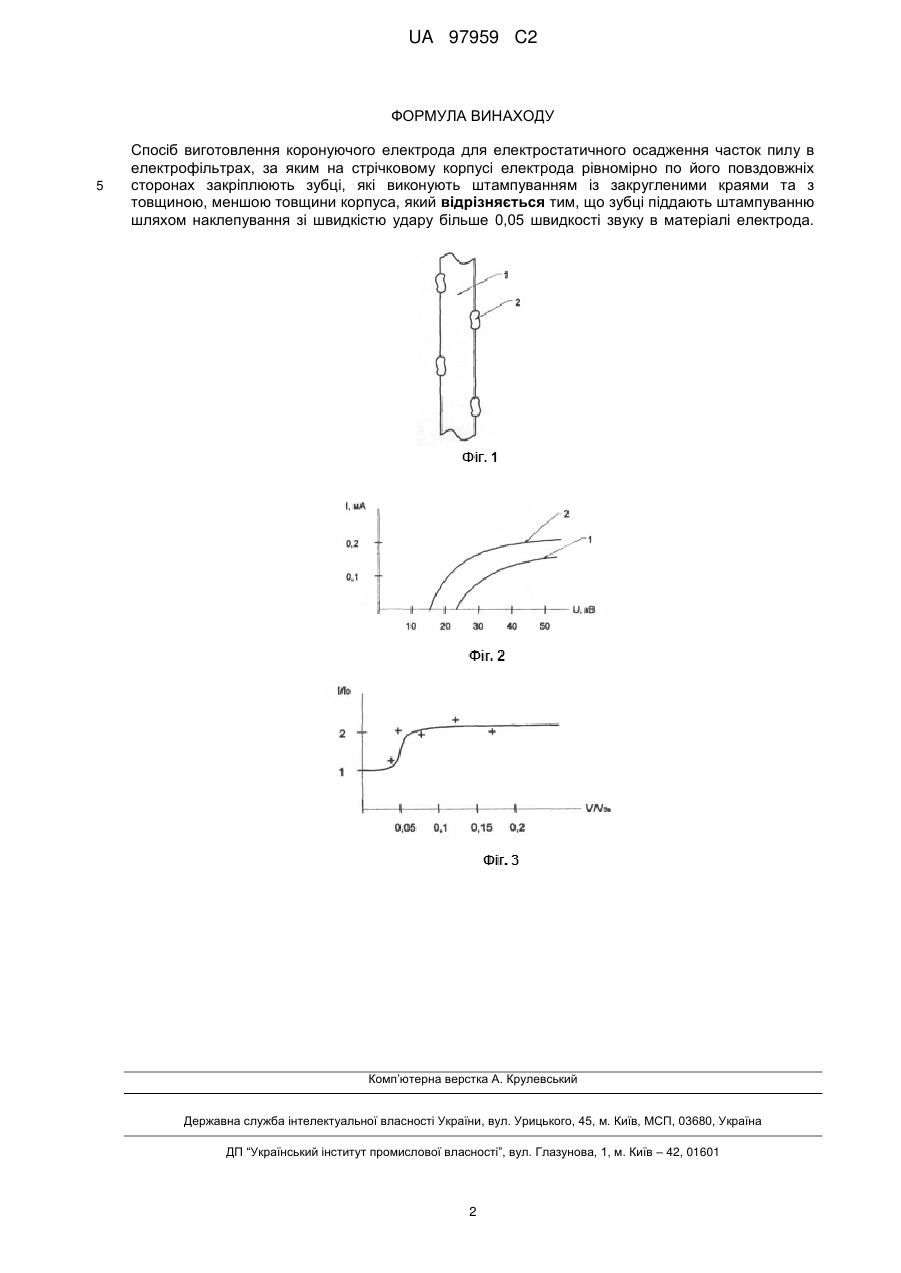

Реферат: Винахід належить до виробництва коронуючих електродів, що використовуються в області очищення запилених газів в електрофільтрах, які можуть бути використані в різних галузях промисловості, переважно у теплоенергетиці, цементній промисловості, кольоровій металургії та інших. При виготовленні коронуючого електроду для електростатичного осадження часток пилу в електрофільтрах, на стрічковий корпус електрода рівномірно по його повздовжніх сторонах закріплюють зубці із закругленими краями та товщиною, меншою товщини корпуса, які виконують штампуванням та піддають наклепуванню зі швидкістю удару більше 0,05 швидкості звуку в матеріалі електрода. Даний спосіб дозволяє створити коронуючий електрод, конструкція якого дає можливість понизити напругу підпалювання і підвищити струм коронного розряду, що UA 97959 C2 (12) UA 97959 C2 значно покращує електростатичне осадження часток пилу в електрофільтрах при очищенні запилених газів. UA 97959 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до виробництва коронуючих електродів, що використовуються в області очищення запилених газів в електрофільтрах, які можуть бути використані в різних галузях промисловості, переважно у теплоенергетиці, цементній промисловості, кольоровій металургії та інших. Відомий стрічковий коронуючий електрод з зубцями, утвореними трикутними відгинами із прорізами уздовж стрічки [1]. Основним недоліком відомого коронуючого електрода є інтенсивна ерозія зубців електрода, що приводить до зменшення струму корони й підвищенню напруги підпалювання коронного розряду. Найбільш близьким аналогом винаходу, що заявляється, є коронуючий електрод електростатичного осаджувача часток пилу з газів, що відходять, що має стрічковий корпус із зубцями, закріпленими рівномірно по його повздовжніх сторонах, виконаними із закругленими краями з товщиною зубців, виготовлених штампуванням, менше товщини корпуса [2]. Недоліком найближчого аналога є висока напруга запалювання й низьке значення струму коронного розряду. В основу винаходу поставлено задачу виготовити коронуючий електрод, конструкція якого дає можливість понизити напругу підпалювання і підвищити струм коронного розряду, що значно покращує електростатичне осадження часток пилу в електрофільтрах при очищенні газів. Поставлена задача вирішується тим, що в способі виготовлення коронуючого електроду для електростатичного осадження часток пилу в електрофільтрах, за яким на стрічковому корпусі електрода рівномірно по його повздовжніх сторонах закріплюють зубці, які виконують штампуванням із закругленими краями та з товщиною, меншою товщини корпуса, згідно з винаходом, зубці піддають штампуванню шляхом наклепування зі швидкістю удару більше 0,05 швидкості звуку в матеріалі електрода. Відмітними ознаками способу, що заявляється, є те, що: зубці піддають штампуванню шляхом наклепування; швидкість удару при наклепуванні вибирають більше 0,05 швидкості звуку в матеріалі електрода. Виходячи з описаного рівня техніки, випливає, що зазначені відмінності способу, що заявляється, є новими, істотними, взаємозалежними між собою та достатніми для одержання необхідного позитивного ефекту. На Фіг. 1 зображено схематичне креслення коронуючого електрода, що виготовляється даним способом. На Фіг. 2 і Фіг. 3 наведені графіки залежності струму від напруги й залежності відношення струму корони коронуючого електрода з зубцями, які піддані штампуванню шляхом наклепування, до струму корони коронуючого електрода з зубцями, які не піддані штампуванню шляхом наклепування, від відношення швидкості наклепування до швидкості звуку в матеріалі, відповідно. Спосіб здійснюється наступним чином. На стрічковий корпус електрода 1 рівномірно по його повздовжніх сторонах закріплюють зубці 2 із закругленими краями і товщиною меншою товщини корпуса, які виконують штампуванням та піддають наклепуванню зі швидкістю удару більше 0,05 швидкості звуку в матеріалі електрода. Як видно із графіків, наведених на фіг. 2, напруга підпалу коронного розряду для коронуючого електрода з зубцями, які не піддані штампуванню шляхом наклепування (крива 1) відповідає 25 кВ, а для електрода з зубцями, які піддані штампуванню шляхом наклепування істотно нижче - 15 кВ. Як видно із графіка, наведеного на фіг. 3, при наклепуванні зі швидкістю удару більше 0,05 швидкості звуку в матеріалі електрода, струм коронного розряду, при напрузі 40 кВ, зростає більш ніж у два рази. Зростання струму й зменшення напруги підпалу корони обумовлено зменшенням роботи виходу електронів при наклепуванні. Техніко-економічні переваги пристрою, що заявляється, у порівнянні з найближчим аналогом, полягає в зниженні напруги підпалу корони в 1,7 рази й підвищенні струму корони більш ніж в 2 рази. 1. SU 908406 А2, 28.02.82, В03С 3/41. 2. SU 888804 A3. 07.12.81. В03С 3/41. 1 UA 97959 C2 ФОРМУЛА ВИНАХОДУ 5 Спосіб виготовлення коронуючого електрода для електростатичного осадження часток пилу в електрофільтрах, за яким на стрічковому корпусі електрода рівномірно по його повздовжніх сторонах закріплюють зубці, які виконують штампуванням із закругленими краями та з товщиною, меншою товщини корпуса, який відрізняється тим, що зубці піддають штампуванню шляхом наклепування зі швидкістю удару більше 0,05 швидкості звуку в матеріалі електрода. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
