Голка в’язальної машини

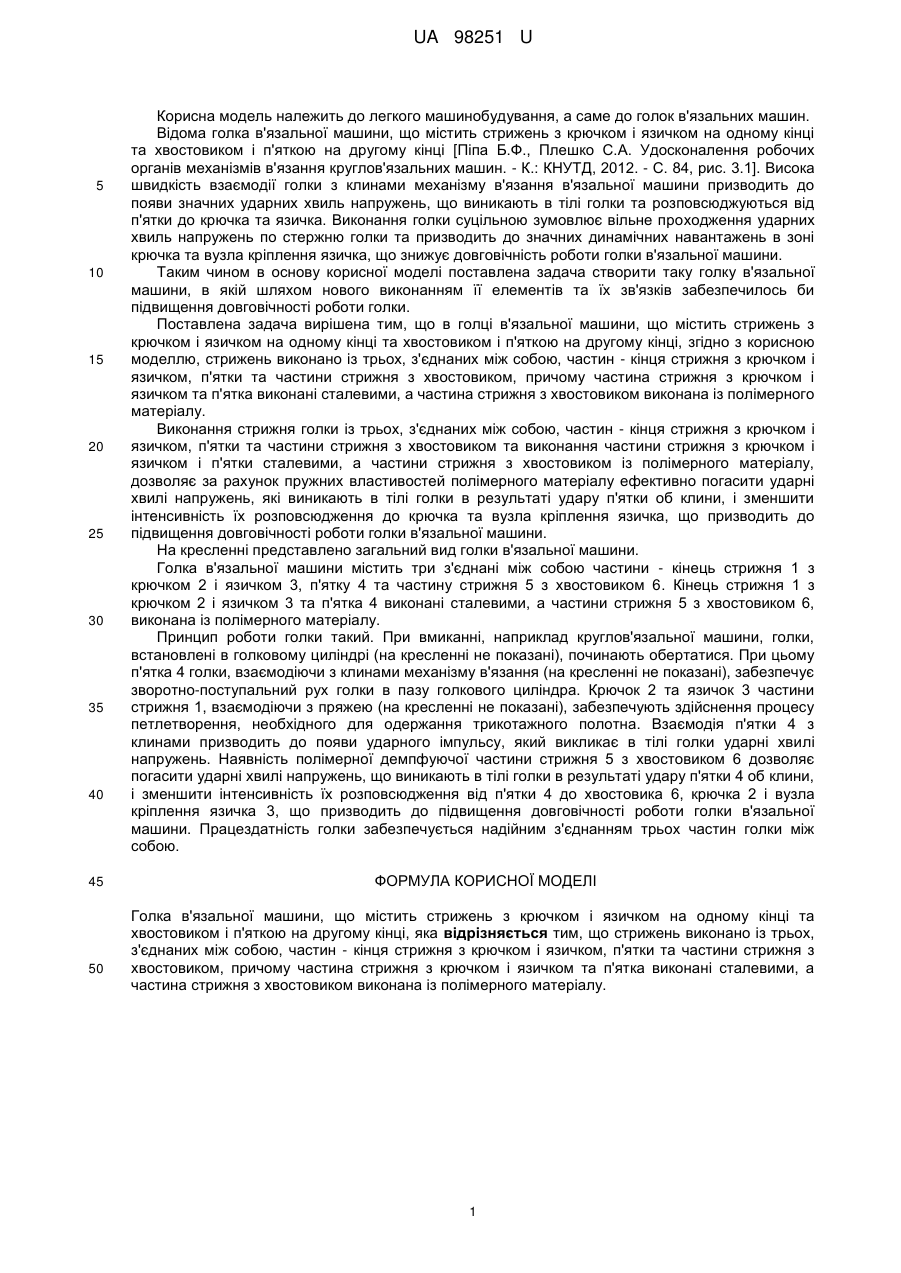

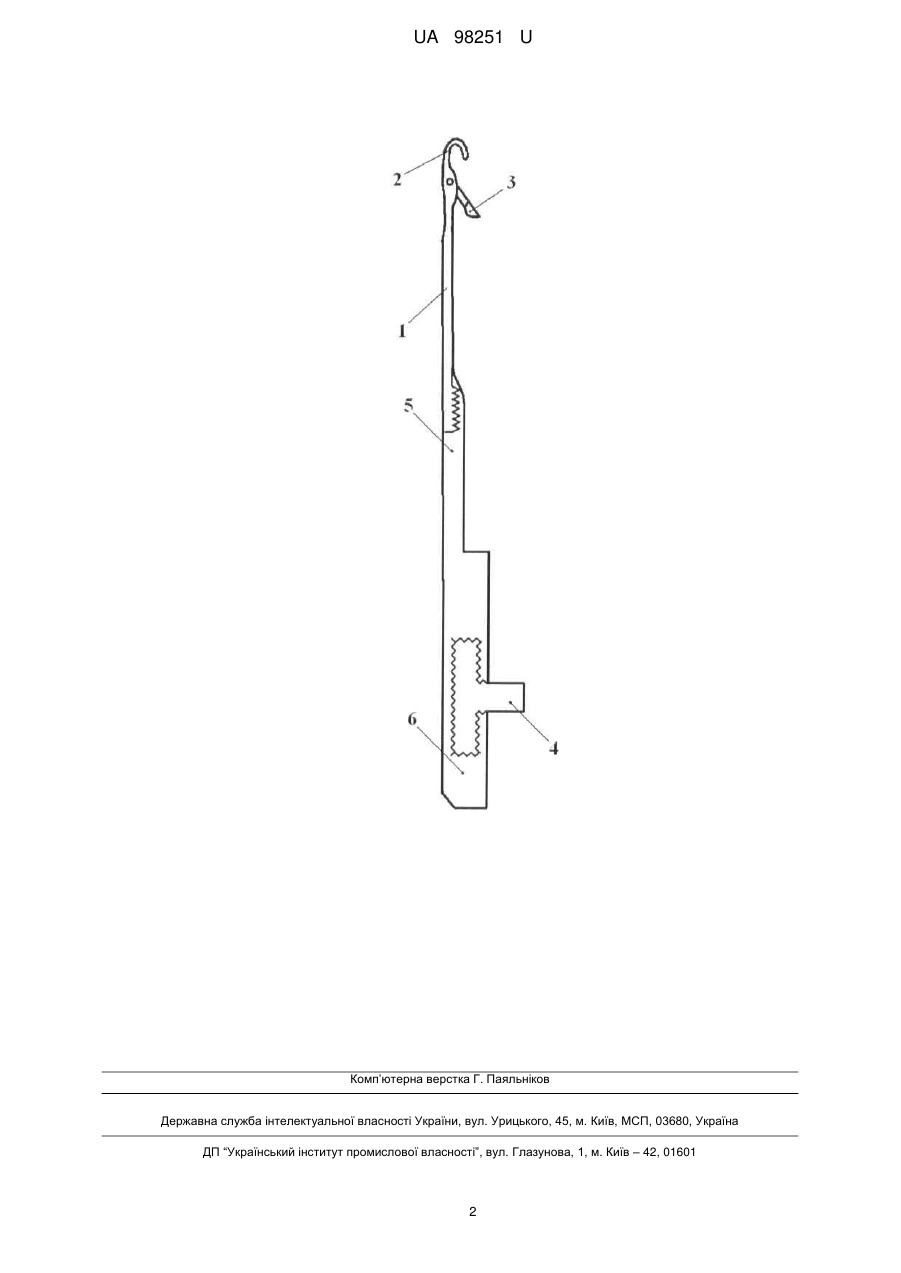

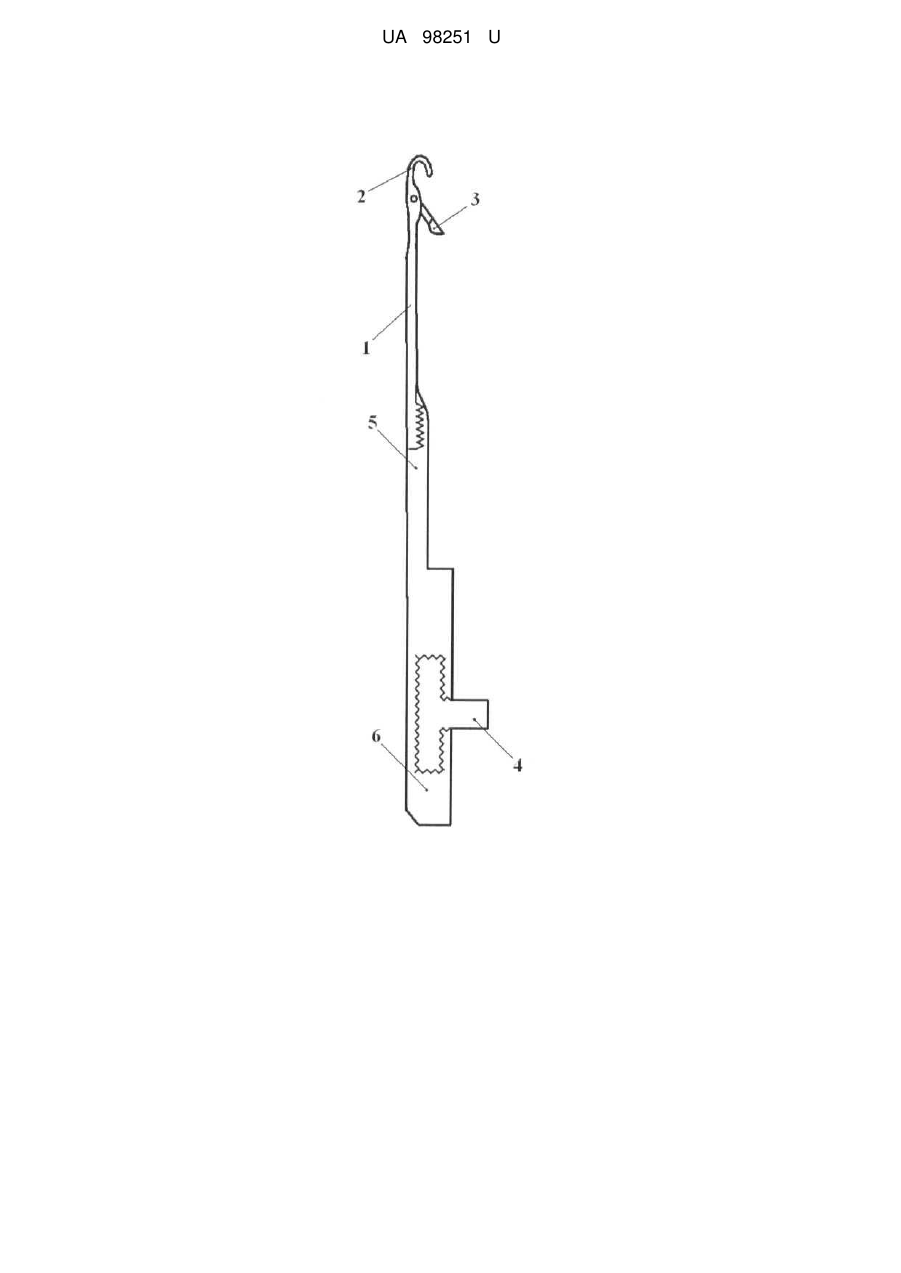

Реферат: UA 98251 U UA 98251 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до легкого машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стрижень з крючком і язичком на одному кінці та хвостовиком і п'яткою на другому кінці [Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012. - С. 84, рис. 3.1]. Висока швидкість взаємодії голки з клинами механізму в'язання в'язальної машини призводить до появи значних ударних хвиль напружень, що виникають в тілі голки та розповсюджуються від п'ятки до крючка та язичка. Виконання голки суцільною зумовлює вільне проходження ударних хвиль напружень по стержню голки та призводить до значних динамічних навантажень в зоні крючка та вузла кріплення язичка, що знижує довговічність роботи голки в'язальної машини. Таким чином в основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій шляхом нового виконанням її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішена тим, що в голці в'язальної машини, що містить стрижень з крючком і язичком на одному кінці та хвостовиком і п'яткою на другому кінці, згідно з корисною моделлю, стрижень виконано із трьох, з'єднаних між собою, частин - кінця стрижня з крючком і язичком, п'ятки та частини стрижня з хвостовиком, причому частина стрижня з крючком і язичком та п'ятка виконані сталевими, а частина стрижня з хвостовиком виконана із полімерного матеріалу. Виконання стрижня голки із трьох, з'єднаних між собою, частин - кінця стрижня з крючком і язичком, п'ятки та частини стрижня з хвостовиком та виконання частини стрижня з крючком і язичком і п'ятки сталевими, а частини стрижня з хвостовиком із полімерного матеріалу, дозволяє за рахунок пружних властивостей полімерного матеріалу ефективно погасити ударні хвилі напружень, які виникають в тілі голки в результаті удару п'ятки об клини, і зменшити інтенсивність їх розповсюдження до крючка та вузла кріплення язичка, що призводить до підвищення довговічності роботи голки в'язальної машини. На кресленні представлено загальний вид голки в'язальної машини. Голка в'язальної машини містить три з'єднані між собою частини - кінець стрижня 1 з крючком 2 і язичком 3, п'ятку 4 та частину стрижня 5 з хвостовиком 6. Кінець стрижня 1 з крючком 2 і язичком 3 та п'ятка 4 виконані сталевими, а частини стрижня 5 з хвостовиком 6, виконана із полімерного матеріалу. Принцип роботи голки такий. При вмиканні, наприклад круглов'язальної машини, голки, встановлені в голковому циліндрі (на кресленні не показані), починають обертатися. При цьому п'ятка 4 голки, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечує зворотно-поступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3 частини стрижня 1, взаємодіючи з пряжею (на кресленні не показані), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Взаємодія п'ятки 4 з клинами призводить до появи ударного імпульсу, який викликає в тілі голки ударні хвилі напружень. Наявність полімерної демпфуючої частини стрижня 5 з хвостовиком 6 дозволяє погасити ударні хвилі напружень, що виникають в тілі голки в результаті удару п'ятки 4 об клини, і зменшити інтенсивність їх розповсюдження від п'ятки 4 до хвостовика 6, крючка 2 і вузла кріплення язичка 3, що призводить до підвищення довговічності роботи голки в'язальної машини. Працездатність голки забезпечується надійним з'єднанням трьох частин голки між собою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Голка в'язальної машини, що містить стрижень з крючком і язичком на одному кінці та хвостовиком і п'яткою на другому кінці, яка відрізняється тим, що стрижень виконано із трьох, з'єднаних між собою, частин - кінця стрижня з крючком і язичком, п'ятки та частини стрижня з хвостовиком, причому частина стрижня з крючком і язичком та п'ятка виконані сталевими, а частина стрижня з хвостовиком виконана із полімерного матеріалу. 1 UA 98251 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
