Молотильний пристрій

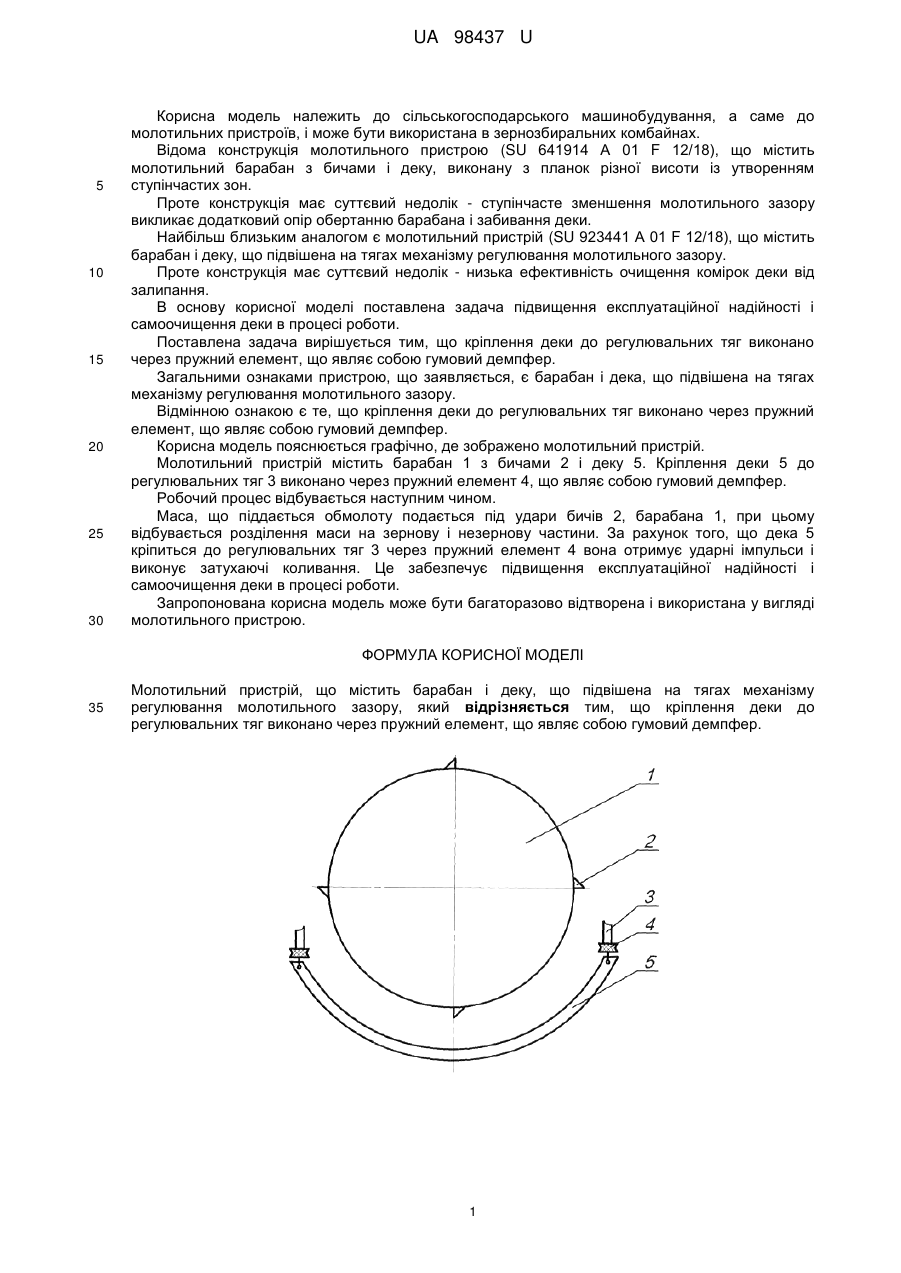

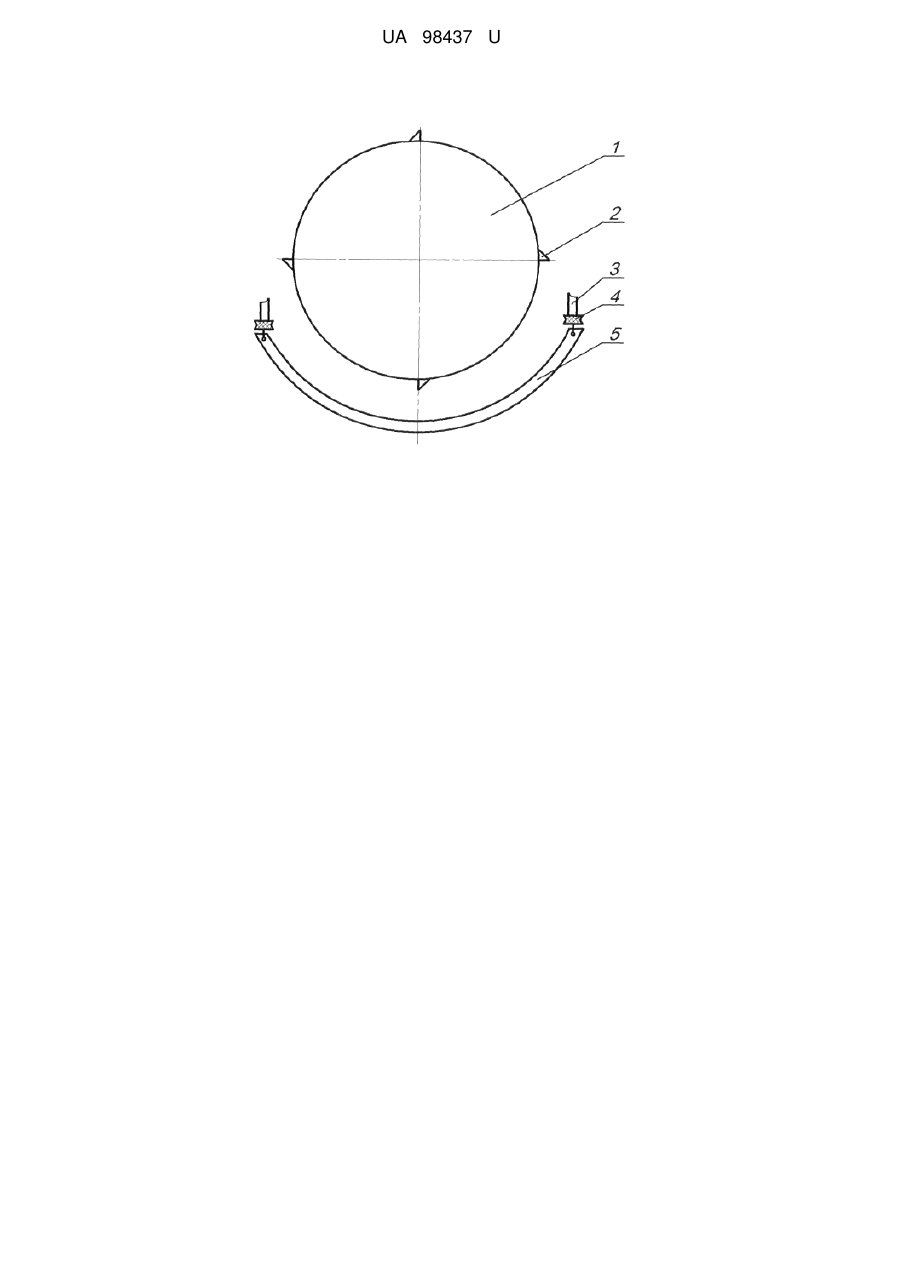

Реферат: Молотильний пристрій містить барабан і деку, що підвішена на тягах механізму регулювання молотильного зазору. Кріплення деки до регулювальних тяг виконано через пружний елемент, що являє собою гумовий демпфер. UA 98437 U (12) UA 98437 U UA 98437 U 5 10 15 20 25 30 Корисна модель належить до сільськогосподарського машинобудування, а саме до молотильних пристроїв, і може бути використана в зернозбиральних комбайнах. Відома конструкція молотильного пристрою (SU 641914 А 01 F 12/18), що містить молотильний барабан з бичами і деку, виконану з планок різної висоти із утворенням ступінчастих зон. Проте конструкція має суттєвий недолік - ступінчасте зменшення молотильного зазору викликає додатковий опір обертанню барабана і забивання деки. Найбільш близьким аналогом є молотильний пристрій (SU 923441 А 01 F 12/18), що містить барабан і деку, що підвішена на тягах механізму регулювання молотильного зазору. Проте конструкція має суттєвий недолік - низька ефективність очищення комірок деки від залипання. В основу корисної моделі поставлена задача підвищення експлуатаційної надійності і самоочищення деки в процесі роботи. Поставлена задача вирішується тим, що кріплення деки до регулювальних тяг виконано через пружний елемент, що являє собою гумовий демпфер. Загальними ознаками пристрою, що заявляється, є барабан і дека, що підвішена на тягах механізму регулювання молотильного зазору. Відмінною ознакою є те, що кріплення деки до регулювальних тяг виконано через пружний елемент, що являє собою гумовий демпфер. Корисна модель пояснюється графічно, де зображено молотильний пристрій. Молотильний пристрій містить барабан 1 з бичами 2 і деку 5. Кріплення деки 5 до регулювальних тяг 3 виконано через пружний елемент 4, що являє собою гумовий демпфер. Робочий процес відбувається наступним чином. Маса, що піддається обмолоту подається під удари бичів 2, барабана 1, при цьому відбувається розділення маси на зернову і незернову частини. За рахунок того, що дека 5 кріпиться до регулювальних тяг 3 через пружний елемент 4 вона отримує ударні імпульси і виконує затухаючі коливання. Це забезпечує підвищення експлуатаційної надійності і самоочищення деки в процесі роботи. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді молотильного пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Молотильний пристрій, що містить барабан і деку, що підвішена на тягах механізму регулювання молотильного зазору, який відрізняється тим, що кріплення деки до регулювальних тяг виконано через пружний елемент, що являє собою гумовий демпфер. 1 UA 98437 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
