Гантельна деталь

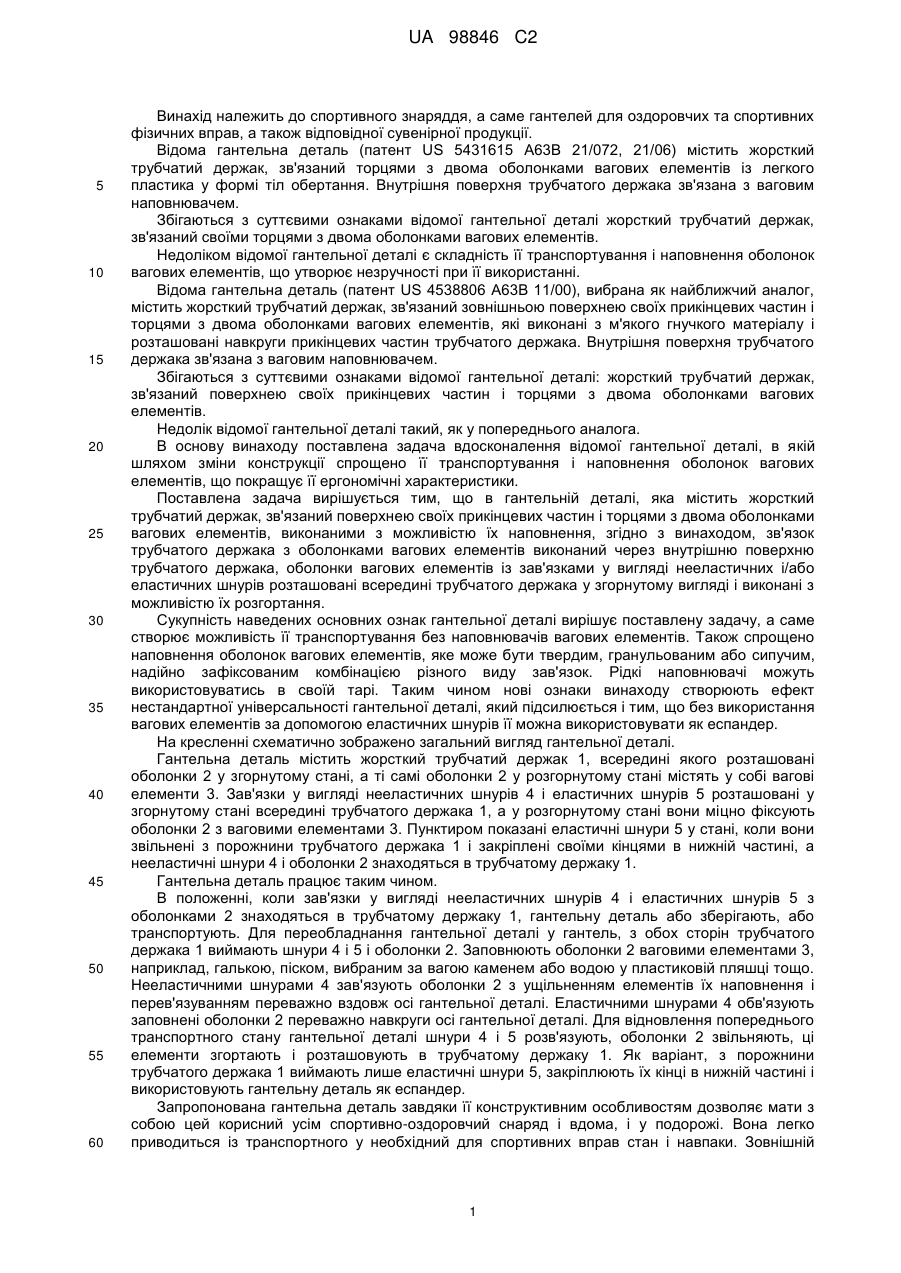

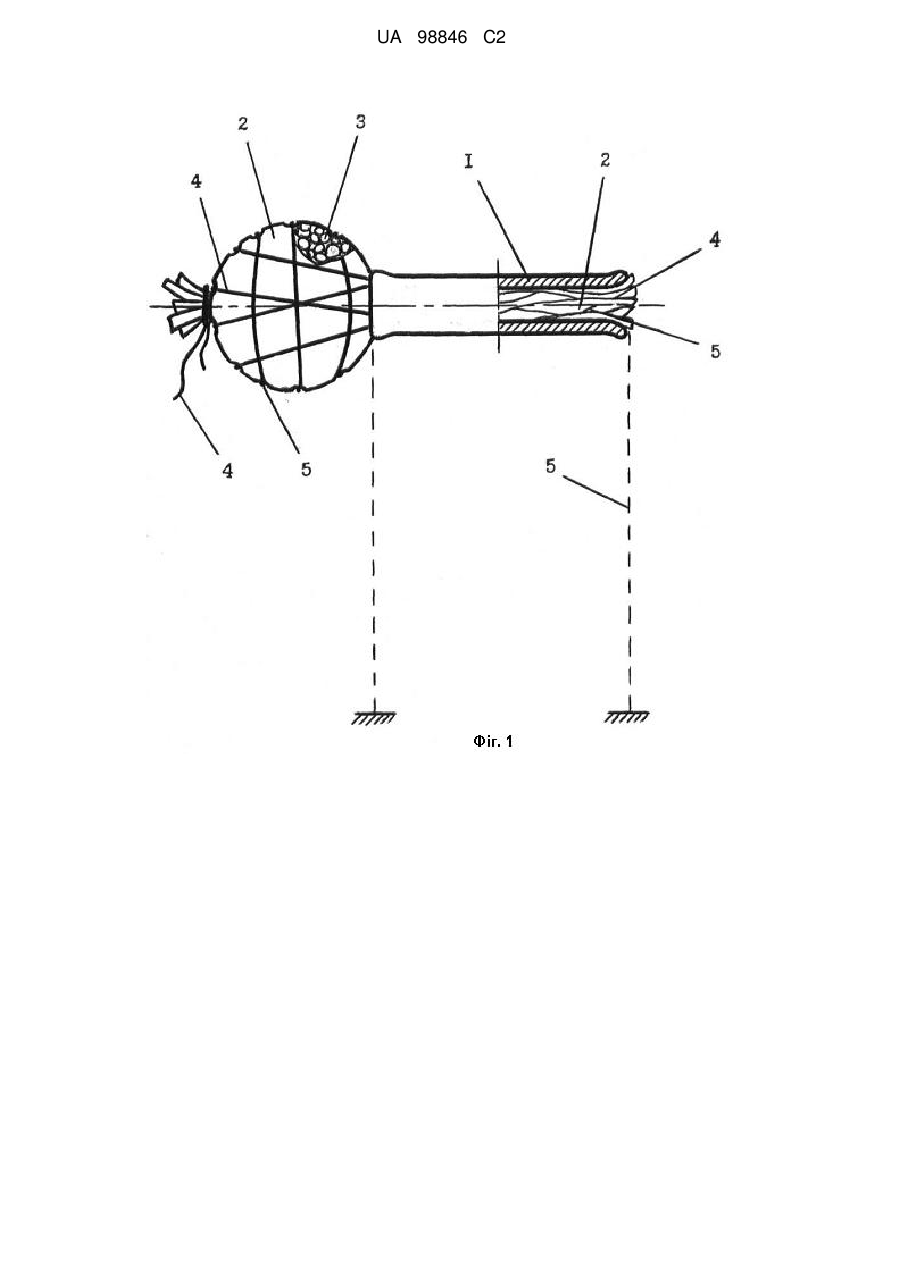

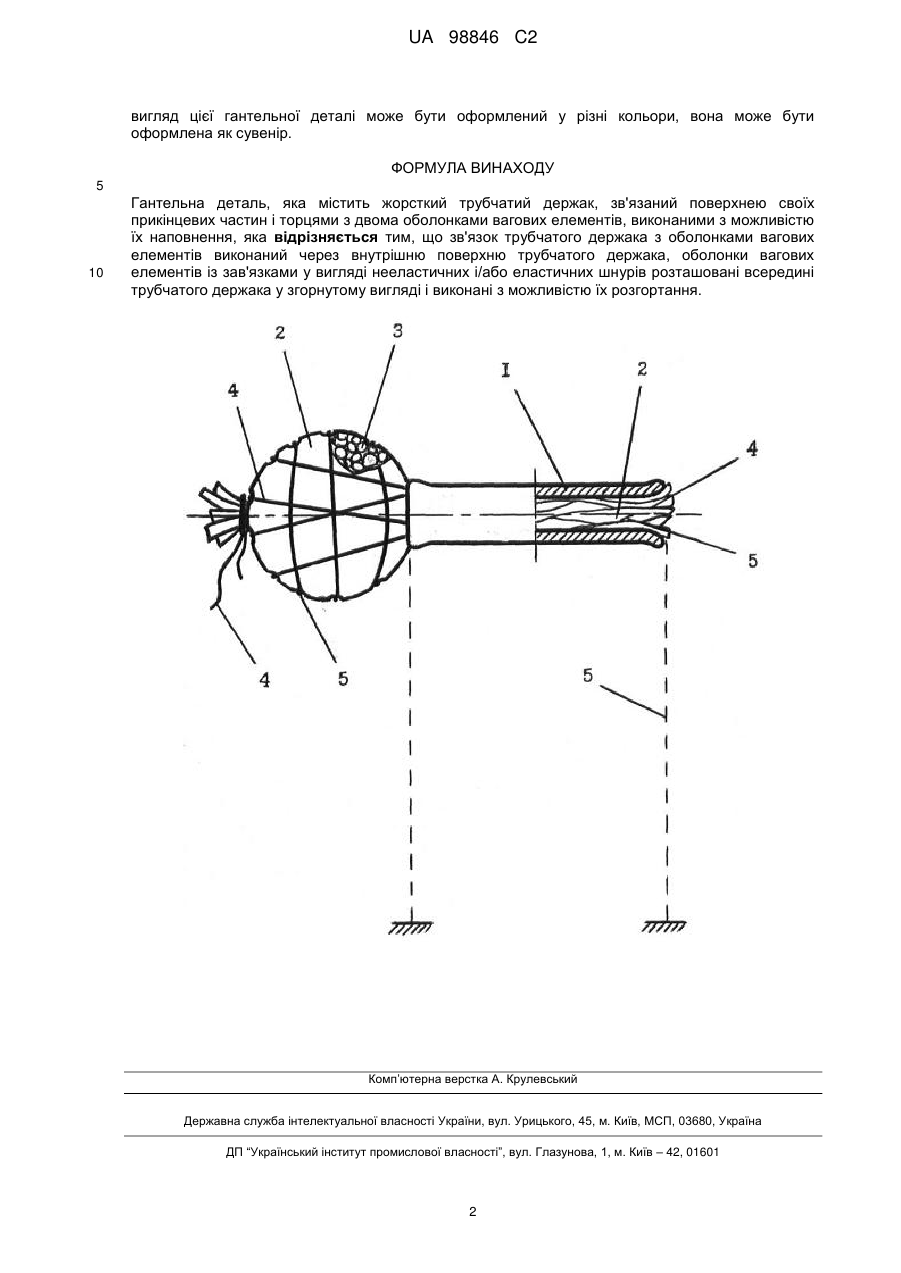

Реферат: Гантельна деталь належить до спортивного знаряддя, а саме гантелей для оздоровчих та спортивних фізичних вправ, а також відповідної сувенірної продукції. Містить жорсткий трубчатий держак, в порожнині якого у згорнутому вигляді розташовані дві оболонки вагових елементів із зав'язками у вигляді нееластичних і/або еластичних шнурів. Після виймання з трубчатого держака вказані оболонки можуть бути заповнені галькою, піском, вибраним за вагою каменем або водою у пластиковій пляшці тощо. Як варіант, виймають лише еластичні шнури і отримують еспандер. UA 98846 C2 (12) UA 98846 C2 UA 98846 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до спортивного знаряддя, а саме гантелей для оздоровчих та спортивних фізичних вправ, а також відповідної сувенірної продукції. Відома гантельна деталь (патент US 5431615 А63В 21/072, 21/06) містить жорсткий трубчатий держак, зв'язаний торцями з двома оболонками вагових елементів із легкого пластика у формі тіл обертання. Внутрішня поверхня трубчатого держака зв'язана з ваговим наповнювачем. Збігаються з суттєвими ознаками відомої гантельної деталі жорсткий трубчатий держак, зв'язаний своїми торцями з двома оболонками вагових елементів. Недоліком відомої гантельної деталі є складність її транспортування і наповнення оболонок вагових елементів, що утворює незручності при її використанні. Відома гантельна деталь (патент US 4538806 А63В 11/00), вибрана як найближчий аналог, містить жорсткий трубчатий держак, зв'язаний зовнішньою поверхнею своїх прикінцевих частин і торцями з двома оболонками вагових елементів, які виконані з м'якого гнучкого матеріалу і розташовані навкруги прикінцевих частин трубчатого держака. Внутрішня поверхня трубчатого держака зв'язана з ваговим наповнювачем. Збігаються з суттєвими ознаками відомої гантельної деталі: жорсткий трубчатий держак, зв'язаний поверхнею своїх прикінцевих частин і торцями з двома оболонками вагових елементів. Недолік відомої гантельної деталі такий, як у попереднього аналога. В основу винаходу поставлена задача вдосконалення відомої гантельної деталі, в якій шляхом зміни конструкції спрощено її транспортування і наповнення оболонок вагових елементів, що покращує її ергономічні характеристики. Поставлена задача вирішується тим, що в гантельній деталі, яка містить жорсткий трубчатий держак, зв'язаний поверхнею своїх прикінцевих частин і торцями з двома оболонками вагових елементів, виконаними з можливістю їх наповнення, згідно з винаходом, зв'язок трубчатого держака з оболонками вагових елементів виконаний через внутрішню поверхню трубчатого держака, оболонки вагових елементів із зав'язками у вигляді нееластичних і/або еластичних шнурів розташовані всередині трубчатого держака у згорнутому вигляді і виконані з можливістю їх розгортання. Сукупність наведених основних ознак гантельної деталі вирішує поставлену задачу, а саме створює можливість її транспортування без наповнювачів вагових елементів. Також спрощено наповнення оболонок вагових елементів, яке може бути твердим, гранульованим або сипучим, надійно зафіксованим комбінацією різного виду зав'язок. Рідкі наповнювачі можуть використовуватись в своїй тарі. Таким чином нові ознаки винаходу створюють ефект нестандартної універсальності гантельної деталі, який підсилюється і тим, що без використання вагових елементів за допомогою еластичних шнурів її можна використовувати як еспандер. На кресленні схематично зображено загальний вигляд гантельної деталі. Гантельна деталь містить жорсткий трубчатий держак 1, всередині якого розташовані оболонки 2 у згорнутому стані, а ті самі оболонки 2 у розгорнутому стані містять у собі вагові елементи 3. Зав'язки у вигляді нееластичних шнурів 4 і еластичних шнурів 5 розташовані у згорнутому стані всередині трубчатого держака 1, а у розгорнутому стані вони міцно фіксують оболонки 2 з ваговими елементами 3. Пунктиром показані еластичні шнури 5 у стані, коли вони звільнені з порожнини трубчатого держака 1 і закріплені своїми кінцями в нижній частині, а нееластичні шнури 4 і оболонки 2 знаходяться в трубчатому держаку 1. Гантельна деталь працює таким чином. В положенні, коли зав'язки у вигляді нееластичних шнурів 4 і еластичних шнурів 5 з оболонками 2 знаходяться в трубчатому держаку 1, гантельну деталь або зберігають, або транспортують. Для переобладнання гантельної деталі у гантель, з обох сторін трубчатого держака 1 виймають шнури 4 і 5 і оболонки 2. Заповнюють оболонки 2 ваговими елементами 3, наприклад, галькою, піском, вибраним за вагою каменем або водою у пластиковій пляшці тощо. Нееластичними шнурами 4 зав'язують оболонки 2 з ущільненням елементів їх наповнення і перев'язуванням переважно вздовж осі гантельної деталі. Еластичними шнурами 4 обв'язують заповнені оболонки 2 переважно навкруги осі гантельної деталі. Для відновлення попереднього транспортного стану гантельної деталі шнури 4 і 5 розв'язують, оболонки 2 звільняють, ці елементи згортають і розташовують в трубчатому держаку 1. Як варіант, з порожнини трубчатого держака 1 виймають лише еластичні шнури 5, закріплюють їх кінці в нижній частині і використовують гантельну деталь як еспандер. Запропонована гантельна деталь завдяки її конструктивним особливостям дозволяє мати з собою цей корисний усім спортивно-оздоровчий снаряд і вдома, і у подорожі. Вона легко приводиться із транспортного у необхідний для спортивних вправ стан і навпаки. Зовнішній 1 UA 98846 C2 вигляд цієї гантельної деталі може бути оформлений у різні кольори, вона може бути оформлена як сувенір. ФОРМУЛА ВИНАХОДУ 5 10 Гантельна деталь, яка містить жорсткий трубчатий держак, зв'язаний поверхнею своїх прикінцевих частин і торцями з двома оболонками вагових елементів, виконаними з можливістю їх наповнення, яка відрізняється тим, що зв'язок трубчатого держака з оболонками вагових елементів виконаний через внутрішню поверхню трубчатого держака, оболонки вагових елементів із зав'язками у вигляді нееластичних і/або еластичних шнурів розташовані всередині трубчатого держака у згорнутому вигляді і виконані з можливістю їх розгортання. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
