Валок валкового магнітного сепаратора

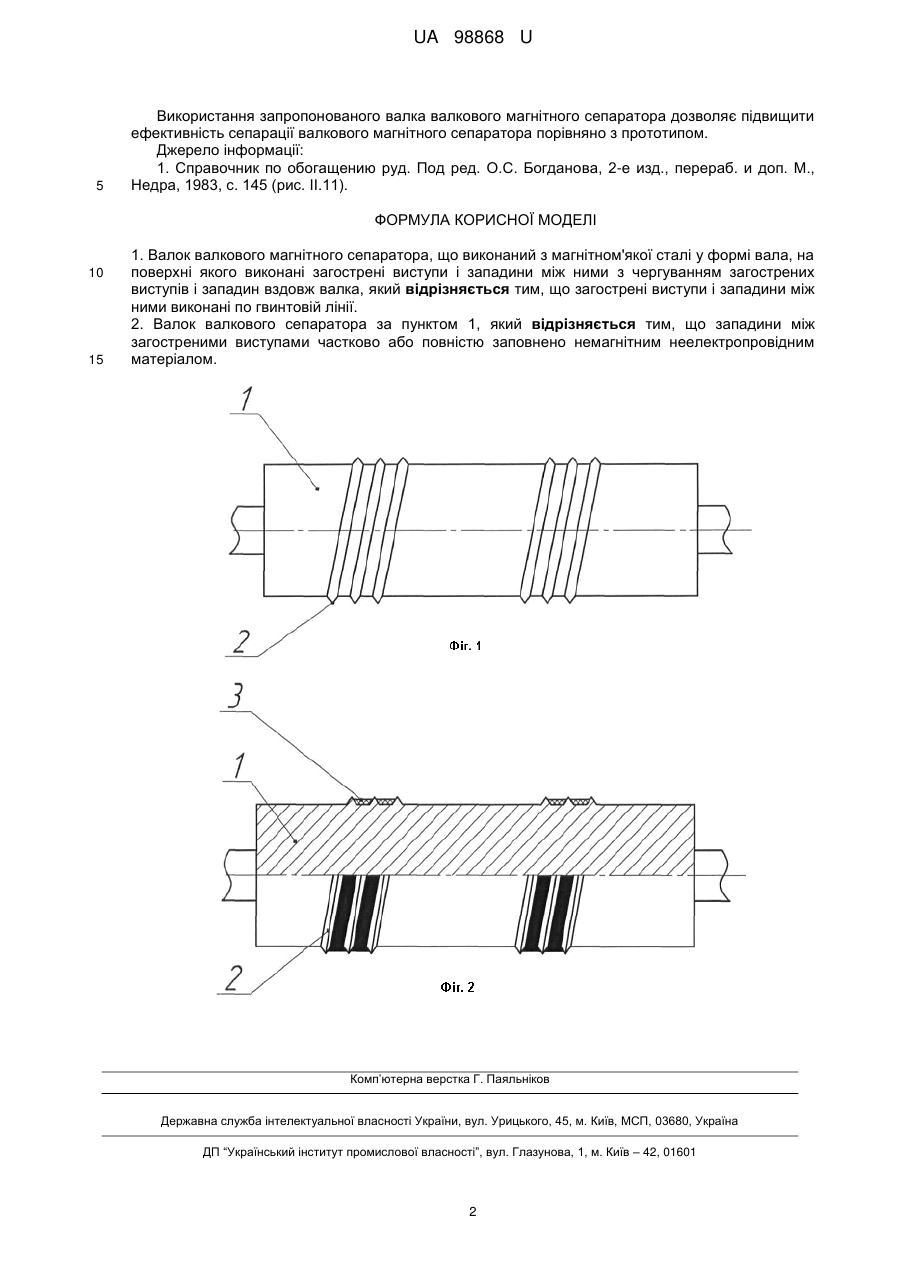

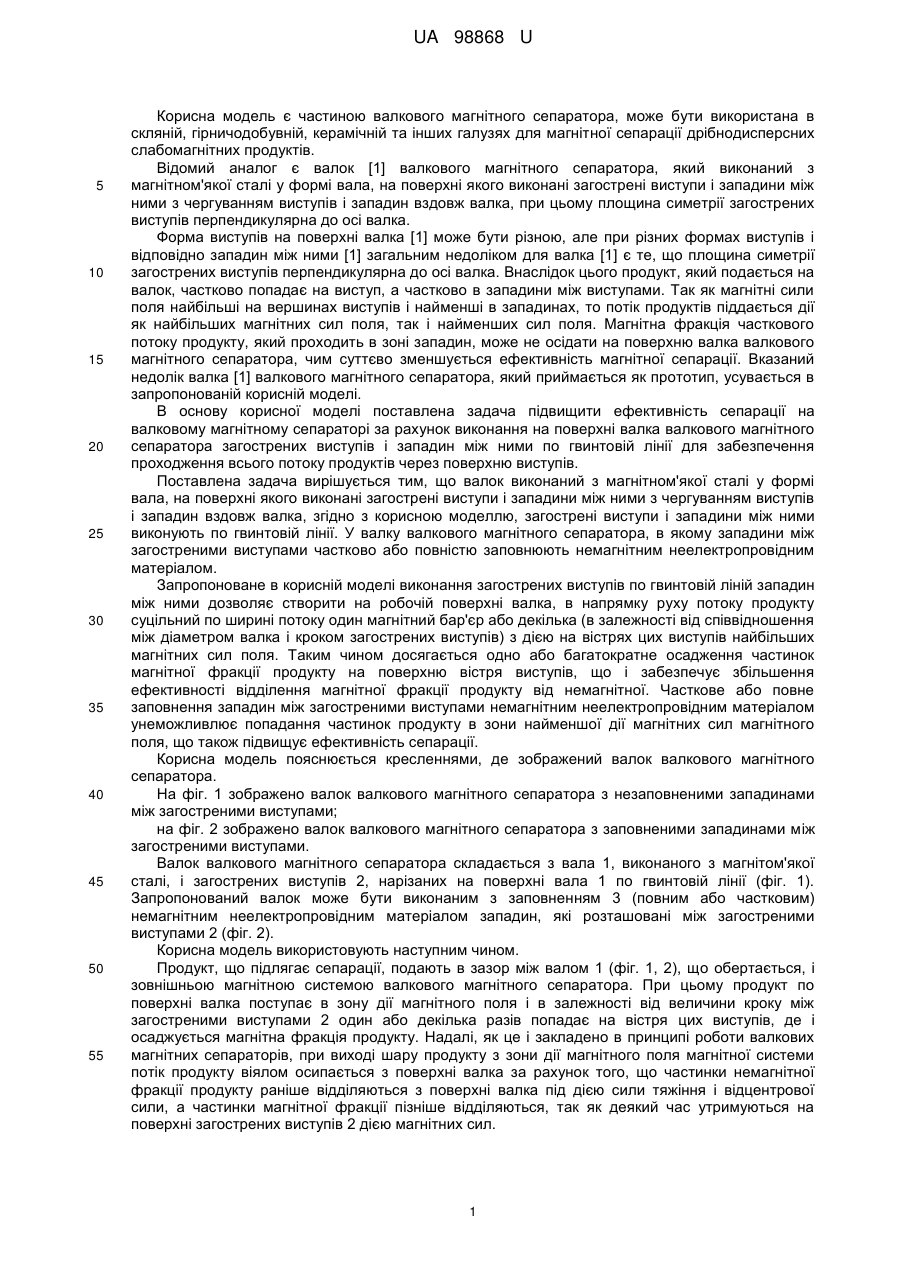

Реферат: UA 98868 U UA 98868 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель є частиною валкового магнітного сепаратора, може бути використана в скляній, гірничодобувній, керамічній та інших галузях для магнітної сепарації дрібнодисперсних слабомагнітних продуктів. Відомий аналог є валок [1] валкового магнітного сепаратора, який виконаний з магнітном'якої сталі у формі вала, на поверхні якого виконані загострені виступи і западини між ними з чергуванням виступів і западин вздовж валка, при цьому площина симетрії загострених виступів перпендикулярна до осі валка. Форма виступів на поверхні валка [1] може бути різною, але при різних формах виступів і відповідно западин між ними [1] загальним недоліком для валка [1] є те, що площина симетрії загострених виступів перпендикулярна до осі валка. Внаслідок цього продукт, який подається на валок, частково попадає на виступ, а частково в западини між виступами. Так як магнітні сили поля найбільші на вершинах виступів і найменші в западинах, то потік продуктів піддається дії як найбільших магнітних сил поля, так і найменших сил поля. Магнітна фракція часткового потоку продукту, який проходить в зоні западин, може не осідати на поверхню валка валкового магнітного сепаратора, чим суттєво зменшується ефективність магнітної сепарації. Вказаний недолік валка [1] валкового магнітного сепаратора, який приймається як прототип, усувається в запропонованій корисній моделі. В основу корисної моделі поставлена задача підвищити ефективність сепарації на валковому магнітному сепараторі за рахунок виконання на поверхні валка валкового магнітного сепаратора загострених виступів і западин між ними по гвинтовій лінії для забезпечення проходження всього потоку продуктів через поверхню виступів. Поставлена задача вирішується тим, що валок виконаний з магнітном'якої сталі у формі вала, на поверхні якого виконані загострені виступи і западини між ними з чергуванням виступів і западин вздовж валка, згідно з корисною моделлю, загострені виступи і западини між ними виконують по гвинтовій лінії. У валку валкового магнітного сепаратора, в якому западини між загостреними виступами частково або повністю заповнюють немагнітним неелектропровідним матеріалом. Запропоноване в корисній моделі виконання загострених виступів по гвинтовій ліній западин між ними дозволяє створити на робочій поверхні валка, в напрямку руху потоку продукту суцільний по ширині потоку один магнітний бар'єр або декілька (в залежності від співвідношення між діаметром валка і кроком загострених виступів) з дією на вістрях цих виступів найбільших магнітних сил поля. Таким чином досягається одно або багатократне осадження частинок магнітної фракції продукту на поверхню вістря виступів, що і забезпечує збільшення ефективності відділення магнітної фракції продукту від немагнітної. Часткове або повне заповнення западин між загостреними виступами немагнітним неелектропровідним матеріалом унеможливлює попадання частинок продукту в зони найменшої дії магнітних сил магнітного поля, що також підвищує ефективність сепарації. Корисна модель пояснюється кресленнями, де зображений валок валкового магнітного сепаратора. На фіг. 1 зображено валок валкового магнітного сепаратора з незаповненими западинами між загостреними виступами; на фіг. 2 зображено валок валкового магнітного сепаратора з заповненими западинами між загостреними виступами. Валок валкового магнітного сепаратора складається з вала 1, виконаного з магнітом'якої сталі, і загострених виступів 2, нарізаних на поверхні вала 1 по гвинтовій лінії (фіг. 1). Запропонований валок може бути виконаним з заповненням 3 (повним або частковим) немагнітним неелектропровідним матеріалом западин, які розташовані між загостреними виступами 2 (фіг. 2). Корисна модель використовують наступним чином. Продукт, що підлягає сепарації, подають в зазор між валом 1 (фіг. 1, 2), що обертається, і зовнішньою магнітною системою валкового магнітного сепаратора. При цьому продукт по поверхні валка поступає в зону дії магнітного поля і в залежності від величини кроку між загостреними виступами 2 один або декілька разів попадає на вістря цих виступів, де і осаджується магнітна фракція продукту. Надалі, як це і закладено в принципі роботи валкових магнітних сепараторів, при виході шару продукту з зони дії магнітного поля магнітної системи потік продукту віялом осипається з поверхні валка за рахунок того, що частинки немагнітної фракції продукту раніше відділяються з поверхні валка під дією сили тяжіння і відцентрової сили, а частинки магнітної фракції пізніше відділяються, так як деякий час утримуються на поверхні загострених виступів 2 дією магнітних сил. 1 UA 98868 U 5 Використання запропонованого валка валкового магнітного сепаратора дозволяє підвищити ефективність сепарації валкового магнітного сепаратора порівняно з прототипом. Джерело інформації: 1. Справочник по обогащению руд. Под ред. О.С. Богданова, 2-е изд., перераб. и доп. М., Недра, 1983, с. 145 (рис. ІІ.11). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Валок валкового магнітного сепаратора, що виконаний з магнітном'якої сталі у формі вала, на поверхні якого виконані загострені виступи і западини між ними з чергуванням загострених виступів і западин вздовж валка, який відрізняється тим, що загострені виступи і западини між ними виконані по гвинтовій лінії. 2. Валок валкового сепаратора за пунктом 1, який відрізняється тим, що западини між загостреними виступами частково або повністю заповнено немагнітним неелектропровідним матеріалом. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
