Формула / Реферат

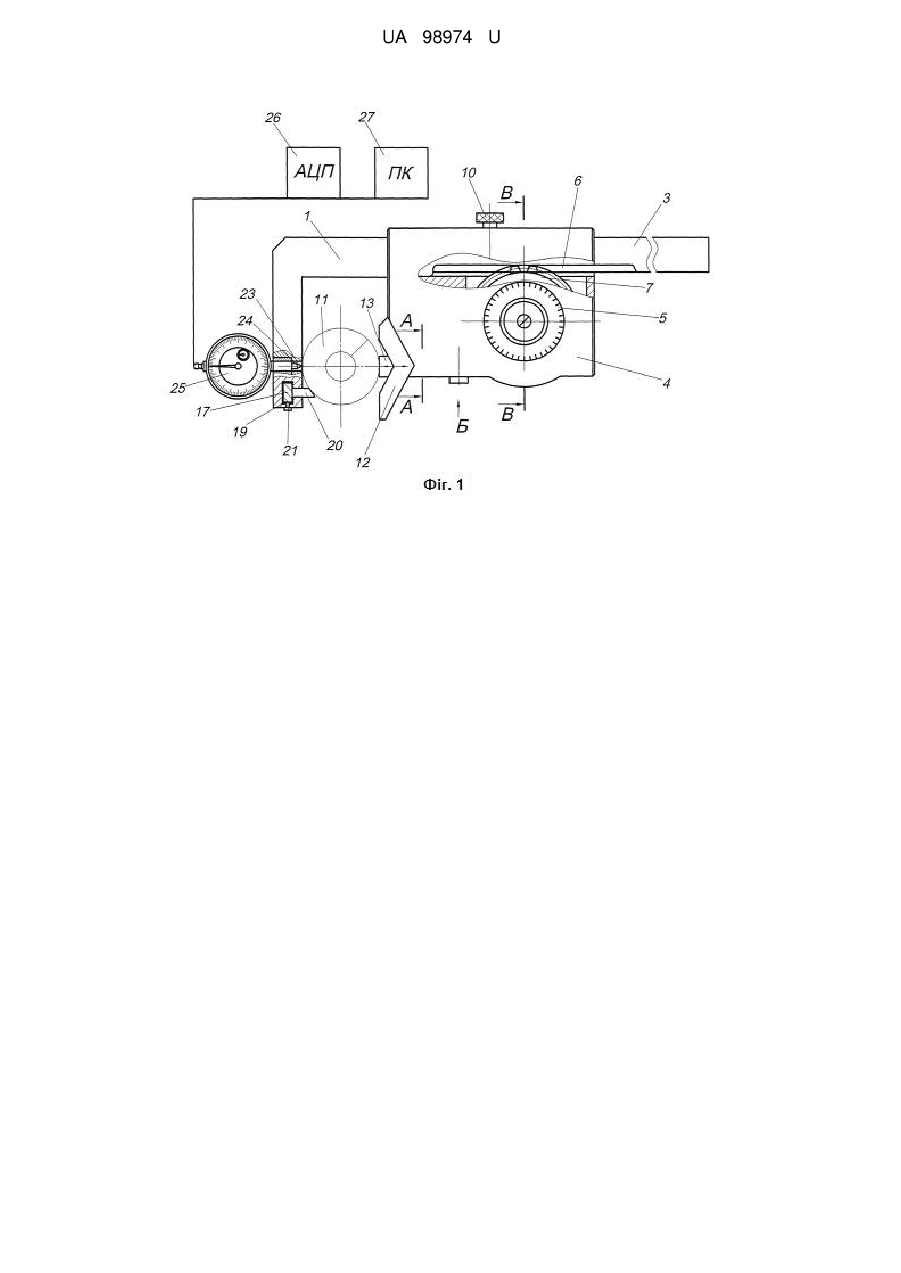

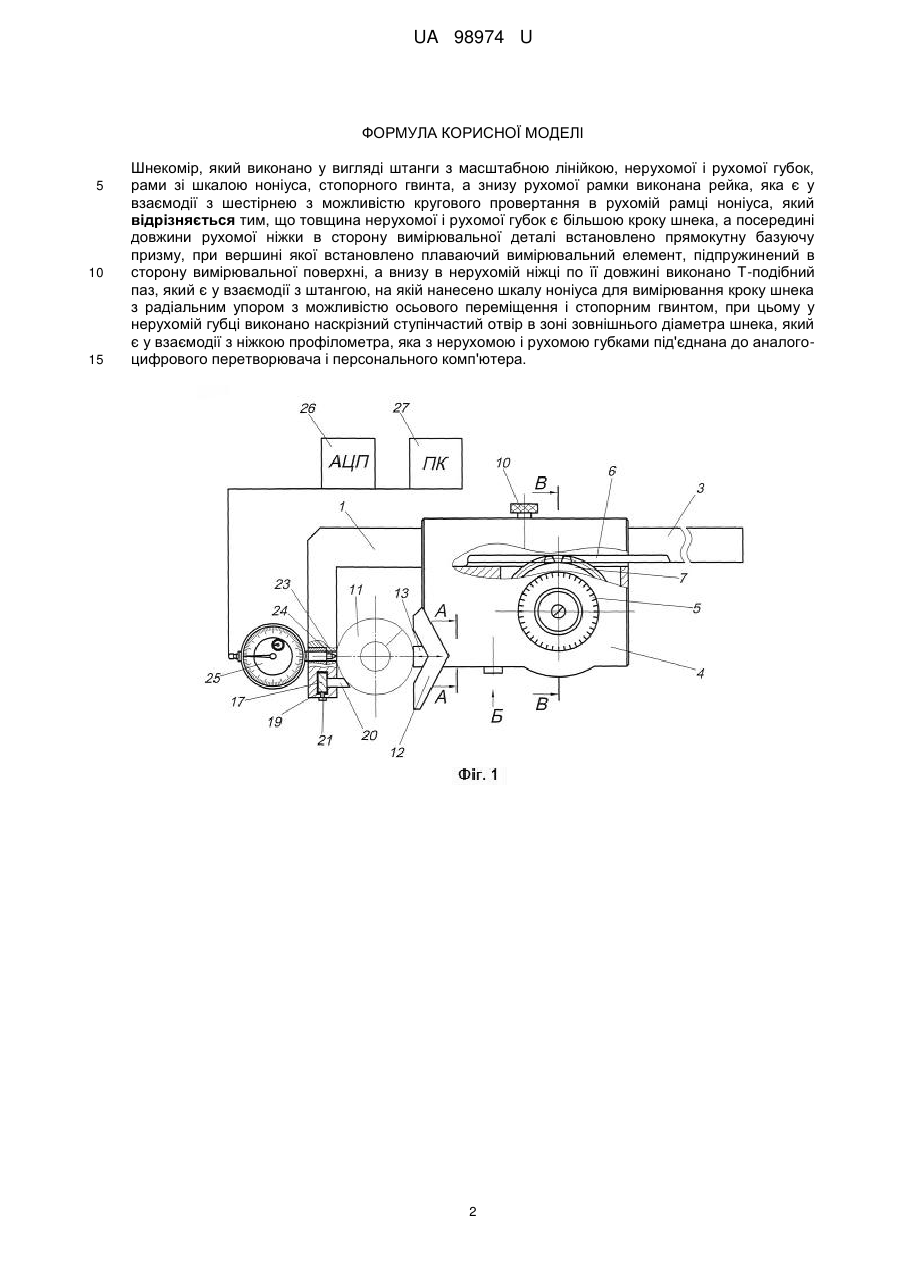

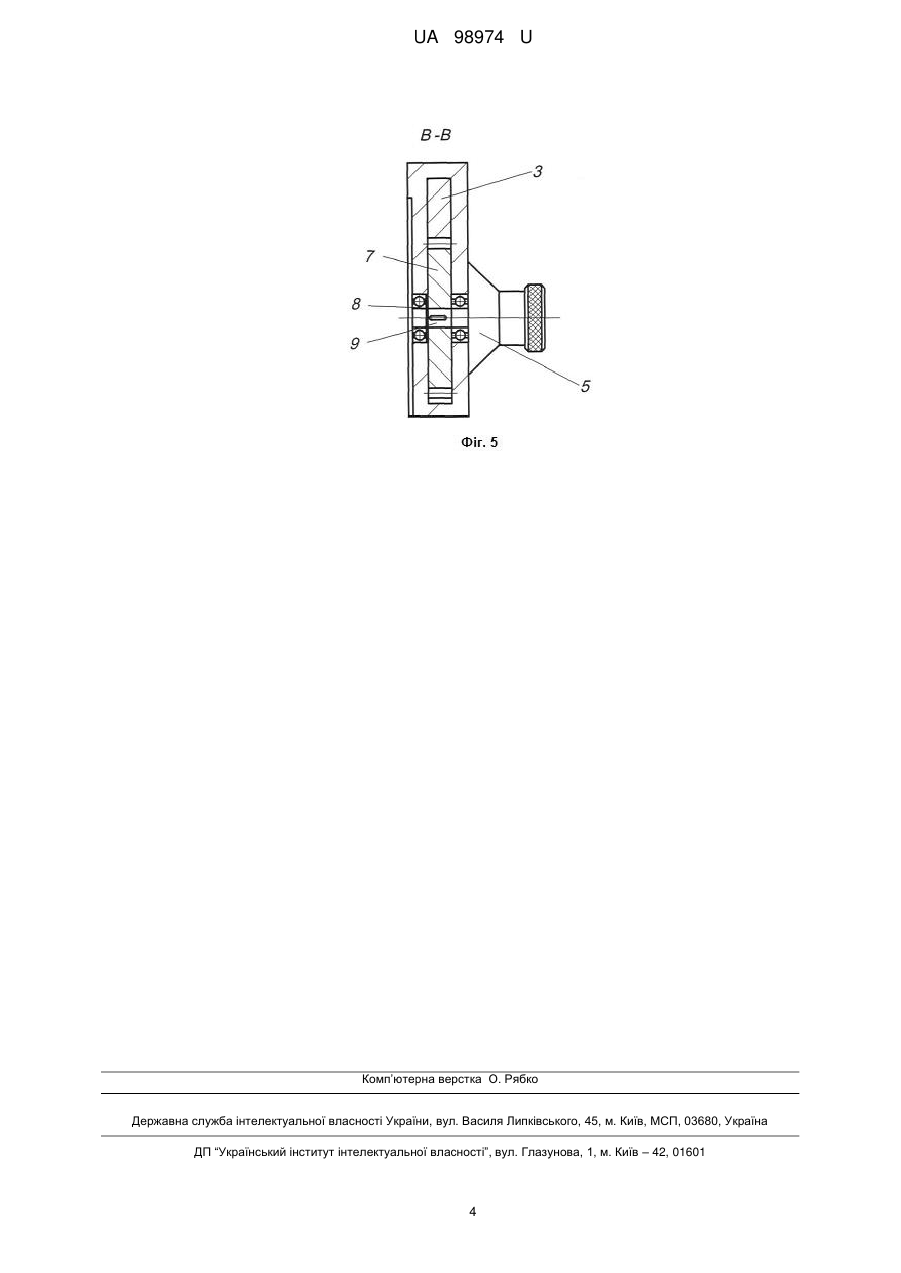

Шнекомір, який виконано у вигляді штанги з масштабною лінійкою, нерухомої і рухомої губок, рами зі шкалою ноніуса, стопорного гвинта, а знизу рухомої рамки виконана рейка, яка є у взаємодії з шестірнею з можливістю кругового провертання в рухомій рамці ноніуса, який відрізняється тим, що товщина нерухомої і рухомої губок є більшою кроку шнека, а посередині довжини рухомої ніжки в сторону вимірювальної деталі встановлено прямокутну базуючу призму, при вершині якої встановлено плаваючий вимірювальний елемент, підпружинений в сторону вимірювальної поверхні, а внизу в нерухомій ніжці по її довжині виконано Т-подібний паз, який є у взаємодії з штангою, на якій нанесено шкалу ноніуса для вимірювання кроку шнека з радіальним упором з можливістю осьового переміщення і стопорним гвинтом, при цьому у нерухомій губці виконано наскрізний ступінчастий отвір в зоні зовнішнього діаметра шнека, який є у взаємодії з ніжкою профілометра, яка з нерухомою і рухомою губками під'єднана до аналого-цифрового перетворювача і персонального комп'ютера.

Текст

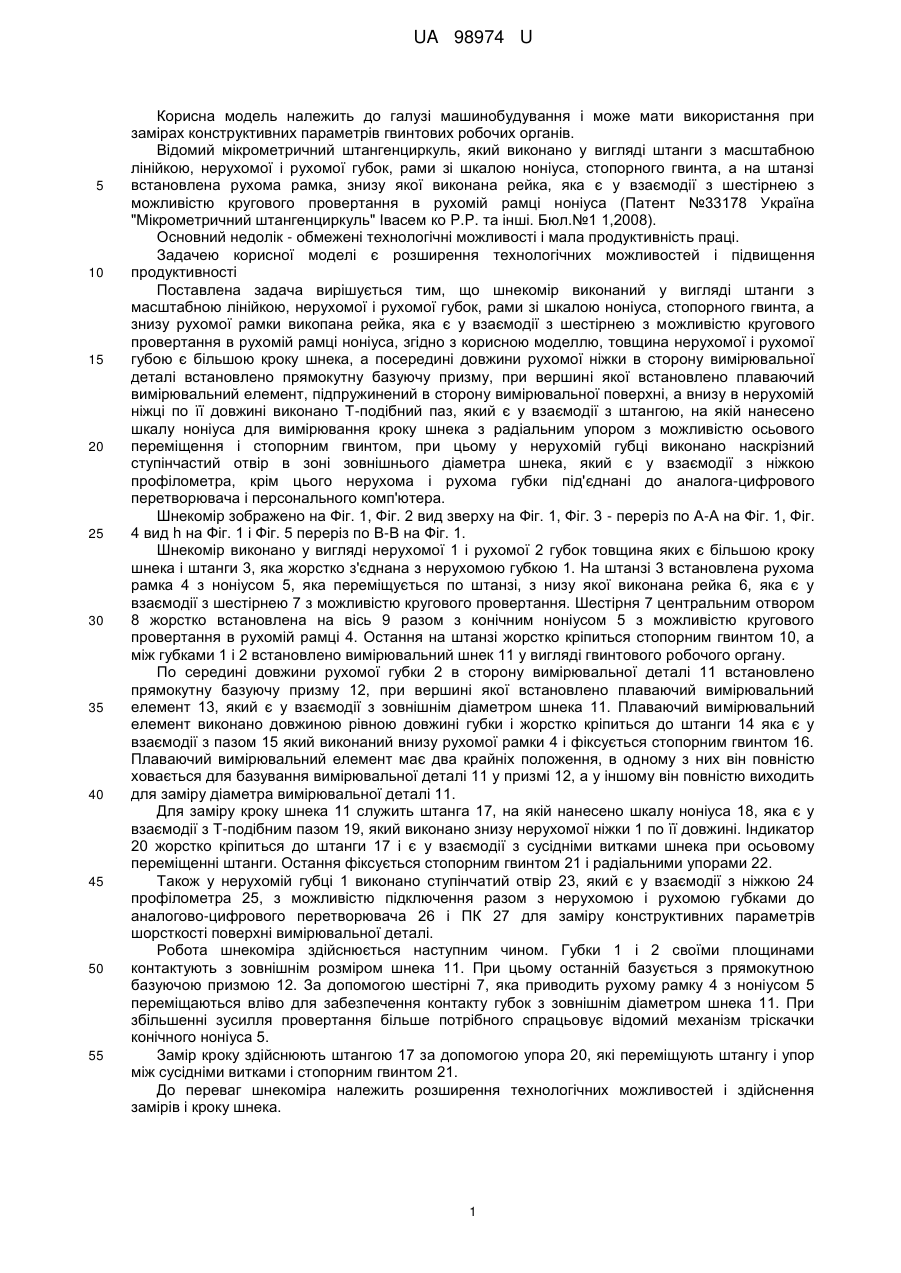

Реферат: Шнекомір виконано у вигляді штанги з масштабною лінійкою, нерухомої і рухомої губок, рами зі шкалою ноніуса, стопорного гвинта, а знизу рухомої рамки виконана рейка. Товщина нерухомої і рухомої губок є більшою кроку шнека. Посередині довжини рухомої ніжки в сторону вимірювальної деталі встановлено прямокутну базуючу призму, при вершині якої встановлено плаваючий вимірювальний елемент, підпружинений в сторону вимірювальної поверхні. Внизу в нерухомій ніжці по її довжині виконано Т-подібний паз, який є у взаємодії з штангою, на якій нанесено шкалу ноніуса для вимірювання кроку шнека з радіальним упором з можливістю осьового переміщення і стопорним гвинтом. При цьому у нерухомій губці виконано наскрізний ступінчастий отвір в зоні зовнішнього діаметра шнека, який є у взаємодії з ніжкою профілометра, яка з нерухомою і рухомою губками під'єднані до аналого-цифрового перетворювача і персонального комп'ютера. UA 98974 U (12) UA 98974 U UA 98974 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і може мати використання при замірах конструктивних параметрів гвинтових робочих органів. Відомий мікрометричний штангенциркуль, який виконано у вигляді штанги з масштабною лінійкою, нерухомої і рухомої губок, рами зі шкалою ноніуса, стопорного гвинта, а на штанзі встановлена рухома рамка, знизу якої виконана рейка, яка є у взаємодії з шестірнею з можливістю кругового провертання в рухомій рамці ноніуса (Патент №33178 Україна "Мікрометричний штангенциркуль" Івасем ко P.P. та інші. Бюл.№1 1,2008). Основний недолік - обмежені технологічні можливості і мала продуктивність праці. Задачею корисної моделі є розширення технологічних можливостей і підвищення продуктивності Поставлена задача вирішується тим, що шнекомір виконаний у вигляді штанги з масштабною лінійкою, нерухомої і рухомої губок, рами зі шкалою ноніуса, стопорного гвинта, а знизу рухомої рамки викопана рейка, яка є у взаємодії з шестірнею з можливістю кругового провертання в рухомій рамці ноніуса, згідно з корисною моделлю, товщина нерухомої і рухомої губою є більшою кроку шнека, а посередині довжини рухомої ніжки в сторону вимірювальної деталі встановлено прямокутну базуючу призму, при вершині якої встановлено плаваючий вимірювальний елемент, підпружинений в сторону вимірювальної поверхні, а внизу в нерухомій ніжці по її довжині виконано Т-подібний паз, який є у взаємодії з штангою, на якій нанесено шкалу ноніуса для вимірювання кроку шнека з радіальним упором з можливістю осьового переміщення і стопорним гвинтом, при цьому у нерухомій губці виконано наскрізний ступінчастий отвір в зоні зовнішнього діаметра шнека, який є у взаємодії з ніжкою профілометра, крім цього нерухома і рухома губки під'єднані до аналога-цифрового перетворювача і персонального комп'ютера. Шнекомір зображено на Фіг. 1, Фіг. 2 вид зверху на Фіг. 1, Фіг. 3 - переріз по А-А на Фіг. 1, Фіг. 4 вид h на Фіг. 1 і Фіг. 5 переріз по В-В на Фіг. 1. Шнекомір виконано у вигляді нерухомої 1 і рухомої 2 губок товщина яких є більшою кроку шнека і штанги 3, яка жорстко з'єднана з нерухомою губкою 1. На штанзі 3 встановлена рухома рамка 4 з ноніусом 5, яка переміщується по штанзі, з низу якої виконана рейка 6, яка є у взаємодії з шестірнею 7 з можливістю кругового провертання. Шестірня 7 центральним отвором 8 жорстко встановлена на вісь 9 разом з конічним ноніусом 5 з можливістю кругового провертання в рухомій рамці 4. Остання на штанзі жорстко кріпиться стопорним гвинтом 10, а між губками 1 і 2 встановлено вимірювальний шнек 11 у вигляді гвинтового робочого органу. По середині довжини рухомої губки 2 в сторону вимірювальної деталі 11 встановлено прямокутну базуючу призму 12, при вершині якої встановлено плаваючий вимірювальний елемент 13, який є у взаємодії з зовнішнім діаметром шнека 11. Плаваючий вимірювальний елемент виконано довжиною рівною довжині губки і жорстко кріпиться до штанги 14 яка є у взаємодії з пазом 15 який виконаний внизу рухомої рамки 4 і фіксується стопорним гвинтом 16. Плаваючий вимірювальний елемент має два крайніх положення, в одному з них він повністю ховається для базування вимірювальної деталі 11 у призмі 12, а у іншому він повністю виходить для заміру діаметра вимірювальної деталі 11. Для заміру кроку шнека 11 служить штанга 17, на якій нанесено шкалу ноніуса 18, яка є у взаємодії з Т-подібним пазом 19, який виконано знизу нерухомої ніжки 1 по її довжині. Індикатор 20 жорстко кріпиться до штанги 17 і є у взаємодії з сусідніми витками шнека при осьовому переміщенні штанги. Остання фіксується стопорним гвинтом 21 і радіальними упорами 22. Також у нерухомій губці 1 виконано ступінчатий отвір 23, який є у взаємодії з ніжкою 24 профілометра 25, з можливістю підключення разом з нерухомою і рухомою губками до аналогово-цифрового перетворювача 26 і ПК 27 для заміру конструктивних параметрів шорсткості поверхні вимірювальної деталі. Робота шнекоміра здійснюється наступним чином. Губки 1 і 2 своїми площинами контактують з зовнішнім розміром шнека 11. При цьому останній базується з прямокутною базуючою призмою 12. За допомогою шестірні 7, яка приводить рухому рамку 4 з ноніусом 5 переміщаються вліво для забезпечення контакту губок з зовнішнім діаметром шнека 11. При збільшенні зусилля провертання більше потрібного спрацьовує відомий механізм тріскачки конічного ноніуса 5. Замір кроку здійснюють штангою 17 за допомогою упора 20, які переміщують штангу і упор між сусідніми витками і стопорним гвинтом 21. До переваг шнекоміра належить розширення технологічних можливостей і здійснення замірів і кроку шнека. 1 UA 98974 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Шнекомір, який виконано у вигляді штанги з масштабною лінійкою, нерухомої і рухомої губок, рами зі шкалою ноніуса, стопорного гвинта, а знизу рухомої рамки виконана рейка, яка є у взаємодії з шестірнею з можливістю кругового провертання в рухомій рамці ноніуса, який відрізняється тим, що товщина нерухомої і рухомої губок є більшою кроку шнека, а посередині довжини рухомої ніжки в сторону вимірювальної деталі встановлено прямокутну базуючу призму, при вершині якої встановлено плаваючий вимірювальний елемент, підпружинений в сторону вимірювальної поверхні, а внизу в нерухомій ніжці по її довжині виконано Т-подібний паз, який є у взаємодії з штангою, на якій нанесено шкалу ноніуса для вимірювання кроку шнека з радіальним упором з можливістю осьового переміщення і стопорним гвинтом, при цьому у нерухомій губці виконано наскрізний ступінчастий отвір в зоні зовнішнього діаметра шнека, який є у взаємодії з ніжкою профілометра, яка з нерухомою і рухомою губками під'єднана до аналогоцифрового перетворювача і персонального комп'ютера. 2 UA 98974 U 3 UA 98974 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Автори англійською

Diachun Andrii Yevhenovych, Klendii Volodymyr Mykolaiovych

Автори російською

Дячун Андрей Евгеньевич, Клендий Владимир Николаевич

МПК / Мітки

МПК: G01B 3/20

Мітки: шнекомір
