Пристрій для введення ртуті в люмінесцентні лампи
Номер патенту: 45393
Опубліковано: 15.04.2002
Автори: Намітоков Кемаль Кадирович, Брезінський Володимир Георгійович
Формула / Реферат
1. Пристрій для введення ртуті в люмінесцентні лампи, що містить резервуар з ртуттю, вздовж осі якого розміщено стрижень з осьовим каналом і з можливістю подовжнього переміщення, який відрізняється тим, що нижній кінець стрижня з'єднується з ємністю, в якій розміщена феромагнітна кулька з можливістю переміщення вздовж ємності в вертикальному напрямку, нижня частина ємності охоплена електромагнітною котушкою і з'єднана з трубкою, зовнішній діаметр якої менший за внутрішній діаметр штенгеля лампи, а діаметр вихідного отвору виконано з виключенням можливості витікання ртуті під дією гідростатичного тиску.
2. Пристрій за п. 1, який відрізняється тим, що в ємності під кулькою розміщено поршень з циліндричним осьовим отвором, діаметр якого менший за діаметр кульки, а густина матеріалу поршня менша густини ртуті, але більша або дорівнює густині матеріалу кульки.
3. Пристрій за пп. 1-2, який відрізняється тим. що нижня частина стрижня охоплена чашою.
Текст

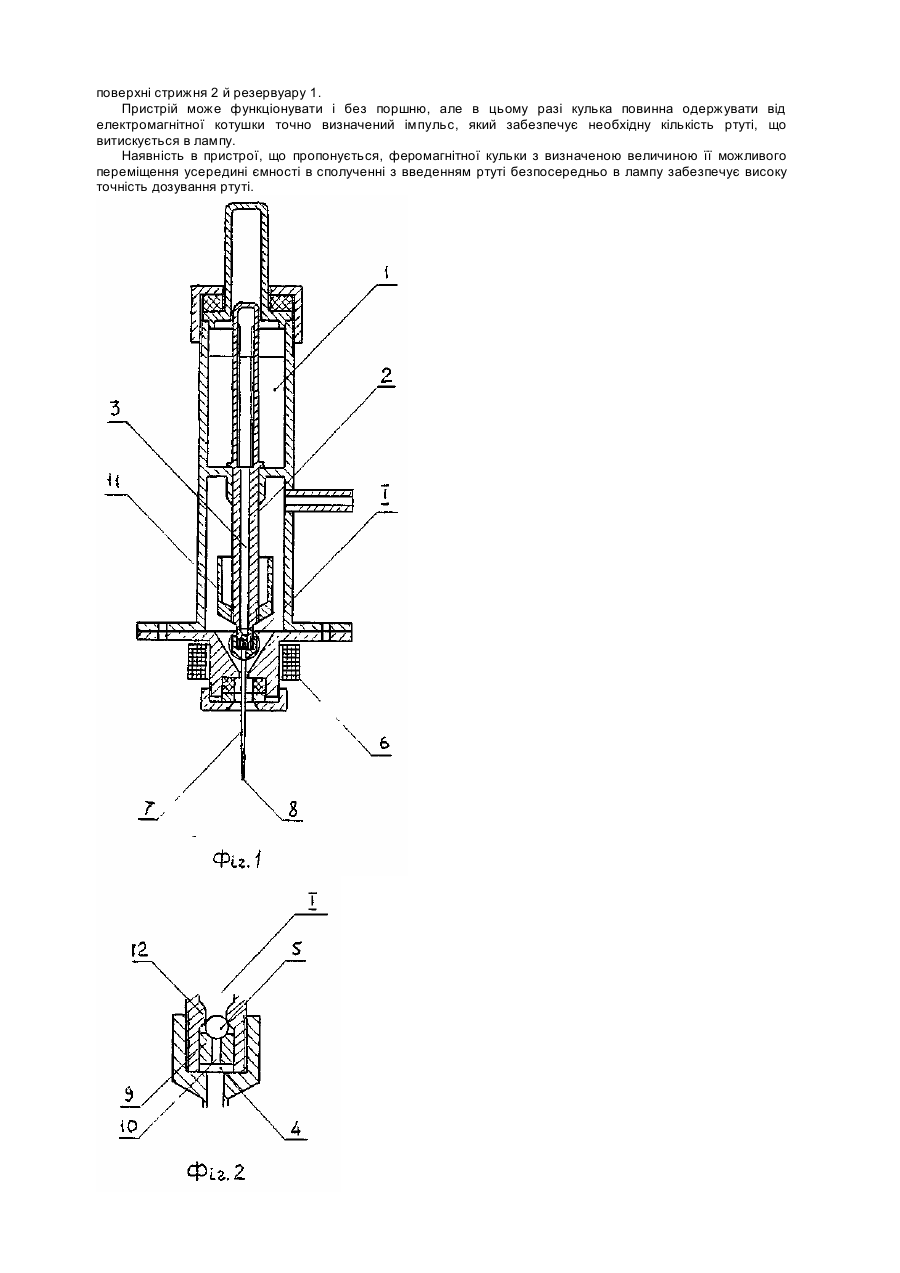

Винахід належить до світлотехніки, зокрема до технологічного обладнання для виготовлення люмінесцентних ламп. Існує пристрій для введення ртуті в люмінесцентні лампи, що містить резервуар з ртуттю, вздовж осі якого розміщено стрижень з ямкою на боковій поверхні і можливістю подовжнього переміщення стрижня (В.В. Федоров, Производство люминесцентных ламп. Μ.: Энергоиздат. 1981, с. 137 - 138). В такому пристрої ртуть, яку захоплює ямка з резервуара, переміщується стрижнем в канали, які ведуть до порожнечі лампи, і у вигляді дрібних капель може осідати на стінках каналів, порушуючи точність дозування. Не виключено і можливість проходження ртуті між боковою поверхнею стрижня і стінками отвору в дні резервуара. Найбільш близьким за технічною суттю до пристрою, що пропонується, є пристрій для введення ртуті в люмінесцентні лампи, що містить резервуар з ртуттю, вздовж осі якого розміщено стрижень з осьовим каналом і з можливістю подовжнього переміщення, а також з наскрізним скісним пазом в середній частині, причому стрижень охоплює; трубку, що укріплена на дні резервуара, верхній торець якої розташований вище рівня ртуті в резервуарі (В.В. Федоров. Производство люминесцентных ламп. Μ.: Энергоиздат, 1981, с. 108 - 109). Таким пристрій не усуває можливість утрати ртуті на шляху до порожнини лампи, в тому числі і в частині штенгеля, що відпаюється, або надходження в лампу надмірної маси ртуті внаслідок зісковзування усередину до неї ртуті, яка раніше осіла на стінках каналів, що транспортують ртуть. І в тому і в другому випадку порушується точність дозування ртуті. В основу винаходу поставлено завдання створення такого пристрою для введення ртуті в люмінесцентні лампи, в якому завдяки застосуванню керованої електромагнітом феромагнітної кульки, яка розміщена в позуючій ємності і трубки з малим вихідним отвором, яку вводять безпосередньо в лампу, забезпечується точно дозоване надходження ртуті в лампу. Завдання розв'язується завдяки тому, що в пристрої для введення ртуті в люмінесцентні лампи, що містить резервуар з ртуттю, вздовж осі якого розміщений стрижень з осьовим каналом і з можливістю подовжнього переміщення, нижній кінець стрижня з'єднується з ємністю, в якій розміщена феромагнітна кулька, що має можливість переміщення вздовж ємності у вертикальному напрямку, нижня частина ємності охоплена електромагнітною катушкою і з'єднана з трубкою, зовнішній діаметр якої менший за внутрішній діаметр штенгеля лампи, а діаметр вихідного отвору виконано з виключенням можливості витікання ртуті під дією гідростатичного тиску. В ємності під кулькою розміщено поршень з циліндричним осьовим отвором, діаметр якого менший за діаметр кульки, а густина матеріалу поршня менша густини ртуті, але більша або дорівнює густині матеріалу кульки. Нижня частина стрижня може бути охоплена чашею. Пристрій, що пропонується, відрізняється від відомого наявністю ємності з розміщеною в ній феромагнітною кулькою, яка охоплена знизу електромагнітною катушкою, а також наявністю і особливостями виконання поршня, кінцевої трубки та чаші. Суть винаходу, що пропонується, полягає в тому, що стрижень, який переміщується вздовж осі резервуара, вводить з'єднану з ним трубку безпосередньо в штенгель лампи нижче місця його відпаю, внаслідок чого усуваються втрати ртуті на шляху до лампи, а наявність феромагнітної кульки, яка проштовхує визначену кількість ртуті піп дією електромагнітної катушки, дозволяє вводити в лампу суворо визначену дозу ртуті. Поршень сприяє підвищенню точності дозування. Отже, суворо контрольована кількість ртуті, яка вводиться в лампу, е безпосереднім наслідком виштовхування поршнем за допомогою феромагнітної кульки дозованої кількості ртуті безпосередньо в лампу крізь отвір, який виключає витікання ртуті під дією гідростатичного тиску. На кресленні, що додається, показано варіант пристрою, що пропонується. Пристрій для введення ртуті в люмінесцентні лампи містить резервуар І з ртуттю, вздовж осі якого розміщено стрижень 2 з осьовим каналом 3 і з можливістю подовжнього переміщення. Нижній кінець стрижня 2 з'єднується з ємністю 4, усередині якої розміщена феромагнітна кулька 5 з можливістю переміщення вздовж ємності 4 в вертикальному напрямку. Нижня частина ємності 4 охоплена електромагнітною катушкою 6 і з'єднуються з трубкою 7, зовнішній діаметр якої менший за внутрішній діаметр штенгеля лампи, а діаметр вихідного отвору 8 виконано з виключенням можливості витікання ртуті під дією гідростатичного тиску. В ємності 4 під кулькою 5 розміщено поршень 9 з циліндричним осьовим отвором 10, діаметр якого менший за діаметр кульки 5, Густина матеріалу поршня 9 менша за густину ртуті, але більша або дорівнює густині матеріалу кульки 5, Нижня частина стрижня 2 охоплена чашею II. Виступи 12 на внутрішній поверхні каналу 3 в місці його переходу у ємність 4 обмежує переміщення кульки 5 догори. Для введення ртуті в лампу стрижень 2, принаймні верхня частина якого виконана з феромагнітного матеріалу, піднімається догори увімкненням розташованої в верхній частині пристрою електромагнітної катушки (на кресленні не показана). Стрижень 2 піднімає трубку 7, і штенгель лампи вільно може бути затиснутий герметичним ущільненням в нижнім кінці пристрою. Щоб ввести ртуть в лампу, вимиканням котушки електромагніту стрижень 2 опускають, і трубка 7 заходить до штенгеля так, що її вихідний отвір 8 опиняється нижче місця одпаю штенгеля лампи. Потім вмикають електромагнітну котушку 6, яка притягує кульку 5, яка щільно затуляє отвір 10 у поршні У, Кулька 5 проштовхує; поршень 9, який при цьому витискує ртуть з розташованої нижче поршня 9 частини ємності 4 в лампу, Ця частина ємності 4 може бути відкалібрована для подавання в лампу потрібної кількості ртуті. Оскільки величина вихідного отвору 8 грубки 7 виключає витікання ртуті під дією гідростатичного тиску, ні до ні після опускання поршня 9 ртуть в лампу не надходить і точність дозування не порушується. Після вимикання катушки 6 кулька 5 спливає до упирання у виступи 12. Поршень 9 спливає повільніше, ніж кулька 5, через більший гідродинамічний опір ртуті і більшу густину матеріалу поршня. Внаслідок цього полегшується надходження ртуті 3 резервуару І вздовж каналу 3 до ємності 4 і трубки 7 на місце витраченої ртуті. Продовжні прорізи у верхній частині стрижня 2, яка розміщена в резервуарі І, забезпечують постійне заповнення ртуттю каналу 3. Для відпаю штенгеля стрижень 2 піднімають електромагнітною катушкою у верхнє положення. Чаша II запобігає потрапленню в лампу ртуті, яка через зіпсування випадково просмокталася вздовж зовнішньої поверхні стрижня 2 й резервуару 1. Пристрій може функціонувати і без поршню, але в цьому разі кулька повинна одержувати від електромагнітної котушки точно визначений імпульс, який забезпечує необхідну кількість ртуті, що витискується в лампу. Наявність в пристрої, що пропонується, феромагнітної кульки з визначеною величиною її можливого переміщення усередині ємності в сполученні з введенням ртуті безпосередньо в лампу забезпечує високу точність дозування ртуті.
ДивитисяДодаткова інформація
Автори англійськоюBrezinskyi Volodymyr Heorhiiovych, Namitokov Kemal Kadyrovych
Автори російськоюБрезинский Владимир Георгиевич, Намитоков Кемаль Кадырович
МПК / Мітки
МПК: H05B 33/10
Мітки: лампи, ртуті, люмінесцентні, пристрій, введення
