Живильник сипких матеріалів

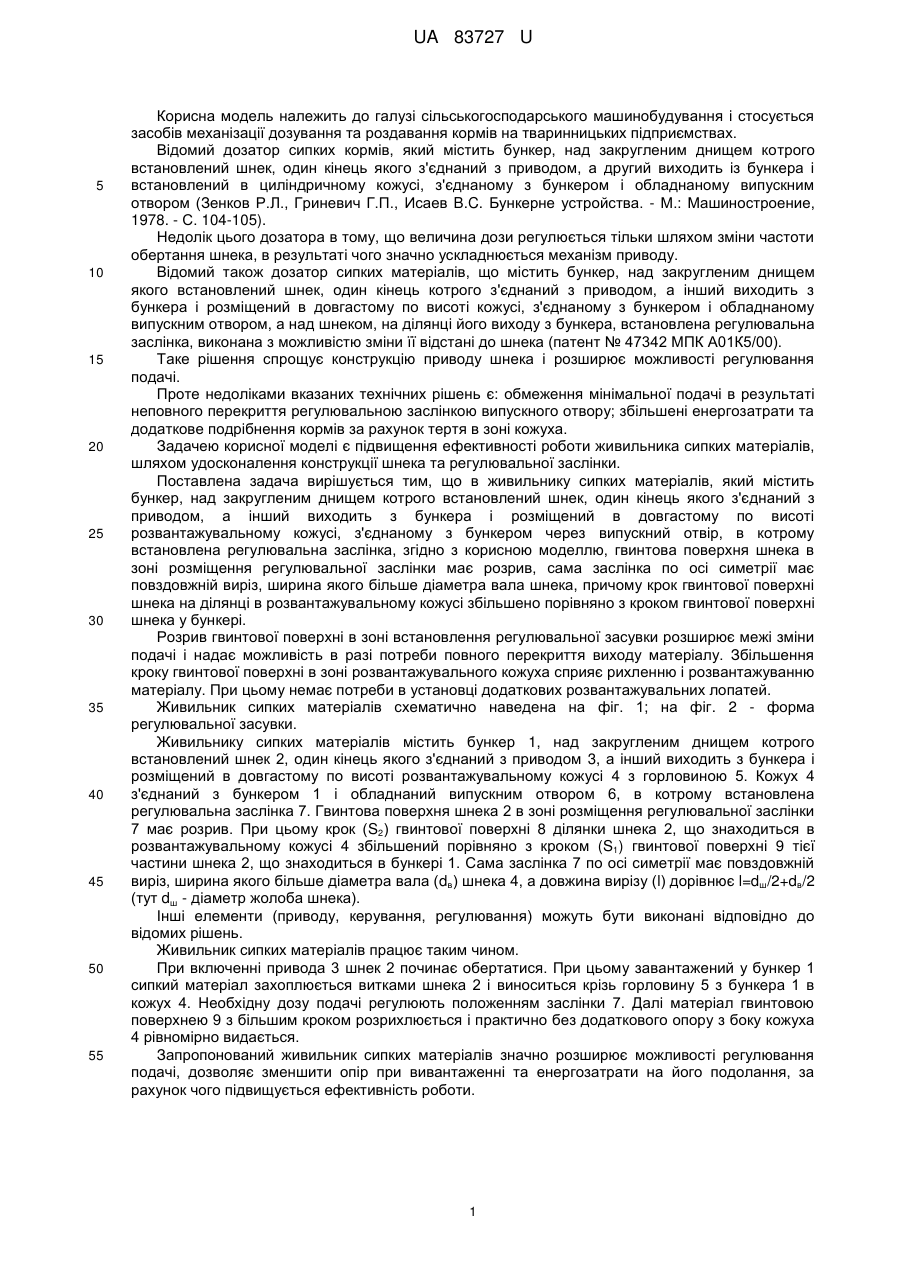

Реферат: Живильник сипких матеріалів містить бункер, над закругленим днищем котрого встановлений шнек, один кінець якого з'єднаний з приводом, а інший виходить з бункера і розміщений в довгастому по висоті розвантажувальному кожусі, з'єднаному з бункером через випускний отвір, в котрому встановлена регулювальна заслінка. Гвинтова поверхня шнека у зоні розміщення регулювальної заслінки має розрив, сама заслінка по осі симетрії з повздовжнім вирізом, ширина якого більше діаметра вала шнека. UA 83727 U (54) ЖИВИЛЬНИК СИПКИХ МАТЕРІАЛІВ UA 83727 U UA 83727 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування і стосується засобів механізації дозування та роздавання кормів на тваринницьких підприємствах. Відомий дозатор сипких кормів, який містить бункер, над закругленим днищем котрого встановлений шнек, один кінець якого з'єднаний з приводом, а другий виходить із бункера і встановлений в циліндричному кожусі, з'єднаному з бункером і обладнаному випускним отвором (Зенков Р.Л., Гриневич Г.П., Исаев B.C. Бункерне устройства. - М.: Машиностроение, 1978. - С. 104-105). Недолік цього дозатора в тому, що величина дози регулюється тільки шляхом зміни частоти обертання шнека, в результаті чого значно ускладнюється механізм приводу. Відомий також дозатор сипких матеріалів, що містить бункер, над закругленим днищем якого встановлений шнек, один кінець котрого з'єднаний з приводом, а інший виходить з бункера і розміщений в довгастому по висоті кожусі, з'єднаному з бункером і обладнаному випускним отвором, а над шнеком, на ділянці його виходу з бункера, встановлена регулювальна заслінка, виконана з можливістю зміни її відстані до шнека (патент № 47342 МПК А01К5/00). Таке рішення спрощує конструкцію приводу шнека і розширює можливості регулювання подачі. Проте недоліками вказаних технічних рішень є: обмеження мінімальної подачі в результаті неповного перекриття регулювальною заслінкою випускного отвору; збільшені енергозатрати та додаткове подрібнення кормів за рахунок тертя в зоні кожуха. Задачею корисної моделі є підвищення ефективності роботи живильника сипких матеріалів, шляхом удосконалення конструкції шнека та регулювальної заслінки. Поставлена задача вирішується тим, що в живильнику сипких матеріалів, який містить бункер, над закругленим днищем котрого встановлений шнек, один кінець якого з'єднаний з приводом, а інший виходить з бункера і розміщений в довгастому по висоті розвантажувальному кожусі, з'єднаному з бункером через випускний отвір, в котрому встановлена регулювальна заслінка, згідно з корисною моделлю, гвинтова поверхня шнека в зоні розміщення регулювальної заслінки має розрив, сама заслінка по осі симетрії має повздовжній виріз, ширина якого більше діаметра вала шнека, причому крок гвинтової поверхні шнека на ділянці в розвантажувальному кожусі збільшено порівняно з кроком гвинтової поверхні шнека у бункері. Розрив гвинтової поверхні в зоні встановлення регулювальної засувки розширює межі зміни подачі і надає можливість в разі потреби повного перекриття виходу матеріалу. Збільшення кроку гвинтової поверхні в зоні розвантажувального кожуха сприяє рихленню і розвантажуванню матеріалу. При цьому немає потреби в установці додаткових розвантажувальних лопатей. Живильник сипких матеріалів схематично наведена на фіг. 1; на фіг. 2 - форма регулювальної засувки. Живильнику сипких матеріалів містить бункер 1, над закругленим днищем котрого встановлений шнек 2, один кінець якого з'єднаний з приводом 3, а інший виходить з бункера і розміщений в довгастому по висоті розвантажувальному кожусі 4 з горловиною 5. Кожух 4 з'єднаний з бункером 1 i обладнаний випускним отвором 6, в котрому встановлена регулювальна заслінка 7. Гвинтова поверхня шнека 2 в зоні розміщення регулювальної заслінки 7 має розрив. При цьому крок (S2) гвинтової поверхні 8 ділянки шнека 2, що знаходиться в розвантажувальному кожусі 4 збільшений порівняно з кроком (S1) гвинтової поверхні 9 тієї частини шнека 2, що знаходиться в бункері 1. Сама заслінка 7 по осі симетрії має повздовжній виріз, ширина якого більше діаметра вала (dв) шнека 4, а довжина вирізу (l) дорівнює l=dш/2+dв/2 (тут dш - діаметр жолоба шнека). Інші елементи (приводу, керування, регулювання) можуть бути виконані відповідно до відомих рішень. Живильник сипких матеріалів працює таким чином. При включенні привода 3 шнек 2 починає обертатися. При цьому завантажений у бункер 1 сипкий матеріал захоплюється витками шнека 2 і виноситься крізь горловину 5 з бункера 1 в кожух 4. Необхідну дозу подачі регулюють положенням заслінки 7. Далі матеріал гвинтовою поверхнею 9 з більшим кроком розрихлюється і практично без додаткового опору з боку кожуха 4 рівномірно видається. Запропонований живильник сипких матеріалів значно розширює можливості регулювання подачі, дозволяє зменшити опір при вивантаженні та енергозатрати на його подолання, за рахунок чого підвищується ефективність роботи. 1 UA 83727 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Живильник сипких матеріалів, що містить бункер, над закругленим днищем котрого встановлений шнек, один кінець якого з'єднаний з приводом, а інший виходить з бункера і розміщений в довгастому по висоті розвантажувальному кожусі, з'єднаному з бункером через випускний отвір, в котрому встановлена регулювальна заслінка, який відрізняється тим, що гвинтова поверхня шнека у зоні розміщення регулювальної заслінки має розрив, сама заслінка по осі симетрії з повздовжнім вирізом, ширина якого більше діаметра вала (dв) шнека, а довжина вирізу дорівнює l=(dш+dв)/2, (dш - діаметр жолоба шнека), причому крок гвинтової поверхні шнека на ділянці в розвантажувальному кожусі збільшено порівняно з кроком гвинтової поверхні шнека у бункері. 2 UA 83727 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
