Робочий орган метальної машини

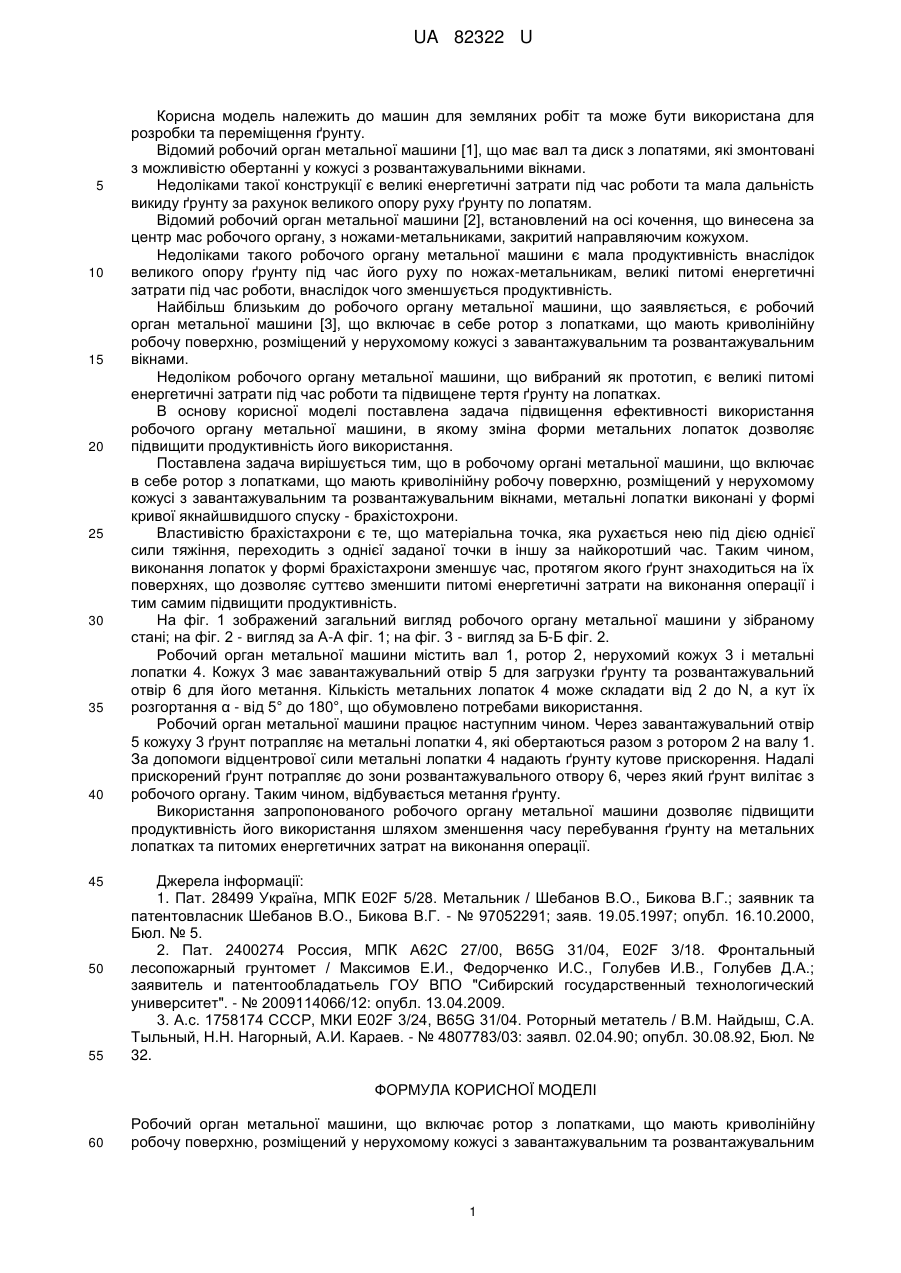

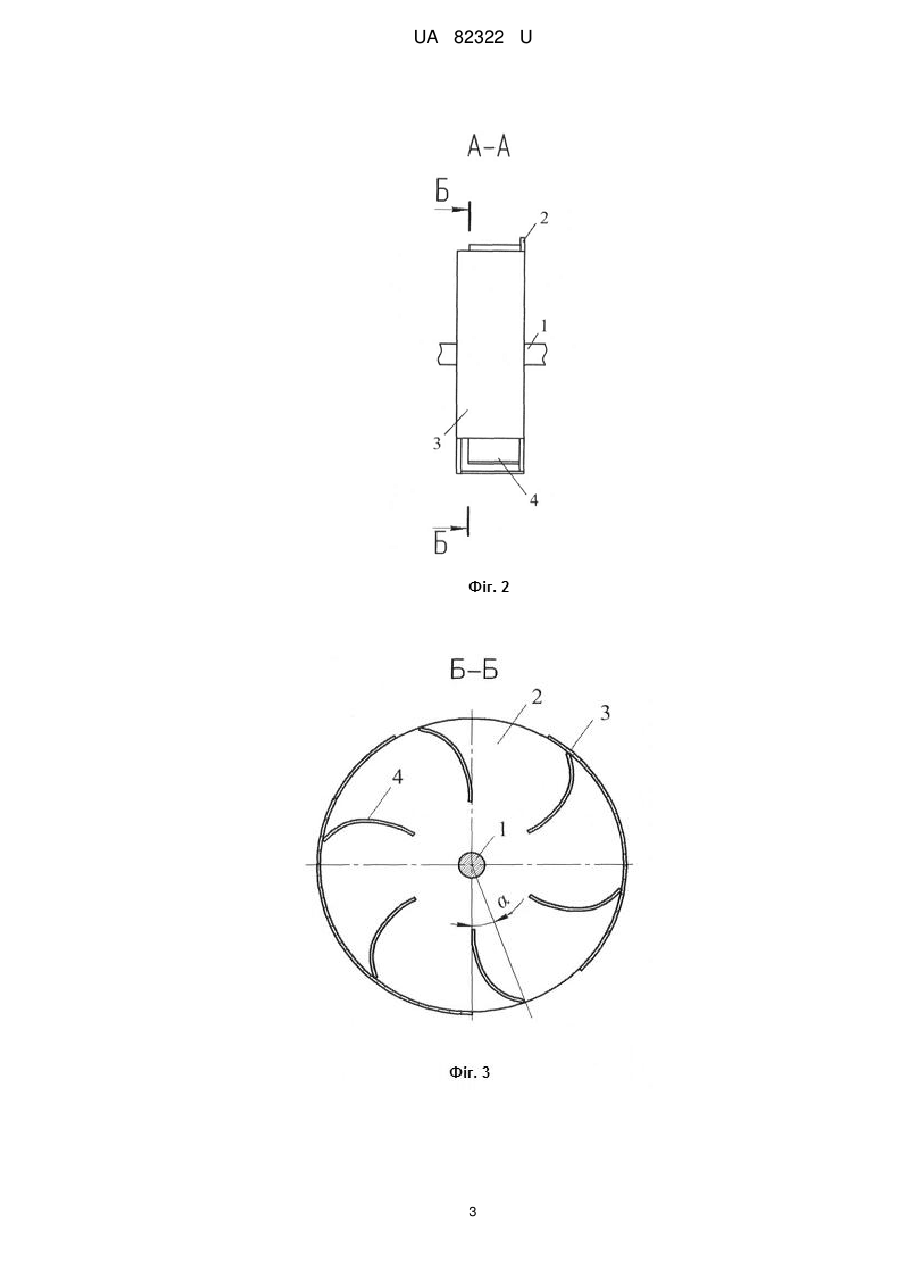

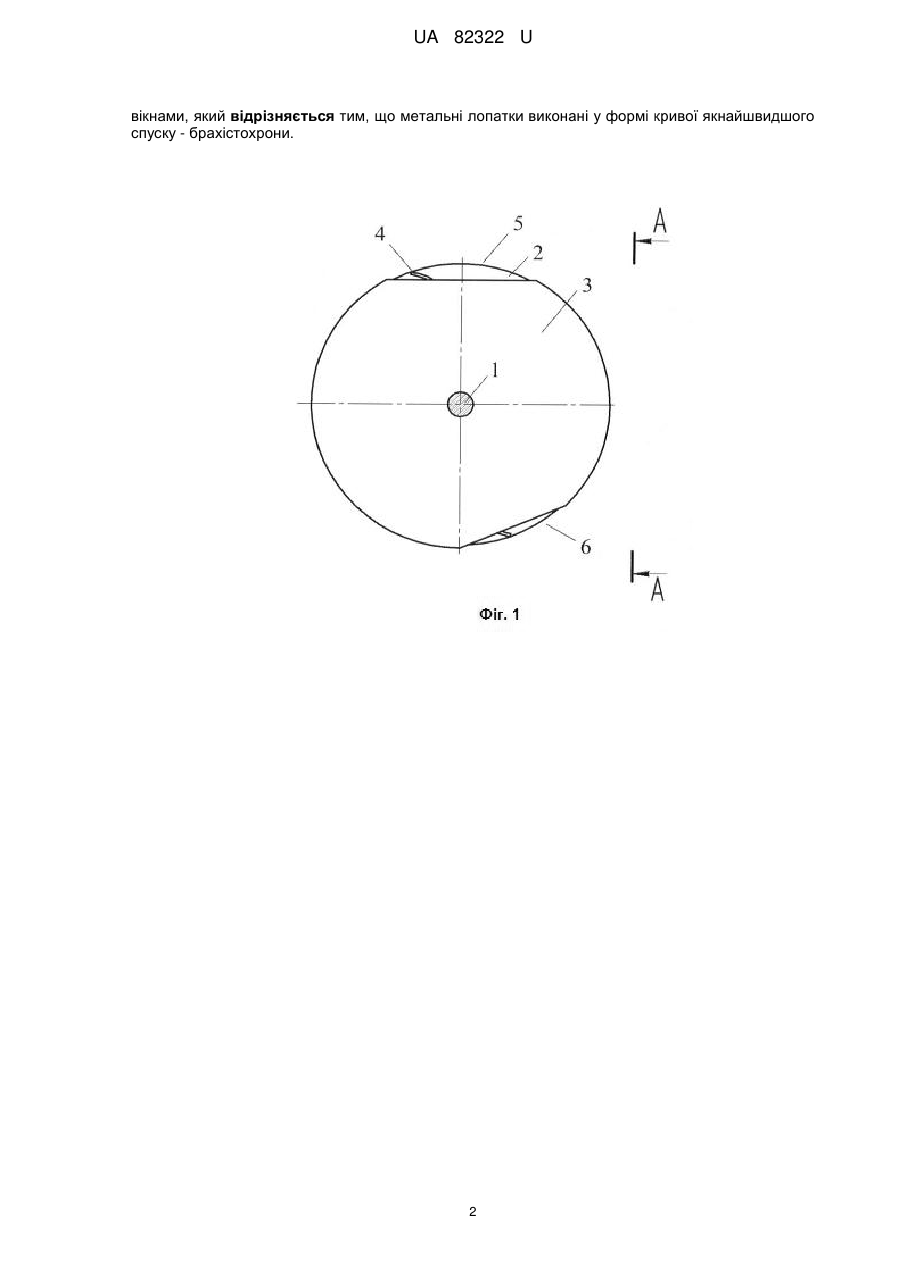

Реферат: Робочий орган метальної машини, включає ротор з лопатками, що мають криволінійну робочу поверхню, розміщений у нерухомому кожусі з завантажувальним та розвантажувальним вікнами. Метальні лопатки виконані у формі кривої якнайшвидшого спуску - брахістохрони. UA 82322 U (54) РОБОЧИЙ ОРГАН МЕТАЛЬНОЇ МАШИНИ UA 82322 U UA 82322 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машин для земляних робіт та може бути використана для розробки та переміщення ґрунту. Відомий робочий орган метальної машини [1], що має вал та диск з лопатями, які змонтовані з можливістю обертанні у кожусі з розвантажувальними вікнами. Недоліками такої конструкції є великі енергетичні затрати під час роботи та мала дальність викиду ґрунту за рахунок великого опору руху ґрунту по лопатям. Відомий робочий орган метальної машини [2], встановлений на осі кочення, що винесена за центр мас робочого органу, з ножами-метальниками, закритий направляючим кожухом. Недоліками такого робочого органу метальної машини є мала продуктивність внаслідок великого опору ґрунту під час його руху по ножах-метальникам, великі питомі енергетичні затрати під час роботи, внаслідок чого зменшується продуктивність. Найбільш близьким до робочого органу метальної машини, що заявляється, є робочий орган метальної машини [3], що включає в себе ротор з лопатками, що мають криволінійну робочу поверхню, розміщений у нерухомому кожусі з завантажувальним та розвантажувальним вікнами. Недоліком робочого органу метальної машини, що вибраний як прототип, є великі питомі енергетичні затрати під час роботи та підвищене тертя ґрунту на лопатках. В основу корисної моделі поставлена задача підвищення ефективності використання робочого органу метальної машини, в якому зміна форми метальних лопаток дозволяє підвищити продуктивність його використання. Поставлена задача вирішується тим, що в робочому органі метальної машини, що включає в себе ротор з лопатками, що мають криволінійну робочу поверхню, розміщений у нерухомому кожусі з завантажувальним та розвантажувальним вікнами, метальні лопатки виконані у формі кривої якнайшвидшого спуску - брахістохрони. Властивістю брахістахрони є те, що матеріальна точка, яка рухається нею під дією однієї сили тяжіння, переходить з однієї заданої точки в іншу за найкоротший час. Таким чином, виконання лопаток у формі брахістахрони зменшує час, протягом якого ґрунт знаходиться на їх поверхнях, що дозволяє суттєво зменшити питомі енергетичні затрати на виконання операції і тим самим підвищити продуктивність. На фіг. 1 зображений загальний вигляд робочого органу метальної машини у зібраному стані; на фіг. 2 - вигляд за А-А фіг. 1; на фіг. 3 - вигляд за Б-Б фіг. 2. Робочий орган метальної машини містить вал 1, ротор 2, нерухомий кожух 3 і метальні лопатки 4. Кожух 3 має завантажувальний отвір 5 для загрузки ґрунту та розвантажувальний отвір 6 для його метання. Кількість метальних лопаток 4 може складати від 2 до N, а кут їх розгортання α - від 5° до 180°, що обумовлено потребами використання. Робочий орган метальної машини працює наступним чином. Через завантажувальний отвір 5 кожуху 3 ґрунт потрапляє на метальні лопатки 4, які обертаються разом з ротором 2 на валу 1. За допомоги відцентрової сили метальні лопатки 4 надають ґрунту кутове прискорення. Надалі прискорений ґрунт потрапляє до зони розвантажувального отвору 6, через який ґрунт вилітає з робочого органу. Таким чином, відбувається метання ґрунту. Використання запропонованого робочого органу метальної машини дозволяє підвищити продуктивність його використання шляхом зменшення часу перебування ґрунту на метальних лопатках та питомих енергетичних затрат на виконання операції. Джерела інформації: 1. Пат. 28499 Україна, МПК E02F 5/28. Метальник / Шебанов В.О., Бикова В.Г.; заявник та патентовласник Шебанов В.О., Бикова В.Г. - № 97052291; заяв. 19.05.1997; опубл. 16.10.2000, Бюл. № 5. 2. Пат. 2400274 Россия, МПК А62С 27/00, B65G 31/04, E02F 3/18. Фронтальный лесопожарный грунтомет / Максимов Е.И., Федорченко И.С., Голубев И.В., Голубев Д.А.; заявитель и патентообладатьель ГОУ ВПО "Сибирский государственный технологический университет". - № 2009114066/12: опубл. 13.04.2009. 3. А.с. 1758174 СССР, МКИ E02F 3/24, B65G 31/04. Роторный метатель / В.М. Найдыш, С.А. Тыльный, Н.Н. Нагорный, А.И. Караев. - № 4807783/03: заявл. 02.04.90; опубл. 30.08.92, Бюл. № 32. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Робочий орган метальної машини, що включає ротор з лопатками, що мають криволінійну робочу поверхню, розміщений у нерухомому кожусі з завантажувальним та розвантажувальним 1 UA 82322 U вікнами, який відрізняється тим, що метальні лопатки виконані у формі кривої якнайшвидшого спуску - брахістохрони. 2 UA 82322 U 3 UA 82322 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
