Екранована броня

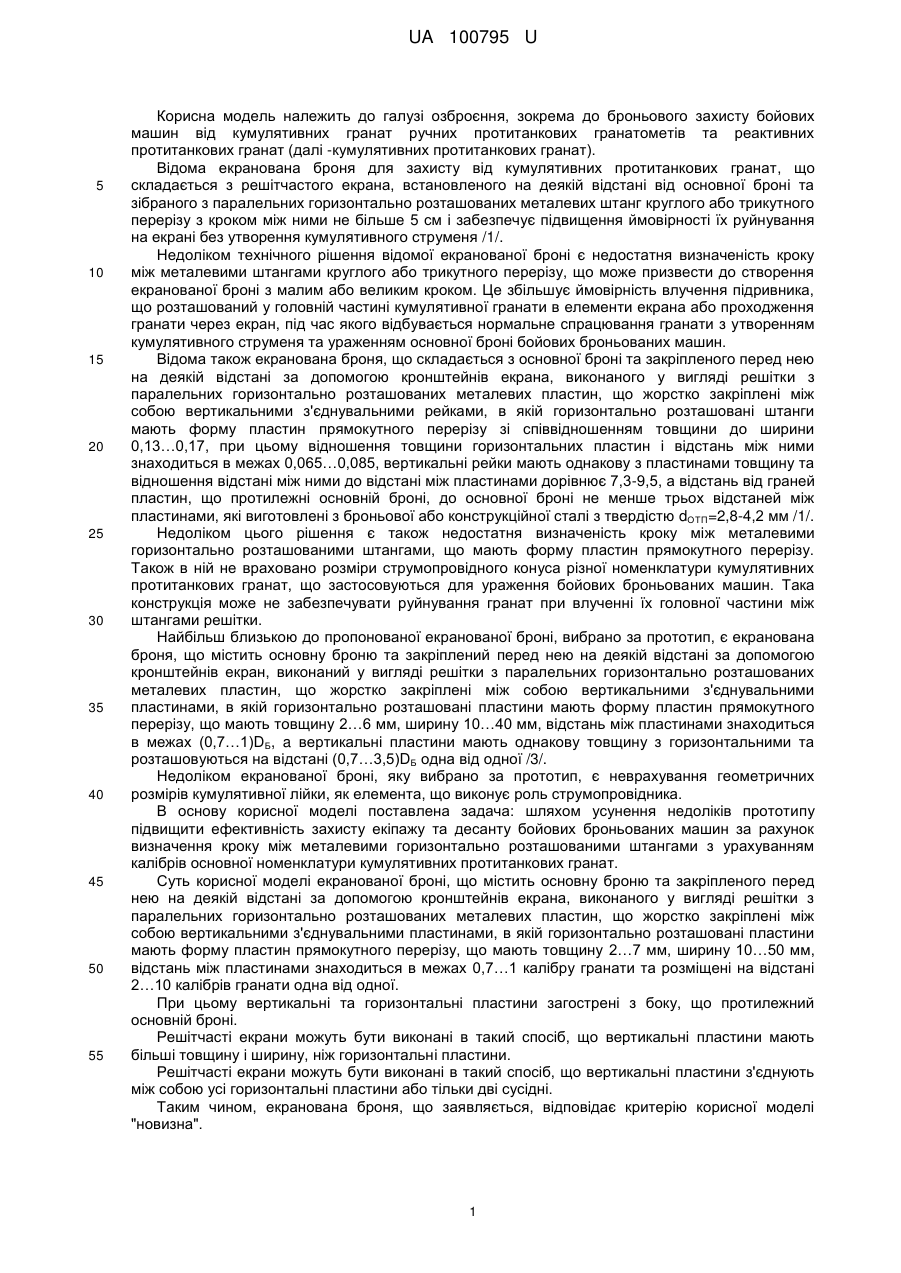

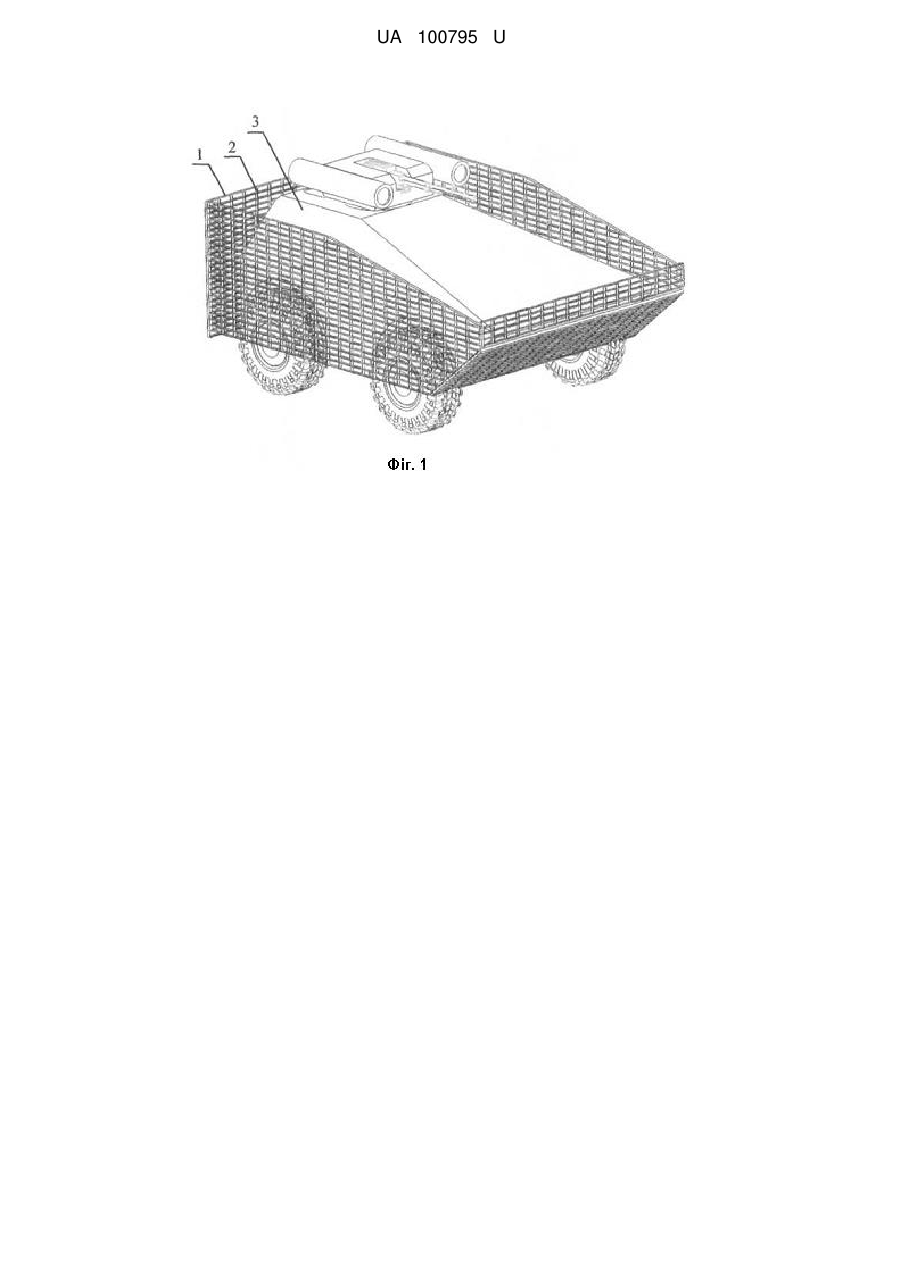

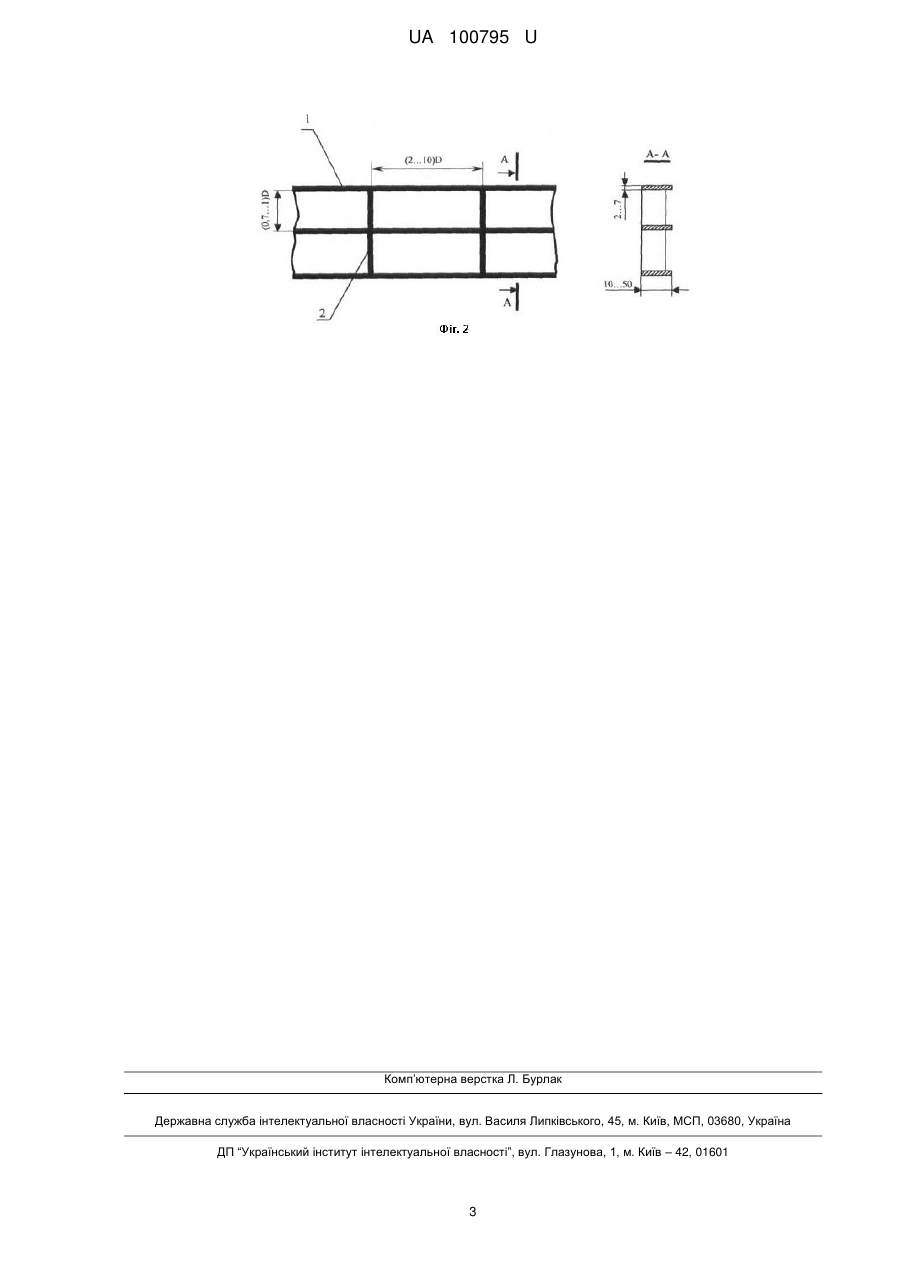

Реферат: Екранована броня містить основну броню та закріплений перед нею на деякій відстані за допомогою кронштейнів екран, виконаний у вигляді решітки з паралельних горизонтально розташованих металевих пластин, що мають форму пластин прямокутного перерізу та жорстко закріплені між собою вертикальними з'єднувальними пластинами. Відстань між пластинами визначається з урахуванням зовнішнього діаметра (калібру) різної номенклатури кумулятивних гранат ручних протитанкових гранатометів та реактивних протитанкових гранат, що застосовуються для ураження бойових броньованих машин, та мають товщину металу 2…7 мм, ширину 10…50 мм, відстань між пластинами знаходиться в межах 0,7…1 калібру гранати та розміщені на відстані 2…10 калібрів гранати одна від одної. UA 100795 U (12) UA 100795 U UA 100795 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до броньового захисту бойових машин від кумулятивних гранат ручних протитанкових гранатометів та реактивних протитанкових гранат (далі -кумулятивних протитанкових гранат). Відома екранована броня для захисту від кумулятивних протитанкових гранат, що складається з решітчастого екрана, встановленого на деякій відстані від основної броні та зібраного з паралельних горизонтально розташованих металевих штанг круглого або трикутного перерізу з кроком між ними не більше 5 см і забезпечує підвищення ймовірності їх руйнування на екрані без утворення кумулятивного струменя /1/. Недоліком технічного рішення відомої екранованої броні є недостатня визначеність кроку між металевими штангами круглого або трикутного перерізу, що може призвести до створення екранованої броні з малим або великим кроком. Це збільшує ймовірність влучення підривника, що розташований у головній частині кумулятивної гранати в елементи екрана або проходження гранати через екран, під час якого відбувається нормальне спрацювання гранати з утворенням кумулятивного струменя та ураженням основної броні бойових броньованих машин. Відома також екранована броня, що складається з основної броні та закріпленого перед нею на деякій відстані за допомогою кронштейнів екрана, виконаного у вигляді решітки з паралельних горизонтально розташованих металевих пластин, що жорстко закріплені між собою вертикальними з'єднувальними рейками, в якій горизонтально розташовані штанги мають форму пластин прямокутного перерізу зі співвідношенням товщини до ширини 0,13…0,17, при цьому відношення товщини горизонтальних пластин і відстань між ними знаходиться в межах 0,065…0,085, вертикальні рейки мають однакову з пластинами товщину та відношення відстані між ними до відстані між пластинами дорівнює 7,3-9,5, а відстань від граней пластин, що протилежні основній броні, до основної броні не менше трьох відстаней між пластинами, які виготовлені з броньової або конструкційної сталі з твердістю dОТП=2,8-4,2 мм /1/. Недоліком цього рішення є також недостатня визначеність кроку між металевими горизонтально розташованими штангами, що мають форму пластин прямокутного перерізу. Також в ній не враховано розміри струмопровідного конуса різної номенклатури кумулятивних протитанкових гранат, що застосовуються для ураження бойових броньованих машин. Така конструкція може не забезпечувати руйнування гранат при влученні їх головної частини між штангами решітки. Найбільш близькою до пропонованої екранованої броні, вибрано за прототип, є екранована броня, що містить основну броню та закріплений перед нею на деякій відстані за допомогою кронштейнів екран, виконаний у вигляді решітки з паралельних горизонтально розташованих металевих пластин, що жорстко закріплені між собою вертикальними з'єднувальними пластинами, в якій горизонтально розташовані пластини мають форму пластин прямокутного перерізу, що мають товщину 2…6 мм, ширину 10…40 мм, відстань між пластинами знаходиться в межах (0,7…1)DБ, a вертикальні пластини мають однакову товщину з горизонтальними та розташовуються на відстані (0,7…3,5)DБ одна від одної /3/. Недоліком екранованої броні, яку вибрано за прототип, є неврахування геометричних розмірів кумулятивної лійки, як елемента, що виконує роль струмопровідника. В основу корисної моделі поставлена задача: шляхом усунення недоліків прототипу підвищити ефективність захисту екіпажу та десанту бойових броньованих машин за рахунок визначення кроку між металевими горизонтально розташованими штангами з урахуванням калібрів основної номенклатури кумулятивних протитанкових гранат. Суть корисноїмоделі екранованої броні, що містить основну броню та закріпленого перед нею на деякій відстані за допомогою кронштейнів екрана, виконаного у вигляді решітки з паралельних горизонтально розташованих металевих пластин, що жорстко закріплені між собою вертикальними з'єднувальними пластинами, в якій горизонтально розташовані пластини мають форму пластин прямокутного перерізу, що мають товщину 2…7 мм, ширину 10…50 мм, відстань між пластинами знаходиться в межах 0,7…1 калібру гранати та розміщені на відстані 2…10 калібрів гранати одна від одної. При цьому вертикальні та горизонтальні пластини загострені з боку, що протилежний основній броні. Решітчасті екрани можуть бути виконані в такий спосіб, що вертикальні пластини мають більші товщину і ширину, ніж горизонтальні пластини. Решітчасті екрани можуть бути виконані в такий спосіб, що вертикальні пластини з'єднують між собою усі горизонтальні пластини або тільки дві сусідні. Таким чином, екранована броня, що заявляється, відповідає критерію корисної моделі "новизна". 1 UA 100795 U 5 10 15 20 25 30 Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 та Фіг. 2 зображено конструкцію екранованої броні, яка складається з решітчастого екрана, звареного з набору горизонтальних пластин 1 зі з'єднувальними вертикальними пластинами 2 та основної броні 3. На Фіг. 2 надано розміри решітчастого екрана. Результати проведених розрахунків та натурних випробувань показують, що ймовірність влучення головної частини кумулятивної гранати в елементи екрану при заданих геометричних розмірах з нормальним спрацюванням підривника та утворенням кумулятивного струменя є низькою. Не спрацювання протитанкової реактивної гранати шляхом руйнування її струмопровідного контуру забезпечується з ймовірністю 0,5-0,8. У випадку спрацювання реактивної протитанкової гранати від зіткнення з екраном фугасну дію вибуху на основну броню буде послаблено за рахунок відстані, а при розташуванні десанту зверху на корпусі машини це зменшує ймовірність його ураження уламками гранати. Проведені випробування підтвердили зазначені результати. Джерела інформації: 1. Патент Швеції № 183905, 1995 - аналог. 2. Патент Російської Федерації № 6048, 1998 - аналог. 3. Заявка U201410429 (рішення про видачу деклараційного патенту на корисну модель від 22.01.15) - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Екранована броня, що містить основну броню та закріплений перед нею на деякій відстані за допомогою кронштейнів екран, виконаний у вигляді решітки з паралельних горизонтально розташованих металевих пластин, що мають форму пластин прямокутного перерізу та жорстко закріплені між собою вертикальними з'єднувальними пластинами, яка відрізняється тим, що відстань між пластинами визначається з урахуванням зовнішнього діаметра (калібра) різної номенклатури кумулятивних гранат ручних протитанкових гранатометів та реактивних протитанкових гранат, що застосовуються для ураження бойових броньованих машин, та мають товщину металу 2…7 мм, ширину 10…50 мм, відстань між пластинами знаходиться в межах 0,7…1 калібру гранати та розміщені на відстані 2…10 калібрів гранати одна від одної. 2. Броня за п. 1, яка відрізняється тим, що вертикальні пластини мають більші товщину і ширину ніж горизонтальні пластини. 3. Броня за п. 1, яка відрізняється тим, що торці горизонтальних та вертикальних пластин загострені з боку, що протилежний основній броні бойової броньованої машини. 2 UA 100795 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
