Спосіб захисту від бойових вражаючих снарядів вогнепальної нарізної зброї

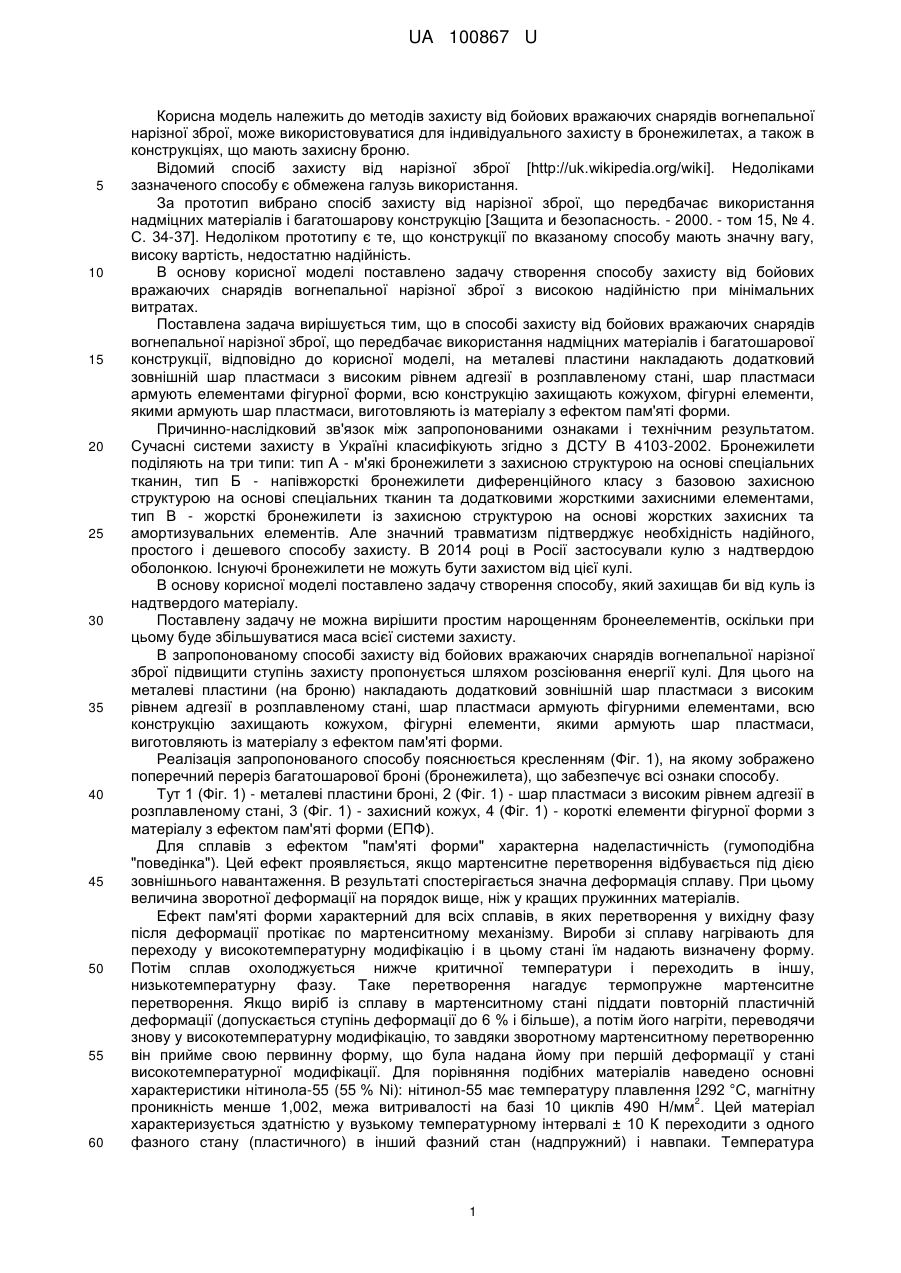

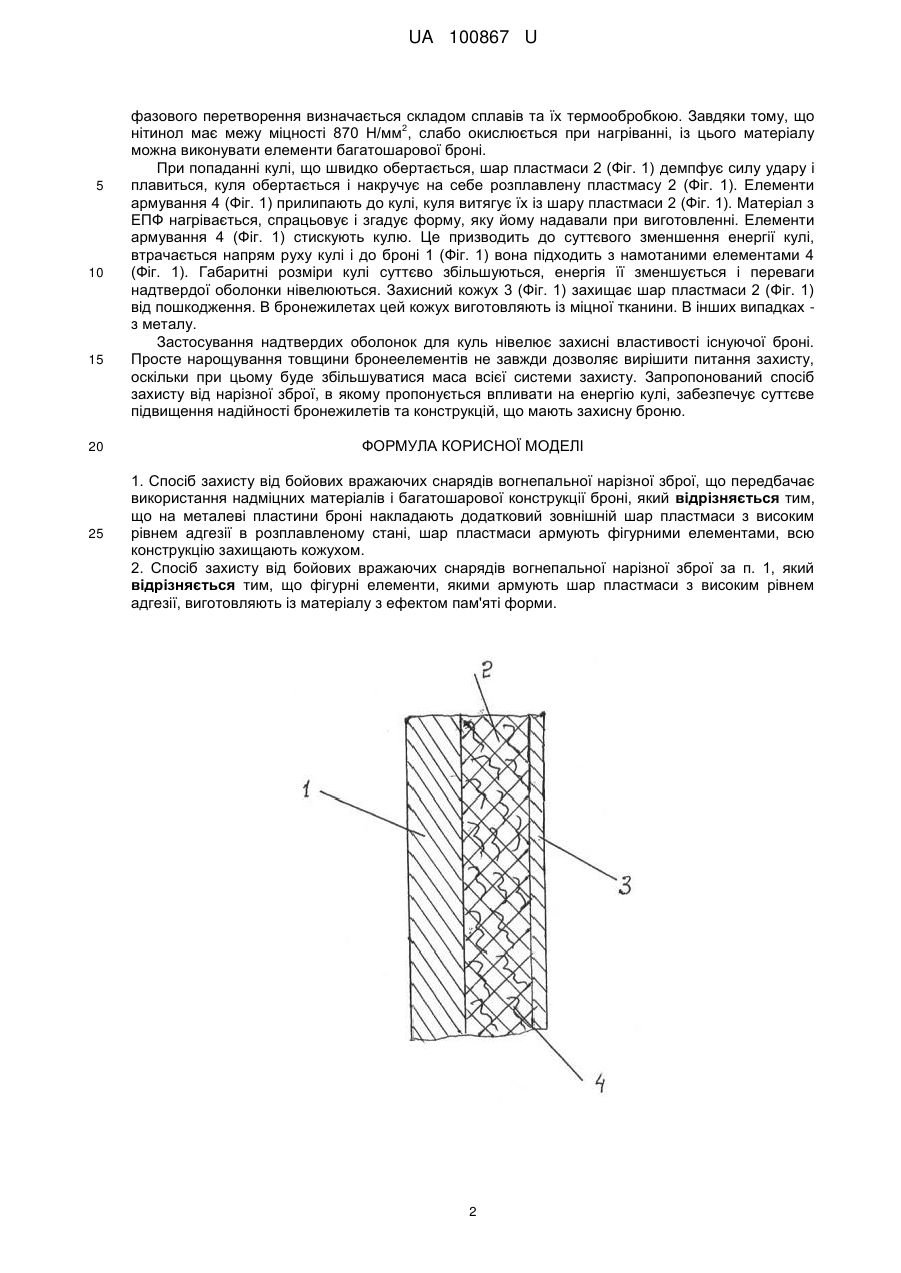

Реферат: UA 100867 U UA 100867 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до методів захисту від бойових вражаючих снарядів вогнепальної нарізної зброї, може використовуватися для індивідуального захисту в бронежилетах, а також в конструкціях, що мають захисну броню. Відомий спосіб захисту від нарізної зброї [http://uk.wikipedia.org/wiki]. Недоліками зазначеного способу є обмежена галузь використання. За прототип вибрано спосіб захисту від нарізної зброї, що передбачає використання надміцних матеріалів і багатошарову конструкцію [Защита и безопасность. - 2000. - том 15, № 4. С. 34-37]. Недоліком прототипу є те, що конструкції по вказаному способу мають значну вагу, високу вартість, недостатню надійність. В основу корисної моделі поставлено задачу створення способу захисту від бойових вражаючих снарядів вогнепальної нарізної зброї з високою надійністю при мінімальних витратах. Поставлена задача вирішується тим, що в способі захисту від бойових вражаючих снарядів вогнепальної нарізної зброї, що передбачає використання надміцних матеріалів і багатошарової конструкції, відповідно до корисної моделі, на металеві пластини накладають додатковий зовнішній шар пластмаси з високим рівнем адгезії в розплавленому стані, шар пластмаси армують елементами фігурної форми, всю конструкцію захищають кожухом, фігурні елементи, якими армують шар пластмаси, виготовляють із матеріалу з ефектом пам'яті форми. Причинно-наслідковий зв'язок між запропонованими ознаками і технічним результатом. Сучасні системи захисту в Україні класифікують згідно з ДСТУ В 4103-2002. Бронежилети поділяють на три типи: тип А - м'які бронежилети з захисною структурою на основі спеціальних тканин, тип Б - напівжорсткі бронежилети диференційного класу з базовою захисною структурою на основі спеціальних тканин та додатковими жорсткими захисними елементами, тип В - жорсткі бронежилети із захисною структурою на основі жорстких захисних та амортизувальних елементів. Але значний травматизм підтверджує необхідність надійного, простого і дешевого способу захисту. В 2014 році в Росії застосували кулю з надтвердою оболонкою. Існуючі бронежилети не можуть бути захистом від цієї кулі. В основу корисної моделі поставлено задачу створення способу, який захищав би від куль із надтвердого матеріалу. Поставлену задачу не можна вирішити простим нарощенням бронеелементів, оскільки при цьому буде збільшуватися маса всієї системи захисту. В запропонованому способі захисту від бойових вражаючих снарядів вогнепальної нарізної зброї підвищити ступінь захисту пропонується шляхом розсіювання енергії кулі. Для цього на металеві пластини (на броню) накладають додатковий зовнішній шар пластмаси з високим рівнем адгезії в розплавленому стані, шар пластмаси армують фігурними елементами, всю конструкцію захищають кожухом, фігурні елементи, якими армують шар пластмаси, виготовляють із матеріалу з ефектом пам'яті форми. Реалізація запропонованого способу пояснюється кресленням (Фіг. 1), на якому зображено поперечний переріз багатошарової броні (бронежилета), що забезпечує всі ознаки способу. Тут 1 (Фіг. 1) - металеві пластини броні, 2 (Фіг. 1) - шар пластмаси з високим рівнем адгезії в розплавленому стані, 3 (Фіг. 1) - захисний кожух, 4 (Фіг. 1) - короткі елементи фігурної форми з матеріалу з ефектом пам'яті форми (ЕПФ). Для сплавів з ефектом "пам'яті форми" характерна наделастичність (гумоподібна "поведінка"). Цей ефект проявляється, якщо мартенситне перетворення відбувається під дією зовнішнього навантаження. В результаті спостерігається значна деформація сплаву. При цьому величина зворотної деформації на порядок вище, ніж у кращих пружинних матеріалів. Ефект пам'яті форми характерний для всіх сплавів, в яких перетворення у вихідну фазу після деформації протікає по мартенситному механізму. Вироби зі сплаву нагрівають для переходу у високотемпературну модифікацію і в цьому стані їм надають визначену форму. Потім сплав охолоджується нижче критичної температури і переходить в іншу, низькотемпературну фазу. Таке перетворення нагадує термопружне мартенситне перетворення. Якщо виріб із сплаву в мартенситному стані піддати повторній пластичній деформації (допускається ступінь деформації до 6 % і більше), а потім його нагріти, переводячи знову у високотемпературну модифікацію, то завдяки зворотному мартенситному перетворенню він прийме свою первинну форму, що була надана йому при першій деформації у стані високотемпературної модифікації. Для порівняння подібних матеріалів наведено основні характеристики нітинола-55 (55 % Ni): нітинол-55 має температуру плавлення І292 °C, магнітну 2 проникність менше 1,002, межа витривалості на базі 10 циклів 490 Н/мм . Цей матеріал характеризується здатністю у вузькому температурному інтервалі ± 10 К переходити з одного фазного стану (пластичного) в інший фазний стан (надпружний) і навпаки. Температура 1 UA 100867 U 5 10 15 20 25 фазового перетворення визначається складом сплавів та їх термообробкою. Завдяки тому, що 2 нітинол має межу міцності 870 Н/мм , слабо окислюється при нагріванні, із цього матеріалу можна виконувати елементи багатошарової броні. При попаданні кулі, що швидко обертається, шар пластмаси 2 (Фіг. 1) демпфує силу удару і плавиться, куля обертається і накручує на себе розплавлену пластмасу 2 (Фіг. 1). Елементи армування 4 (Фіг. 1) прилипають до кулі, куля витягує їх із шару пластмаси 2 (Фіг. 1). Матеріал з ЕПФ нагрівається, спрацьовує і згадує форму, яку йому надавали при виготовленні. Елементи армування 4 (Фіг. 1) стискують кулю. Це призводить до суттєвого зменшення енергії кулі, втрачається напрям руху кулі і до броні 1 (Фіг. 1) вона підходить з намотаними елементами 4 (Фіг. 1). Габаритні розміри кулі суттєво збільшуються, енергія її зменшується і переваги надтвердої оболонки нівелюються. Захисний кожух 3 (Фіг. 1) захищає шар пластмаси 2 (Фіг. 1) від пошкодження. В бронежилетах цей кожух виготовляють із міцної тканини. В інших випадках з металу. Застосування надтвердих оболонок для куль нівелює захисні властивості існуючої броні. Просте нарощування товщини бронеелементів не завжди дозволяє вирішити питання захисту, оскільки при цьому буде збільшуватися маса всієї системи захисту. Запропонований спосіб захисту від нарізної зброї, в якому пропонується впливати на енергію кулі, забезпечує суттєве підвищення надійності бронежилетів та конструкцій, що мають захисну броню. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб захисту від бойових вражаючих снарядів вогнепальної нарізної зброї, що передбачає використання надміцних матеріалів і багатошарової конструкції броні, який відрізняється тим, що на металеві пластини броні накладають додатковий зовнішній шар пластмаси з високим рівнем адгезії в розплавленому стані, шар пластмаси армують фігурними елементами, всю конструкцію захищають кожухом. 2. Спосіб захисту від бойових вражаючих снарядів вогнепальної нарізної зброї за п. 1, який відрізняється тим, що фігурні елементи, якими армують шар пластмаси з високим рівнем адгезії, виготовляють із матеріалу з ефектом пам'яті форми. 2 UA 100867 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
