Стінова панель

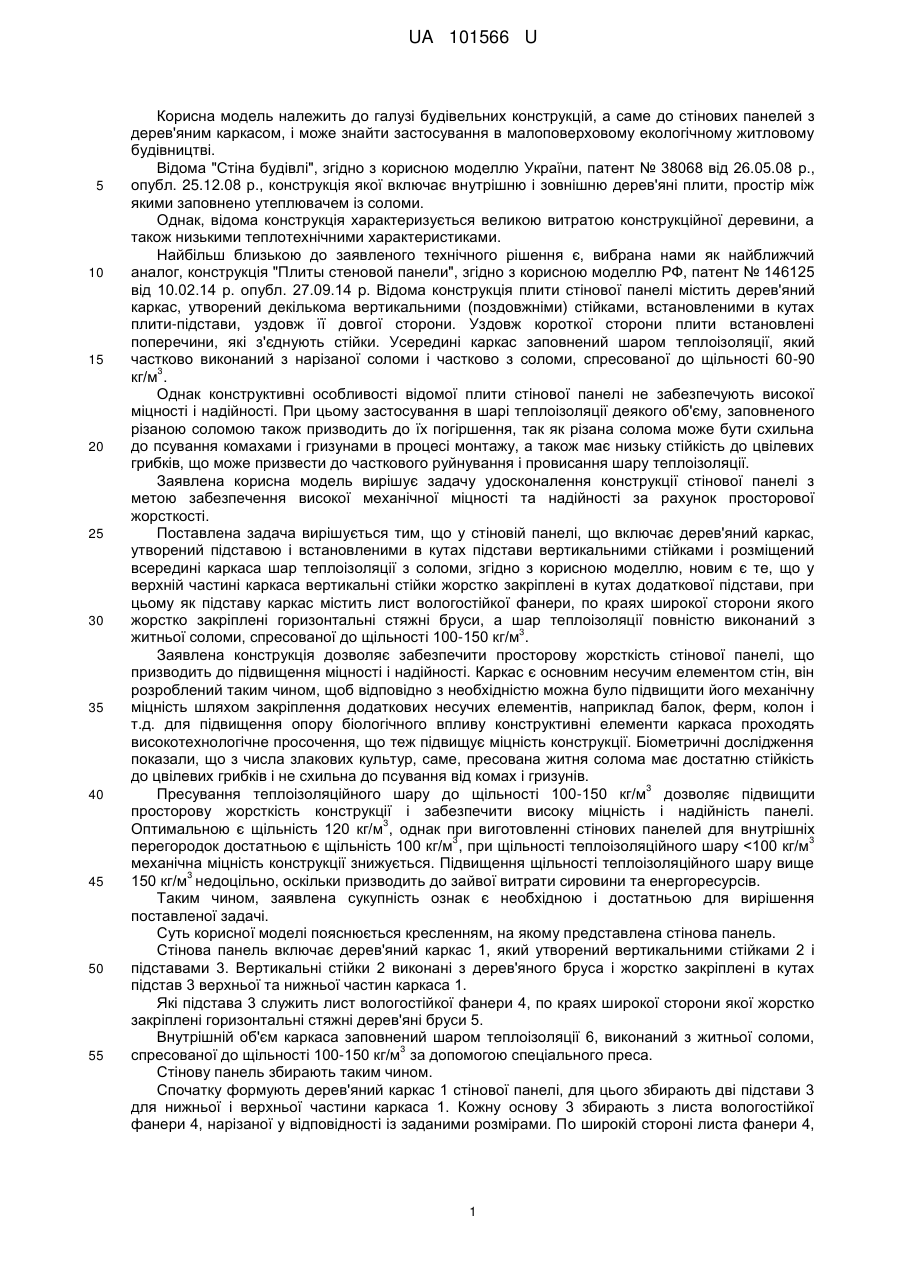

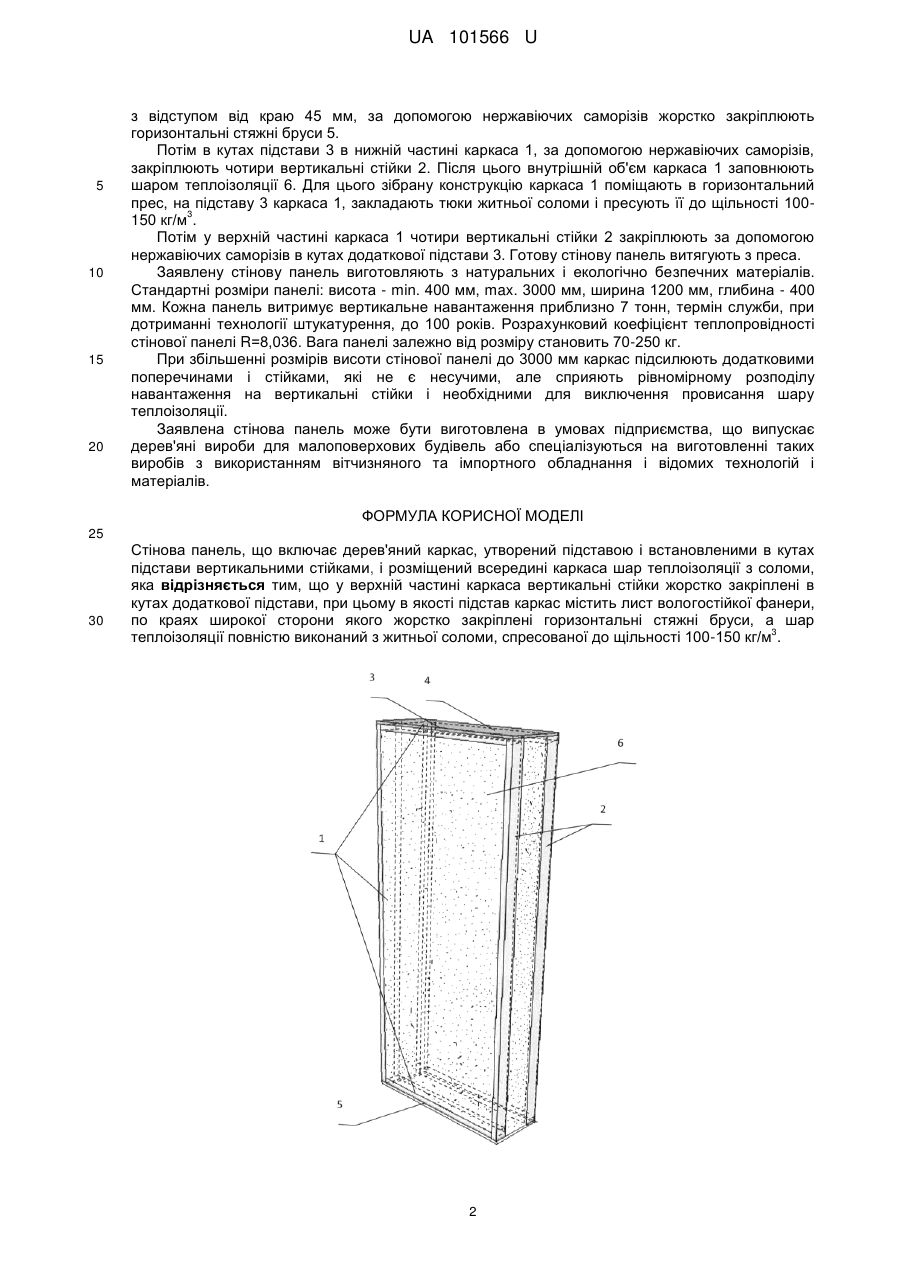

Реферат: UA 101566 U UA 101566 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівельних конструкцій, а саме до стінових панелей з дерев'яним каркасом, і може знайти застосування в малоповерховому екологічному житловому будівництві. Відома "Стіна будівлі", згідно з корисною моделлю України, патент № 38068 від 26.05.08 р., опубл. 25.12.08 р., конструкція якої включає внутрішню і зовнішню дерев'яні плити, простір між якими заповнено утеплювачем із соломи. Однак, відома конструкція характеризується великою витратою конструкційної деревини, а також низькими теплотехнічними характеристиками. Найбільш близькою до заявленого технічного рішення є, вибрана нами як найближчий аналог, конструкція "Плиты стеновой панели", згідно з корисною моделлю РФ, патент № 146125 від 10.02.14 р. опубл. 27.09.14 p. Відома конструкція плити стінової панелі містить дерев'яний каркас, утворений декількома вертикальними (поздовжніми) стійками, встановленими в кутах плити-підстави, уздовж її довгої сторони. Уздовж короткої сторони плити встановлені поперечини, які з'єднують стійки. Усередині каркас заповнений шаром теплоізоляції, який частково виконаний з нарізаної соломи і частково з соломи, спресованої до щільності 60-90 3 кг/м . Однак конструктивні особливості відомої плити стінової панелі не забезпечують високої міцності і надійності. При цьому застосування в шарі теплоізоляції деякого об'єму, заповненого різаною соломою також призводить до їх погіршення, так як різана солома може бути схильна до псування комахами і гризунами в процесі монтажу, а також має низьку стійкість до цвілевих грибків, що може призвести до часткового руйнування і провисання шару теплоізоляції. Заявлена корисна модель вирішує задачу удосконалення конструкції стінової панелі з метою забезпечення високої механічної міцності та надійності за рахунок просторової жорсткості. Поставлена задача вирішується тим, що у стіновій панелі, що включає дерев'яний каркас, утворений підставою і встановленими в кутах підстави вертикальними стійками і розміщений всередині каркаса шар теплоізоляції з соломи, згідно з корисною моделлю, новим є те, що у верхній частині каркаса вертикальні стійки жорстко закріплені в кутах додаткової підстави, при цьому як підставу каркас містить лист вологостійкої фанери, по краях широкої сторони якого жорстко закріплені горизонтальні стяжні бруси, а шар теплоізоляції повністю виконаний з 3 житньої соломи, спресованої до щільності 100-150 кг/м . Заявлена конструкція дозволяє забезпечити просторову жорсткість стінової панелі, що призводить до підвищення міцності і надійності. Каркас є основним несучим елементом стін, він розроблений таким чином, щоб відповідно з необхідністю можна було підвищити його механічну міцність шляхом закріплення додаткових несучих елементів, наприклад балок, ферм, колон і т.д. для підвищення опору біологічного впливу конструктивні елементи каркаса проходять високотехнологічне просочення, що теж підвищує міцність конструкції. Біометричні дослідження показали, що з числа злакових культур, саме, пресована житня солома має достатню стійкість до цвілевих грибків і не схильна до псування від комах і гризунів. 3 Пресування теплоізоляційного шару до щільності 100-150 кг/м дозволяє підвищити просторову жорсткість конструкції і забезпечити високу міцність і надійність панелі. 3 Оптимальною є щільність 120 кг/м , однак при виготовленні стінових панелей для внутрішніх 3 3 перегородок достатньою є щільність 100 кг/м , при щільності теплоізоляційного шару
