Піч туристична

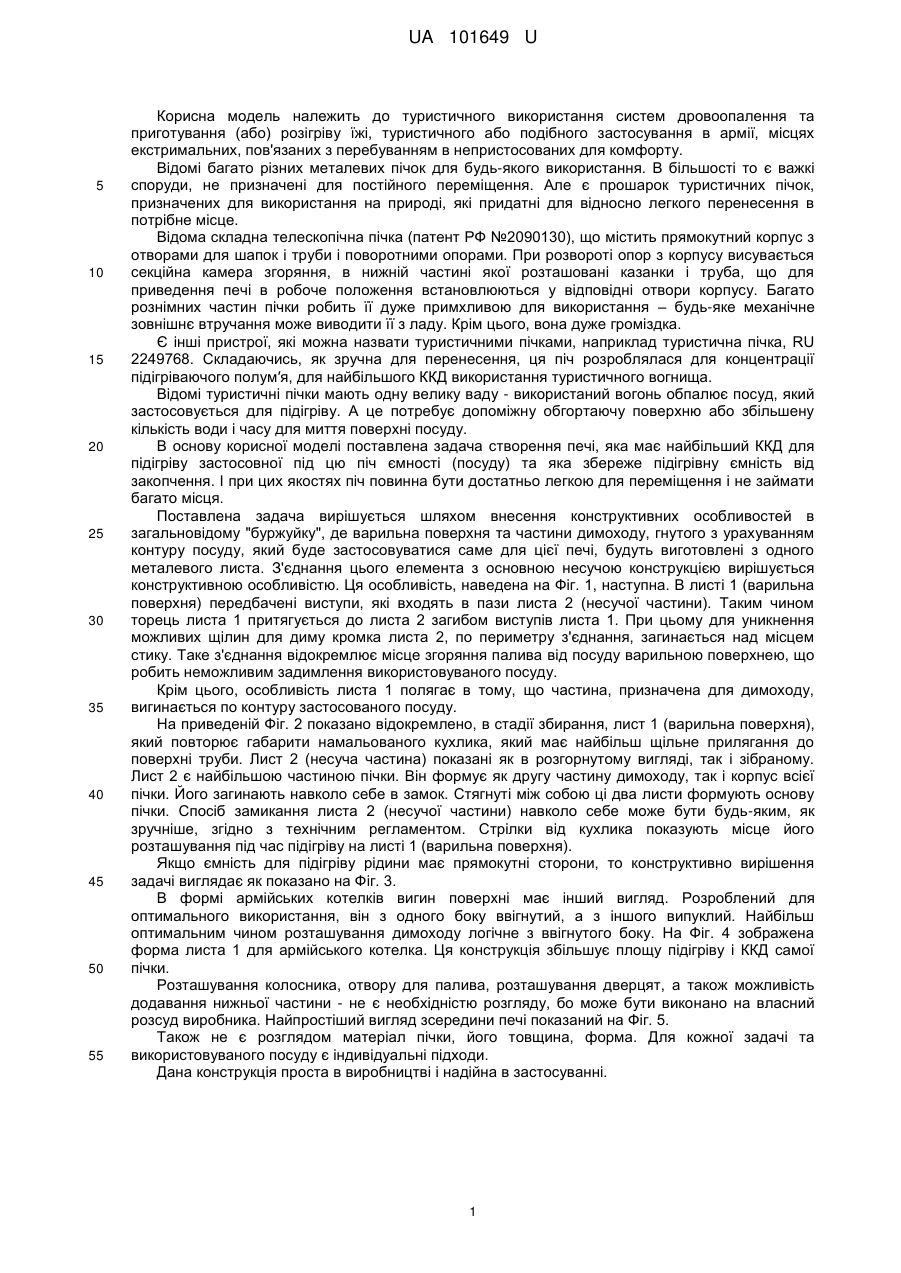

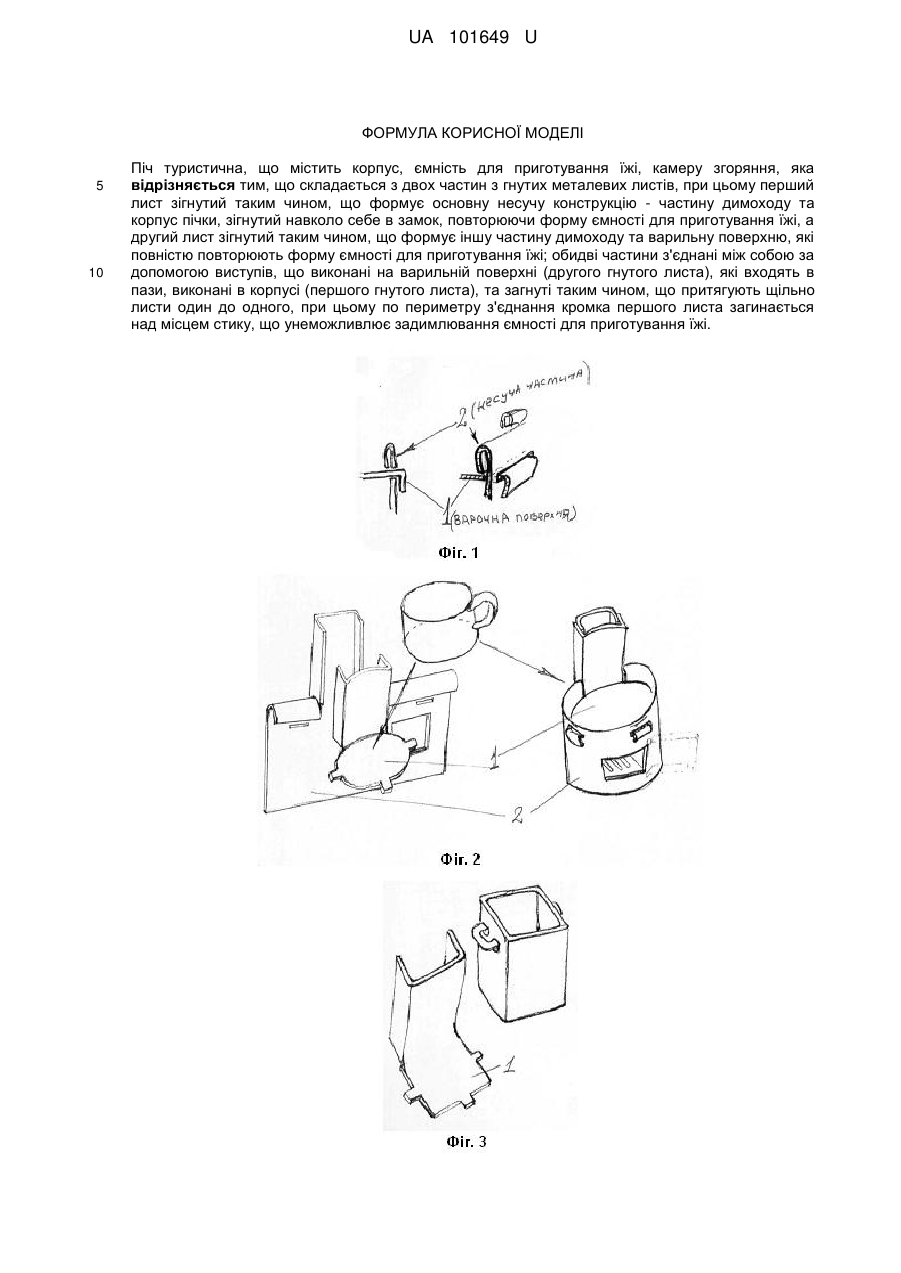

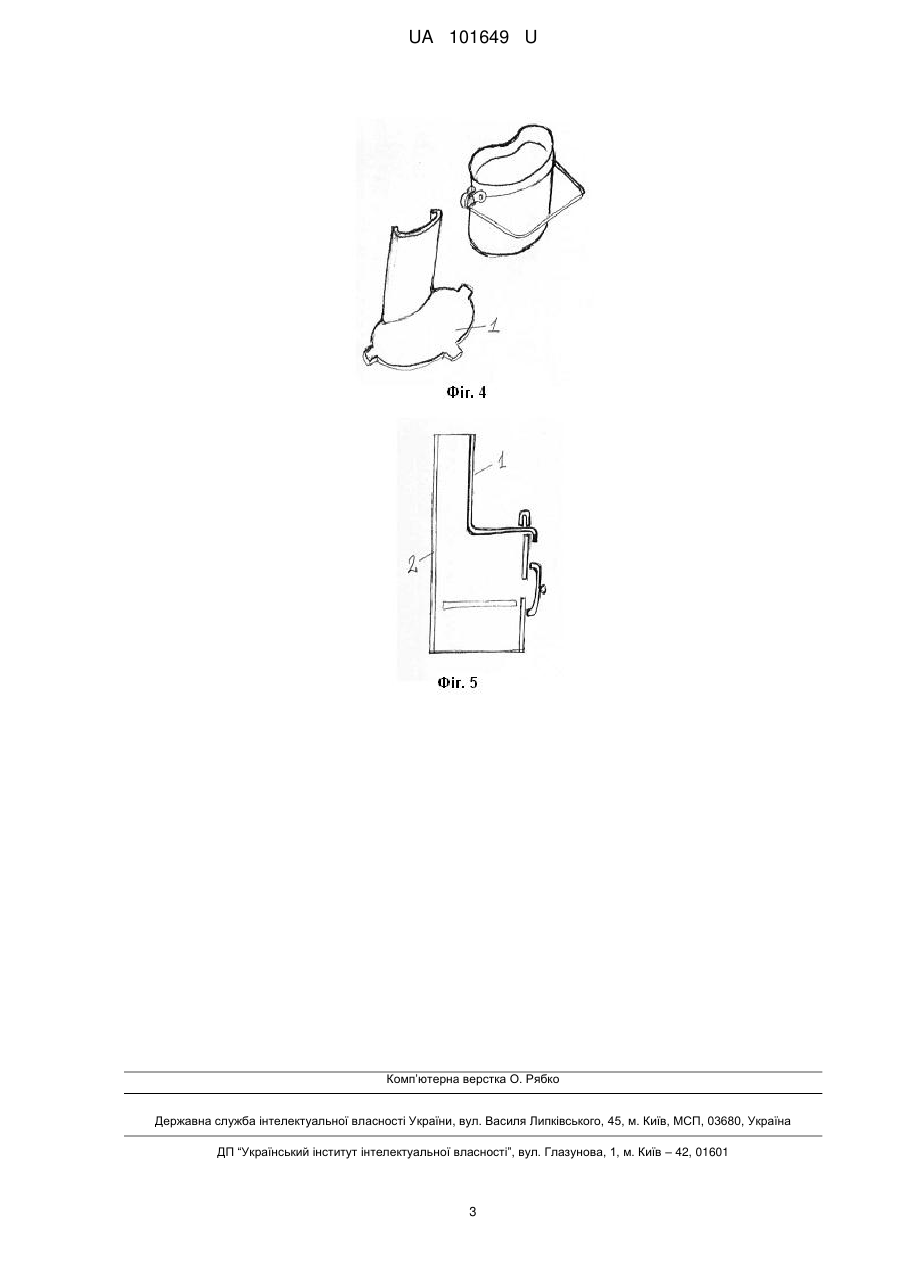

Реферат: UA 101649 U UA 101649 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до туристичного використання систем дровоопалення та приготування (або) розігріву їжі, туристичного або подібного застосування в армії, місцях екстримальних, пов'язаних з перебуванням в непристосованих для комфорту. Відомі багато різних металевих пічок для будь-якого використання. В більшості то є важкі споруди, не призначені для постійного переміщення. Але є прошарок туристичних пічок, призначених для використання на природі, які придатні для відносно легкого перенесення в потрібне місце. Відома складна телескопічна пічка (патент РФ №2090130), що містить прямокутний корпус з отворами для шапок і труби і поворотними опорами. При розвороті опор з корпусу висувається секційна камера згоряння, в нижній частині якої розташовані казанки і труба, що для приведення печі в робоче положення встановлюються у відповідні отвори корпусу. Багато рознімних частин пічки робить її дуже примхливою для використання – будь-яке механічне зовнішнє втручання може виводити її з ладу. Крім цього, вона дуже громіздка. Є інші пристрої, які можна назвати туристичними пічками, наприклад туристична пічка, RU 2249768. Складаючись, як зручна для перенесення, ця піч розроблялася для концентрації підігріваючого полум′я, для найбільшого ККД використання туристичного вогнища. Відомі туристичні пічки мають одну велику ваду - використаний вогонь обпалює посуд, який застосовується для підігріву. А це потребує допоміжну обгортаючу поверхню або збільшену кількість води і часу для миття поверхні посуду. В основу корисної моделі поставлена задача створення печі, яка має найбільший ККД для підігріву застосовної під цю піч ємності (посуду) та яка збереже підігрівну ємність від закопчення. І при цих якостях піч повинна бути достатньо легкою для переміщення і не займати багато місця. Поставлена задача вирішується шляхом внесення конструктивних особливостей в загальновідому "буржуйку", де варильна поверхня та частини димоходу, гнутого з урахуванням контуру посуду, який буде застосовуватися саме для цієї печі, будуть виготовлені з одного металевого листа. З'єднання цього елемента з основною несучою конструкцією вирішується конструктивною особливістю. Ця особливість, наведена на Фіг. 1, наступна. В листі 1 (варильна поверхня) передбачені виступи, які входять в пази листа 2 (несучої частини). Таким чином торець листа 1 притягується до листа 2 загибом виступів листа 1. При цьому для уникнення можливих щілин для диму кромка листа 2, по периметру з'єднання, загинається над місцем стику. Таке з'єднання відокремлює місце згоряння палива від посуду варильною поверхнею, що робить неможливим задимлення використовуваного посуду. Крім цього, особливість листа 1 полягає в тому, що частина, призначена для димоходу, вигинається по контуру застосованого посуду. На приведеній Фіг. 2 показано відокремлено, в стадії збирання, лист 1 (варильна поверхня), який повторює габарити намальованого кухлика, який має найбільш щільне прилягання до поверхні труби. Лист 2 (несуча частина) показані як в розгорнутому вигляді, так і зібраному. Лист 2 є найбільшою частиною пічки. Він формує як другу частину димоходу, так і корпус всієї пічки. Його загинають навколо себе в замок. Стягнуті між собою ці два листи формують основу пічки. Спосіб замикання листа 2 (несучої частини) навколо себе може бути будь-яким, як зручніше, згідно з технічним регламентом. Стрілки від кухлика показують місце його розташування під час підігріву на листі 1 (варильна поверхня). Якщо ємність для підігріву рідини має прямокутні сторони, то конструктивно вирішення задачі виглядає як показано на Фіг. 3. В формі армійських котелків вигин поверхні має інший вигляд. Розроблений для оптимального використання, він з одного боку ввігнутий, а з іншого випуклий. Найбільш оптимальним чином розташування димоходу логічне з ввігнутого боку. На Фіг. 4 зображена форма листа 1 для армійського котелка. Ця конструкція збільшує площу підігріву і ККД самої пічки. Розташування колосника, отвору для палива, розташування дверцят, а також можливість додавання нижньої частини - не є необхідністю розгляду, бо може бути виконано на власний розсуд виробника. Найпростіший вигляд зсередини печі показаний на Фіг. 5. Також не є розглядом матеріал пічки, його товщина, форма. Для кожної задачі та використовуваного посуду є індивідуальні підходи. Дана конструкція проста в виробництві і надійна в застосуванні. 1 UA 101649 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Піч туристична, що містить корпус, ємність для приготування їжі, камеру згоряння, яка відрізняється тим, що складається з двох частин з гнутих металевих листів, при цьому перший лист зігнутий таким чином, що формує основну несучу конструкцію - частину димоходу та корпус пічки, зігнутий навколо себе в замок, повторюючи форму ємності для приготування їжі, а другий лист зігнутий таким чином, що формує іншу частину димоходу та варильну поверхню, які повністю повторюють форму ємності для приготування їжі; обидві частини з'єднані між собою за допомогою виступів, що виконані на варильній поверхні (другого гнутого листа), які входять в пази, виконані в корпусі (першого гнутого листа), та загнуті таким чином, що притягують щільно листи один до одного, при цьому по периметру з'єднання кромка першого листа загинається над місцем стику, що унеможливлює задимлювання ємності для приготування їжі. UA 101649 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
