Вентиль

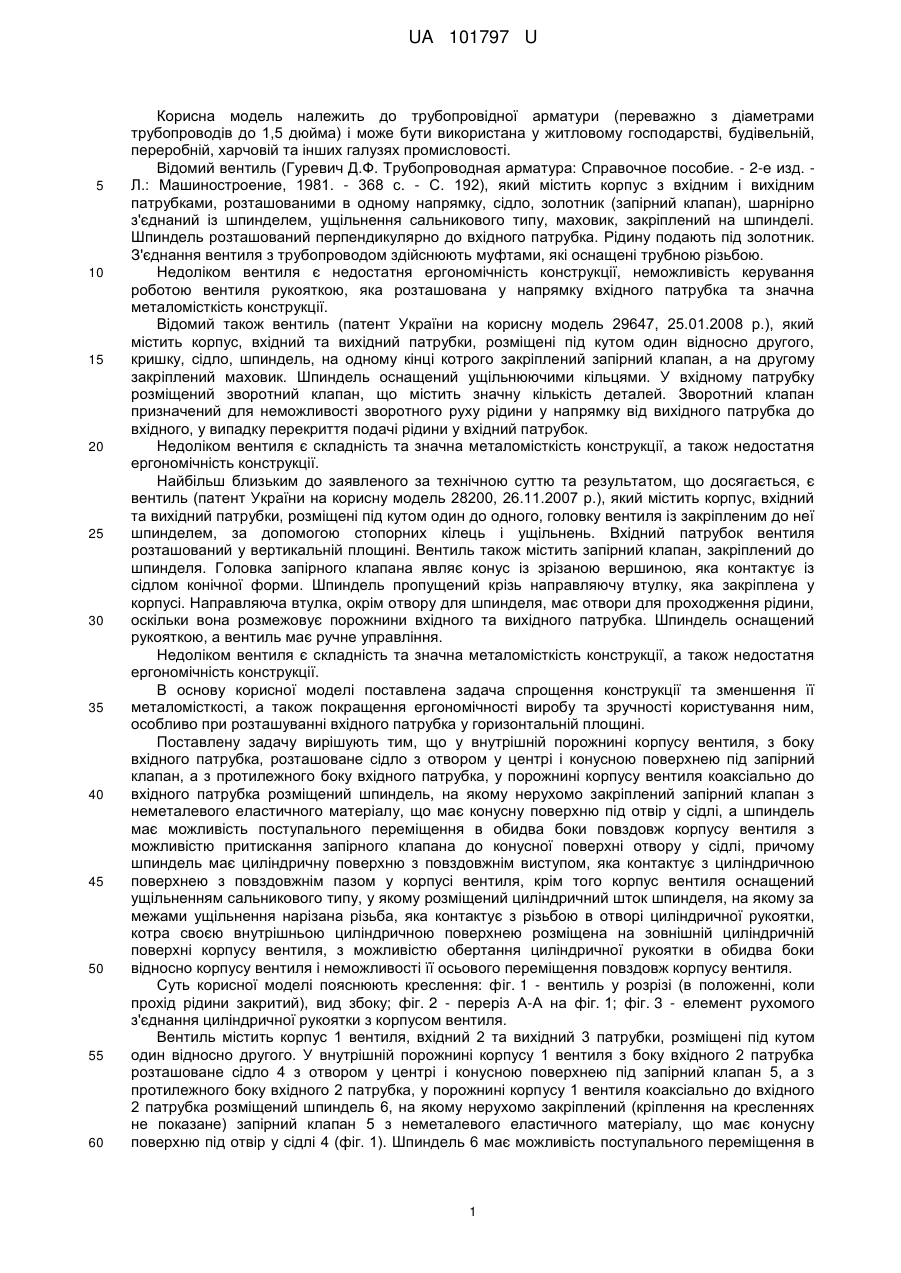

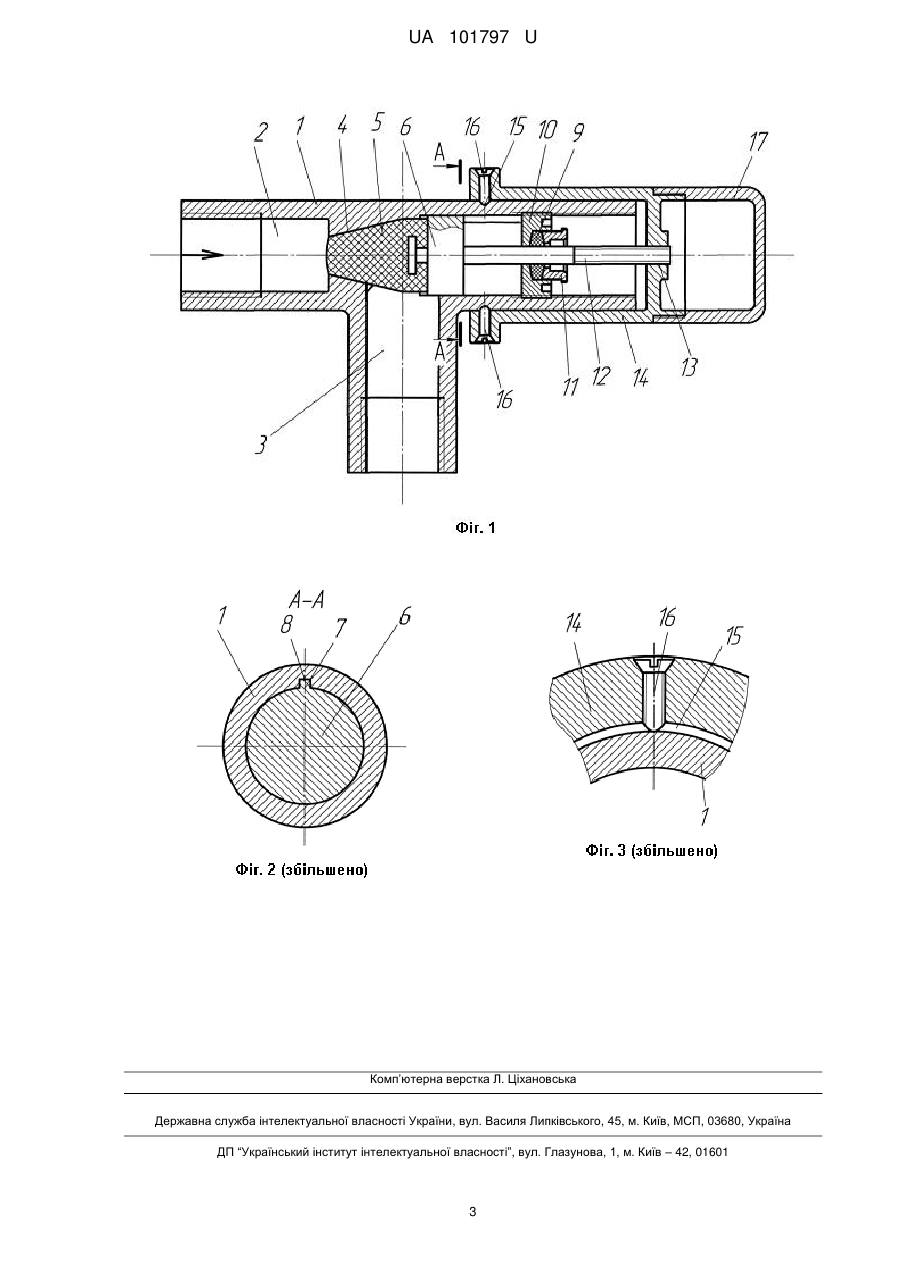

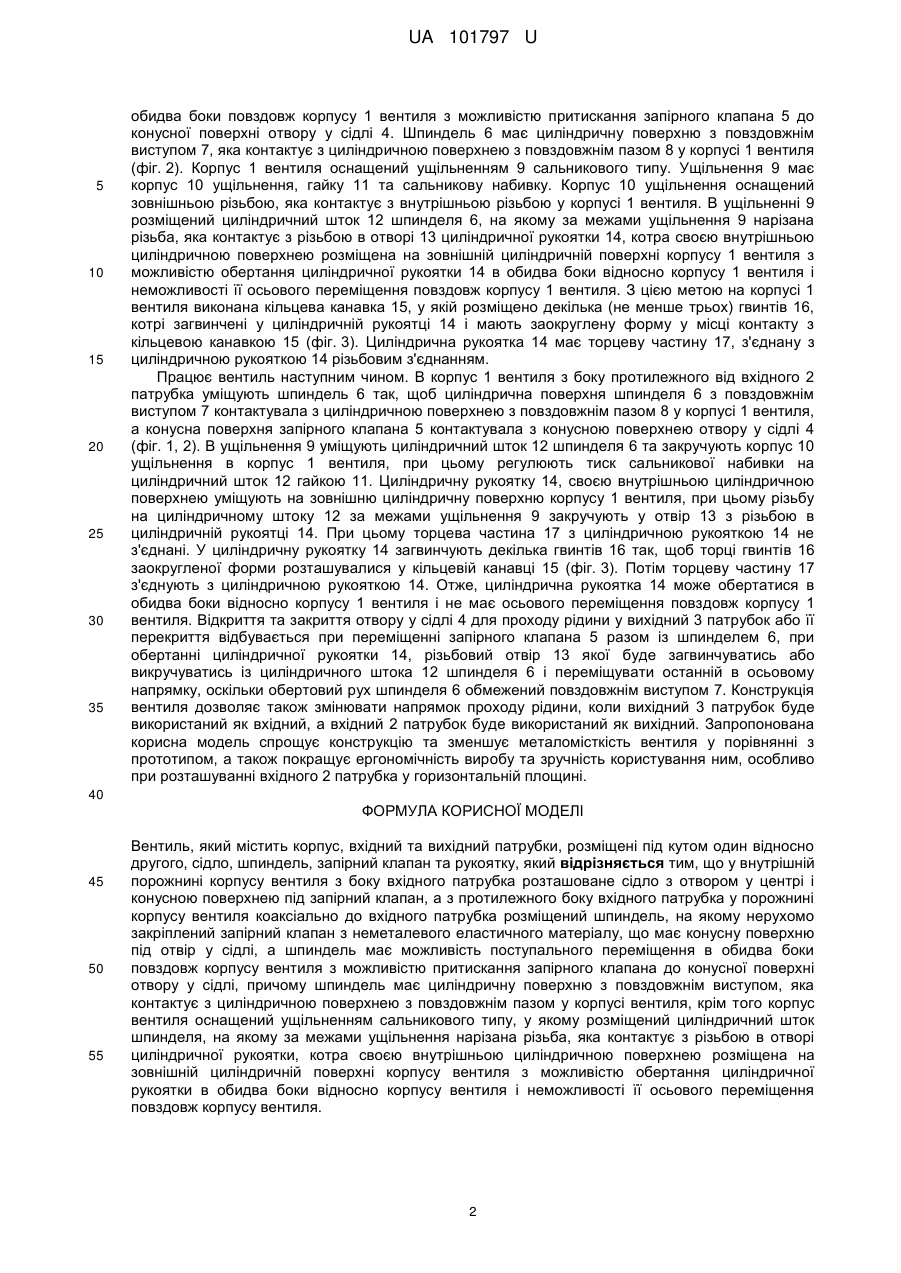

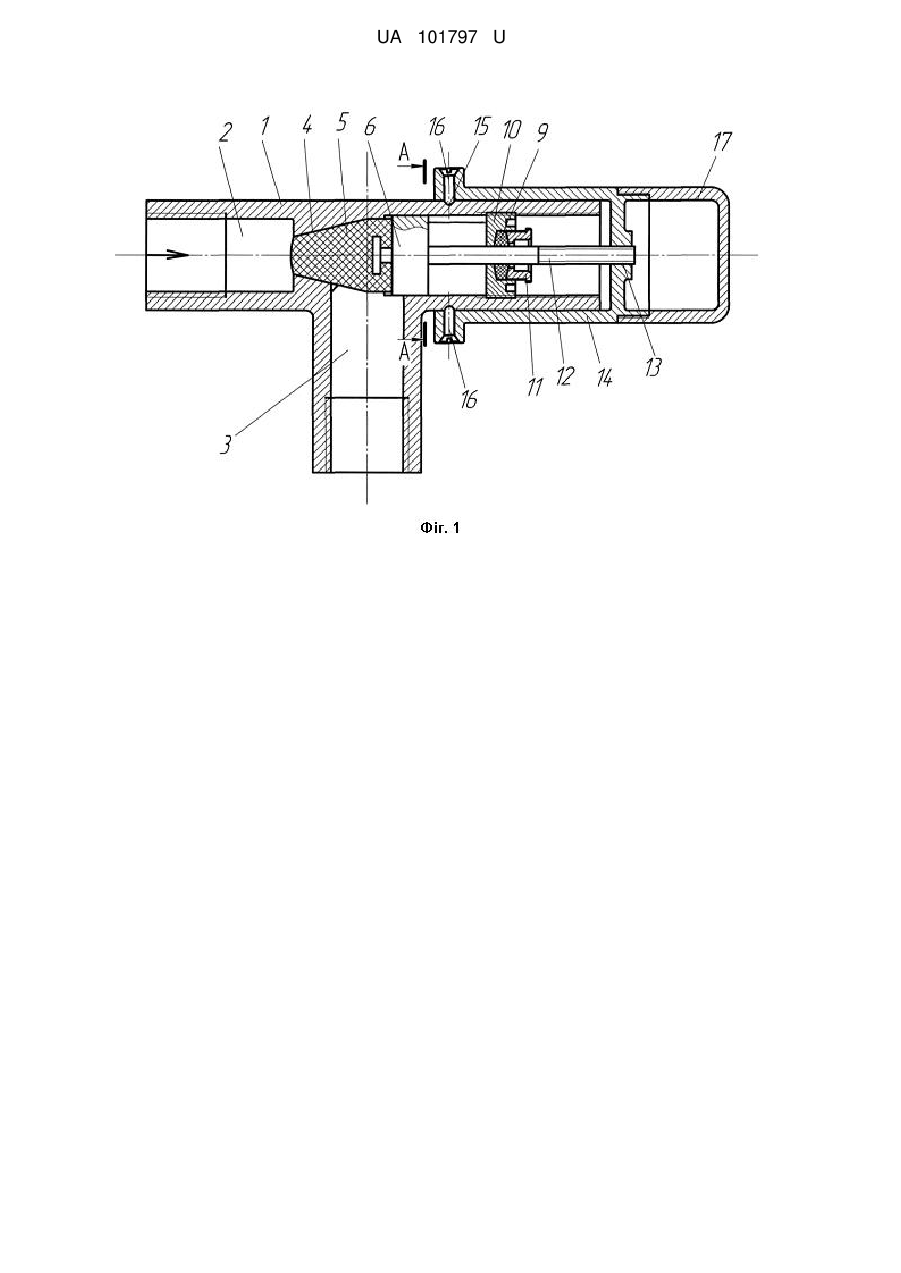

Реферат: Вентиль містить корпус, вхідний та вихідний патрубки, розміщені під кутом один відносно другого, сідло, шпиндель, запірний клапан та рукоятку. У внутрішній порожнині корпусу вентиля з боку вхідного патрубка розташоване сідло з отвором у центрі і конусною поверхнею під запірний клапан, а з протилежного боку вхідного патрубка у порожнині корпусу вентиля коаксіально до вхідного патрубка розміщений шпиндель, на якому нерухомо закріплений запірний клапан з неметалевого еластичного матеріалу, що має конусну поверхню під отвір у сідлі. Шпиндель має можливість поступального переміщення в обидва боки повздовж корпусу вентиля з можливістю притискання запірного клапана до конусної поверхні отвору у сідлі. Шпиндель має циліндричну поверхню з повздовжнім виступом, яка контактує з циліндричною поверхнею з повздовжнім пазом у корпусі вентиля. Корпус вентиля оснащений ущільненням сальникового типу, в якому розміщений циліндричний шток шпинделя, на якому за межами ущільнення нарізана різьба, яка контактує з різьбою в отворі циліндричної рукоятки, яка своєю внутрішньою циліндричною поверхнею розміщена на зовнішній циліндричній поверхні корпусу вентиля з можливістю обертання циліндричної рукоятки в обидва боки відносно корпусу вентиля і неможливості її осьового переміщення повздовж корпусу вентиля. UA 101797 U (12) UA 101797 U UA 101797 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до трубопровідної арматури (переважно з діаметрами трубопроводів до 1,5 дюйма) і може бути використана у житловому господарстві, будівельній, переробній, харчовій та інших галузях промисловості. Відомий вентиль (Гуревич Д.Ф. Трубопроводная арматура: Справочное пособие. - 2-е изд. Л.: Машиностроение, 1981. - 368 с. - С. 192), який містить корпус з вхідним і вихідним патрубками, розташованими в одному напрямку, сідло, золотник (запірний клапан), шарнірно з'єднаний із шпинделем, ущільнення сальникового типу, маховик, закріплений на шпинделі. Шпиндель розташований перпендикулярно до вхідного патрубка. Рідину подають під золотник. З'єднання вентиля з трубопроводом здійснюють муфтами, які оснащені трубною різьбою. Недоліком вентиля є недостатня ергономічність конструкції, неможливість керування роботою вентиля рукояткою, яка розташована у напрямку вхідного патрубка та значна металомісткість конструкції. Відомий також вентиль (патент України на корисну модель 29647, 25.01.2008 p.), який містить корпус, вхідний та вихідний патрубки, розміщені під кутом один відносно другого, кришку, сідло, шпиндель, на одному кінці котрого закріплений запірний клапан, а на другому закріплений маховик. Шпиндель оснащений ущільнюючими кільцями. У вхідному патрубку розміщений зворотний клапан, що містить значну кількість деталей. Зворотний клапан призначений для неможливості зворотного руху рідини у напрямку від вихідного патрубка до вхідного, у випадку перекриття подачі рідини у вхідний патрубок. Недоліком вентиля є складність та значна металомісткість конструкції, а також недостатня ергономічність конструкції. Найбільш близьким до заявленого за технічною суттю та результатом, що досягається, є вентиль (патент України на корисну модель 28200, 26.11.2007 p.), який містить корпус, вхідний та вихідний патрубки, розміщені під кутом один до одного, головку вентиля із закріпленим до неї шпинделем, за допомогою стопорних кілець і ущільнень. Вхідний патрубок вентиля розташований у вертикальній площині. Вентиль також містить запірний клапан, закріплений до шпинделя. Головка запірного клапана являє конус із зрізаною вершиною, яка контактує із сідлом конічної форми. Шпиндель пропущений крізь направляючу втулку, яка закріплена у корпусі. Направляюча втулка, окрім отвору для шпинделя, має отвори для проходження рідини, оскільки вона розмежовує порожнини вхідного та вихідного патрубка. Шпиндель оснащений рукояткою, а вентиль має ручне управління. Недоліком вентиля є складність та значна металомісткість конструкції, а також недостатня ергономічність конструкції. В основу корисної моделі поставлена задача спрощення конструкції та зменшення її металомісткості, а також покращення ергономічності виробу та зручності користування ним, особливо при розташуванні вхідного патрубка у горизонтальній площині. Поставлену задачу вирішують тим, що у внутрішній порожнині корпусу вентиля, з боку вхідного патрубка, розташоване сідло з отвором у центрі і конусною поверхнею під запірний клапан, а з протилежного боку вхідного патрубка, у порожнині корпусу вентиля коаксіально до вхідного патрубка розміщений шпиндель, на якому нерухомо закріплений запірний клапан з неметалевого еластичного матеріалу, що має конусну поверхню під отвір у сідлі, а шпиндель має можливість поступального переміщення в обидва боки повздовж корпусу вентиля з можливістю притискання запірного клапана до конусної поверхні отвору у сідлі, причому шпиндель має циліндричну поверхню з повздовжнім виступом, яка контактує з циліндричною поверхнею з повздовжнім пазом у корпусі вентиля, крім того корпус вентиля оснащений ущільненням сальникового типу, у якому розміщений циліндричний шток шпинделя, на якому за межами ущільнення нарізана різьба, яка контактує з різьбою в отворі циліндричної рукоятки, котра своєю внутрішньою циліндричною поверхнею розміщена на зовнішній циліндричній поверхні корпусу вентиля, з можливістю обертання циліндричної рукоятки в обидва боки відносно корпусу вентиля і неможливості її осьового переміщення повздовж корпусу вентиля. Суть корисної моделі пояснюють креслення: фіг. 1 - вентиль у розрізі (в положенні, коли прохід рідини закритий), вид збоку; фіг. 2 - переріз А-А на фіг. 1; фіг. 3 - елемент рухомого з'єднання циліндричної рукоятки з корпусом вентиля. Вентиль містить корпус 1 вентиля, вхідний 2 та вихідний 3 патрубки, розміщені під кутом один відносно другого. У внутрішній порожнині корпусу 1 вентиля з боку вхідного 2 патрубка розташоване сідло 4 з отвором у центрі і конусною поверхнею під запірний клапан 5, а з протилежного боку вхідного 2 патрубка, у порожнині корпусу 1 вентиля коаксіально до вхідного 2 патрубка розміщений шпиндель 6, на якому нерухомо закріплений (кріплення на кресленнях не показане) запірний клапан 5 з неметалевого еластичного матеріалу, що має конусну поверхню під отвір у сідлі 4 (фіг. 1). Шпиндель 6 має можливість поступального переміщення в 1 UA 101797 U 5 10 15 20 25 30 35 обидва боки повздовж корпусу 1 вентиля з можливістю притискання запірного клапана 5 до конусної поверхні отвору у сідлі 4. Шпиндель 6 має циліндричну поверхню з повздовжнім виступом 7, яка контактує з циліндричною поверхнею з повздовжнім пазом 8 у корпусі 1 вентиля (фіг. 2). Корпус 1 вентиля оснащений ущільненням 9 сальникового типу. Ущільнення 9 має корпус 10 ущільнення, гайку 11 та сальникову набивку. Корпус 10 ущільнення оснащений зовнішньою різьбою, яка контактує з внутрішньою різьбою у корпусі 1 вентиля. В ущільненні 9 розміщений циліндричний шток 12 шпинделя 6, на якому за межами ущільнення 9 нарізана різьба, яка контактує з різьбою в отворі 13 циліндричної рукоятки 14, котра своєю внутрішньою циліндричною поверхнею розміщена на зовнішній циліндричній поверхні корпусу 1 вентиля з можливістю обертання циліндричної рукоятки 14 в обидва боки відносно корпусу 1 вентиля і неможливості її осьового переміщення повздовж корпусу 1 вентиля. З цією метою на корпусі 1 вентиля виконана кільцева канавка 15, у якій розміщено декілька (не менше трьох) гвинтів 16, котрі загвинчені у циліндричній рукоятці 14 і мають заокруглену форму у місці контакту з кільцевою канавкою 15 (фіг. 3). Циліндрична рукоятка 14 має торцеву частину 17, з'єднану з циліндричною рукояткою 14 різьбовим з'єднанням. Працює вентиль наступним чином. В корпус 1 вентиля з боку протилежного від вхідного 2 патрубка уміщують шпиндель 6 так, щоб циліндрична поверхня шпинделя 6 з повздовжнім виступом 7 контактувала з циліндричною поверхнею з повздовжнім пазом 8 у корпусі 1 вентиля, а конусна поверхня запірного клапана 5 контактувала з конусною поверхнею отвору у сідлі 4 (фіг. 1, 2). В ущільнення 9 уміщують циліндричний шток 12 шпинделя 6 та закручують корпус 10 ущільнення в корпус 1 вентиля, при цьому регулюють тиск сальникової набивки на циліндричний шток 12 гайкою 11. Циліндричну рукоятку 14, своєю внутрішньою циліндричною поверхнею уміщують на зовнішню циліндричну поверхню корпусу 1 вентиля, при цьому різьбу на циліндричному штоку 12 за межами ущільнення 9 закручують у отвір 13 з різьбою в циліндричній рукоятці 14. При цьому торцева частина 17 з циліндричною рукояткою 14 не з'єднані. У циліндричну рукоятку 14 загвинчують декілька гвинтів 16 так, щоб торці гвинтів 16 заокругленої форми розташувалися у кільцевій канавці 15 (фіг. 3). Потім торцеву частину 17 з'єднують з циліндричною рукояткою 14. Отже, циліндрична рукоятка 14 може обертатися в обидва боки відносно корпусу 1 вентиля і не має осьового переміщення повздовж корпусу 1 вентиля. Відкриття та закриття отвору у сідлі 4 для проходу рідини у вихідний 3 патрубок або її перекриття відбувається при переміщенні запірного клапана 5 разом із шпинделем 6, при обертанні циліндричної рукоятки 14, різьбовий отвір 13 якої буде загвинчуватись або викручуватись із циліндричного штока 12 шпинделя 6 і переміщувати останній в осьовому напрямку, оскільки обертовий рух шпинделя 6 обмежений повздовжнім виступом 7. Конструкція вентиля дозволяє також змінювати напрямок проходу рідини, коли вихідний 3 патрубок буде використаний як вхідний, а вхідний 2 патрубок буде використаний як вихідний. Запропонована корисна модель спрощує конструкцію та зменшує металомісткість вентиля у порівнянні з прототипом, а також покращує ергономічність виробу та зручність користування ним, особливо при розташуванні вхідного 2 патрубка у горизонтальній площині. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Вентиль, який містить корпус, вхідний та вихідний патрубки, розміщені під кутом один відносно другого, сідло, шпиндель, запірний клапан та рукоятку, який відрізняється тим, що у внутрішній порожнині корпусу вентиля з боку вхідного патрубка розташоване сідло з отвором у центрі і конусною поверхнею під запірний клапан, а з протилежного боку вхідного патрубка у порожнині корпусу вентиля коаксіально до вхідного патрубка розміщений шпиндель, на якому нерухомо закріплений запірний клапан з неметалевого еластичного матеріалу, що має конусну поверхню під отвір у сідлі, а шпиндель має можливість поступального переміщення в обидва боки повздовж корпусу вентиля з можливістю притискання запірного клапана до конусної поверхні отвору у сідлі, причому шпиндель має циліндричну поверхню з повздовжнім виступом, яка контактує з циліндричною поверхнею з повздовжнім пазом у корпусі вентиля, крім того корпус вентиля оснащений ущільненням сальникового типу, у якому розміщений циліндричний шток шпинделя, на якому за межами ущільнення нарізана різьба, яка контактує з різьбою в отворі циліндричної рукоятки, котра своєю внутрішньою циліндричною поверхнею розміщена на зовнішній циліндричній поверхні корпусу вентиля з можливістю обертання циліндричної рукоятки в обидва боки відносно корпусу вентиля і неможливості її осьового переміщення повздовж корпусу вентиля. 2 UA 101797 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
