Пристрій для формування фасонних виробів литтям під тиском

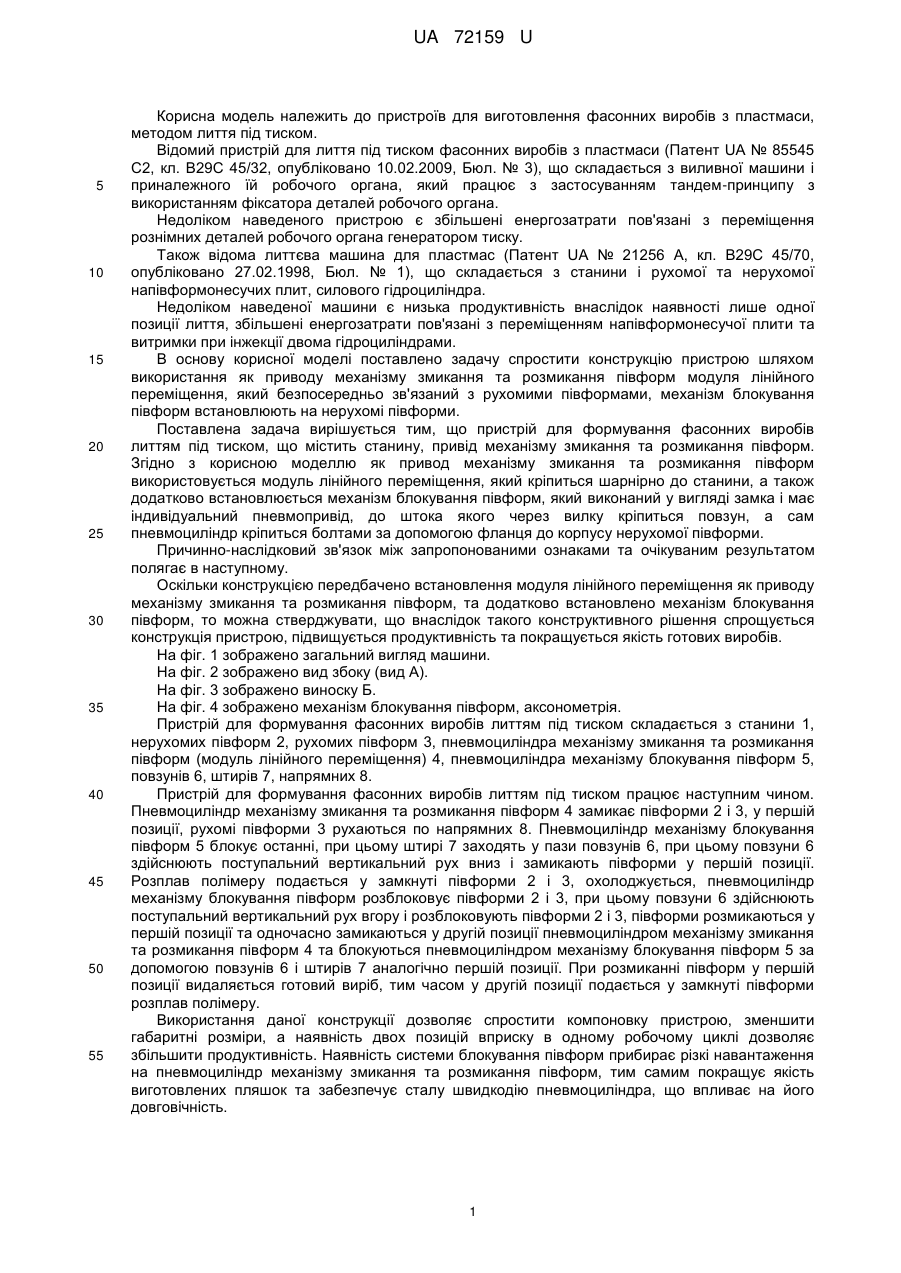

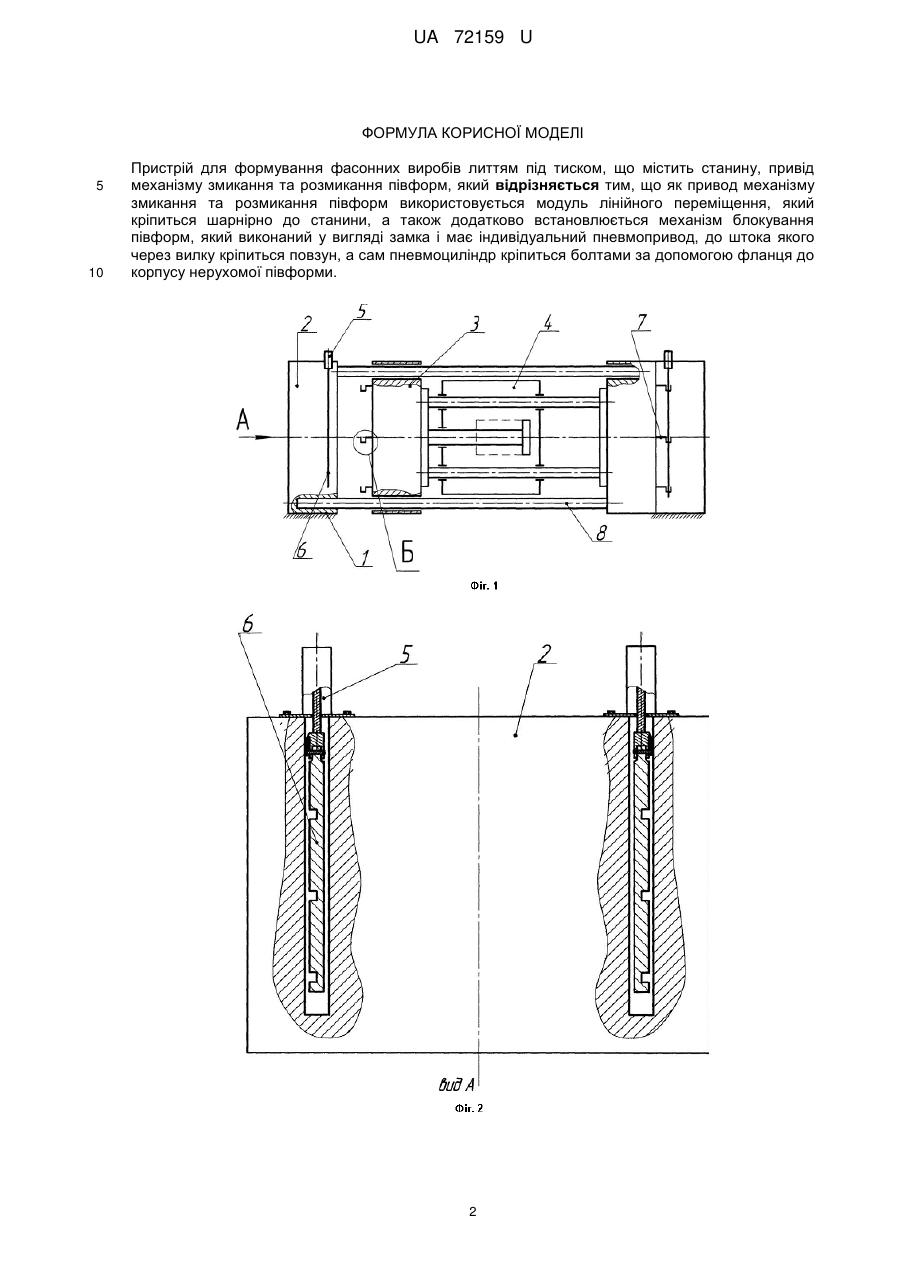

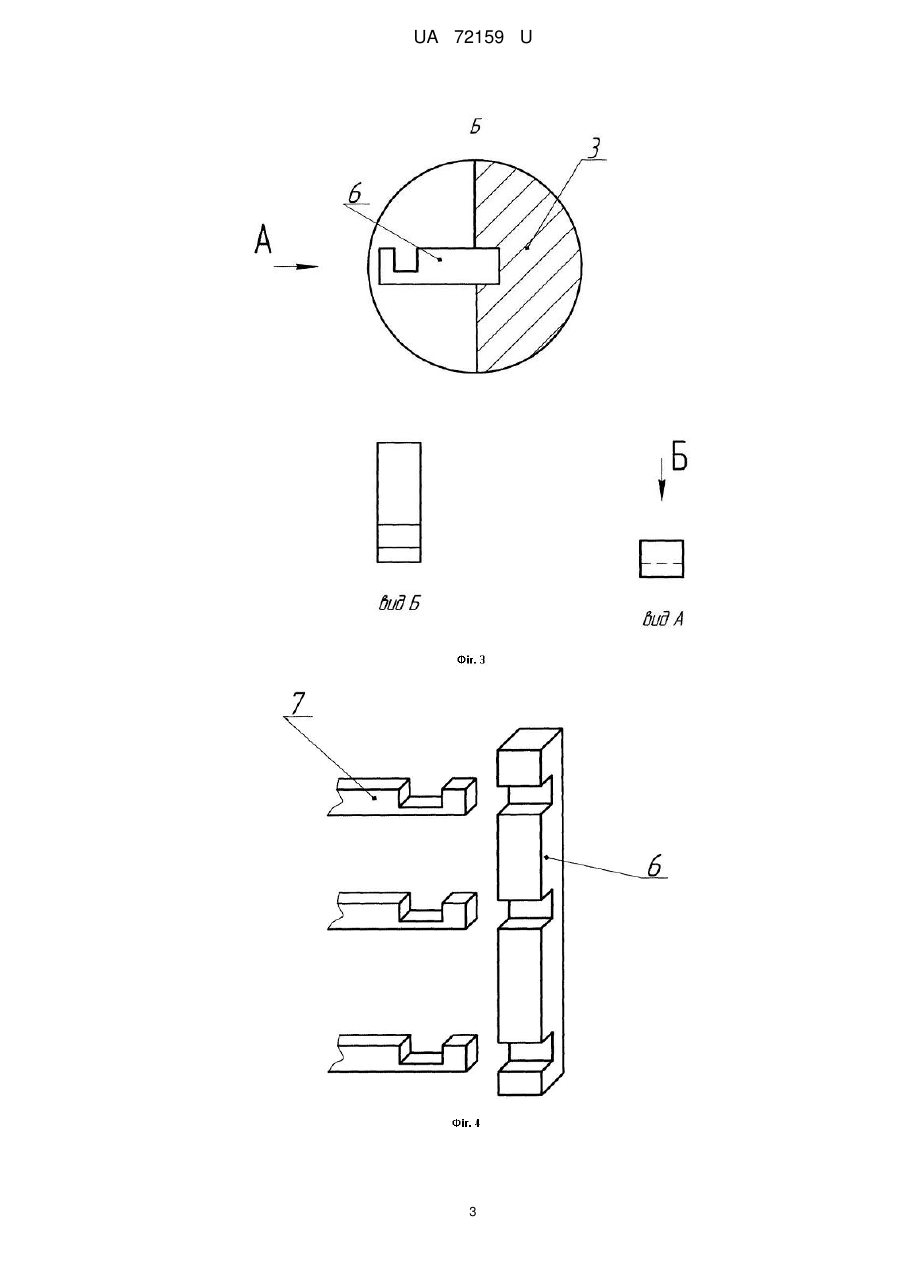

Реферат: Пристрій для формування фасонних виробів литтям під тиском, що містить станину, привід механізму змикання та розмикання півформ, причому як привод механізму змикання та розмикання півформ використовується модуль лінійного переміщення, який кріпиться шарнірно до станини, а також додатково встановлюється механізм блокування півформ, який виконаний у вигляді замка і має індивідуальний пневмопривод, до штока якого через вилку кріпиться повзун, а сам пневмоциліндр кріпиться болтами за допомогою фланця до корпусу нерухомої півформи. UA 72159 U (54) ПРИСТРІЙ ДЛЯ ФОРМУВАННЯ ФАСОННИХ ВИРОБІВ ЛИТТЯМ ПІД ТИСКОМ UA 72159 U UA 72159 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для виготовлення фасонних виробів з пластмаси, методом лиття під тиском. Відомий пристрій для лиття під тиском фасонних виробів з пластмаси (Патент UA № 85545 С2, кл. В29С 45/32, опубліковано 10.02.2009, Бюл. № 3), що складається з виливної машини і приналежного їй робочого органа, який працює з застосуванням тандем-принципу з використанням фіксатора деталей робочого органа. Недоліком наведеного пристрою є збільшені енергозатрати пов'язані з переміщення рознімних деталей робочого органа генератором тиску. Також відома литтєва машина для пластмас (Патент UA № 21256 А, кл. В29С 45/70, опубліковано 27.02.1998, Бюл. № 1), що складається з станини і рухомої та нерухомої напівформонесучих плит, силового гідроциліндра. Недоліком наведеної машини є низька продуктивність внаслідок наявності лише одної позиції лиття, збільшені енергозатрати пов'язані з переміщенням напівформонесучої плити та витримки при інжекції двома гідроциліндрами. В основу корисної моделі поставлено задачу спростити конструкцію пристрою шляхом використання як приводу механізму змикання та розмикання півформ модуля лінійного переміщення, який безпосередньо зв'язаний з рухомими півформами, механізм блокування півформ встановлюють на нерухомі півформи. Поставлена задача вирішується тим, що пристрій для формування фасонних виробів литтям під тиском, що містить станину, привід механізму змикання та розмикання півформ. Згідно з корисною моделлю як привод механізму змикання та розмикання півформ використовується модуль лінійного переміщення, який кріпиться шарнірно до станини, а також додатково встановлюється механізм блокування півформ, який виконаний у вигляді замка і має індивідуальний пневмопривід, до штока якого через вилку кріпиться повзун, а сам пневмоциліндр кріпиться болтами за допомогою фланця до корпусу нерухомої півформи. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено встановлення модуля лінійного переміщення як приводу механізму змикання та розмикання півформ, та додатково встановлено механізм блокування півформ, то можна стверджувати, що внаслідок такого конструктивного рішення спрощується конструкція пристрою, підвищується продуктивність та покращується якість готових виробів. На фіг. 1 зображено загальний вигляд машини. На фіг. 2 зображено вид збоку (вид А). На фіг. 3 зображено виноску Б. На фіг. 4 зображено механізм блокування півформ, аксонометрія. Пристрій для формування фасонних виробів литтям під тиском складається з станини 1, нерухомих півформ 2, рухомих півформ 3, пневмоциліндра механізму змикання та розмикання півформ (модуль лінійного переміщення) 4, пневмоциліндра механізму блокування півформ 5, повзунів 6, штирів 7, напрямних 8. Пристрій для формування фасонних виробів литтям під тиском працює наступним чином. Пневмоциліндр механізму змикання та розмикання півформ 4 замикає півформи 2 і 3, у першій позиції, рухомі півформи 3 рухаються по напрямних 8. Пневмоциліндр механізму блокування півформ 5 блокує останні, при цьому штирі 7 заходять у пази повзунів 6, при цьому повзуни 6 здійснюють поступальний вертикальний рух вниз і замикають півформи у першій позиції. Розплав полімеру подається у замкнуті півформи 2 і 3, охолоджується, пневмоциліндр механізму блокування півформ розблоковує півформи 2 і 3, при цьому повзуни 6 здійснюють поступальний вертикальний рух вгору і розблоковують півформи 2 і 3, півформи розмикаються у першій позиції та одночасно замикаються у другій позиції пневмоциліндром механізму змикання та розмикання півформ 4 та блокуються пневмоциліндром механізму блокування півформ 5 за допомогою повзунів 6 і штирів 7 аналогічно першій позиції. При розмиканні півформ у першій позиції видаляється готовий виріб, тим часом у другій позиції подається у замкнуті півформи розплав полімеру. Використання даної конструкції дозволяє спростити компоновку пристрою, зменшити габаритні розміри, а наявність двох позицій вприску в одному робочому циклі дозволяє збільшити продуктивність. Наявність системи блокування півформ прибирає різкі навантаження на пневмоциліндр механізму змикання та розмикання півформ, тим самим покращує якість виготовлених пляшок та забезпечує сталу швидкодію пневмоциліндра, що впливає на його довговічність. 1 UA 72159 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для формування фасонних виробів литтям під тиском, що містить станину, привід механізму змикання та розмикання півформ, який відрізняється тим, що як привод механізму змикання та розмикання півформ використовується модуль лінійного переміщення, який кріпиться шарнірно до станини, а також додатково встановлюється механізм блокування півформ, який виконаний у вигляді замка і має індивідуальний пневмопривод, до штока якого через вилку кріпиться повзун, а сам пневмоциліндр кріпиться болтами за допомогою фланця до корпусу нерухомої півформи. 2 UA 72159 U 3 UA 72159 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
