Зубчаста передача

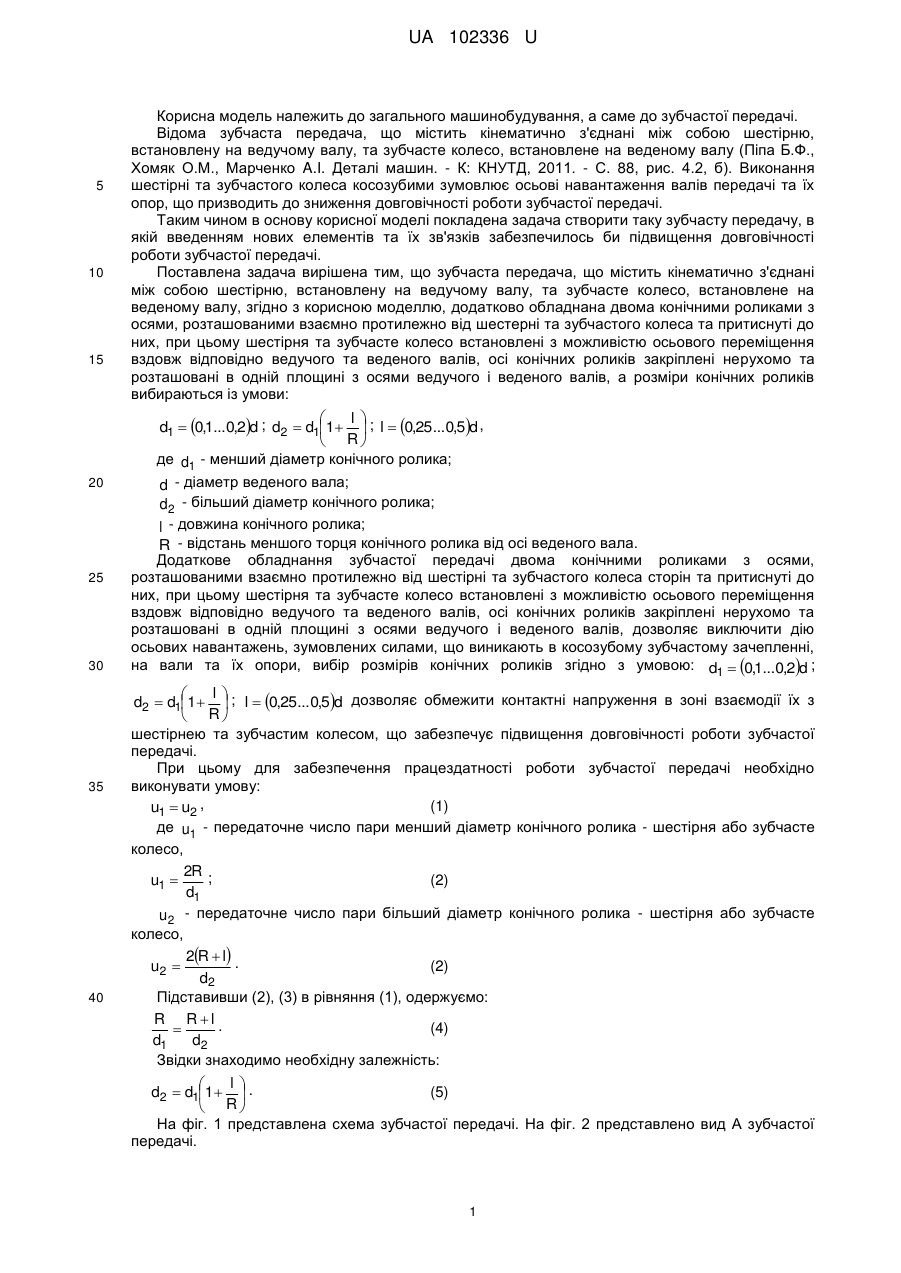

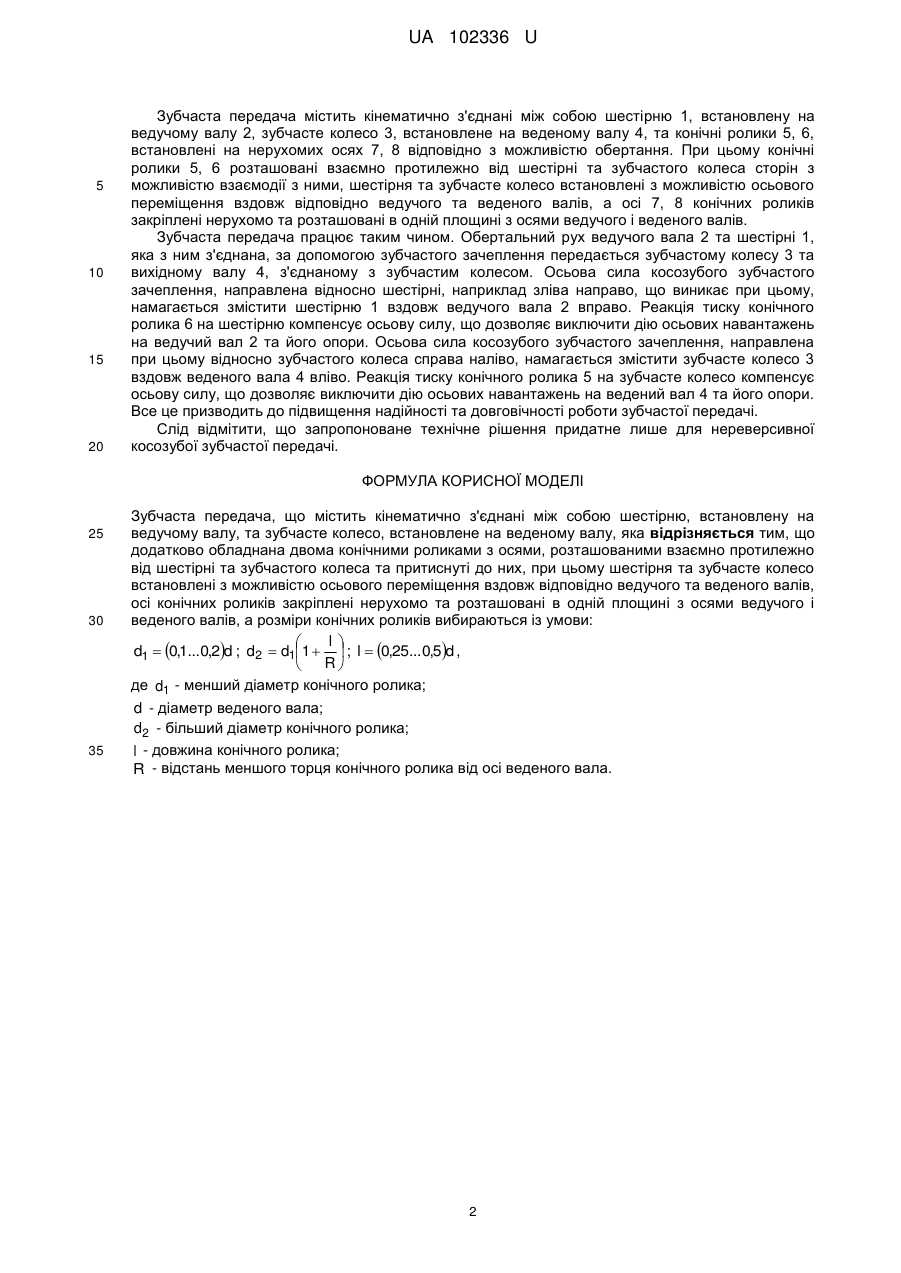

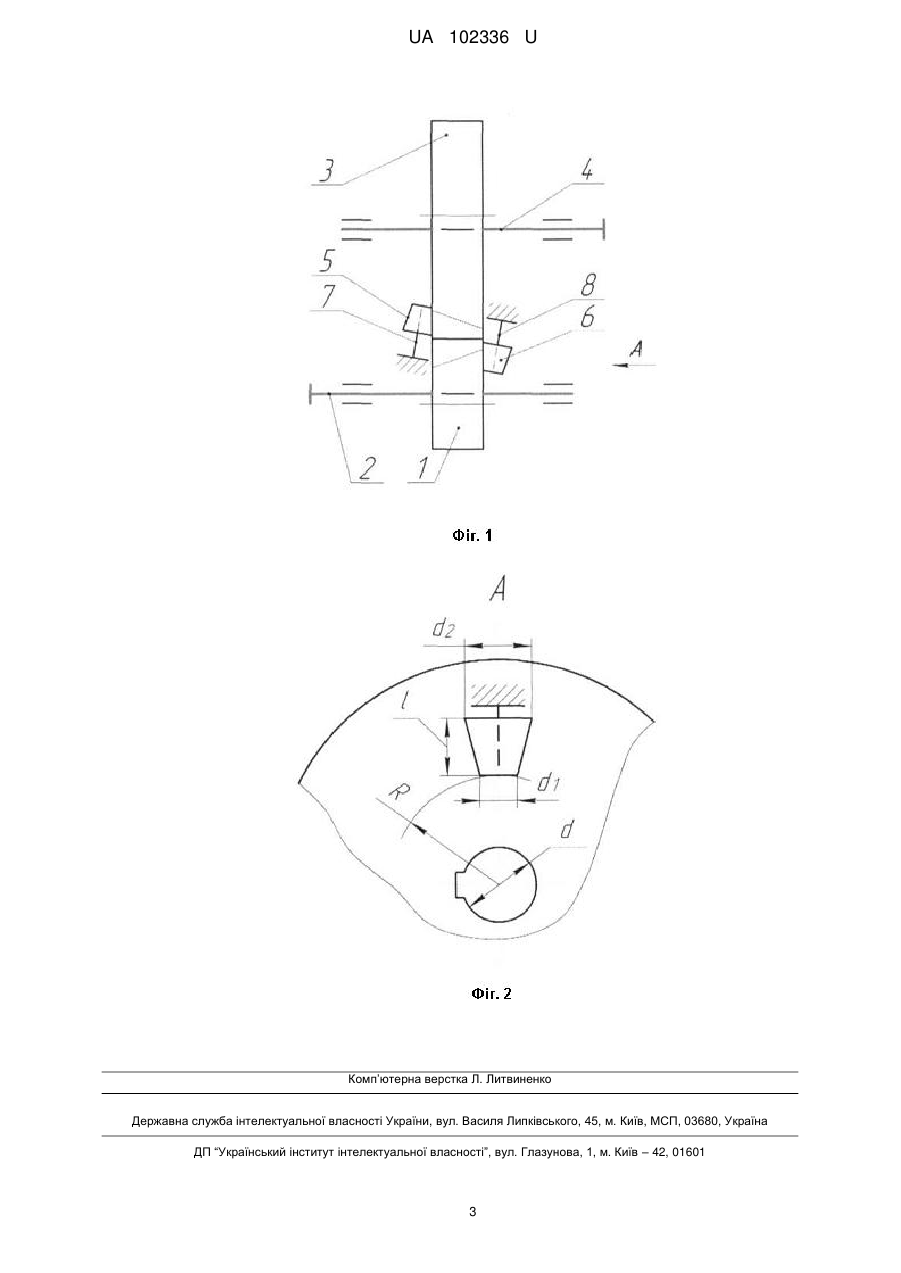

Реферат: Зубчаста передача, що містить кінематично з'єднані між собою шестерню, встановлену на ведучому валу, та зубчасте колесо, встановлене на веденому валу, додатково обладнана двома конічними роликами з осями, розташованими взаємно протилежно від шестерні та зубчастого колеса та притиснуті до них, при цьому шестерня та зубчасте колесо встановлені з можливістю осьового переміщення вздовж відповідно ведучого та веденого валів, осі конічних роликів закріплені нерухомо та розташовані в одній площині з осями ведучого і веденого валів. UA 102336 U (54) ЗУБЧАСТА ПЕРЕДАЧА UA 102336 U UA 102336 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до зубчастої передачі. Відома зубчаста передача, що містить кінематично з'єднані між собою шестірню, встановлену на ведучому валу, та зубчасте колесо, встановлене на веденому валу (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К: КНУТД, 2011. - С. 88, рис. 4.2, б). Виконання шестірні та зубчастого колеса косозубими зумовлює осьові навантаження валів передачі та їх опор, що призводить до зниження довговічності роботи зубчастої передачі. Таким чином в основу корисної моделі покладена задача створити таку зубчасту передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи зубчастої передачі. Поставлена задача вирішена тим, що зубчаста передача, що містить кінематично з'єднані між собою шестірню, встановлену на ведучому валу, та зубчасте колесо, встановлене на веденому валу, згідно з корисною моделлю, додатково обладнана двома конічними роликами з осями, розташованими взаємно протилежно від шестерні та зубчастого колеса та притиснуті до них, при цьому шестірня та зубчасте колесо встановлені з можливістю осьового переміщення вздовж відповідно ведучого та веденого валів, осі конічних роликів закріплені нерухомо та розташовані в одній площині з осями ведучого і веденого валів, а розміри конічних роликів вибираються із умови: l   d1  0,1...0,2d ; d2  d11   ; l  0,25...0,5d ,  R де d1 - менший діаметр конічного ролика; d - діаметр веденого вала; d2 - більший діаметр конічного ролика; l - довжина конічного ролика; R - відстань меншого торця конічного ролика від осі веденого вала. Додаткове обладнання зубчастої передачі двома конічними роликами з осями, розташованими взаємно протилежно від шестірні та зубчастого колеса сторін та притиснуті до них, при цьому шестірня та зубчасте колесо встановлені з можливістю осьового переміщення вздовж відповідно ведучого та веденого валів, осі конічних роликів закріплені нерухомо та розташовані в одній площині з осями ведучого і веденого валів, дозволяє виключити дію осьових навантажень, зумовлених силами, що виникають в косозубому зубчастому зачепленні, на вали та їх опори, вибір розмірів конічних роликів згідно з умовою: d1  0,1...0,2d ; l   d2  d11   ; l  0,25...0,5d дозволяє обмежити контактні напруження в зоні взаємодії їх з R  шестірнею та зубчастим колесом, що забезпечує підвищення довговічності роботи зубчастої передачі. При цьому для забезпечення працездатності роботи зубчастої передачі необхідно виконувати умову: (1) u1  u2 , де u1 - передаточне число пари менший діаметр конічного ролика - шестірня або зубчасте колесо, 2R ; (2) u1  d1 u2 - передаточне число пари більший діаметр конічного ролика - шестірня або зубчасте колесо, 2R  l . (2) u2  d2 Підставивши (2), (3) в рівняння (1), одержуємо: R Rl . (4)  d1 d2 Звідки знаходимо необхідну залежність: l   (5) d2  d11   .  R На фіг. 1 представлена схема зубчастої передачі. На фіг. 2 представлено вид А зубчастої передачі. 1 UA 102336 U 5 10 15 20 Зубчаста передача містить кінематично з'єднані між собою шестірню 1, встановлену на ведучому валу 2, зубчасте колесо 3, встановлене на веденому валу 4, та конічні ролики 5, 6, встановлені на нерухомих осях 7, 8 відповідно з можливістю обертання. При цьому конічні ролики 5, 6 розташовані взаємно протилежно від шестірні та зубчастого колеса сторін з можливістю взаємодії з ними, шестірня та зубчасте колесо встановлені з можливістю осьового переміщення вздовж відповідно ведучого та веденого валів, а осі 7, 8 конічних роликів закріплені нерухомо та розташовані в одній площині з осями ведучого і веденого валів. Зубчаста передача працює таким чином. Обертальний рух ведучого вала 2 та шестірні 1, яка з ним з'єднана, за допомогою зубчастого зачеплення передається зубчастому колесу 3 та вихідному валу 4, з'єднаному з зубчастим колесом. Осьова сила косозубого зубчастого зачеплення, направлена відносно шестірні, наприклад зліва направо, що виникає при цьому, намагається змістити шестірню 1 вздовж ведучого вала 2 вправо. Реакція тиску конічного ролика 6 на шестірню компенсує осьову силу, що дозволяє виключити дію осьових навантажень на ведучий вал 2 та його опори. Осьова сила косозубого зубчастого зачеплення, направлена при цьому відносно зубчастого колеса справа наліво, намагається змістити зубчасте колесо 3 вздовж веденого вала 4 вліво. Реакція тиску конічного ролика 5 на зубчасте колесо компенсує осьову силу, що дозволяє виключити дію осьових навантажень на ведений вал 4 та його опори. Все це призводить до підвищення надійності та довговічності роботи зубчастої передачі. Слід відмітити, що запропоноване технічне рішення придатне лише для нереверсивної косозубої зубчастої передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Зубчаста передача, що містить кінематично з'єднані між собою шестірню, встановлену на ведучому валу, та зубчасте колесо, встановлене на веденому валу, яка відрізняється тим, що додатково обладнана двома конічними роликами з осями, розташованими взаємно протилежно від шестірні та зубчастого колеса та притиснуті до них, при цьому шестірня та зубчасте колесо встановлені з можливістю осьового переміщення вздовж відповідно ведучого та веденого валів, осі конічних роликів закріплені нерухомо та розташовані в одній площині з осями ведучого і веденого валів, а розміри конічних роликів вибираються із умови: l   d1  0,1...0,2d ; d2  d11   ; l  0,25...0,5d , R  де d1 - менший діаметр конічного ролика; d - діаметр веденого вала; d2 - більший діаметр конічного ролика; l - довжина конічного ролика; R - відстань меншого торця конічного ролика від осі веденого вала. 2 UA 102336 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
