Зубчаста передача

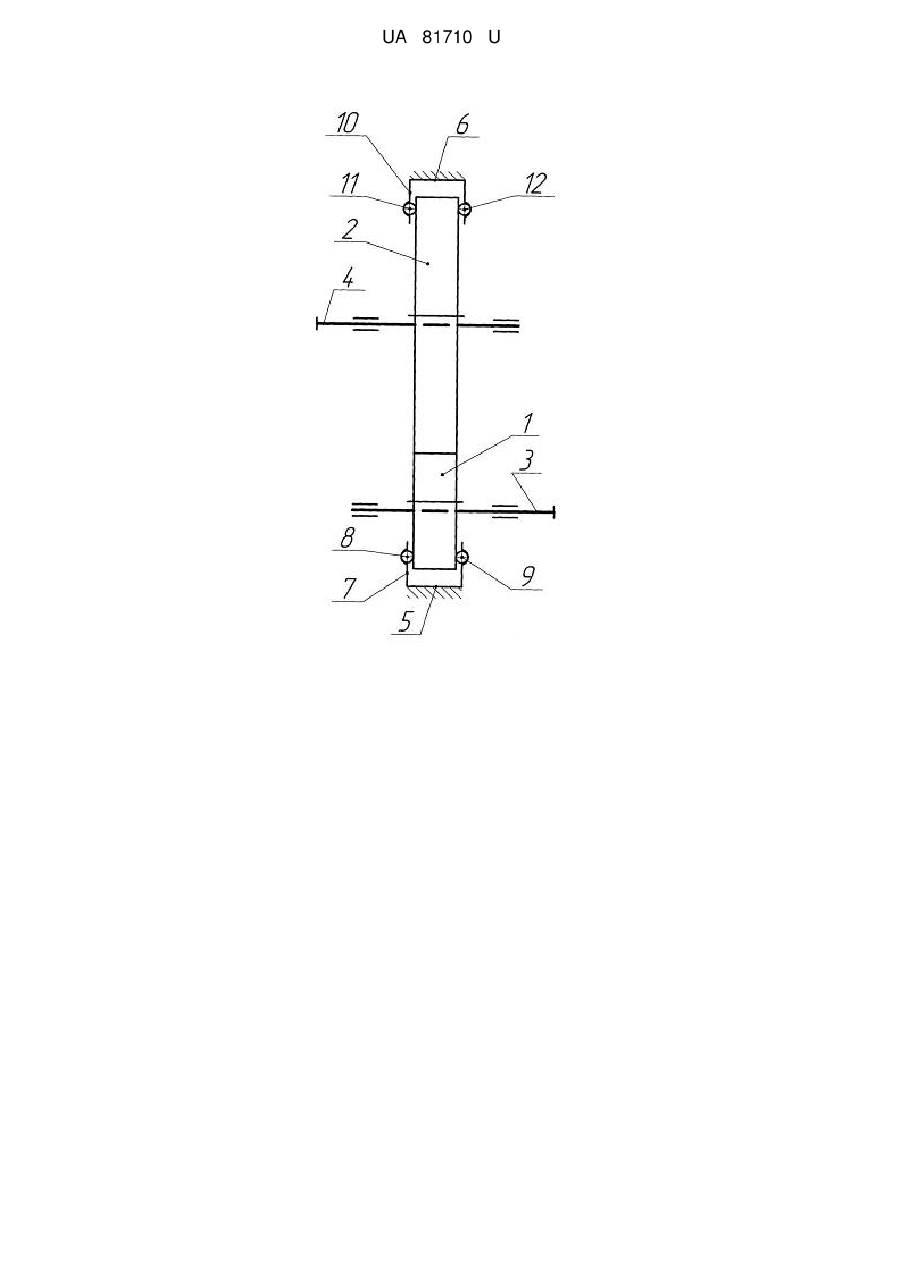

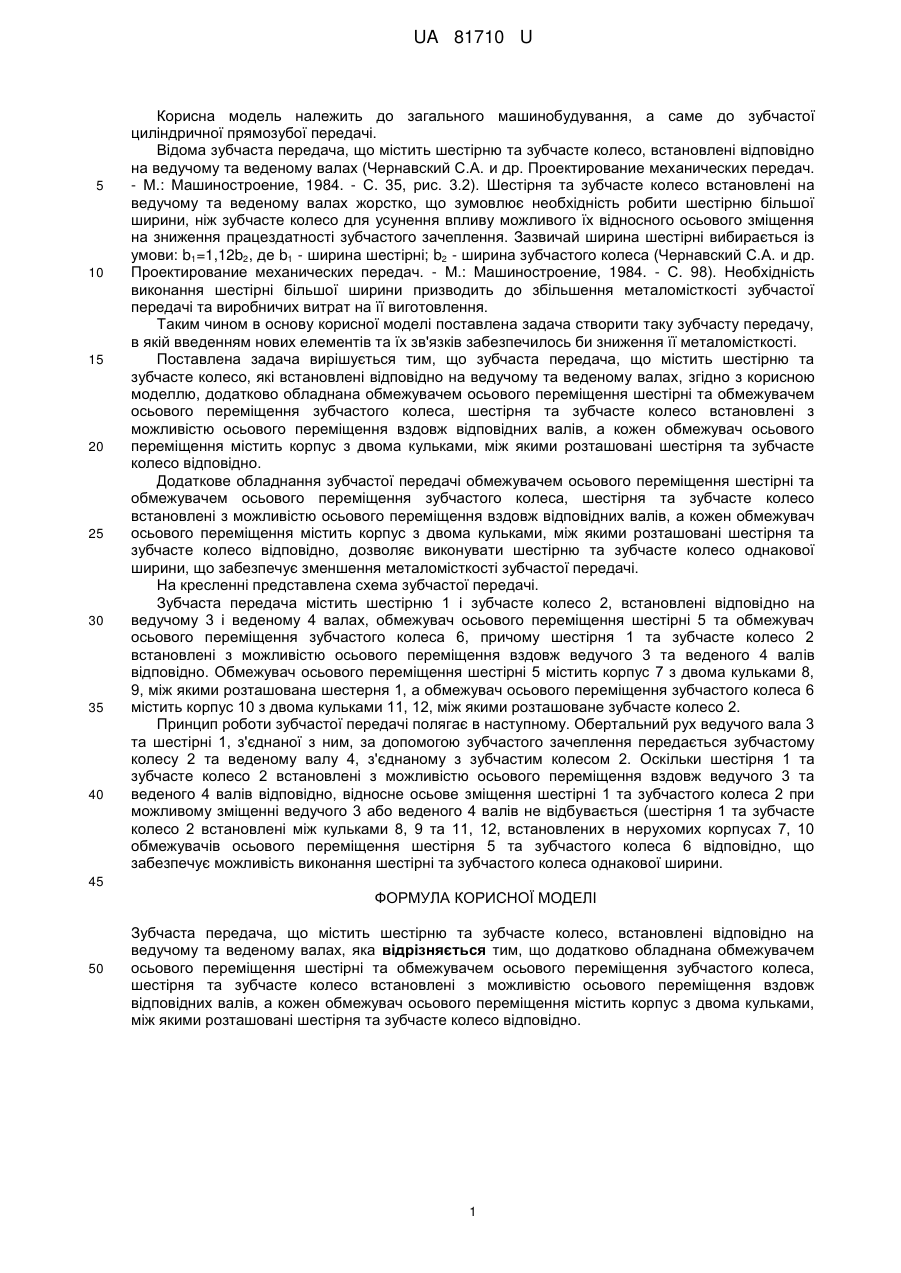

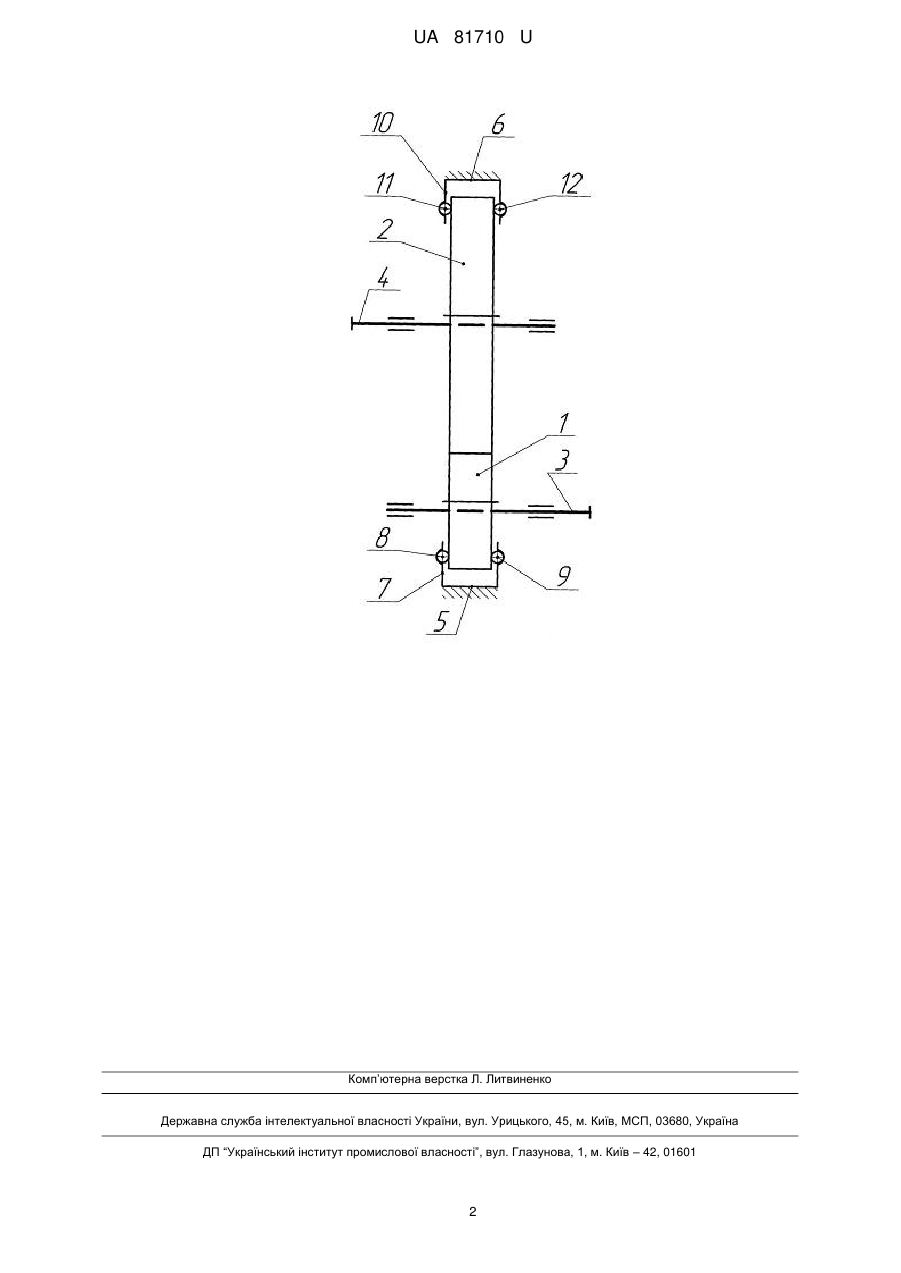

Реферат: UA 81710 U UA 81710 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до зубчастої циліндричної прямозубої передачі. Відома зубчаста передача, що містить шестірню та зубчасте колесо, встановлені відповідно на ведучому та веденому валах (Чернавский С.А. и др. Проектирование механических передач. - Μ.: Машиностроение, 1984. - С. 35, рис. 3.2). Шестірня та зубчасте колесо встановлені на ведучому та веденому валах жорстко, що зумовлює необхідність робити шестірню більшої ширини, ніж зубчасте колесо для усунення впливу можливого їх відносного осьового зміщення на зниження працездатності зубчастого зачеплення. Зазвичай ширина шестірні вибирається із умови: b1=1,12b2, де b1 - ширина шестірні; b2 - ширина зубчастого колеса (Чернавский С.А. и др. Проектирование механических передач. - Μ.: Машиностроение, 1984. - С. 98). Необхідність виконання шестірні більшої ширини призводить до збільшення металомісткості зубчастої передачі та виробничих витрат на її виготовлення. Таким чином в основу корисної моделі поставлена задача створити таку зубчасту передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би зниження її металомісткості. Поставлена задача вирішується тим, що зубчаста передача, що містить шестірню та зубчасте колесо, які встановлені відповідно на ведучому та веденому валах, згідно з корисною моделлю, додатково обладнана обмежувачем осьового переміщення шестірні та обмежувачем осьового переміщення зубчастого колеса, шестірня та зубчасте колесо встановлені з можливістю осьового переміщення вздовж відповідних валів, а кожен обмежувач осьового переміщення містить корпус з двома кульками, між якими розташовані шестірня та зубчасте колесо відповідно. Додаткове обладнання зубчастої передачі обмежувачем осьового переміщення шестірні та обмежувачем осьового переміщення зубчастого колеса, шестірня та зубчасте колесо встановлені з можливістю осьового переміщення вздовж відповідних валів, а кожен обмежувач осьового переміщення містить корпус з двома кульками, між якими розташовані шестірня та зубчасте колесо відповідно, дозволяє виконувати шестірню та зубчасте колесо однакової ширини, що забезпечує зменшення металомісткості зубчастої передачі. На кресленні представлена схема зубчастої передачі. Зубчаста передача містить шестірню 1 і зубчасте колесо 2, встановлені відповідно на ведучому 3 і веденому 4 валах, обмежувач осьового переміщення шестірні 5 та обмежувач осьового переміщення зубчастого колеса 6, причому шестірня 1 та зубчасте колесо 2 встановлені з можливістю осьового переміщення вздовж ведучого 3 та веденого 4 валів відповідно. Обмежувач осьового переміщення шестірні 5 містить корпус 7 з двома кульками 8, 9, між якими розташована шестерня 1, а обмежувач осьового переміщення зубчастого колеса 6 містить корпус 10 з двома кульками 11, 12, між якими розташоване зубчасте колесо 2. Принцип роботи зубчастої передачі полягає в наступному. Обертальний рух ведучого вала 3 та шестірні 1, з'єднаної з ним, за допомогою зубчастого зачеплення передається зубчастому колесу 2 та веденому валу 4, з'єднаному з зубчастим колесом 2. Оскільки шестірня 1 та зубчасте колесо 2 встановлені з можливістю осьового переміщення вздовж ведучого 3 та веденого 4 валів відповідно, відносне осьове зміщення шестірні 1 та зубчастого колеса 2 при можливому зміщенні ведучого 3 або веденого 4 валів не відбувається (шестірня 1 та зубчасте колесо 2 встановлені між кульками 8, 9 та 11, 12, встановлених в нерухомих корпусах 7, 10 обмежувачів осьового переміщення шестірня 5 та зубчастого колеса 6 відповідно, що забезпечує можливість виконання шестірні та зубчастого колеса однакової ширини. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Зубчаста передача, що містить шестірню та зубчасте колесо, встановлені відповідно на ведучому та веденому валах, яка відрізняється тим, що додатково обладнана обмежувачем осьового переміщення шестірні та обмежувачем осьового переміщення зубчастого колеса, шестірня та зубчасте колесо встановлені з можливістю осьового переміщення вздовж відповідних валів, а кожен обмежувач осьового переміщення містить корпус з двома кульками, між якими розташовані шестірня та зубчасте колесо відповідно. 1 UA 81710 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
