Пристрій для транспортування і очистки коренебульбоплодів

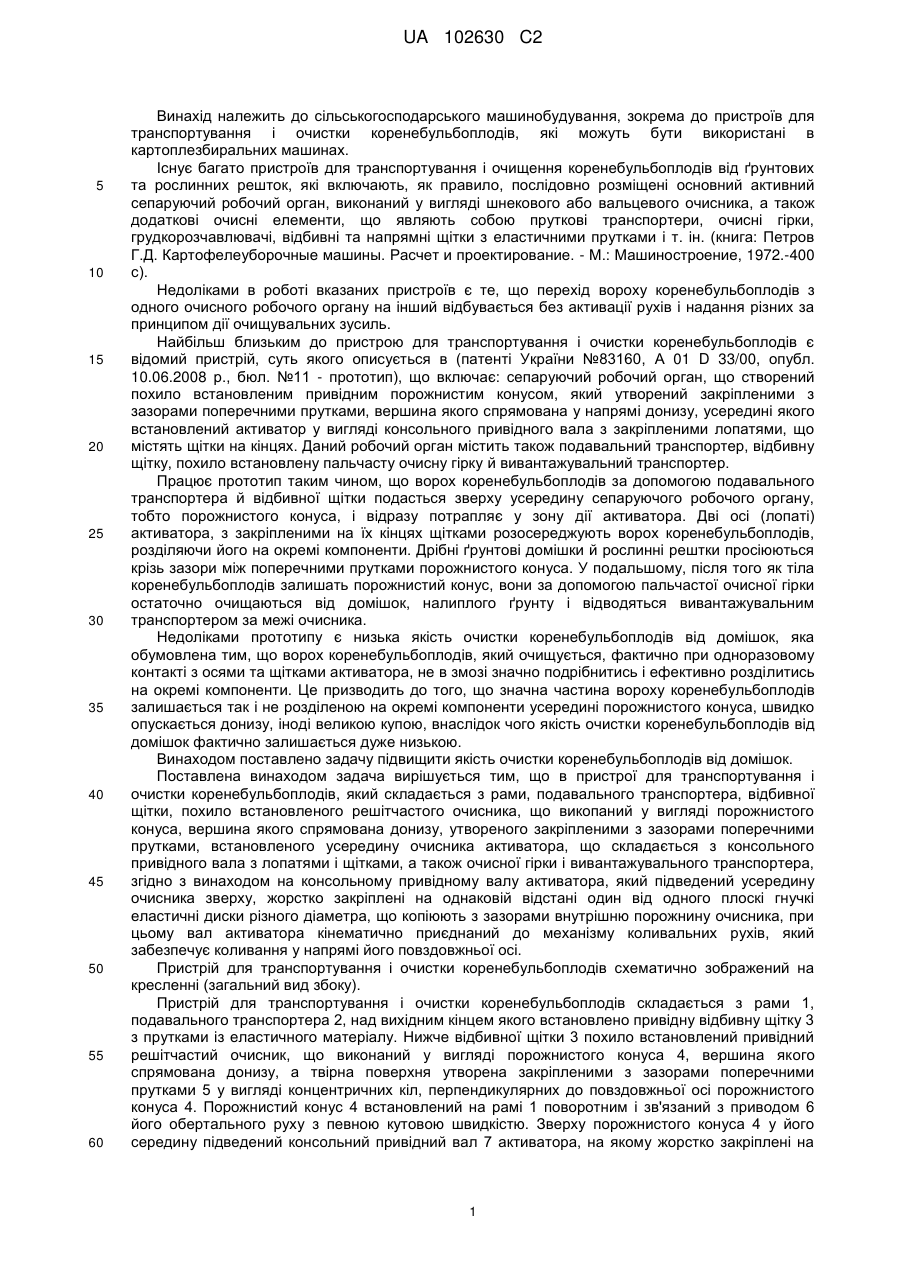

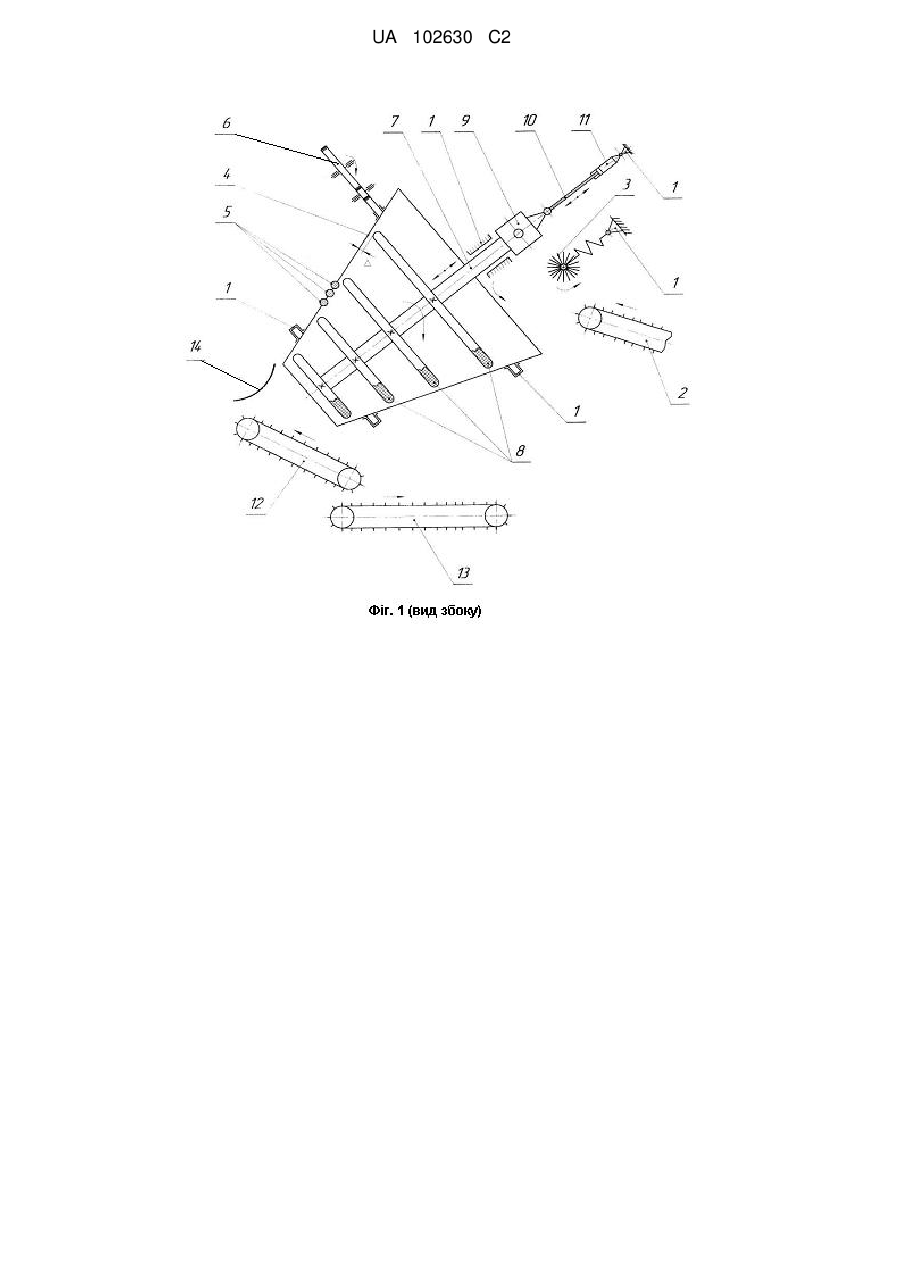

Реферат: Запропоновано пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, похило встановленого решітчастого очисника, що виконаний у вигляді порожнистого конуса, вершина якого спрямована донизу, утвореного закріпленими з зазорами поперечними прутками, встановленого усередину очисника активатора, що складається з консольного привідного вала з лопатями і щітками, а також очисної гірки і вивантажувального транспортера. На консольному привідному валу активатора, який підведений усередину очисника зверху, жорстко закріплені на однаковій відстані один від одного плоскі гнучкі еластичні диски різного діаметра, що копіюють з зазорами внутрішню порожнину очисника, при цьому вал активатора кінематично приєднаний до механізму коливальних рухів, який забезпечує коливання у напрямі його повздовжньої осі. UA 102630 C2 (12) UA 102630 C2 UA 102630 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцевого очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. (книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - Μ.: Машиностроение, 1972.-400 с). Недоліками в роботі вказаних пристроїв є те, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій, суть якого описується в (патенті України №83160, А 01 D 33/00, опубл. 10.06.2008 р., бюл. №11 - прототип), що включає: сепаруючий робочий орган, що створений похило встановленим привідним порожнистим конусом, який утворений закріпленими з зазорами поперечними прутками, вершина якого спрямована у напрямі донизу, усередині якого встановлений активатор у вигляді консольного привідного вала з закріпленими лопатями, що містять щітки на кінцях. Даний робочий орган містить також подавальний транспортер, відбивну щітку, похило встановлену пальчасту очисну гірку й вивантажувальний транспортер. Працює прототип таким чином, що ворох коренебульбоплодів за допомогою подавального транспортера й відбивної щітки подасться зверху усередину сепаруючого робочого органу, тобто порожнистого конуса, і відразу потрапляє у зону дії активатора. Дві осі (лопаті) активатора, з закріпленими на їх кінцях щітками розосереджують ворох коренебульбоплодів, розділяючи його на окремі компоненти. Дрібні ґрунтові домішки й рослинні рештки просіюються крізь зазори між поперечними прутками порожнистого конуса. У подальшому, після того як тіла коренебульбоплодів залишать порожнистий конус, вони за допомогою пальчастої очисної гірки остаточно очищаються від домішок, налиплого ґрунту і відводяться вивантажувальним транспортером за межі очисника. Недоліками прототипу є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, фактично при одноразовому контакті з осями та щітками активатора, не в змозі значно подрібнитись і ефективно розділитись на окремі компоненти. Це призводить до того, що значна частина вороху коренебульбоплодів залишається так і не розділеною на окремі компоненти усередині порожнистого конуса, швидко опускається донизу, іноді великою купою, внаслідок чого якість очистки коренебульбоплодів від домішок фактично залишається дуже низькою. Винаходом поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена винаходом задача вирішується тим, що в пристрої для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, похило встановленого решітчастого очисника, що викопаний у вигляді порожнистого конуса, вершина якого спрямована донизу, утвореного закріпленими з зазорами поперечними прутками, встановленого усередину очисника активатора, що складається з консольного привідного вала з лопатями і щітками, а також очисної гірки і вивантажувального транспортера, згідно з винаходом на консольному привідному валу активатора, який підведений усередину очисника зверху, жорстко закріплені на однаковій відстані один від одного плоскі гнучкі еластичні диски різного діаметра, що копіюють з зазорами внутрішню порожнину очисника, при цьому вал активатора кінематично приєднаний до механізму коливальних рухів, який забезпечує коливання у напрямі його повздовжньої осі. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні (загальний вид збоку). Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено привідну відбивну щітку 3 з прутками із еластичного матеріалу. Нижче відбивної щітки 3 похило встановлений привідний решітчастий очисник, що виконаний у вигляді порожнистого конуса 4, вершина якого спрямована донизу, а твірна поверхня утворена закріпленими з зазорами поперечними прутками 5 у вигляді концентричних кіл, перпендикулярних до повздовжньої осі порожнистого конуса 4. Порожнистий конус 4 встановлений на рамі 1 поворотним і зв'язаний з приводом 6 його обертального руху з певною кутовою швидкістю. Зверху порожнистого конуса 4 у його середину підведений консольний привідний вал 7 активатора, на якому жорстко закріплені на 1 UA 102630 C2 5 10 15 20 25 30 35 40 45 50 однаковій відстані одна від одної плоскі гнучкі еластичні диски 8 різного діаметра, що копіюють з зазорами Δ внутрішню порожнину конуса 4. Консольний привідний вал 7 активатора приводиться у обертальний рух за допомогою приводу 9 (наприклад, гідромотора). Напрямки обертальних рухів порожнистого конуса 4 і консольного привідного вала 7 активатора протилежні. Крім того, консольний привідний вал 7 активатора (разом з приводом 9) за допомогою кінематичної тяги 10 приєднаний до механізму 11 коливальних рухів, який забезпечує коливання вала 7 (разом з дисками 8) у напрямі його повздовжньої осі. Знизу порожнистого конуса 4, під вихідним його отвором, похило розташована пальчаста очисна гірка 12, а під її нижній кінець підведений вивантажувальний транспортер 13. Зверху порожнистого конуса 4 над його вихідним отвором розташований фігурний екран 14. Напрямки руху потоку коренебульбоплодів, обертальних і коливальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Еластичні прутки відбивної щітки 3, яка встановлена на рамі 1, частково подрібнюють ворох, розосереджують його і направляють усередину порожнистого конуса 4. Опинившись усередині похило встановленого порожнистого конуса 4, який, завдяки приводу 6, здійснює обертальний рух, частини вороху коренебульбоплодів, при загальному русі донизу під дією власної ваги, ще й залучаються в обертальний рух. Це призводить до ковзання частин вороху по поперечних прутках 5 порожнистого конуса 4, внаслідок чого дрібні ґрунтові домішки і рослинні рештки проходять крізь зазори між прутками 5 і залишають межі пристрою. Однак, значна частина вороху коренебульбоплодів спочатку потрапляє у зону дії активатора, тобто падає на гнучкі еластичні диски 8 різного діаметра, рівномірно заповнюючи відстані між ними. Оскільки, плоскі гнучкі еластичні диски 8 жорстко закріплені на однаковій відстані один від одного на консольному привідному валу 7 активатора, який приводиться у обертальний рух за допомогою приводу 9, то вони залучають частини вороху в обертальний рух, надають їм прискорення у напрямі до внутрішньої поверхні порожнистого конуса 4. Завдяки тому, що напрямки обертальних рухів порожнистого конуса 4 і консольного привідного вала 7 активатора протилежні, частини вороху повністю руйнуються при ударах об прутки 5, а дрібні ґрунтові домішки й рослинні рештки ефективно відокремлюються крізь зазори між прутками 5. Крім того, оскільки, консольний привідний вал 7 активатора за допомогою кінематичної тяги 10 приєднаний до механізму 11 коливальних рухів, який забезпечує коливання вала 7 разом з дисками 8, у напрямі його повздовжньої осі, то плоскі гнучкі еластичні диски 8 здійснюють коливання у вказаному напрямі (при цьому можуть відгинатись), що забезпечує дуже ефективне перетрушування частин вороху коренебульбоплодів і повне розділення його на окремі компоненти. Поєднання коливальних рухів плоских гнучких еластичних дисків 8 різного діаметра разом з їх обертальними рухами забезпечує повне очищення тіл коренеплодів від ґрунтових домішок, рослинних решток та налиплого ґрунту. Вказані коливальні рухи сприяють ефективному очищенню бокових поверхонь тіл коренебульбоплодів від налиплого ґрунту і забезпечують гарантоване просування тіл коренебульбоплодів крізь зазори Δ донизу. Рухаючись донизу коренебульбоплоди досягають вихідного отвору порожнистого конуса 4 і падають на полотно похило встановленої пальчастої очисної гірки 12, де вони повністю очищені остаточно скочуються донизу і потрапляють на вивантажувальний транспортер 13, а домішки, які ще залишились, полотном пальчастої очисної гірки 12 виносяться через її верхню частину за межі очисника. Фігурний екран 14 запобігає втратам коренебульбоплодів. Кутові швидкості обертання порожнистого конуса 4 та привідного консольного вала 7 активатора повинні враховувати кількість вороху коренебульбоплодів, що подається на очистку, його забруднення домішками тощо. Амплітуда та частота коливальних рухів вала 7 разом з дисками 8 також повинні обиратись в залежності від ступеня забруднення вороху коренебульбоплодів домішками. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 10…15 %. ФОРМУЛА ВИНАХОДУ 55 60 Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, похило встановленого решітчастого очисника, що виконаний у вигляді порожнистого конуса, вершина якого спрямована донизу, утвореного закріпленими з зазорами поперечними прутками, встановленого усередину очисника активатора, що складається з консольного привідного вала з лопатями і щітками, а також 2 UA 102630 C2 5 очисної гірки і вивантажувального транспортера, який відрізняється тим, що на консольному привідному валу активатора, який підведений усередину очисника зверху, жорстко закріплені на однаковій відстані один від одного плоскі гнучкі еластичні диски різного діаметра, що копіюють з зазорами внутрішню порожнину очисника, при цьому вал активатора кінематично приєднаний до механізму коливальних рухів, який забезпечує коливання у напрямі його повздовжньої осі. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
