Спосіб одержання виливків

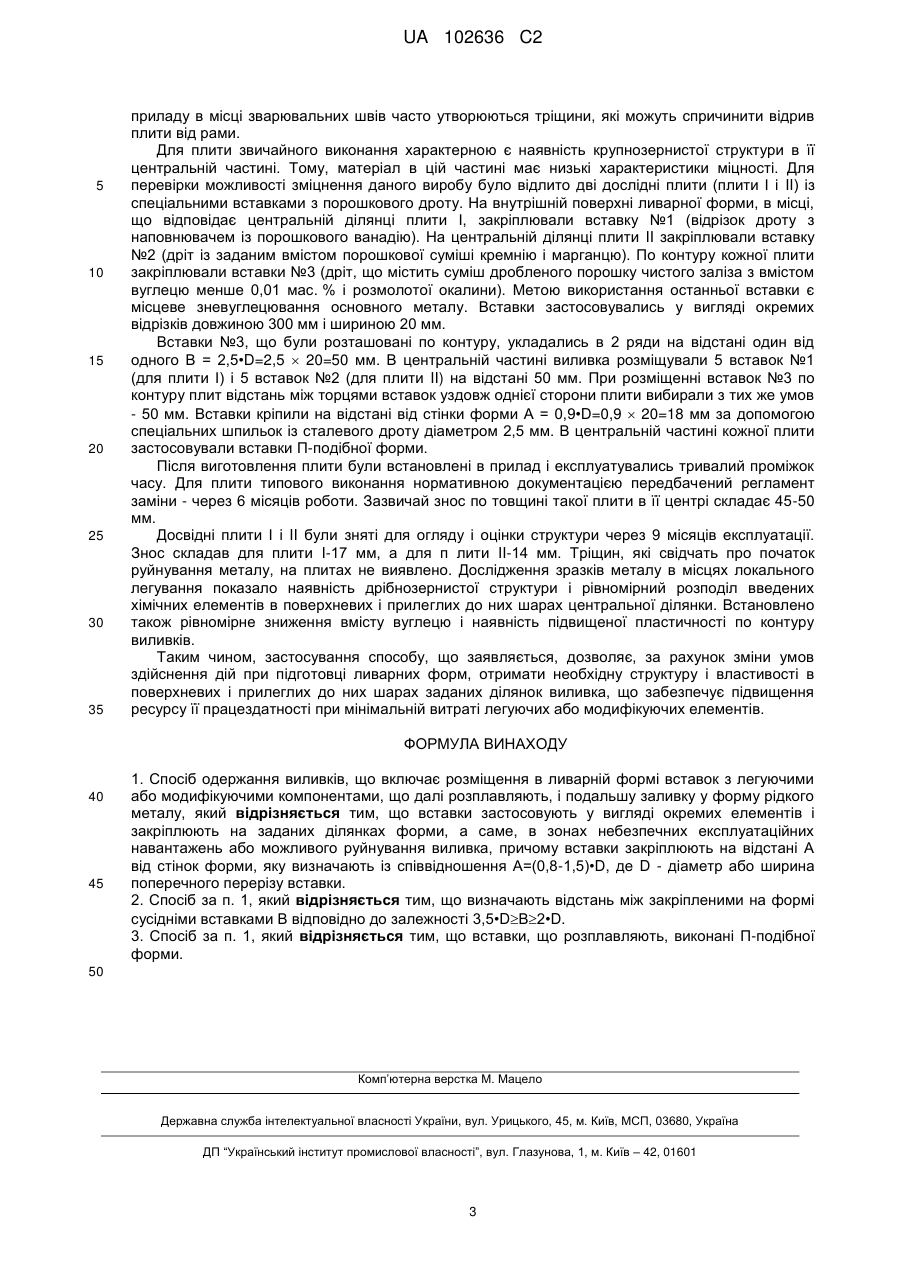

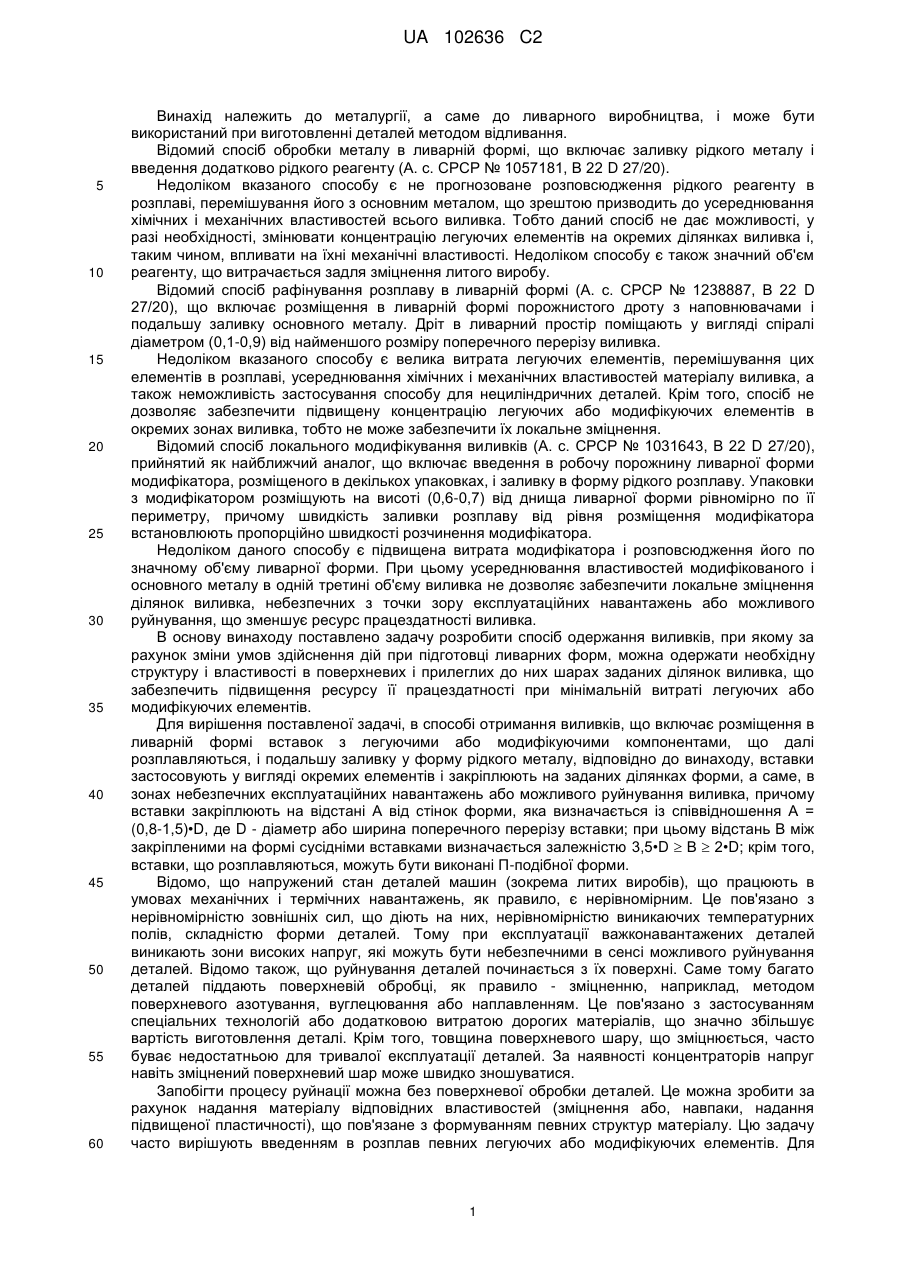

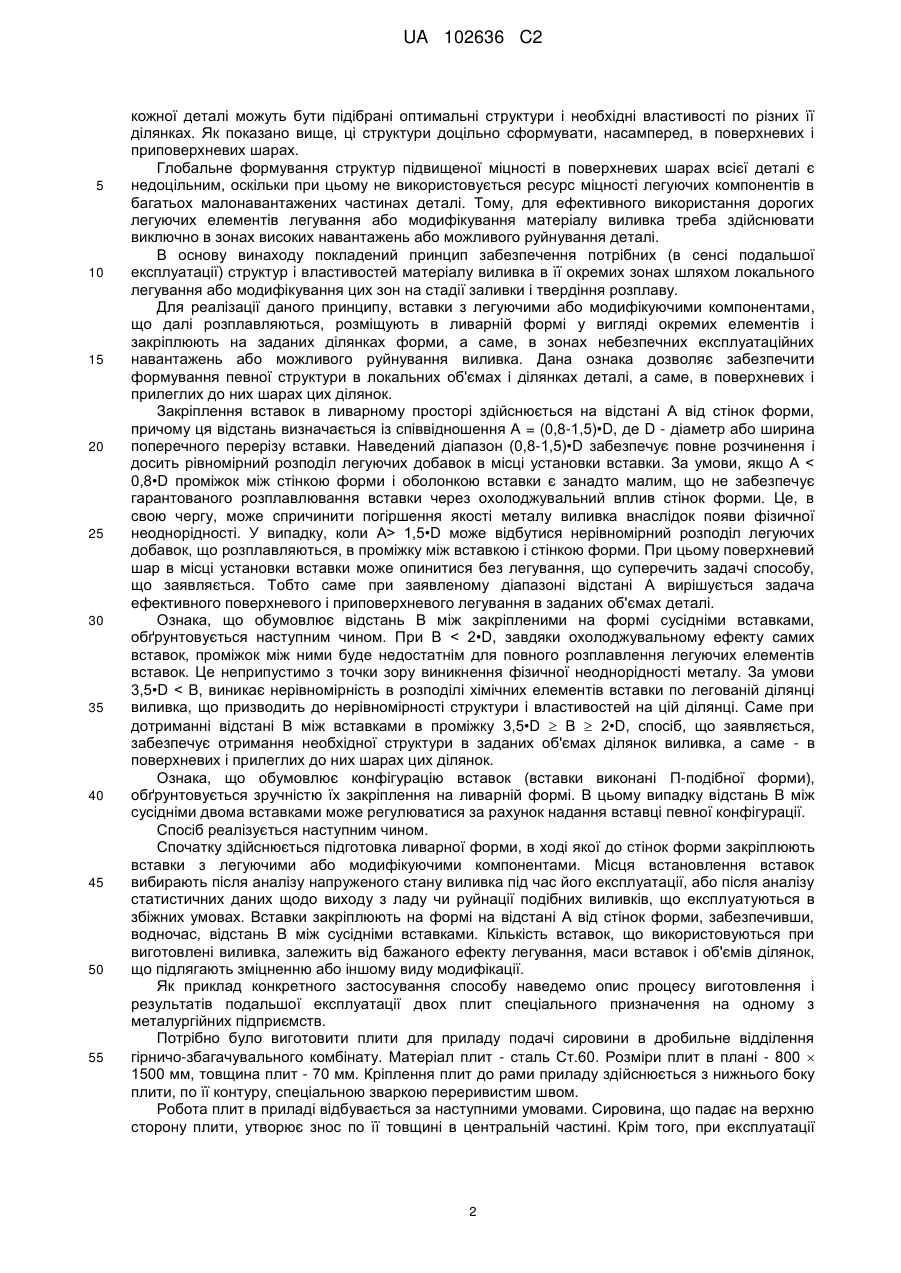

Реферат: Винахід належить до металургії. Спосіб одержання виливків включає розміщення в ливарній формі вставок з легуючими або модифікуючими компонентами, що далі розплавляють, і подальшу заливку у форму рідкого металу, при цьому вставки застосовують у вигляді окремих елементів і закріплюють на заданих ділянках форми, а саме, в зонах небезпечних експлуатаційних навантажень або можливого руйнування виливка, причому вставки закріплюють на відстані А від стінок форми, яку визначають із співвідношення А=(0,8-1,5)•D, де D - діаметр або ширина поперечного перерізу вставки. Застосування способу дозволяє при мінімальній витраті легуючих або модифікуючих домішок одержати необхідну структуру і властивості в поверхневих і прилеглих до них шарах заданих ділянок виливка, що забезпечує її підвищений ресурс роботи. UA 102636 C2 (12) UA 102636 C2 UA 102636 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до металургії, а саме до ливарного виробництва, і може бути використаний при виготовленні деталей методом відливання. Відомий спосіб обробки металу в ливарній формі, що включає заливку рідкого металу і введення додатково рідкого реагенту (А. с. СРСР № 1057181, В 22 D 27/20). Недоліком вказаного способу є не прогнозоване розповсюдження рідкого реагенту в розплаві, перемішування його з основним металом, що зрештою призводить до усереднювання хімічних і механічних властивостей всього виливка. Тобто даний спосіб не дає можливості, у разі необхідності, змінювати концентрацію легуючих елементів на окремих ділянках виливка і, таким чином, впливати на їхні механічні властивості. Недоліком способу є також значний об'єм реагенту, що витрачається задля зміцнення литого виробу. Відомий спосіб рафінування розплаву в ливарній формі (А. с. СРСР № 1238887, В 22 D 27/20), що включає розміщення в ливарній формі порожнистого дроту з наповнювачами і подальшу заливку основного металу. Дріт в ливарний простір поміщають у вигляді спіралі діаметром (0,1-0,9) від найменшого розміру поперечного перерізу виливка. Недоліком вказаного способу є велика витрата легуючих елементів, перемішування цих елементів в розплаві, усереднювання хімічних і механічних властивостей матеріалу виливка, а також неможливість застосування способу для нециліндричних деталей. Крім того, спосіб не дозволяє забезпечити підвищену концентрацію легуючих або модифікуючих елементів в окремих зонах виливка, тобто не може забезпечити їх локальне зміцнення. Відомий спосіб локального модифікування виливків (А. с. СРСР № 1031643, В 22 D 27/20), прийнятий як найближчий аналог, що включає введення в робочу порожнину ливарної форми модифікатора, розміщеного в декількох упаковках, і заливку в форму рідкого розплаву. Упаковки з модифікатором розміщують на висоті (0,6-0,7) від днища ливарної форми рівномірно по її периметру, причому швидкість заливки розплаву від рівня розміщення модифікатора встановлюють пропорційно швидкості розчинення модифікатора. Недоліком даного способу є підвищена витрата модифікатора і розповсюдження його по значному об'єму ливарної форми. При цьому усереднювання властивостей модифікованого і основного металу в одній третині об'єму виливка не дозволяє забезпечити локальне зміцнення ділянок виливка, небезпечних з точки зору експлуатаційних навантажень або можливого руйнування, що зменшує ресурс працездатності виливка. В основу винаходу поставлено задачу розробити спосіб одержання виливків, при якому за рахунок зміни умов здійснення дій при підготовці ливарних форм, можна одержати необхідну структуру і властивості в поверхневих і прилеглих до них шарах заданих ділянок виливка, що забезпечить підвищення ресурсу її працездатності при мінімальній витраті легуючих або модифікуючих елементів. Для вирішення поставленої задачі, в способі отримання виливків, що включає розміщення в ливарній формі вставок з легуючими або модифікуючими компонентами, що далі розплавляються, і подальшу заливку у форму рідкого металу, відповідно до винаходу, вставки застосовують у вигляді окремих елементів і закріплюють на заданих ділянках форми, а саме, в зонах небезпечних експлуатаційних навантажень або можливого руйнування виливка, причому вставки закріплюють на відстані А від стінок форми, яка визначається із співвідношення А = (0,8-1,5)•D, де D - діаметр або ширина поперечного перерізу вставки; при цьому відстань В між закріпленими на формі сусідніми вставками визначається залежністю 3,5•D  В  2•D; крім того, вставки, що розплавляються, можуть бути виконані П-подібної форми. Відомо, що напружений стан деталей машин (зокрема литих виробів), що працюють в умовах механічних і термічних навантажень, як правило, є нерівномірним. Це пов'язано з нерівномірністю зовнішніх сил, що діють на них, нерівномірністю виникаючих температурних полів, складністю форми деталей. Тому при експлуатації важконавантажених деталей виникають зони високих напруг, які можуть бути небезпечними в сенсі можливого руйнування деталей. Відомо також, що руйнування деталей починається з їх поверхні. Саме тому багато деталей піддають поверхневій обробці, як правило - зміцненню, наприклад, методом поверхневого азотування, вуглецювання або наплавленням. Це пов'язано з застосуванням спеціальних технологій або додатковою витратою дорогих матеріалів, що значно збільшує вартість виготовлення деталі. Крім того, товщина поверхневого шару, що зміцнюється, часто буває недостатньою для тривалої експлуатації деталей. За наявності концентраторів напруг навіть зміцнений поверхневий шар може швидко зношуватися. Запобігти процесу руйнації можна без поверхневої обробки деталей. Це можна зробити за рахунок надання матеріалу відповідних властивостей (зміцнення або, навпаки, надання підвищеної пластичності), що пов'язане з формуванням певних структур матеріалу. Цю задачу часто вирішують введенням в розплав певних легуючих або модифікуючих елементів. Для 1 UA 102636 C2 5 10 15 20 25 30 35 40 45 50 55 кожної деталі можуть бути підібрані оптимальні структури і необхідні властивості по різних її ділянках. Як показано вище, ці структури доцільно сформувати, насамперед, в поверхневих і приповерхневих шарах. Глобальне формування структур підвищеної міцності в поверхневих шарах всієї деталі є недоцільним, оскільки при цьому не використовується ресурс міцності легуючих компонентів в багатьох малонавантажених частинах деталі. Тому, для ефективного використання дорогих легуючих елементів легування або модифікування матеріалу виливка треба здійснювати виключно в зонах високих навантажень або можливого руйнування деталі. В основу винаходу покладений принцип забезпечення потрібних (в сенсі подальшої експлуатації) структур і властивостей матеріалу виливка в її окремих зонах шляхом локального легування або модифікування цих зон на стадії заливки і твердіння розплаву. Для реалізації даного принципу, вставки з легуючими або модифікуючими компонентами, що далі розплавляються, розміщують в ливарній формі у вигляді окремих елементів і закріплюють на заданих ділянках форми, а саме, в зонах небезпечних експлуатаційних навантажень або можливого руйнування виливка. Дана ознака дозволяє забезпечити формування певної структури в локальних об'ємах і ділянках деталі, а саме, в поверхневих і прилеглих до них шарах цих ділянок. Закріплення вставок в ливарному просторі здійснюється на відстані А від стінок форми, причому ця відстань визначається із співвідношення А = (0,8-1,5)•D, де D - діаметр або ширина поперечного перерізу вставки. Наведений діапазон (0,8-1,5)•D забезпечує повне розчинення і досить рівномірний розподіл легуючих добавок в місці установки вставки. За умови, якщо А 1,5•D може відбутися нерівномірний розподіл легуючих добавок, що розплавляються, в проміжку між вставкою і стінкою форми. При цьому поверхневий шар в місці установки вставки може опинитися без легування, що суперечить задачі способу, що заявляється. Тобто саме при заявленому діапазоні відстані А вирішується задача ефективного поверхневого і приповерхневого легування в заданих об'ємах деталі. Ознака, що обумовлює відстань В між закріпленими на формі сусідніми вставками, обґрунтовується наступним чином. При В < 2•D, завдяки охолоджувальному ефекту самих вставок, проміжок між ними буде недостатнім для повного розплавлення легуючих елементів вставок. Це неприпустимо з точки зору виникнення фізичної неоднорідності металу. За умови 3,5•D < В, виникає нерівномірність в розподілі хімічних елементів вставки по легованій ділянці виливка, що призводить до нерівномірності структури і властивостей на цій ділянці. Саме при дотриманні відстані В між вставками в проміжку 3,5•D  В  2•D, спосіб, що заявляється, забезпечує отримання необхідної структури в заданих об'ємах ділянок виливка, а саме - в поверхневих і прилеглих до них шарах цих ділянок. Ознака, що обумовлює конфігурацію вставок (вставки виконані Π-подібної форми), обґрунтовується зручністю їх закріплення на ливарній формі. В цьому випадку відстань В між сусідніми двома вставками може регулюватися за рахунок надання вставці певної конфігурації. Спосіб реалізується наступним чином. Спочатку здійснюється підготовка ливарної форми, в ході якої до стінок форми закріплюють вставки з легуючими або модифікуючими компонентами. Місця встановлення вставок вибирають після аналізу напруженого стану виливка під час його експлуатації, або після аналізу статистичних даних щодо виходу з ладу чи руйнації подібних виливків, що експлуатуються в збіжних умовах. Вставки закріплюють на формі на відстані А від стінок форми, забезпечивши, водночас, відстань В між сусідніми вставками. Кількість вставок, що використовуються при виготовлені виливка, залежить від бажаного ефекту легування, маси вставок і об'ємів ділянок, що підлягають зміцненню або іншому виду модифікації. Як приклад конкретного застосування способу наведемо опис процесу виготовлення і результатів подальшої експлуатації двох плит спеціального призначення на одному з металургійних підприємств. Потрібно було виготовити плити для приладу подачі сировини в дробильне відділення гірничо-збагачувального комбінату. Матеріал плит - сталь Ст.60. Розміри плит в плані - 800  1500 мм, товщина плит - 70 мм. Кріплення плит до рами приладу здійснюється з нижнього боку плити, по її контуру, спеціальною зваркою переривистим швом. Робота плит в приладі відбувається за наступними умовами. Сировина, що падає на верхню сторону плити, утворює знос по її товщині в центральній частині. Крім того, при експлуатації 2 UA 102636 C2 5 10 15 20 25 30 35 приладу в місці зварювальних швів часто утворюються тріщини, які можуть спричинити відрив плити від рами. Для плити звичайного виконання характерною є наявність крупнозернистої структури в її центральній частині. Тому, матеріал в цій частині має низькі характеристики міцності. Для перевірки можливості зміцнення даного виробу було відлито дві дослідні плити (плити І і II) із спеціальними вставками з порошкового дроту. На внутрішній поверхні ливарної форми, в місці, що відповідає центральній ділянці плити І, закріплювали вставку №1 (відрізок дроту з наповнювачем із порошкового ванадію). На центральній ділянці плити II закріплювали вставку №2 (дріт із заданим вмістом порошкової суміші кремнію і марганцю). По контуру кожної плити закріплювали вставки №3 (дріт, що містить суміш дробленого порошку чистого заліза з вмістом вуглецю менше 0,01 мас. % і розмолотої окалини). Метою використання останньої вставки є місцеве зневуглецювання основного металу. Вставки застосовувались у вигляді окремих відрізків довжиною 300 мм і шириною 20 мм. Вставки №3, що були розташовані по контуру, укладались в 2 ряди на відстані один від одного В = 2,5•D=2,5  20=50 мм. В центральній частині виливка розміщували 5 вставок №1 (для плити І) і 5 вставок №2 (для плити II) на відстані 50 мм. При розміщенні вставок №3 по контуру плит відстань між торцями вставок уздовж однієї сторони плити вибирали з тих же умов - 50 мм. Вставки кріпили на відстані від стінки форми А = 0,9•D=0,9  20=18 мм за допомогою спеціальних шпильок із сталевого дроту діаметром 2,5 мм. В центральній частині кожної плити застосовували вставки Π-подібної форми. Після виготовлення плити були встановлені в прилад і експлуатувались тривалий проміжок часу. Для плити типового виконання нормативною документацією передбачений регламент заміни - через 6 місяців роботи. Зазвичай знос по товщині такої плити в її центрі складає 45-50 мм. Досвідні плити І і II були зняті для огляду і оцінки структури через 9 місяців експлуатації. Знос складав для плити I-17 мм, а для п лити II-14 мм. Тріщин, які свідчать про початок руйнування металу, на плитах не виявлено. Дослідження зразків металу в місцях локального легування показало наявність дрібнозернистої структури і рівномірний розподіл введених хімічних елементів в поверхневих і прилеглих до них шарах центральної ділянки. Встановлено також рівномірне зниження вмісту вуглецю і наявність підвищеної пластичності по контуру виливків. Таким чином, застосування способу, що заявляється, дозволяє, за рахунок зміни умов здійснення дій при підготовці ливарних форм, отримати необхідну структуру і властивості в поверхневих і прилеглих до них шарах заданих ділянок виливка, що забезпечує підвищення ресурсу її працездатності при мінімальній витраті легуючих або модифікуючих елементів. ФОРМУЛА ВИНАХОДУ 40 45 1. Спосіб одержання виливків, що включає розміщення в ливарній формі вставок з легуючими або модифікуючими компонентами, що далі розплавляють, і подальшу заливку у форму рідкого металу, який відрізняється тим, що вставки застосовують у вигляді окремих елементів і закріплюють на заданих ділянках форми, а саме, в зонах небезпечних експлуатаційних навантажень або можливого руйнування виливка, причому вставки закріплюють на відстані А від стінок форми, яку визначають із співвідношення А=(0,8-1,5)•D, де D - діаметр або ширина поперечного перерізу вставки. 2. Спосіб за п. 1, який відрізняється тим, що визначають відстань між закріпленими на формі сусідніми вставками В відповідно до залежності 3,5•DВ2•D. 3. Спосіб за п. 1, який відрізняється тим, що вставки, що розплавляють, виконані Π-подібної форми. 50 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
