Інструмент для різання заготовок
Номер патенту: 102873
Опубліковано: 27.08.2013
Автори: Долгих Ганна Сергіївна, Михайлов Дмитро Олександрович, Михайлов Олександр Миколайович
Формула / Реферат
Інструмент для різання заготовок, що містить металевий диск у вигляді кільця з рівномірно розташованими ріжучими елементами у вигляді зубів, який відрізняється тим, що ріжучі зуби виконані на внутрішній поверхні кільця, яке змонтовано в жорсткій обоймі за допомогою розтяжних сегментів, закріплених на зовнішній стороні кільця з можливістю їх радіального переміщення.
Текст

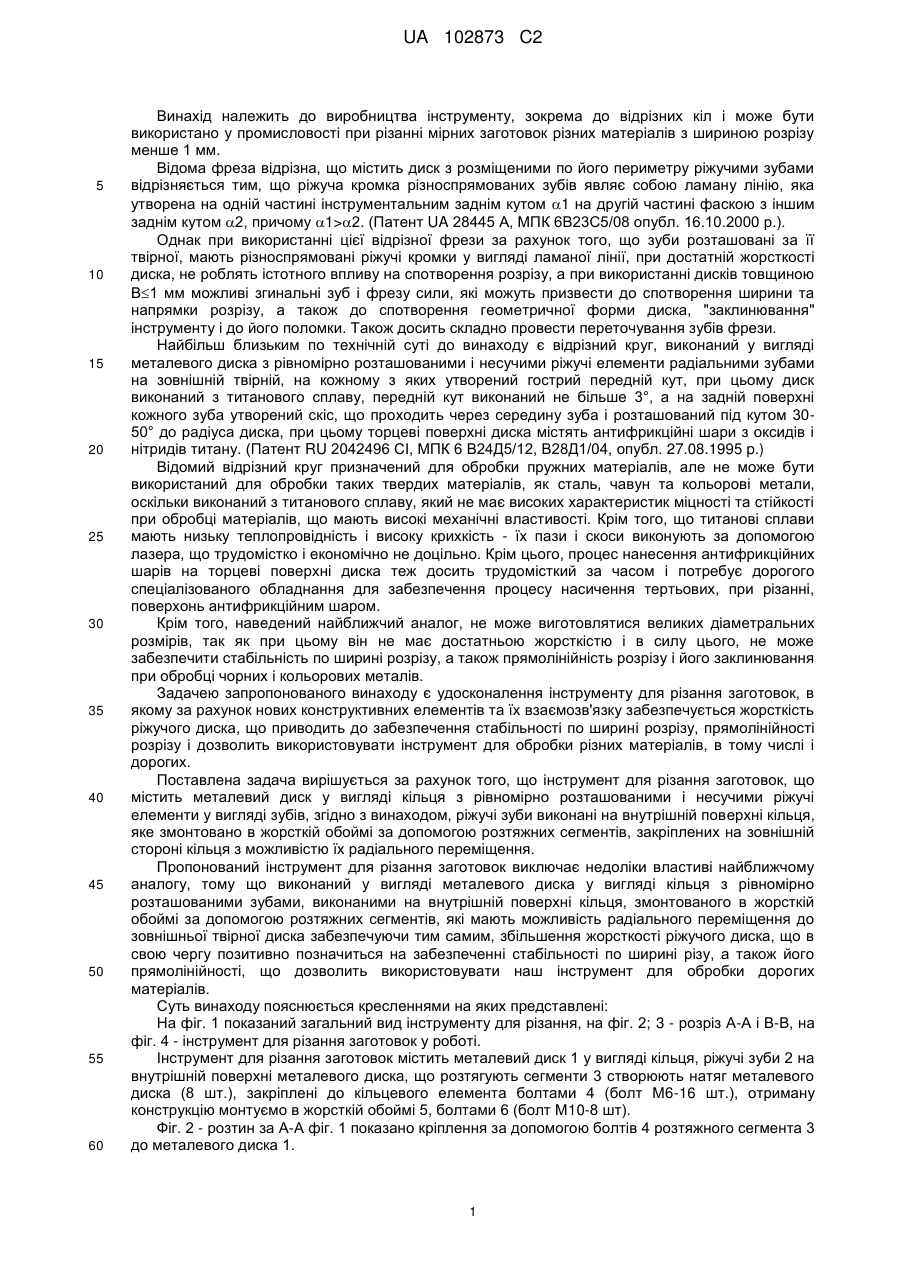

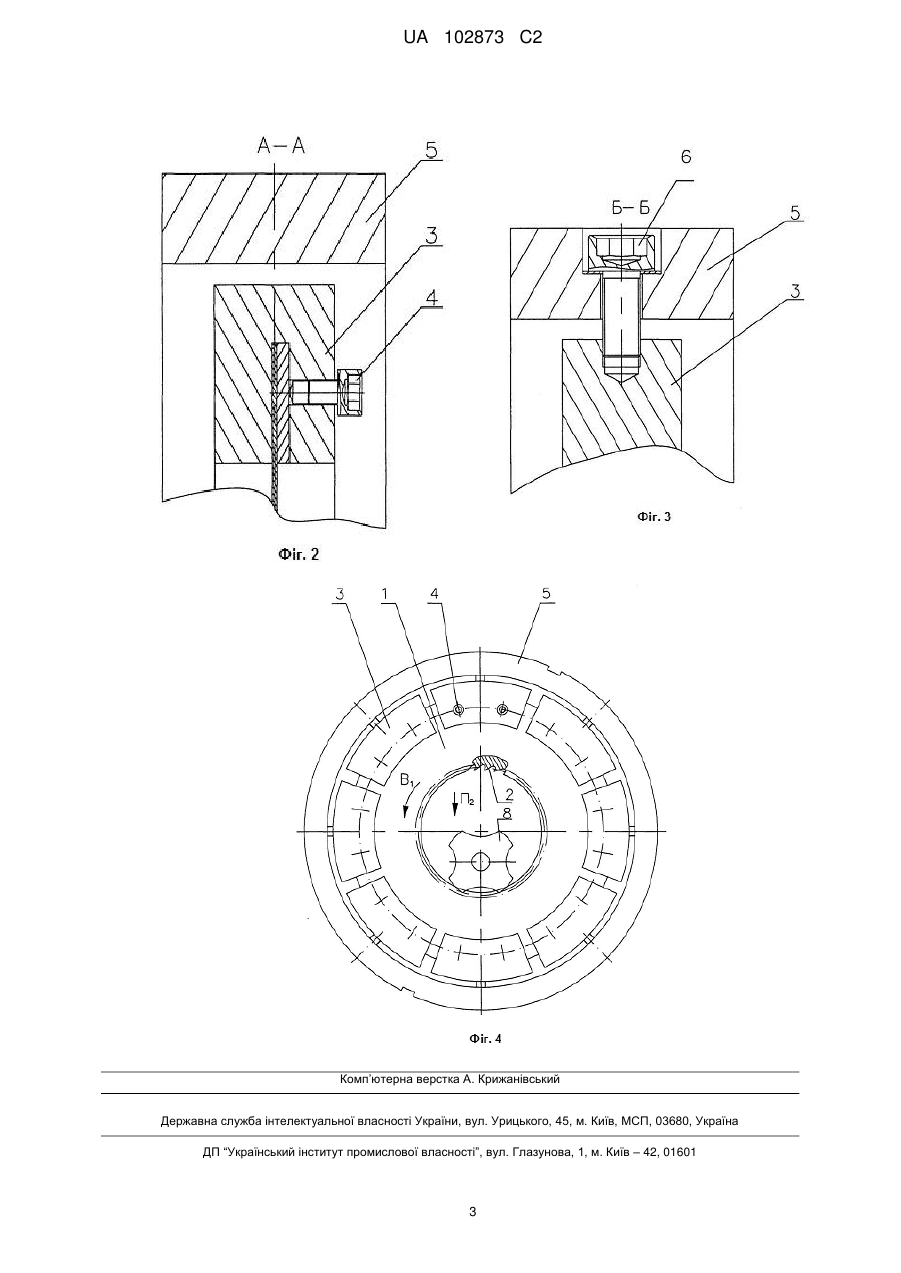

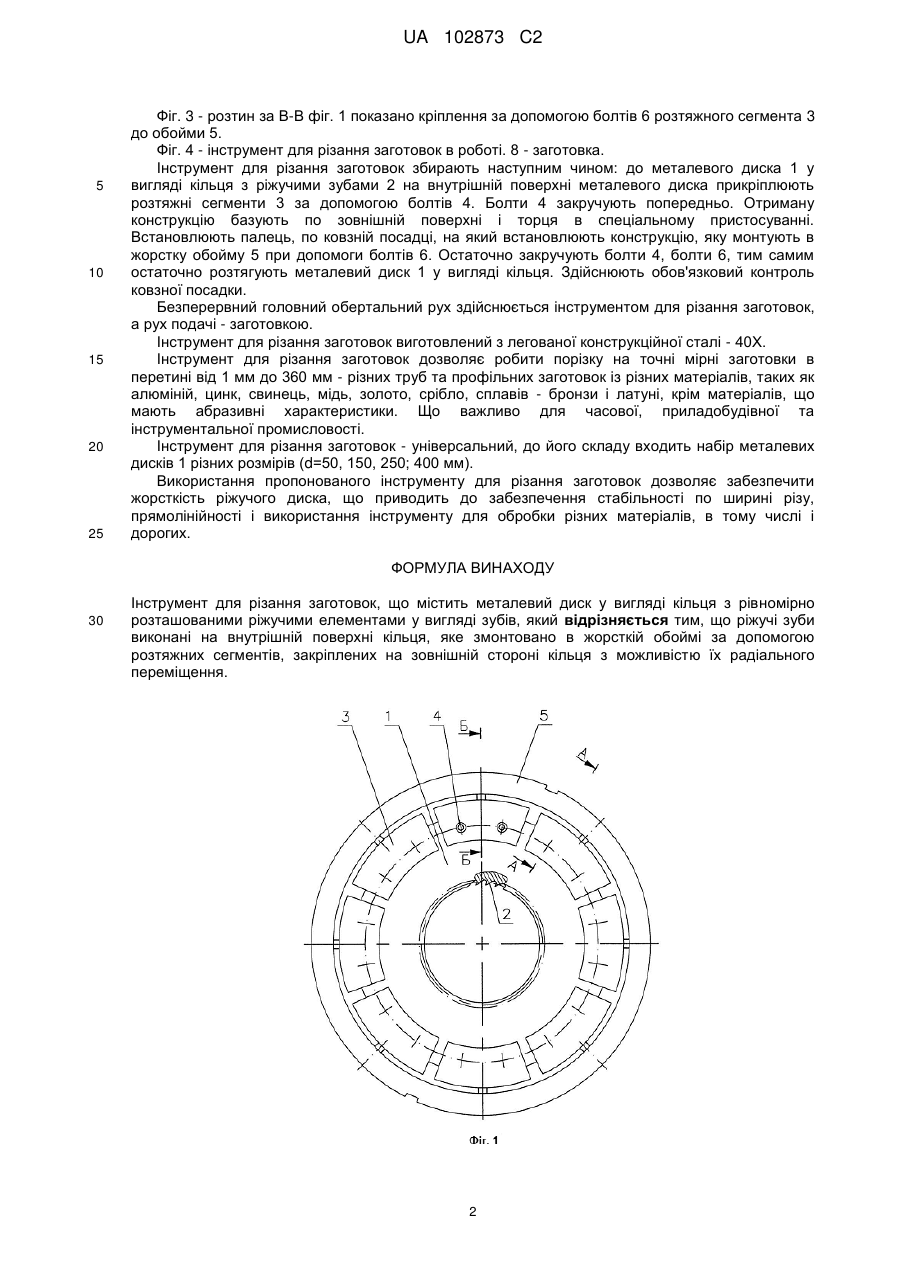

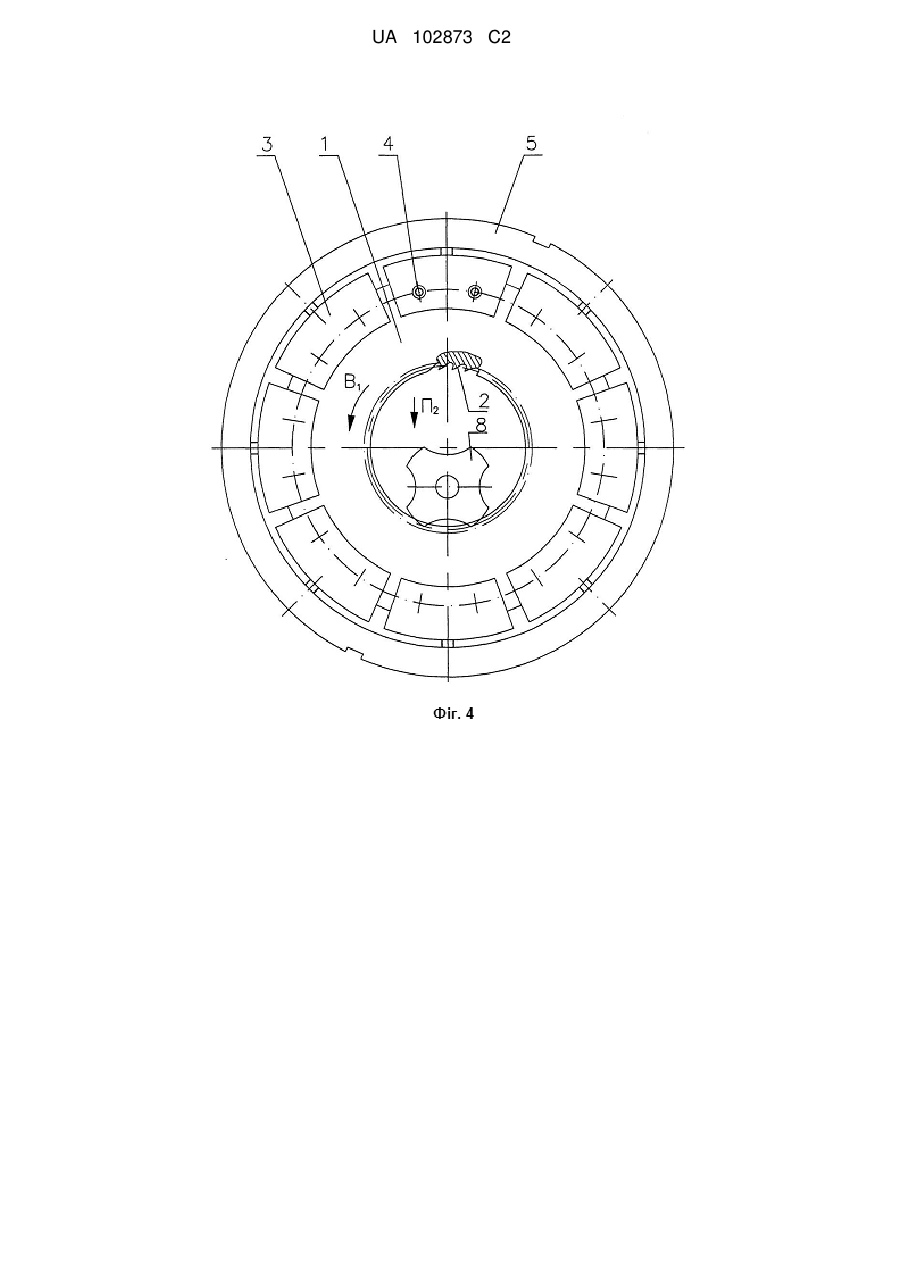

Реферат: Винахід належить до відрізних кіл і може бути використаний у промисловості при різанні мірних заготовок різних матеріалів з шириною розрізу менше 1 мм. Інструмент для різання заготовок містить металевий диск у вигляді кільця з рівномірно розташованими ріжучими елементами у вигляді зубів, які виконані на внутрішній поверхні кільця, яке змонтовано в жорсткій обоймі за допомогою розтяжних сегментів, закріплених на зовнішній стороні кільця з можливістю їх радіального переміщення. Використання запропонованого інструменту забезпечує жорсткість ріжучого диска, що приводить до стабільності по ширині розрізу, прямолінійності розрізу і дозволить використовувати інструмент для обробки різних матеріалів, в тому числі і дорогих. UA 102873 C2 (12) UA 102873 C2 UA 102873 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до виробництва інструменту, зокрема до відрізних кіл і може бути використано у промисловості при різанні мірних заготовок різних матеріалів з шириною розрізу менше 1 мм. Відома фреза відрізна, що містить диск з розміщеними по його периметру ріжучими зубами відрізняється тим, що ріжуча кромка різноспрямованих зубів являє собою ламану лінію, яка утворена на одній частині інструментальним заднім кутом 1 на другій частині фаскою з іншим заднім кутом 2, причому 1>2. (Патент UA 28445 А, МПК 6В23С5/08 опубл. 16.10.2000 р.). Однак при використанні цієї відрізної фрези за рахунок того, що зуби розташовані за її твірної, мають різноспрямовані ріжучі кромки у вигляді ламаної лінії, при достатній жорсткості диска, не роблять істотного впливу на спотворення розрізу, а при використанні дисків товщиною В1 мм можливі згинальні зуб і фрезу сили, які можуть призвести до спотворення ширини та напрямки розрізу, а також до спотворення геометричної форми диска, "заклинювання" інструменту і до його поломки. Також досить складно провести переточування зубів фрези. Найбільш близьким по технічній суті до винаходу є відрізний круг, виконаний у вигляді металевого диска з рівномірно розташованими і несучими ріжучі елементи радіальними зубами на зовнішній твірній, на кожному з яких утворений гострий передній кут, при цьому диск виконаний з титанового сплаву, передній кут виконаний не більше 3°, а на задній поверхні кожного зуба утворений скіс, що проходить через середину зуба і розташований під кутом 3050° до радіуса диска, при цьому торцеві поверхні диска містять антифрикційні шари з оксидів і нітридів титану. (Патент RU 2042496 СІ, МПК 6 В24Д5/12, В28Д1/04, опубл. 27.08.1995 p.) Відомий відрізний круг призначений для обробки пружних матеріалів, але не може бути використаний для обробки таких твердих матеріалів, як сталь, чавун та кольорові метали, оскільки виконаний з титанового сплаву, який не має високих характеристик міцності та стійкості при обробці матеріалів, що мають високі механічні властивості. Крім того, що титанові сплави мають низьку теплопровідність і високу крихкість - їх пази і скоси виконують за допомогою лазера, що трудомістко і економічно не доцільно. Крім цього, процес нанесення антифрикційних шарів на торцеві поверхні диска теж досить трудомісткий за часом і потребує дорогого спеціалізованого обладнання для забезпечення процесу насичення тертьових, при різанні, поверхонь антифрикційним шаром. Крім того, наведений найближчий аналог, не може виготовлятися великих діаметральних розмірів, так як при цьому він не має достатньою жорсткістю і в силу цього, не може забезпечити стабільність по ширині розрізу, а також прямолінійність розрізу і його заклинювання при обробці чорних і кольорових металів. Задачею запропонованого винаходу є удосконалення інструменту для різання заготовок, в якому за рахунок нових конструктивних елементів та їх взаємозв'язку забезпечується жорсткість ріжучого диска, що приводить до забезпечення стабільності по ширині розрізу, прямолінійності розрізу і дозволить використовувати інструмент для обробки різних матеріалів, в тому числі і дорогих. Поставлена задача вирішується за рахунок того, що інструмент для різання заготовок, що містить металевий диск у вигляді кільця з рівномірно розташованими і несучими ріжучі елементи у вигляді зубів, згідно з винаходом, ріжучі зуби виконані на внутрішній поверхні кільця, яке змонтовано в жорсткій обоймі за допомогою розтяжних сегментів, закріплених на зовнішній стороні кільця з можливістю їх радіального переміщення. Пропонований інструмент для різання заготовок виключає недоліки властиві найближчому аналогу, тому що виконаний у вигляді металевого диска у вигляді кільця з рівномірно розташованими зубами, виконаними на внутрішній поверхні кільця, змонтованого в жорсткій обоймі за допомогою розтяжних сегментів, які мають можливість радіального переміщення до зовнішньої твірної диска забезпечуючи тим самим, збільшення жорсткості ріжучого диска, що в свою чергу позитивно позначиться на забезпеченні стабільності по ширині різу, а також його прямолінійності, що дозволить використовувати наш інструмент для обробки дорогих матеріалів. Суть винаходу пояснюється кресленнями на яких представлені: На фіг. 1 показаний загальний вид інструменту для різання, на фіг. 2; 3 - розріз А-А і В-В, на фіг. 4 - інструмент для різання заготовок у роботі. Інструмент для різання заготовок містить металевий диск 1 у вигляді кільця, ріжучі зуби 2 на внутрішній поверхні металевого диска, що розтягують сегменти 3 створюють натяг металевого диска (8 шт.), закріплені до кільцевого елемента болтами 4 (болт М6-16 шт.), отриману конструкцію монтуємо в жорсткій обоймі 5, болтами 6 (болт М10-8 шт). Фіг. 2 - розтин за А-А фіг. 1 показано кріплення за допомогою болтів 4 розтяжного сегмента 3 до металевого диска 1. 1 UA 102873 C2 5 10 15 20 25 Фіг. 3 - розтин за В-В фіг. 1 показано кріплення за допомогою болтів 6 розтяжного сегмента 3 до обойми 5. Фіг. 4 - інструмент для різання заготовок в роботі. 8 - заготовка. Інструмент для різання заготовок збирають наступним чином: до металевого диска 1 у вигляді кільця з ріжучими зубами 2 на внутрішній поверхні металевого диска прикріплюють розтяжні сегменти 3 за допомогою болтів 4. Болти 4 закручують попередньо. Отриману конструкцію базують по зовнішній поверхні і торця в спеціальному пристосуванні. Встановлюють палець, по ковзній посадці, на який встановлюють конструкцію, яку монтують в жорстку обойму 5 при допомоги болтів 6. Остаточно закручують болти 4, болти 6, тим самим остаточно розтягують металевий диск 1 у вигляді кільця. Здійснюють обов'язковий контроль ковзної посадки. Безперервний головний обертальний рух здійснюється інструментом для різання заготовок, а рух подачі - заготовкою. Інструмент для різання заготовок виготовлений з легованої конструкційної сталі - 40Х. Інструмент для різання заготовок дозволяє робити порізку на точні мірні заготовки в перетині від 1 мм до 360 мм - різних труб та профільних заготовок із різних матеріалів, таких як алюміній, цинк, свинець, мідь, золото, срібло, сплавів - бронзи і латуні, крім матеріалів, що мають абразивні характеристики. Що важливо для часової, приладобудівної та інструментальної промисловості. Інструмент для різання заготовок - універсальний, до його складу входить набір металевих дисків 1 різних розмірів (d=50, 150, 250; 400 мм). Використання пропонованого інструменту для різання заготовок дозволяє забезпечити жорсткість ріжучого диска, що приводить до забезпечення стабільності по ширині різу, прямолінійності і використання інструменту для обробки різних матеріалів, в тому числі і дорогих. ФОРМУЛА ВИНАХОДУ 30 Інструмент для різання заготовок, що містить металевий диск у вигляді кільця з рівномірно розташованими ріжучими елементами у вигляді зубів, який відрізняється тим, що ріжучі зуби виконані на внутрішній поверхні кільця, яке змонтовано в жорсткій обоймі за допомогою розтяжних сегментів, закріплених на зовнішній стороні кільця з можливістю їх радіального переміщення. 2 UA 102873 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюTool for cutting billets
Автори англійськоюMykhailov Oleksandr Mykolaiovych, Dolhykh Hanna Serhiivna, Mykhailov Dmytro Oleksandrovych
Назва патенту російськоюИнструмент для резки заготовок
Автори російськоюМихайлов Александр Николаевич, Долгих Анна Сергеевна, Михайлов Дмитрий Александрович
МПК / Мітки
МПК: B23D 61/00, B23D 45/00, B27B 5/00, B23D 47/00
Мітки: заготовок, різання, інструмент
