Очисник головок коренеплодів від залишків гички

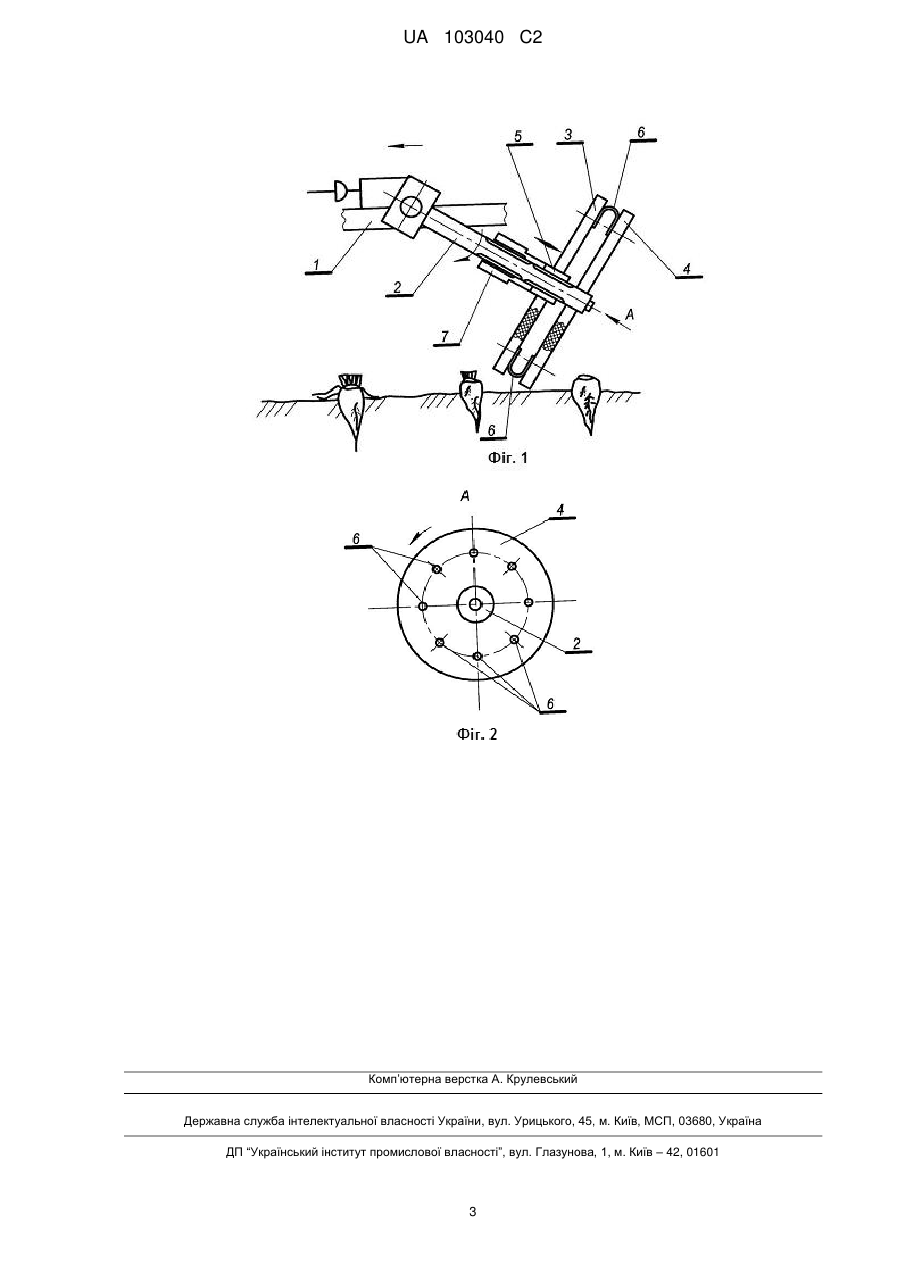

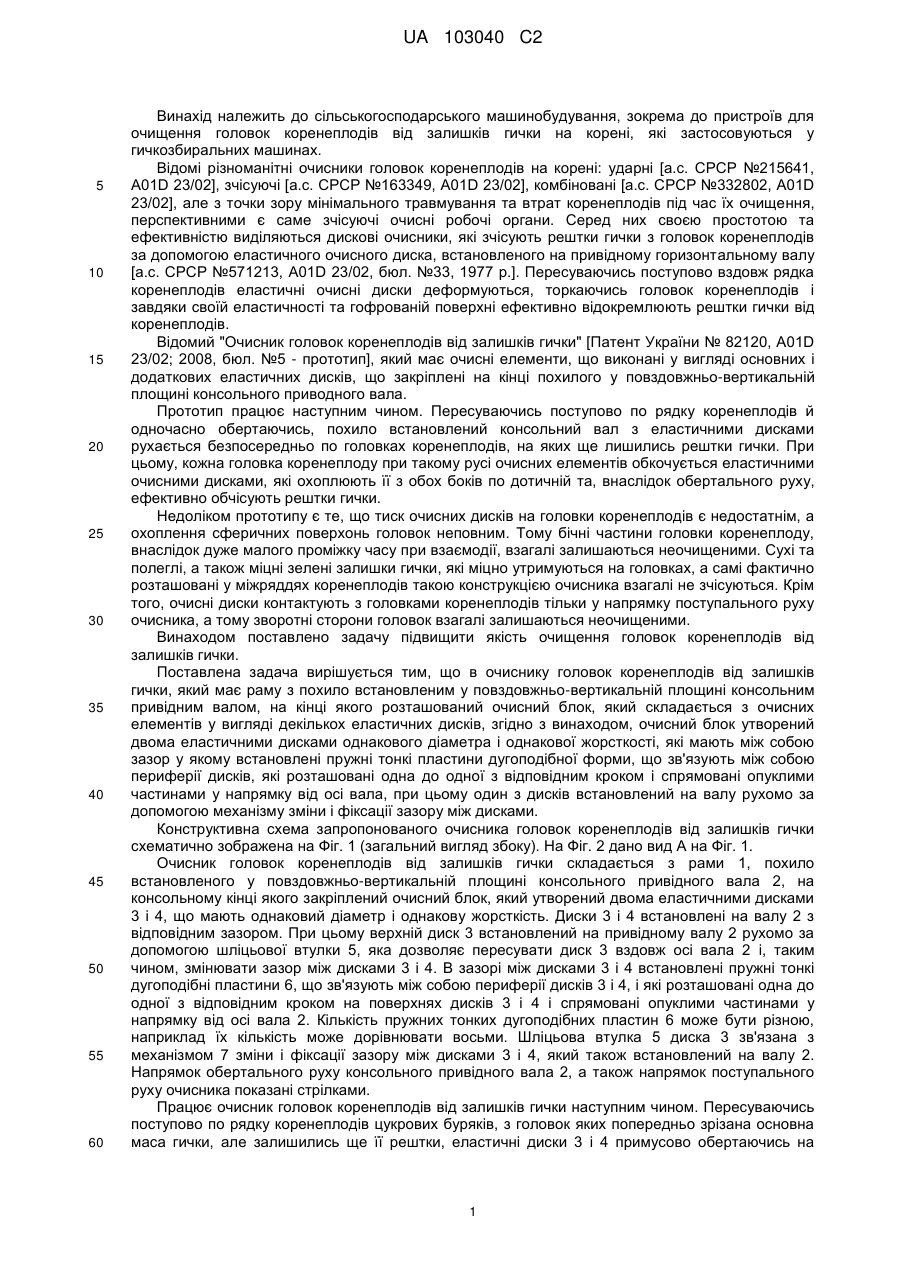

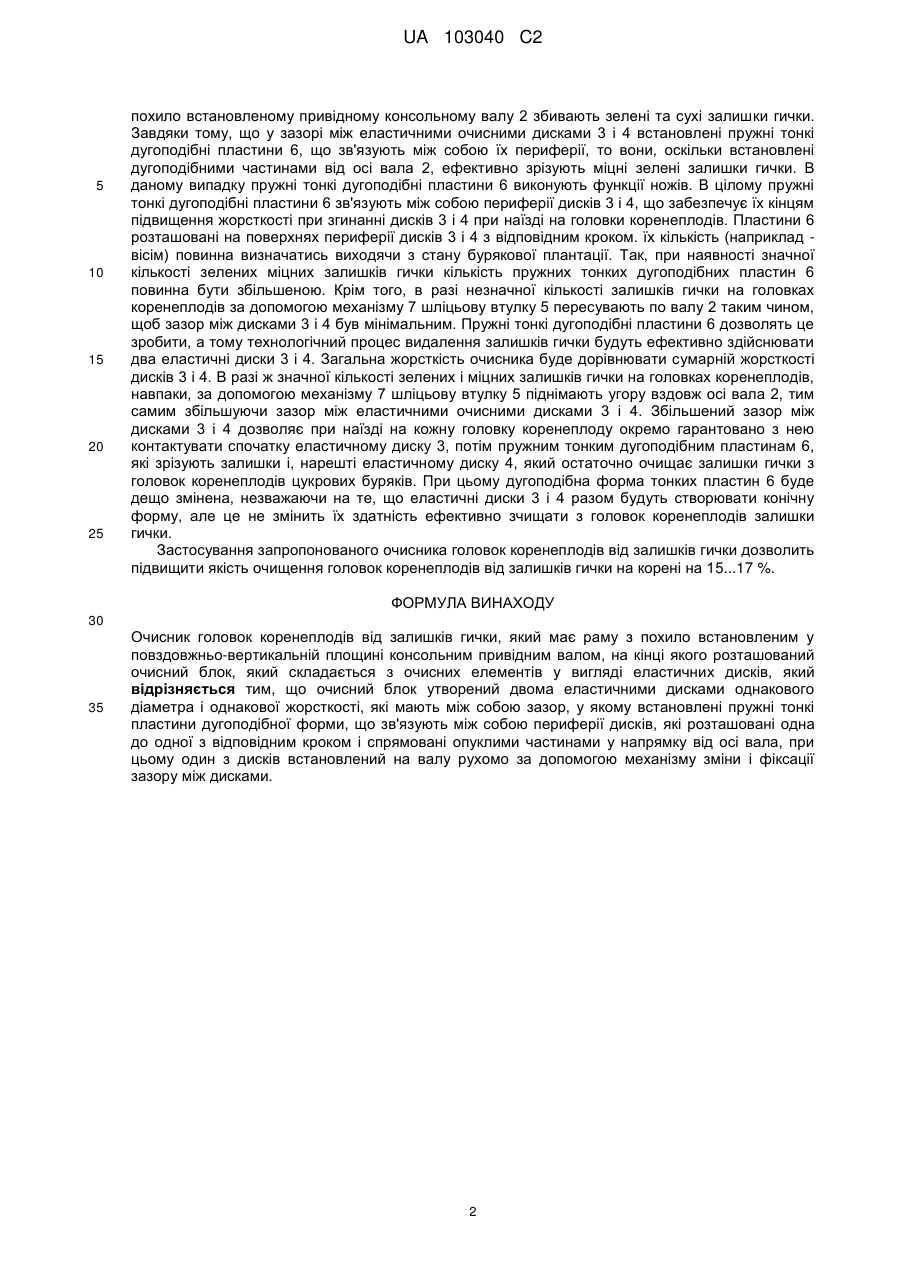

Реферат: Очисник головок коренеплодів від залишків гички має раму з похило встановленим у повздовжньо-вертикальній площині консольним привідним валом, на кінці якого розташований очисний блок, який складається з очисних елементів у вигляді еластичних дисків. Очисний блок утворений двома еластичними дисками однакового діаметра і однакової жорсткості, які мають між собою зазор, у якому встановлені пружні тонкі пластини дугоподібної форми, що зв'язують між собою периферії дисків, які розташовані одна до одної з відповідним кроком і спрямовані опуклими частинами у напрямку від осі вала. Один з дисків встановлений на валу рухомо за допомогою механізму зміни і фіксації зазору між дисками. UA 103040 C2 (12) UA 103040 C2 UA 103040 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички на корені, які застосовуються у гичкозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені: ударні [а.с. СРСР №215641, A01D 23/02], зчісуючі [а.с. СРСР №163349, A01D 23/02], комбіновані [а.с. СРСР №332802, A01D 23/02], але з точки зору мінімального травмування та втрат коренеплодів під час їх очищення, перспективними є саме зчісуючі очисні робочі органи. Серед них своєю простотою та ефективністю виділяються дискові очисники, які зчісують рештки гички з головок коренеплодів за допомогою еластичного очисного диска, встановленого на привідному горизонтальному валу [а.с. СРСР №571213, A01D 23/02, бюл. №33, 1977 р.]. Пересуваючись поступово вздовж рядка коренеплодів еластичні очисні диски деформуються, торкаючись головок коренеплодів і завдяки своїй еластичності та гофрованій поверхні ефективно відокремлюють рештки гички від коренеплодів. Відомий "Очисник головок коренеплодів від залишків гички" [Патент України № 82120, А01D 23/02; 2008, бюл. №5 - прототип], який має очисні елементи, що виконані у вигляді основних і додаткових еластичних дисків, що закріплені на кінці похилого у повздовжньо-вертикальній площині консольного приводного вала. Прототип працює наступним чином. Пересуваючись поступово по рядку коренеплодів й одночасно обертаючись, похило встановлений консольний вал з еластичними дисками рухається безпосередньо по головках коренеплодів, на яких ще лишились рештки гички. При цьому, кожна головка коренеплоду при такому русі очисних елементів обкочується еластичними очисними дисками, які охоплюють її з обох боків по дотичній та, внаслідок обертального руху, ефективно обчісують рештки гички. Недоліком прототипу є те, що тиск очисних дисків на головки коренеплодів є недостатнім, а охоплення сферичних поверхонь головок неповним. Тому бічні частини головки коренеплоду, внаслідок дуже малого проміжку часу при взаємодії, взагалі залишаються неочищеними. Сухі та полеглі, а також міцні зелені залишки гички, які міцно утримуються на головках, а самі фактично розташовані у міжряддях коренеплодів такою конструкцією очисника взагалі не зчісуються. Крім того, очисні диски контактують з головками коренеплодів тільки у напрямку поступального руху очисника, а тому зворотні сторони головок взагалі залишаються неочищеними. Винаходом поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів від залишків гички, який має раму з похило встановленим у повздовжньо-вертикальній площині консольним привідним валом, на кінці якого розташований очисний блок, який складається з очисних елементів у вигляді декількох еластичних дисків, згідно з винаходом, очисний блок утворений двома еластичними дисками однакового діаметра і однакової жорсткості, які мають між собою зазор у якому встановлені пружні тонкі пластини дугоподібної форми, що зв'язують між собою периферії дисків, які розташовані одна до одної з відповідним кроком і спрямовані опуклими частинами у напрямку від осі вала, при цьому один з дисків встановлений на валу рухомо за допомогою механізму зміни і фіксації зазору між дисками. Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів від залишків гички складається з рами 1, похило встановленого у повздовжньо-вертикальній площині консольного привідного вала 2, на консольному кінці якого закріплений очисний блок, який утворений двома еластичними дисками 3 і 4, що мають однаковий діаметр і однакову жорсткість. Диски 3 і 4 встановлені на валу 2 з відповідним зазором. При цьому верхній диск 3 встановлений на привідному валу 2 рухомо за допомогою шліцьової втулки 5, яка дозволяє пересувати диск 3 вздовж осі вала 2 і, таким чином, змінювати зазор між дисками 3 і 4. В зазорі між дисками 3 і 4 встановлені пружні тонкі дугоподібні пластини 6, що зв'язують між собою периферії дисків 3 і 4, і які розташовані одна до одної з відповідним кроком на поверхнях дисків 3 і 4 і спрямовані опуклими частинами у напрямку від осі вала 2. Кількість пружних тонких дугоподібних пластин 6 може бути різною, наприклад їх кількість може дорівнювати восьми. Шліцьова втулка 5 диска 3 зв'язана з механізмом 7 зміни і фіксації зазору між дисками 3 і 4, який також встановлений на валу 2. Напрямок обертального руху консольного привідного вала 2, а також напрямок поступального руху очисника показані стрілками. Працює очисник головок коренеплодів від залишків гички наступним чином. Пересуваючись поступово по рядку коренеплодів цукрових буряків, з головок яких попередньо зрізана основна маса гички, але залишились ще її рештки, еластичні диски 3 і 4 примусово обертаючись на 1 UA 103040 C2 5 10 15 20 25 похило встановленому привідному консольному валу 2 збивають зелені та сухі залишки гички. Завдяки тому, що у зазорі між еластичними очисними дисками 3 і 4 встановлені пружні тонкі дугоподібні пластини 6, що зв'язують між собою їх периферії, то вони, оскільки встановлені дугоподібними частинами від осі вала 2, ефективно зрізують міцні зелені залишки гички. В даному випадку пружні тонкі дугоподібні пластини 6 виконують функції ножів. В цілому пружні тонкі дугоподібні пластини 6 зв'язують між собою периферії дисків 3 і 4, що забезпечує їх кінцям підвищення жорсткості при згинанні дисків 3 і 4 при наїзді на головки коренеплодів. Пластини 6 розташовані на поверхнях периферії дисків 3 і 4 з відповідним кроком. їх кількість (наприклад вісім) повинна визначатись виходячи з стану бурякової плантації. Так, при наявності значної кількості зелених міцних залишків гички кількість пружних тонких дугоподібних пластин 6 повинна бути збільшеною. Крім того, в разі незначної кількості залишків гички на головках коренеплодів за допомогою механізму 7 шліцьову втулку 5 пересувають по валу 2 таким чином, щоб зазор між дисками 3 і 4 був мінімальним. Пружні тонкі дугоподібні пластини 6 дозволять це зробити, а тому технологічний процес видалення залишків гички будуть ефективно здійснювати два еластичні диски 3 і 4. Загальна жорсткість очисника буде дорівнювати сумарній жорсткості дисків 3 і 4. В разі ж значної кількості зелених і міцних залишків гички на головках коренеплодів, навпаки, за допомогою механізму 7 шліцьову втулку 5 піднімають угору вздовж осі вала 2, тим самим збільшуючи зазор між еластичними очисними дисками 3 і 4. Збільшений зазор між дисками 3 і 4 дозволяє при наїзді на кожну головку коренеплоду окремо гарантовано з нею контактувати спочатку еластичному диску 3, потім пружним тонким дугоподібним пластинам 6, які зрізують залишки і, нарешті еластичному диску 4, який остаточно очищає залишки гички з головок коренеплодів цукрових буряків. При цьому дугоподібна форма тонких пластин 6 буде дещо змінена, незважаючи на те, що еластичні диски 3 і 4 разом будуть створювати конічну форму, але це не змінить їх здатність ефективно зчищати з головок коренеплодів залишки гички. Застосування запропонованого очисника головок коренеплодів від залишків гички дозволить підвищити якість очищення головок коренеплодів від залишків гички на корені на 15...17 %. ФОРМУЛА ВИНАХОДУ 30 35 Очисник головок коренеплодів від залишків гички, який має раму з похило встановленим у повздовжньо-вертикальній площині консольним привідним валом, на кінці якого розташований очисний блок, який складається з очисних елементів у вигляді еластичних дисків, який відрізняється тим, що очисний блок утворений двома еластичними дисками однакового діаметра і однакової жорсткості, які мають між собою зазор, у якому встановлені пружні тонкі пластини дугоподібної форми, що зв'язують між собою периферії дисків, які розташовані одна до одної з відповідним кроком і спрямовані опуклими частинами у напрямку від осі вала, при цьому один з дисків встановлений на валу рухомо за допомогою механізму зміни і фіксації зазору між дисками. 2 UA 103040 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
