Очисник головок коренеплодів від залишків гички

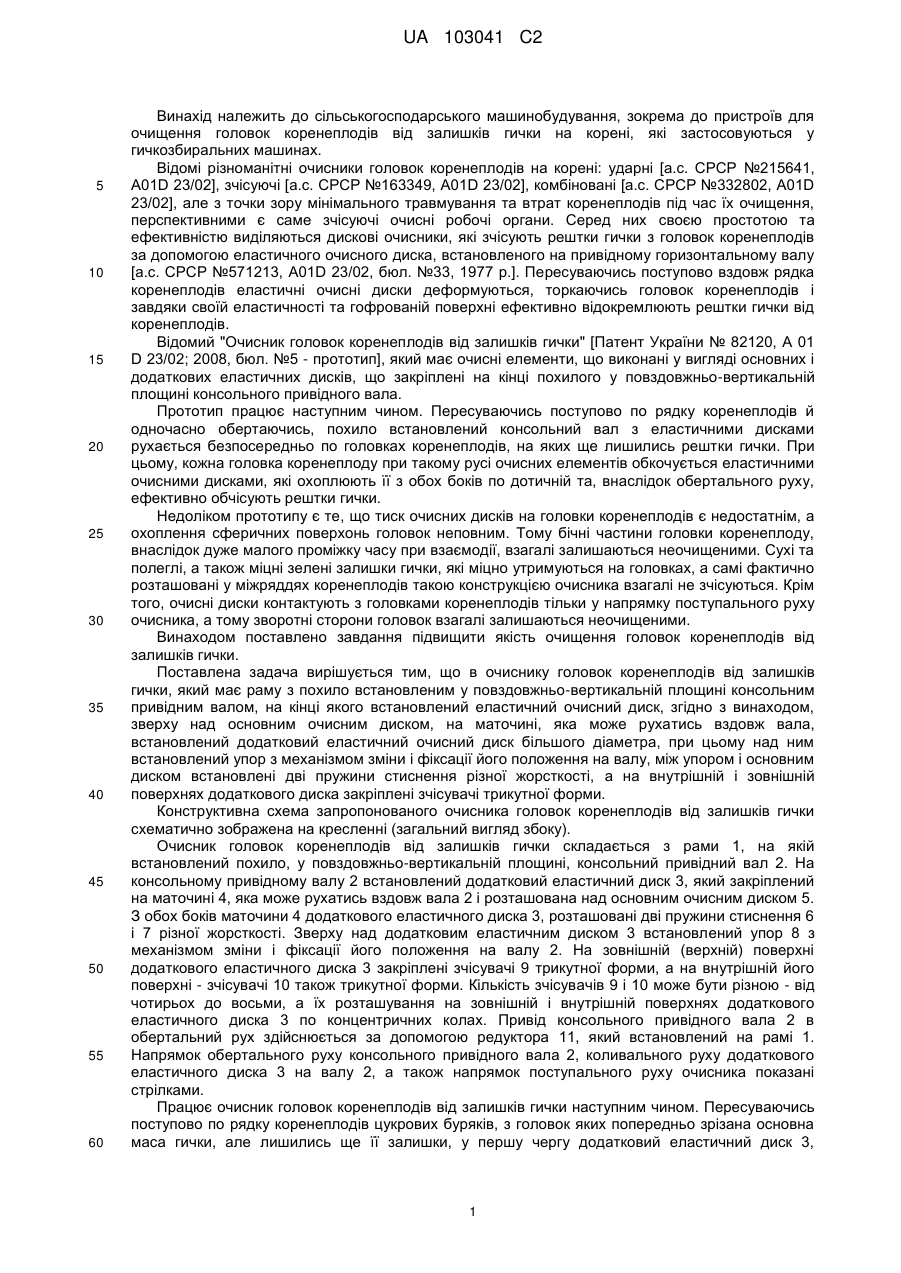

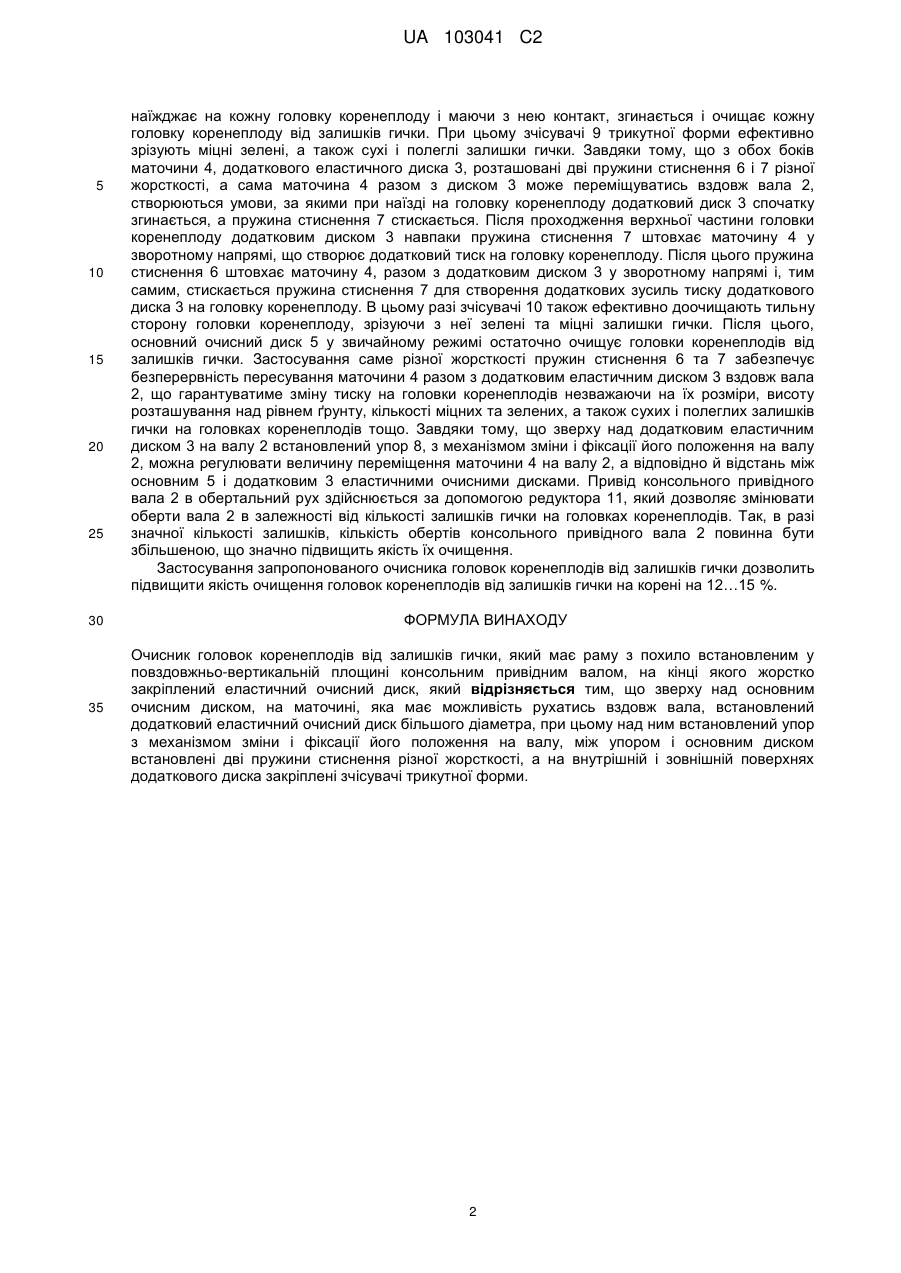

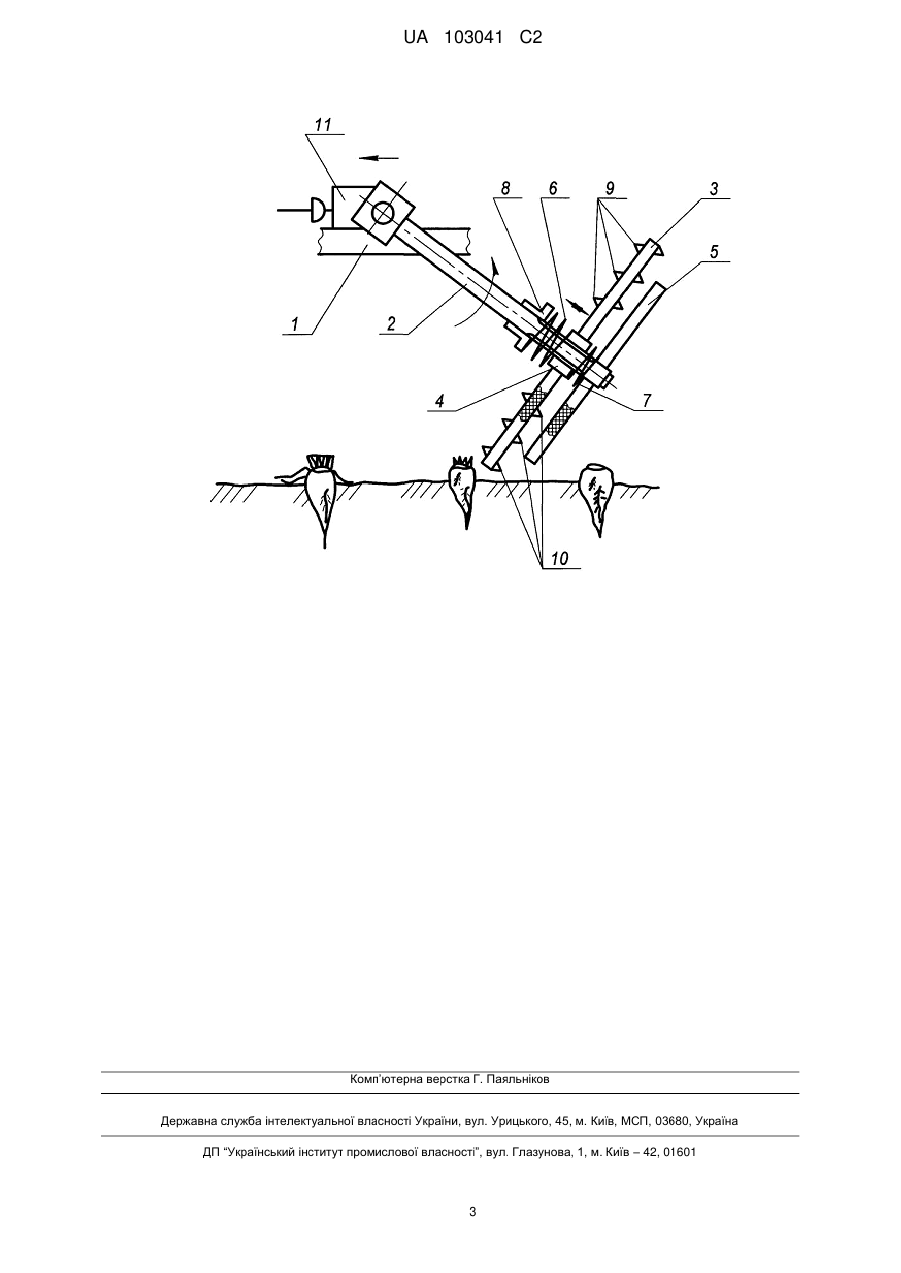

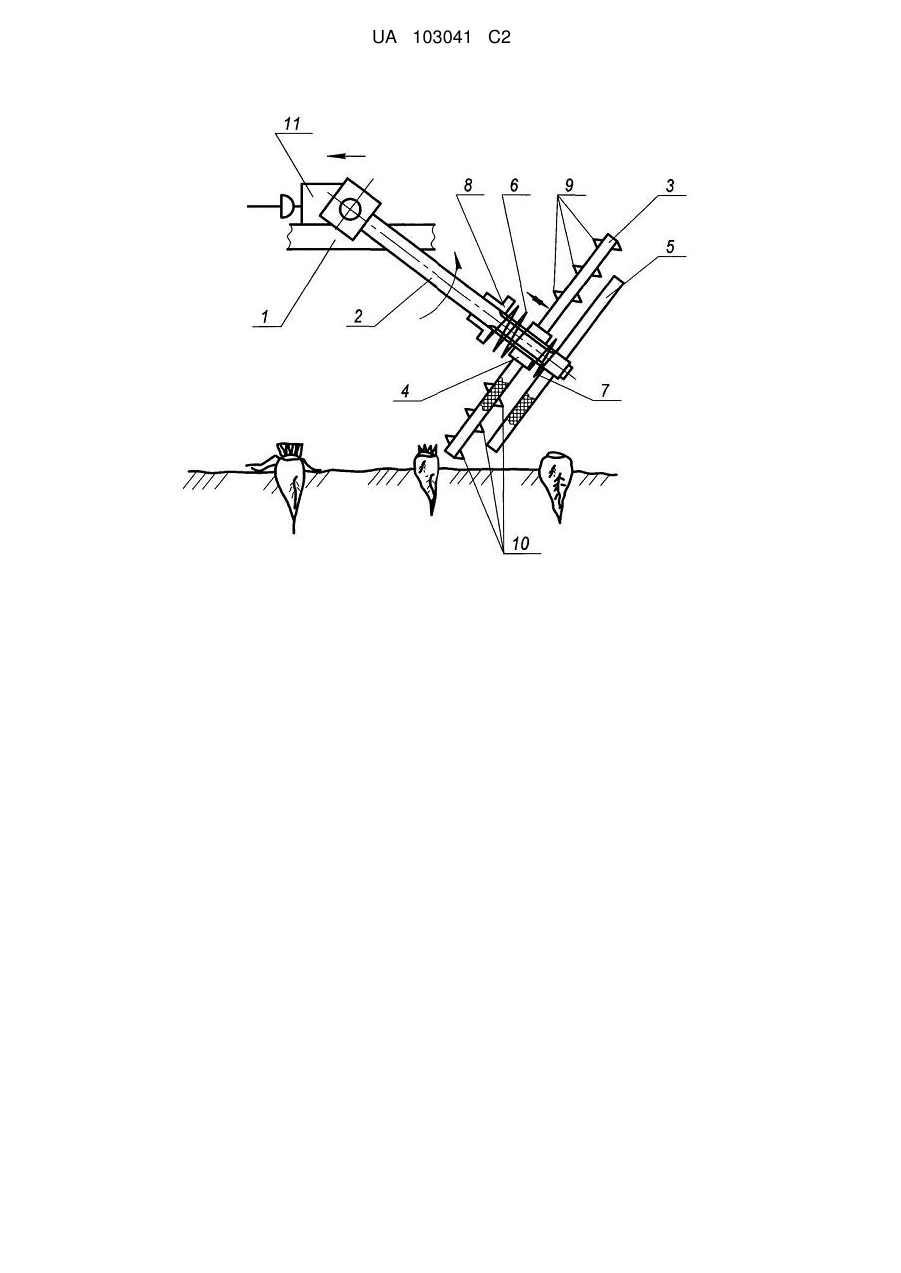

Реферат: Очисник головок коренеплодів від залишків гички має раму з похило встановленим у повздовжньо-вертикальній площині консольним привідним валом, на кінці якого жорстко закріплений еластичний очисний диск. Зверху над основним очисним диском, на маточині, яка має можливість рухатись вздовж вала, встановлений додатковий еластичний очисний диск більшого діаметра. Над ним встановлений упор з механізмом зміни і фіксації його положення на валу. Між упором і основним диском встановлені дві пружини стиснення різної жорсткості, а на внутрішній і зовнішній поверхнях додаткового диска закріплені зчісувачі трикутної форми. UA 103041 C2 (12) UA 103041 C2 UA 103041 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички на корені, які застосовуються у гичкозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені: ударні [а.с. СРСР №215641, A01D 23/02], зчісуючі [а.с. СРСР №163349, A01D 23/02], комбіновані [а.с. СРСР №332802, A01D 23/02], але з точки зору мінімального травмування та втрат коренеплодів під час їх очищення, перспективними є саме зчісуючі очисні робочі органи. Серед них своєю простотою та ефективністю виділяються дискові очисники, які зчісують рештки гички з головок коренеплодів за допомогою еластичного очисного диска, встановленого на привідному горизонтальному валу [а.с. СРСР №571213, A01D 23/02, бюл. №33, 1977 р.]. Пересуваючись поступово вздовж рядка коренеплодів еластичні очисні диски деформуються, торкаючись головок коренеплодів і завдяки своїй еластичності та гофрованій поверхні ефективно відокремлюють рештки гички від коренеплодів. Відомий "Очисник головок коренеплодів від залишків гички" [Патент України № 82120, А 01 D 23/02; 2008, бюл. №5 - прототип], який має очисні елементи, що виконані у вигляді основних і додаткових еластичних дисків, що закріплені на кінці похилого у повздовжньо-вертикальній площині консольного привідного вала. Прототип працює наступним чином. Пересуваючись поступово по рядку коренеплодів й одночасно обертаючись, похило встановлений консольний вал з еластичними дисками рухається безпосередньо по головках коренеплодів, на яких ще лишились рештки гички. При цьому, кожна головка коренеплоду при такому русі очисних елементів обкочується еластичними очисними дисками, які охоплюють її з обох боків по дотичній та, внаслідок обертального руху, ефективно обчісують рештки гички. Недоліком прототипу є те, що тиск очисних дисків на головки коренеплодів є недостатнім, а охоплення сферичних поверхонь головок неповним. Тому бічні частини головки коренеплоду, внаслідок дуже малого проміжку часу при взаємодії, взагалі залишаються неочищеними. Сухі та полеглі, а також міцні зелені залишки гички, які міцно утримуються на головках, а самі фактично розташовані у міжряддях коренеплодів такою конструкцією очисника взагалі не зчісуються. Крім того, очисні диски контактують з головками коренеплодів тільки у напрямку поступального руху очисника, а тому зворотні сторони головок взагалі залишаються неочищеними. Винаходом поставлено завдання підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів від залишків гички, який має раму з похило встановленим у повздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений еластичний очисний диск, згідно з винаходом, зверху над основним очисним диском, на маточині, яка може рухатись вздовж вала, встановлений додатковий еластичний очисний диск більшого діаметра, при цьому над ним встановлений упор з механізмом зміни і фіксації його положення на валу, між упором і основним диском встановлені дві пружини стиснення різної жорсткості, а на внутрішній і зовнішній поверхнях додаткового диска закріплені зчісувачі трикутної форми. Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички схематично зображена на кресленні (загальний вигляд збоку). Очисник головок коренеплодів від залишків гички складається з рами 1, на якій встановлений похило, у повздовжньо-вертикальній площині, консольний привідний вал 2. На консольному привідному валу 2 встановлений додатковий еластичний диск 3, який закріплений на маточині 4, яка може рухатись вздовж вала 2 і розташована над основним очисним диском 5. З обох боків маточини 4 додаткового еластичного диска 3, розташовані дві пружини стиснення 6 і 7 різної жорсткості. Зверху над додатковим еластичним диском 3 встановлений упор 8 з механізмом зміни і фіксації його положення на валу 2. На зовнішній (верхній) поверхні додаткового еластичного диска 3 закріплені зчісувачі 9 трикутної форми, а на внутрішній його поверхні - зчісувачі 10 також трикутної форми. Кількість зчісувачів 9 і 10 може бути різною - від чотирьох до восьми, а їх розташування на зовнішній і внутрішній поверхнях додаткового еластичного диска 3 по концентричних колах. Привід консольного привідного вала 2 в обертальний рух здійснюється за допомогою редуктора 11, який встановлений на рамі 1. Напрямок обертального руху консольного привідного вала 2, коливального руху додаткового еластичного диска 3 на валу 2, а також напрямок поступального руху очисника показані стрілками. Працює очисник головок коренеплодів від залишків гички наступним чином. Пересуваючись поступово по рядку коренеплодів цукрових буряків, з головок яких попередньо зрізана основна маса гички, але лишились ще її залишки, у першу чергу додатковий еластичний диск 3, 1 UA 103041 C2 5 10 15 20 25 30 35 наїжджає на кожну головку коренеплоду і маючи з нею контакт, згинається і очищає кожну головку коренеплоду від залишків гички. При цьому зчісувачі 9 трикутної форми ефективно зрізують міцні зелені, а також сухі і полеглі залишки гички. Завдяки тому, що з обох боків маточини 4, додаткового еластичного диска 3, розташовані дві пружини стиснення 6 і 7 різної жорсткості, а сама маточина 4 разом з диском 3 може переміщуватись вздовж вала 2, створюються умови, за якими при наїзді на головку коренеплоду додатковий диск 3 спочатку згинається, а пружина стиснення 7 стискається. Після проходження верхньої частини головки коренеплоду додатковим диском 3 навпаки пружина стиснення 7 штовхає маточину 4 у зворотному напрямі, що створює додатковий тиск на головку коренеплоду. Після цього пружина стиснення 6 штовхає маточину 4, разом з додатковим диском 3 у зворотному напрямі і, тим самим, стискається пружина стиснення 7 для створення додаткових зусиль тиску додаткового диска 3 на головку коренеплоду. В цьому разі зчісувачі 10 також ефективно доочищають тильну сторону головки коренеплоду, зрізуючи з неї зелені та міцні залишки гички. Після цього, основний очисний диск 5 у звичайному режимі остаточно очищує головки коренеплодів від залишків гички. Застосування саме різної жорсткості пружин стиснення 6 та 7 забезпечує безперервність пересування маточини 4 разом з додатковим еластичним диском 3 вздовж вала 2, що гарантуватиме зміну тиску на головки коренеплодів незважаючи на їх розміри, висоту розташування над рівнем ґрунту, кількості міцних та зелених, а також сухих і полеглих залишків гички на головках коренеплодів тощо. Завдяки тому, що зверху над додатковим еластичним диском 3 на валу 2 встановлений упор 8, з механізмом зміни і фіксації його положення на валу 2, можна регулювати величину переміщення маточини 4 на валу 2, а відповідно й відстань між основним 5 і додатковим 3 еластичними очисними дисками. Привід консольного привідного вала 2 в обертальний рух здійснюється за допомогою редуктора 11, який дозволяє змінювати оберти вала 2 в залежності від кількості залишків гички на головках коренеплодів. Так, в разі значної кількості залишків, кількість обертів консольного привідного вала 2 повинна бути збільшеною, що значно підвищить якість їх очищення. Застосування запропонованого очисника головок коренеплодів від залишків гички дозволить підвищити якість очищення головок коренеплодів від залишків гички на корені на 12…15 %. ФОРМУЛА ВИНАХОДУ Очисник головок коренеплодів від залишків гички, який має раму з похило встановленим у повздовжньо-вертикальній площині консольним привідним валом, на кінці якого жорстко закріплений еластичний очисний диск, який відрізняється тим, що зверху над основним очисним диском, на маточині, яка має можливість рухатись вздовж вала, встановлений додатковий еластичний очисний диск більшого діаметра, при цьому над ним встановлений упор з механізмом зміни і фіксації його положення на валу, між упором і основним диском встановлені дві пружини стиснення різної жорсткості, а на внутрішній і зовнішній поверхнях додаткового диска закріплені зчісувачі трикутної форми. 2 UA 103041 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
