Очисник головок коренеплодів від залишків гички

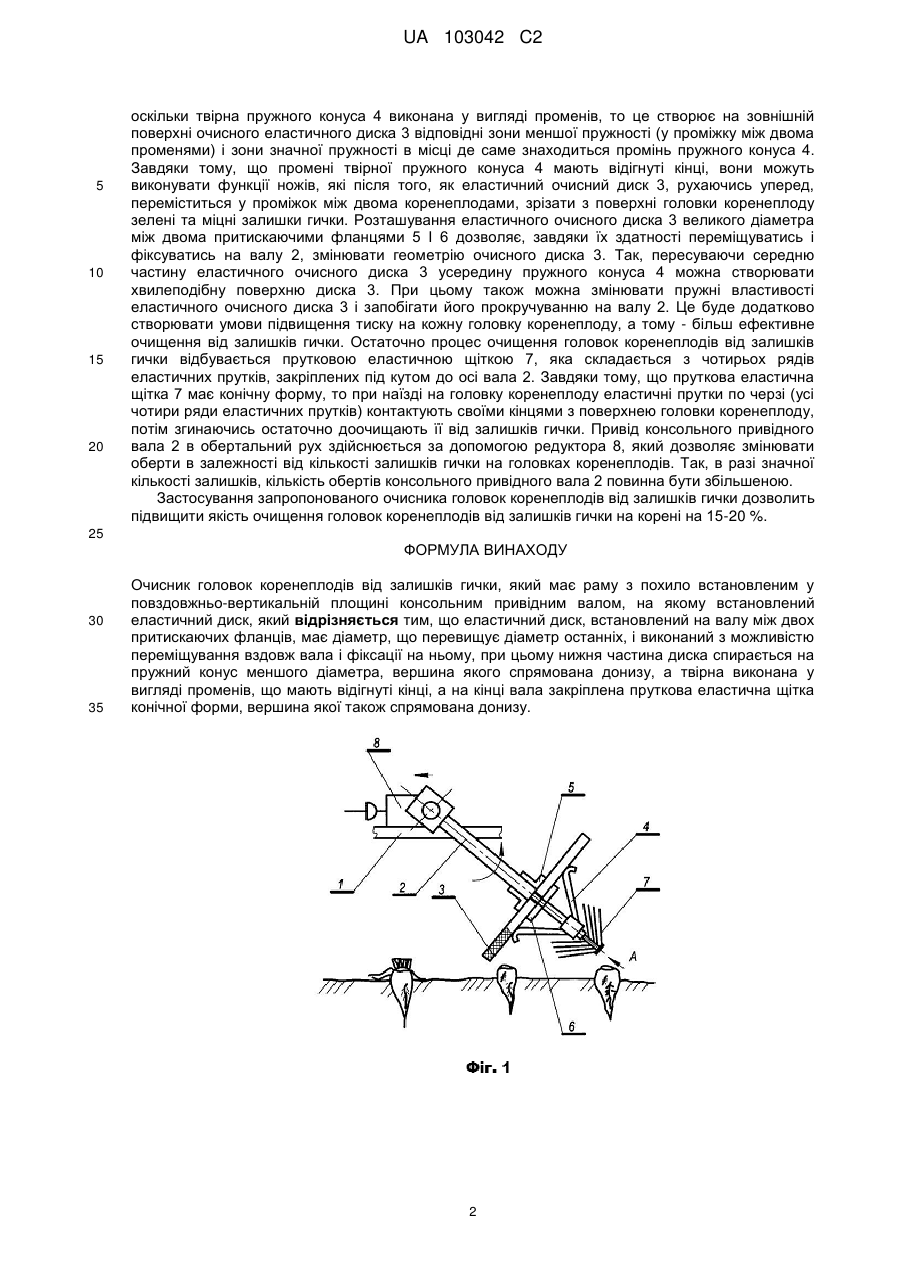

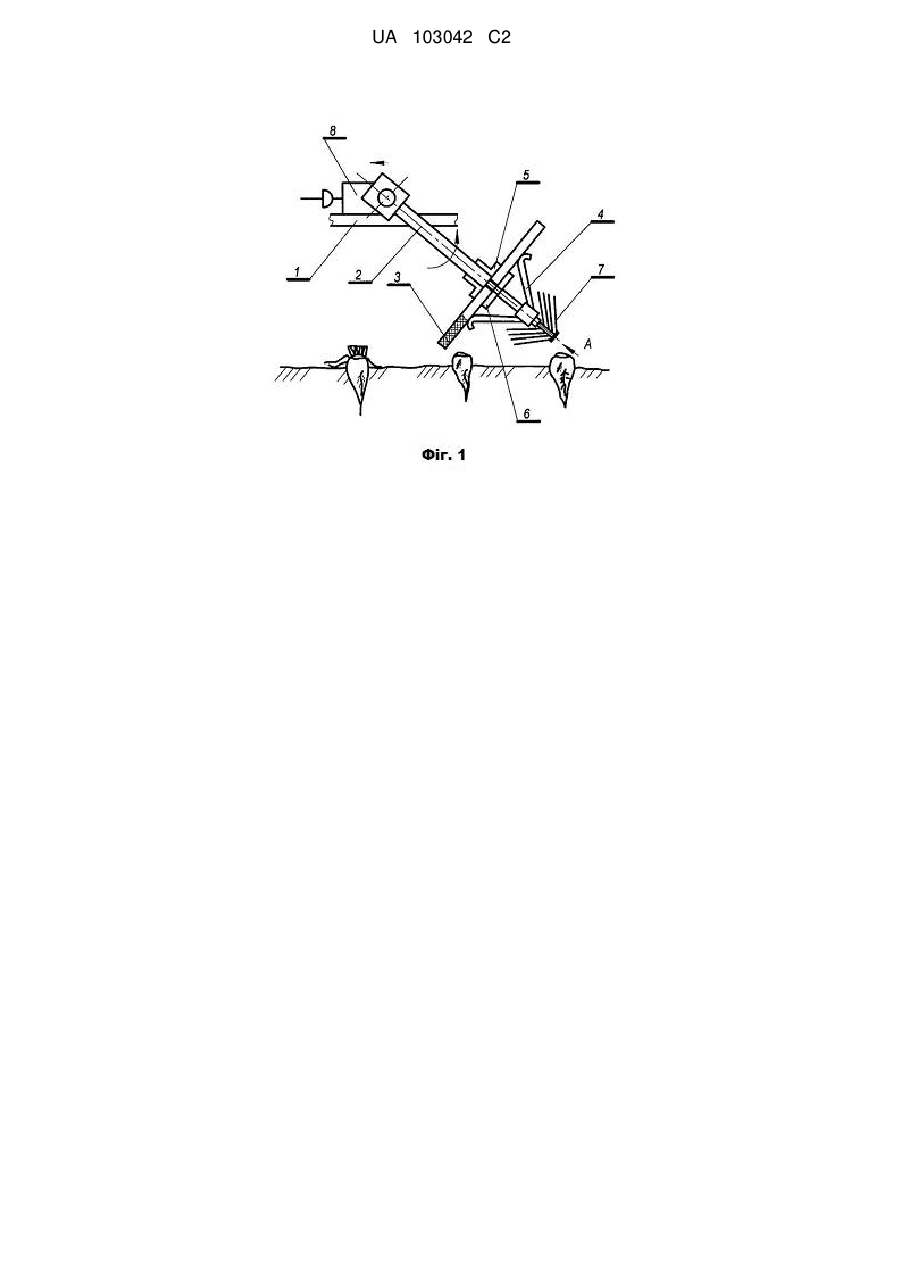

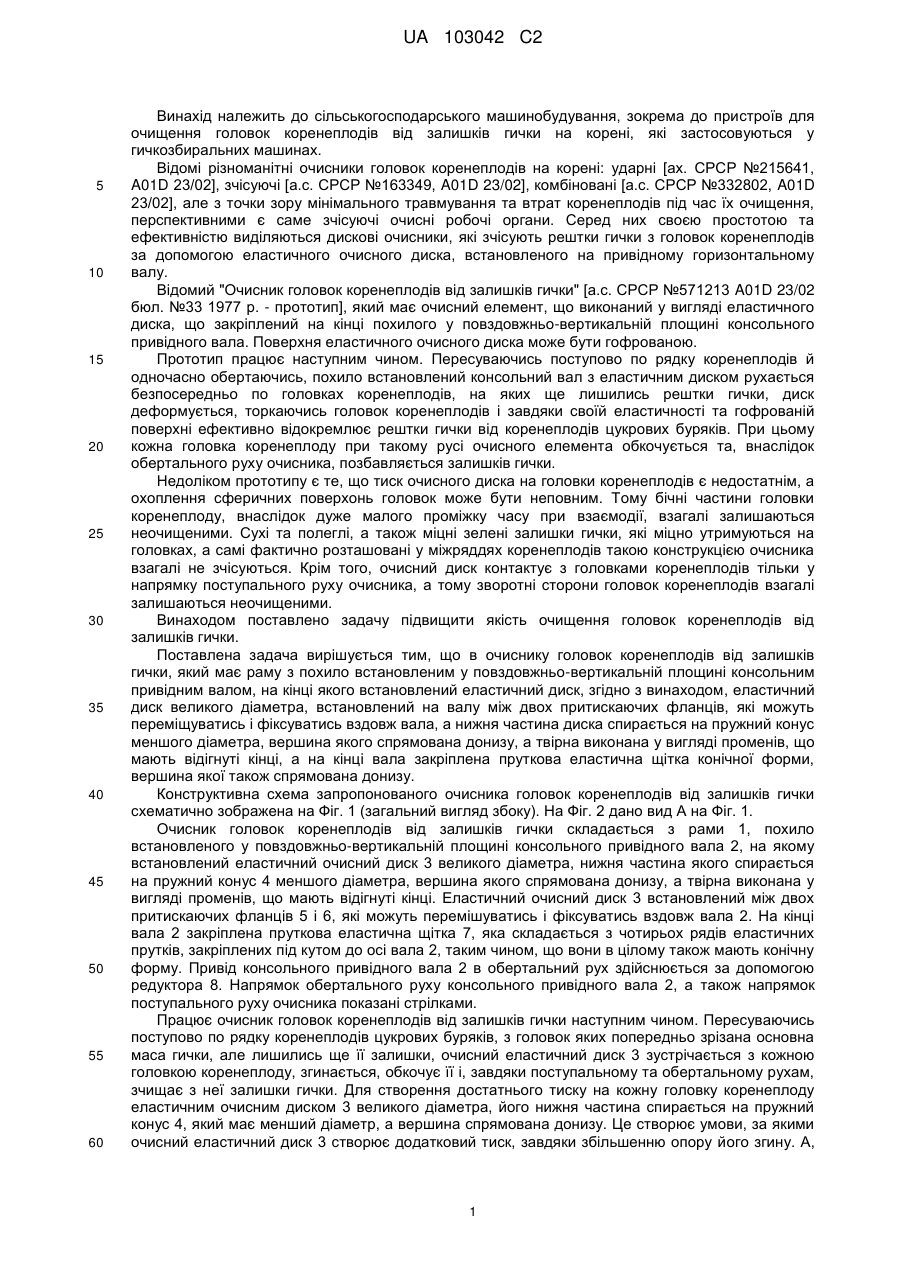

Реферат: Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички на корені. Очисник має еластичний диск великого діаметра, встановлений на валу між двох притискаючих фланців і виконаний з можливістю переміщування вздовж вала і фіксації на ньому. При цьому нижня частина диска спирається на пружний конус меншого діаметра, вершина якого спрямована донизу, а твірна виконана у вигляді променів, що мають відігнуті кінці. На кінці вала закріплена пруткова еластична щітка конічної форми, вершина якої також спрямована донизу. Застосування запропонованого очисника дозволить підвищити якість очищення головок коренеплодів від залишків гички на корені на 15-20 %. UA 103042 C2 (12) UA 103042 C2 UA 103042 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички на корені, які застосовуються у гичкозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені: ударні [ах. СРСР №215641, A01D 23/02], зчісуючі [а.с. СРСР №163349, A01D 23/02], комбіновані [а.с. СРСР №332802, A01D 23/02], але з точки зору мінімального травмування та втрат коренеплодів під час їх очищення, перспективними є саме зчісуючі очисні робочі органи. Серед них своєю простотою та ефективністю виділяються дискові очисники, які зчісують рештки гички з головок коренеплодів за допомогою еластичного очисного диска, встановленого на привідному горизонтальному валу. Відомий "Очисник головок коренеплодів від залишків гички" [а.с. СРСР №571213 A01D 23/02 бюл. №33 1977 р. - прототип], який має очисний елемент, що виконаний у вигляді еластичного диска, що закріплений на кінці похилого у повздовжньо-вертикальній площині консольного привідного вала. Поверхня еластичного очисного диска може бути гофрованою. Прототип працює наступним чином. Пересуваючись поступово по рядку коренеплодів й одночасно обертаючись, похило встановлений консольний вал з еластичним диском рухається безпосередньо по головках коренеплодів, на яких ще лишились рештки гички, диск деформується, торкаючись головок коренеплодів і завдяки своїй еластичності та гофрованій поверхні ефективно відокремлює рештки гички від коренеплодів цукрових буряків. При цьому кожна головка коренеплоду при такому русі очисного елемента обкочується та, внаслідок обертального руху очисника, позбавляється залишків гички. Недоліком прототипу є те, що тиск очисного диска на головки коренеплодів є недостатнім, а охоплення сферичних поверхонь головок може бути неповним. Тому бічні частини головки коренеплоду, внаслідок дуже малого проміжку часу при взаємодії, взагалі залишаються неочищеними. Сухі та полеглі, а також міцні зелені залишки гички, які міцно утримуються на головках, а самі фактично розташовані у міжряддях коренеплодів такою конструкцією очисника взагалі не зчісуються. Крім того, очисний диск контактує з головками коренеплодів тільки у напрямку поступального руху очисника, а тому зворотні сторони головок коренеплодів взагалі залишаються неочищеними. Винаходом поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів від залишків гички, який має раму з похило встановленим у повздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений еластичний диск, згідно з винаходом, еластичний диск великого діаметра, встановлений на валу між двох притискаючих фланців, які можуть переміщуватись і фіксуватись вздовж вала, а нижня частина диска спирається на пружний конус меншого діаметра, вершина якого спрямована донизу, а твірна виконана у вигляді променів, що мають відігнуті кінці, а на кінці вала закріплена пруткова еластична щітка конічної форми, вершина якої також спрямована донизу. Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів від залишків гички складається з рами 1, похило встановленого у повздовжньо-вертикальній площині консольного привідного вала 2, на якому встановлений еластичний очисний диск 3 великого діаметра, нижня частина якого спирається на пружний конус 4 меншого діаметра, вершина якого спрямована донизу, а твірна виконана у вигляді променів, що мають відігнуті кінці. Еластичний очисний диск 3 встановлений між двох притискаючих фланців 5 і 6, які можуть перемішуватись і фіксуватись вздовж вала 2. На кінці вала 2 закріплена пруткова еластична щітка 7, яка складається з чотирьох рядів еластичних прутків, закріплених під кутом до осі вала 2, таким чином, що вони в цілому також мають конічну форму. Привід консольного привідного вала 2 в обертальний рух здійснюється за допомогою редуктора 8. Напрямок обертального руху консольного привідного вала 2, а також напрямок поступального руху очисника показані стрілками. Працює очисник головок коренеплодів від залишків гички наступним чином. Пересуваючись поступово по рядку коренеплодів цукрових буряків, з головок яких попередньо зрізана основна маса гички, але лишились ще її залишки, очисний еластичний диск 3 зустрічається з кожною головкою коренеплоду, згинається, обкочує її і, завдяки поступальному та обертальному рухам, зчищає з неї залишки гички. Для створення достатнього тиску на кожну головку коренеплоду еластичним очисним диском 3 великого діаметра, його нижня частина спирається на пружний конус 4, який має менший діаметр, а вершина спрямована донизу. Це створює умови, за якими очисний еластичний диск 3 створює додатковий тиск, завдяки збільшенню опору його згину. А, 1 UA 103042 C2 5 10 15 20 оскільки твірна пружного конуса 4 виконана у вигляді променів, то це створює на зовнішній поверхні очисного еластичного диска 3 відповідні зони меншої пружності (у проміжку між двома променями) і зони значної пружності в місці де саме знаходиться промінь пружного конуса 4. Завдяки тому, що промені твірної пружного конуса 4 мають відігнуті кінці, вони можуть виконувати функції ножів, які після того, як еластичний очисний диск 3, рухаючись уперед, переміститься у проміжок між двома коренеплодами, зрізати з поверхні головки коренеплоду зелені та міцні залишки гички. Розташування еластичного очисного диска 3 великого діаметра між двома притискаючими фланцями 5 І 6 дозволяє, завдяки їх здатності переміщуватись і фіксуватись на валу 2, змінювати геометрію очисного диска 3. Так, пересуваючи середню частину еластичного очисного диска 3 усередину пружного конуса 4 можна створювати хвилеподібну поверхню диска 3. При цьому також можна змінювати пружні властивості еластичного очисного диска 3 і запобігати його прокручуванню на валу 2. Це буде додатково створювати умови підвищення тиску на кожну головку коренеплоду, а тому - більш ефективне очищення від залишків гички. Остаточно процес очищення головок коренеплодів від залишків гички відбувається прутковою еластичною щіткою 7, яка складається з чотирьох рядів еластичних прутків, закріплених під кутом до осі вала 2. Завдяки тому, що пруткова еластична щітка 7 має конічну форму, то при наїзді на головку коренеплоду еластичні прутки по черзі (усі чотири ряди еластичних прутків) контактують своїми кінцями з поверхнею головки коренеплоду, потім згинаючись остаточно доочищають її від залишків гички. Привід консольного привідного вала 2 в обертальний рух здійснюється за допомогою редуктора 8, який дозволяє змінювати оберти в залежності від кількості залишків гички на головках коренеплодів. Так, в разі значної кількості залишків, кількість обертів консольного привідного вала 2 повинна бути збільшеною. Застосування запропонованого очисника головок коренеплодів від залишків гички дозволить підвищити якість очищення головок коренеплодів від залишків гички на корені на 15-20 %. 25 ФОРМУЛА ВИНАХОДУ 30 35 Очисник головок коренеплодів від залишків гички, який має раму з похило встановленим у повздовжньо-вертикальній площині консольним привідним валом, на якому встановлений еластичний диск, який відрізняється тим, що еластичний диск, встановлений на валу між двох притискаючих фланців, має діаметр, що перевищує діаметр останніх, і виконаний з можливістю переміщування вздовж вала і фіксації на ньому, при цьому нижня частина диска спирається на пружний конус меншого діаметра, вершина якого спрямована донизу, а твірна виконана у вигляді променів, що мають відігнуті кінці, а на кінці вала закріплена пруткова еластична щітка конічної форми, вершина якої також спрямована донизу. 2 UA 103042 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
