Очисник головок коренеплодів від залишків гички

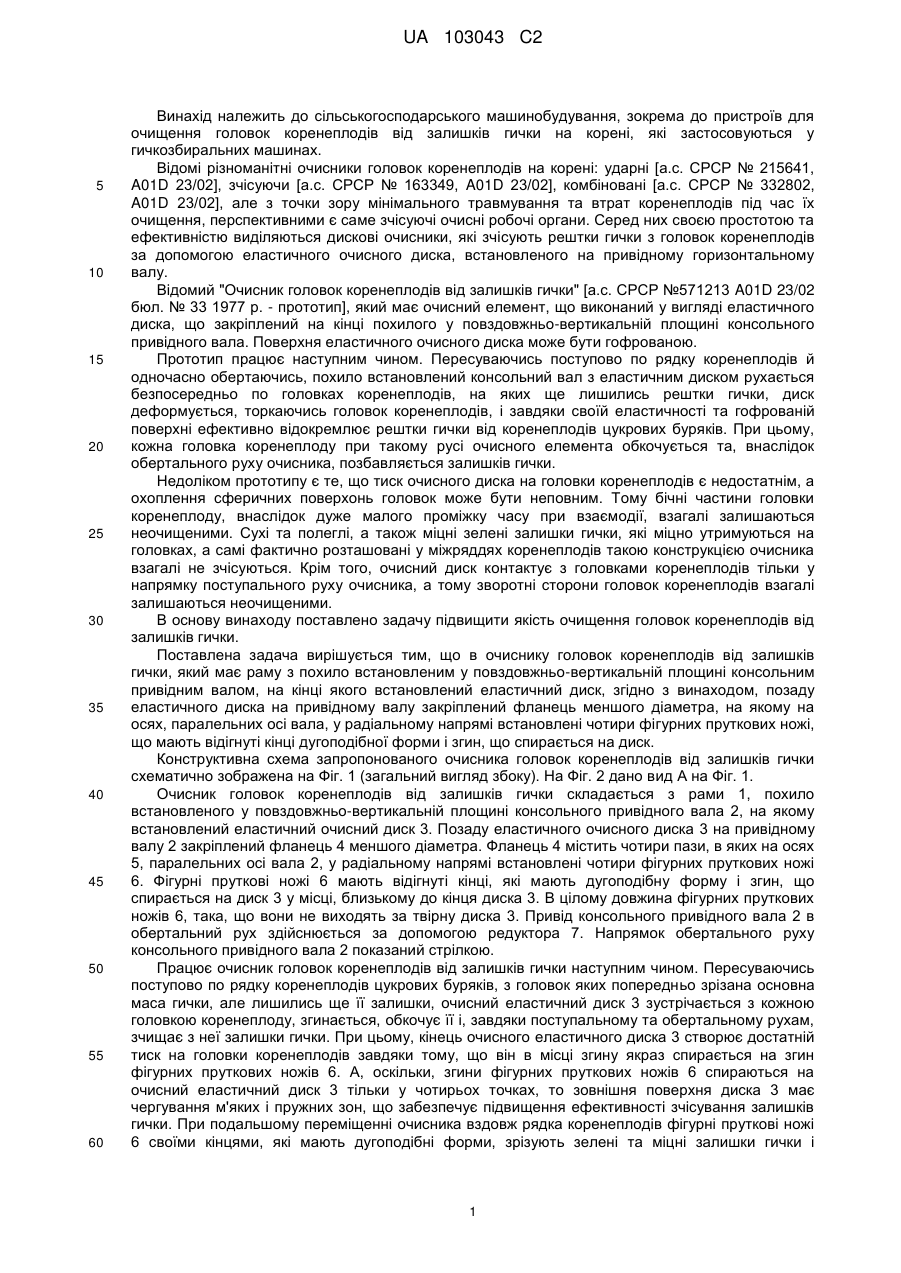

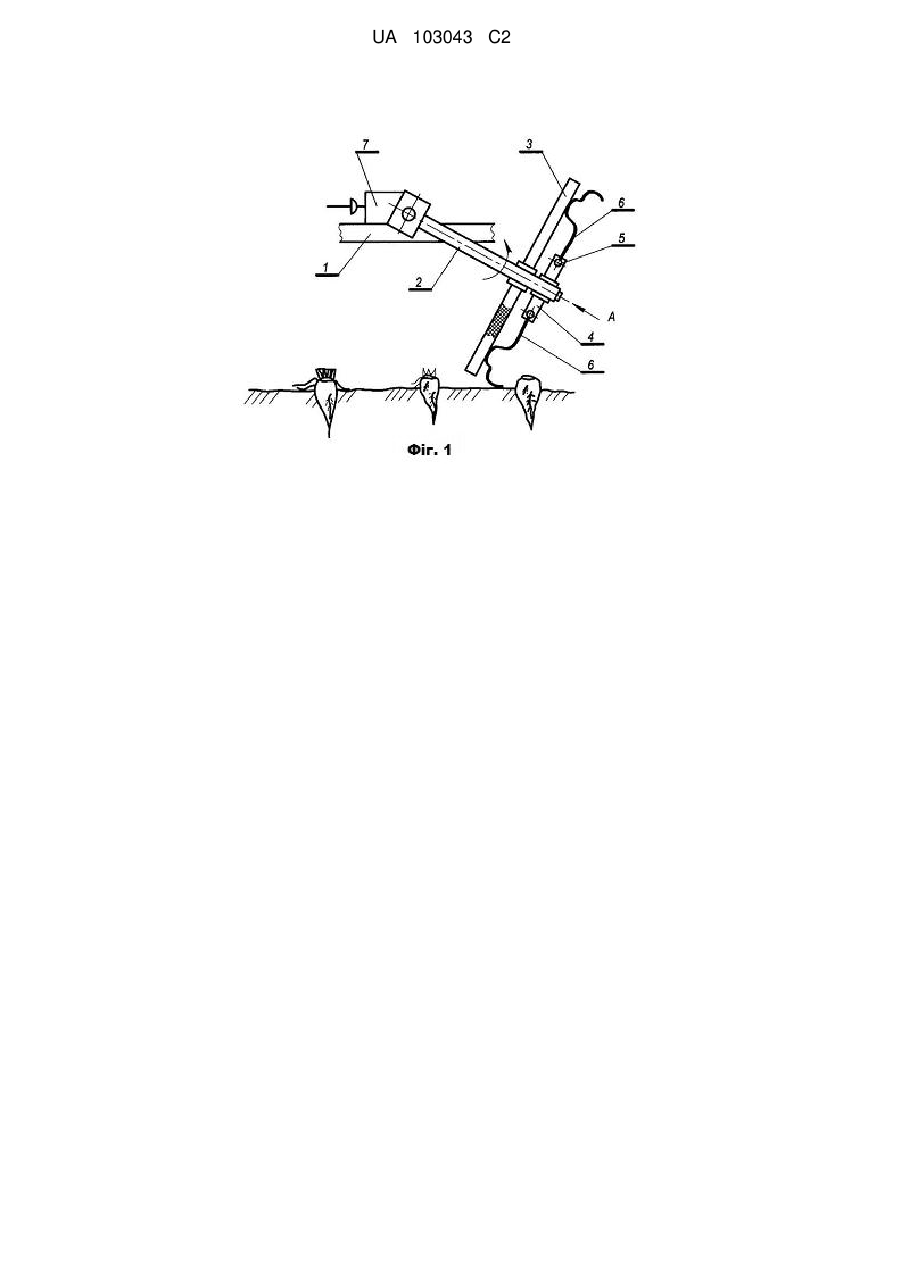

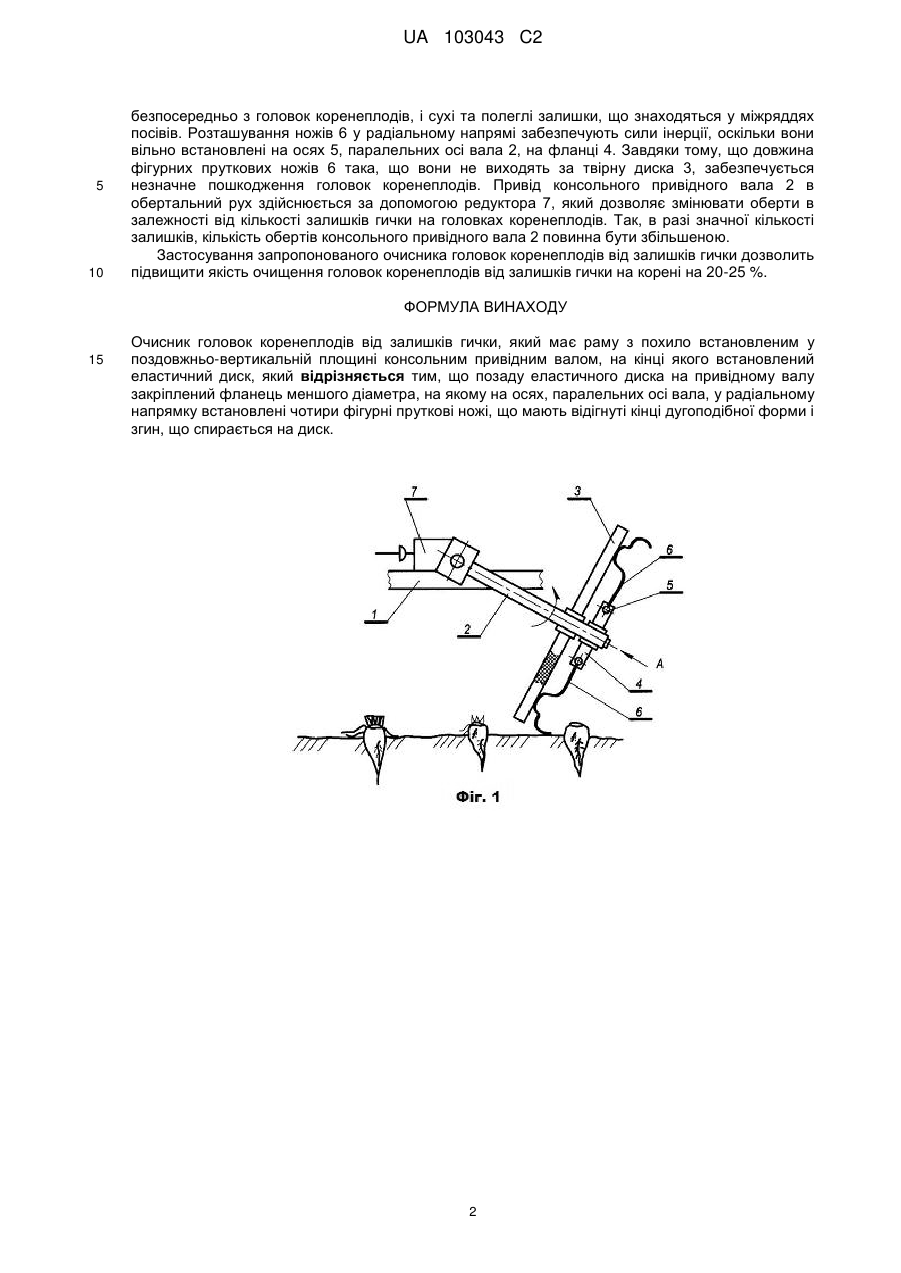

Реферат: Заявлений очисник головок коренеплодів від залишків гички має раму з похило встановленим у поздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений еластичний диск. Позаду еластичного диска на привідному валу закріплений фланець меншого діаметра, на якому на осях, паралельних осі вала, у радіальному напрямку встановлені чотири фігурні пруткові ножі, що мають відігнуті кінці дугоподібної форми і згин, що спирається на диск. UA 103043 C2 (12) UA 103043 C2 UA 103043 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички на корені, які застосовуються у гичкозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені: ударні [а.с. СРСР № 215641, A01D 23/02], зчісуючи [а.с. СРСР № 163349, A01D 23/02], комбіновані [а.с. СРСР № 332802, A01D 23/02], але з точки зору мінімального травмування та втрат коренеплодів під час їх очищення, перспективними є саме зчісуючі очисні робочі органи. Серед них своєю простотою та ефективністю виділяються дискові очисники, які зчісують рештки гички з головок коренеплодів за допомогою еластичного очисного диска, встановленого на привідному горизонтальному валу. Відомий "Очисник головок коренеплодів від залишків гички" [а.с. СРСР №571213 A01D 23/02 бюл. № 33 1977 р. - прототип], який має очисний елемент, що виконаний у вигляді еластичного диска, що закріплений на кінці похилого у повздовжньо-вертикальній площині консольного привідного вала. Поверхня еластичного очисного диска може бути гофрованою. Прототип працює наступним чином. Пересуваючись поступово по рядку коренеплодів й одночасно обертаючись, похило встановлений консольний вал з еластичним диском рухається безпосередньо по головках коренеплодів, на яких ще лишились рештки гички, диск деформується, торкаючись головок коренеплодів, і завдяки своїй еластичності та гофрованій поверхні ефективно відокремлює рештки гички від коренеплодів цукрових буряків. При цьому, кожна головка коренеплоду при такому русі очисного елемента обкочується та, внаслідок обертального руху очисника, позбавляється залишків гички. Недоліком прототипу є те, що тиск очисного диска на головки коренеплодів є недостатнім, а охоплення сферичних поверхонь головок може бути неповним. Тому бічні частини головки коренеплоду, внаслідок дуже малого проміжку часу при взаємодії, взагалі залишаються неочищеними. Сухі та полеглі, а також міцні зелені залишки гички, які міцно утримуються на головках, а самі фактично розташовані у міжряддях коренеплодів такою конструкцією очисника взагалі не зчісуються. Крім того, очисний диск контактує з головками коренеплодів тільки у напрямку поступального руху очисника, а тому зворотні сторони головок коренеплодів взагалі залишаються неочищеними. В основу винаходу поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів від залишків гички, який має раму з похило встановленим у повздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений еластичний диск, згідно з винаходом, позаду еластичного диска на привідному валу закріплений фланець меншого діаметра, на якому на осях, паралельних осі вала, у радіальному напрямі встановлені чотири фігурних пруткових ножі, що мають відігнуті кінці дугоподібної форми і згин, що спирається на диск. Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів від залишків гички складається з рами 1, похило встановленого у повздовжньо-вертикальній площині консольного привідного вала 2, на якому встановлений еластичний очисний диск 3. Позаду еластичного очисного диска 3 на привідному валу 2 закріплений фланець 4 меншого діаметра. Фланець 4 містить чотири пази, в яких на осях 5, паралельних осі вала 2, у радіальному напрямі встановлені чотири фігурних пруткових ножі 6. Фігурні пруткові ножі 6 мають відігнуті кінці, які мають дугоподібну форму і згин, що спирається на диск 3 у місці, близькому до кінця диска 3. В цілому довжина фігурних пруткових ножів 6, така, що вони не виходять за твірну диска 3. Привід консольного привідного вала 2 в обертальний рух здійснюється за допомогою редуктора 7. Напрямок обертального руху консольного привідного вала 2 показаний стрілкою. Працює очисник головок коренеплодів від залишків гички наступним чином. Пересуваючись поступово по рядку коренеплодів цукрових буряків, з головок яких попередньо зрізана основна маса гички, але лишились ще її залишки, очисний еластичний диск 3 зустрічається з кожною головкою коренеплоду, згинається, обкочує її і, завдяки поступальному та обертальному рухам, зчищає з неї залишки гички. При цьому, кінець очисного еластичного диска 3 створює достатній тиск на головки коренеплодів завдяки тому, що він в місці згину якраз спирається на згин фігурних пруткових ножів 6. А, оскільки, згини фігурних пруткових ножів 6 спираються на очисний еластичний диск 3 тільки у чотирьох точках, то зовнішня поверхня диска 3 має чергування м'яких і пружних зон, що забезпечує підвищення ефективності зчісування залишків гички. При подальшому переміщенні очисника вздовж рядка коренеплодів фігурні пруткові ножі 6 своїми кінцями, які мають дугоподібні форми, зрізують зелені та міцні залишки гички і 1 UA 103043 C2 5 10 безпосередньо з головок коренеплодів, і сухі та полеглі залишки, що знаходяться у міжряддях посівів. Розташування ножів 6 у радіальному напрямі забезпечують сили інерції, оскільки вони вільно встановлені на осях 5, паралельних осі вала 2, на фланці 4. Завдяки тому, що довжина фігурних пруткових ножів 6 така, що вони не виходять за твірну диска 3, забезпечується незначне пошкодження головок коренеплодів. Привід консольного привідного вала 2 в обертальний рух здійснюється за допомогою редуктора 7, який дозволяє змінювати оберти в залежності від кількості залишків гички на головках коренеплодів. Так, в разі значної кількості залишків, кількість обертів консольного привідного вала 2 повинна бути збільшеною. Застосування запропонованого очисника головок коренеплодів від залишків гички дозволить підвищити якість очищення головок коренеплодів від залишків гички на корені на 20-25 %. ФОРМУЛА ВИНАХОДУ 15 Очисник головок коренеплодів від залишків гички, який має раму з похило встановленим у поздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений еластичний диск, який відрізняється тим, що позаду еластичного диска на привідному валу закріплений фланець меншого діаметра, на якому на осях, паралельних осі вала, у радіальному напрямку встановлені чотири фігурні пруткові ножі, що мають відігнуті кінці дугоподібної форми і згин, що спирається на диск. 2 UA 103043 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
