Електромагнітний сепаратор
Номер патенту: 36140
Опубліковано: 10.10.2008
Автори: Кузнецов Ілля Олегович, Гулевський Вадим Борисович, Просвірнін Віктор Іванович, Богатирьов Юрій Олегович
Формула / Реферат
1. Електромагнітний сепаратор, який містить електромагнітну систему, що складається з магнітопроводу, електромагнітної обмотки та первинного перетворювача індукції магнітного поля з підсилювально-комутуючим блоком, який відрізняється тим, що електромагнітна обмотка розділена на дві непропорційні секції.
2. Сепаратор за п. 1, який відрізняється тим, що перша секція електромагнітної обмотки становить 1/3 від загальної кількості витків, а друга секція електромагнітної обмотки становить 2/3 від загальної кількості витків.
Текст

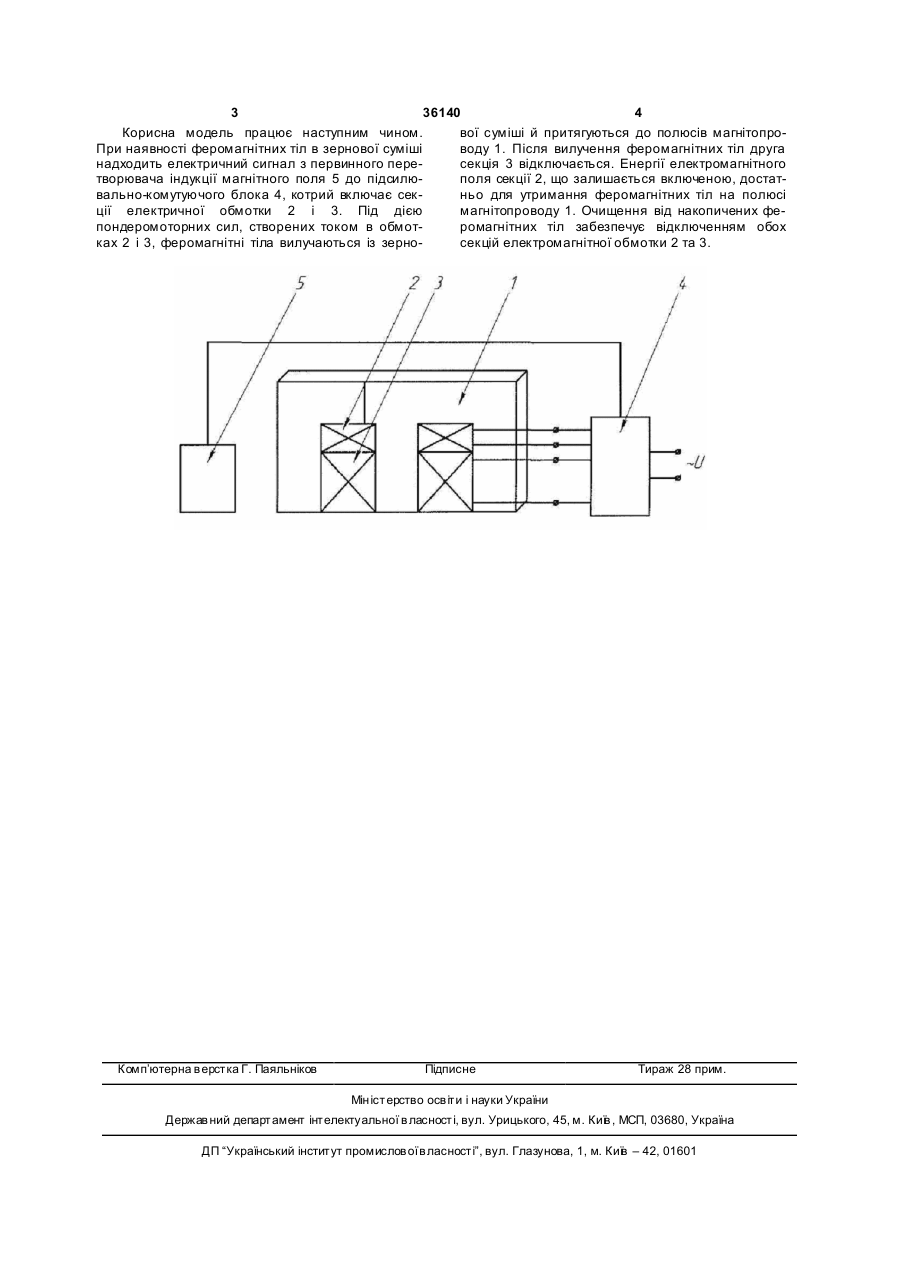

1. Електромагнітний сепаратор, який містить електромагнітну систему, що складається з магні 3 36140 4 Корисна модель працює наступним чином. вої суміші й притягуються до полюсів магнітопроПри наявності феромагнітних тіл в зернової суміші воду 1. Після вилучення феромагнітних тіл друга надходить електричний сигнал з первинного пересекція 3 відключається. Енергії електромагнітного творювача індукції магнітного поля 5 до підсилюполя секції 2, що залишається включеною, достатвально-комутуючого блока 4, котрий включає секньо для утримання феромагнітних тіл на полюсі ції електричної обмотки 2 і 3. Під дією магнітопроводу 1. Очищення від накопичених фепондеромоторних сил, створених током в обмотромагнітних тіл забезпечує відключенням обох ках 2 і 3, феромагнітні тіла вилучаються із зерносекцій електромагнітної обмотки 2 та 3. Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectromagnetic separator
Автори англійськоюProsvirnin Viktor Ivanovych, Kuznetsov Illia Olehovych, Bohatyriov Yurii Olehovych, Hulevskyi Vadym Borysovych
Назва патенту російськоюЭлектромагнитный сепаратор
Автори російськоюПросвирнин Виктор Иванович, Кузнецов Илья Олегович, Богатырев Юрий Олегович, Гулевский Вадим Борисович
МПК / Мітки
МПК: B03C 1/02
Мітки: електромагнітний, сепаратор
Код посилання
