Шихтоподача доменної печі

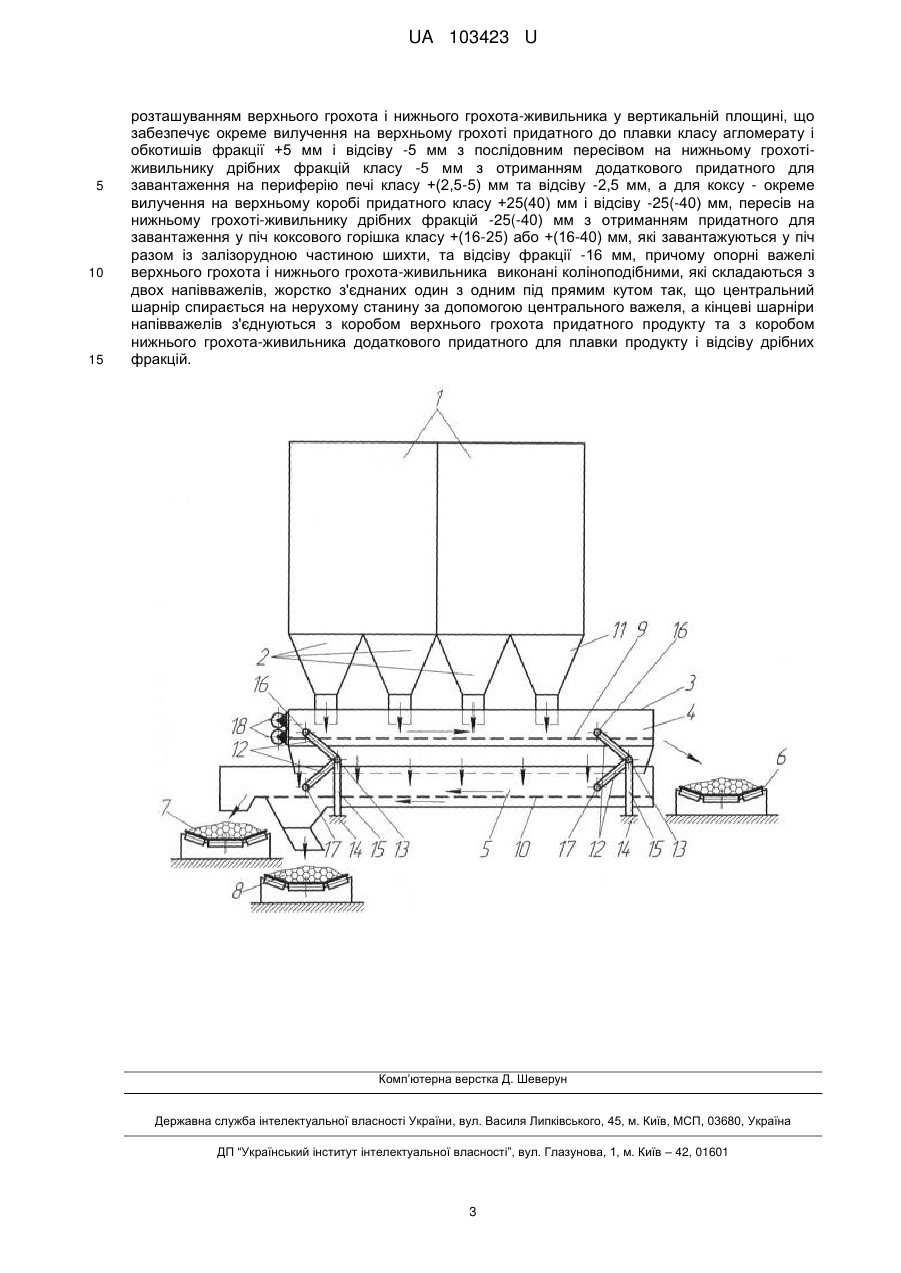

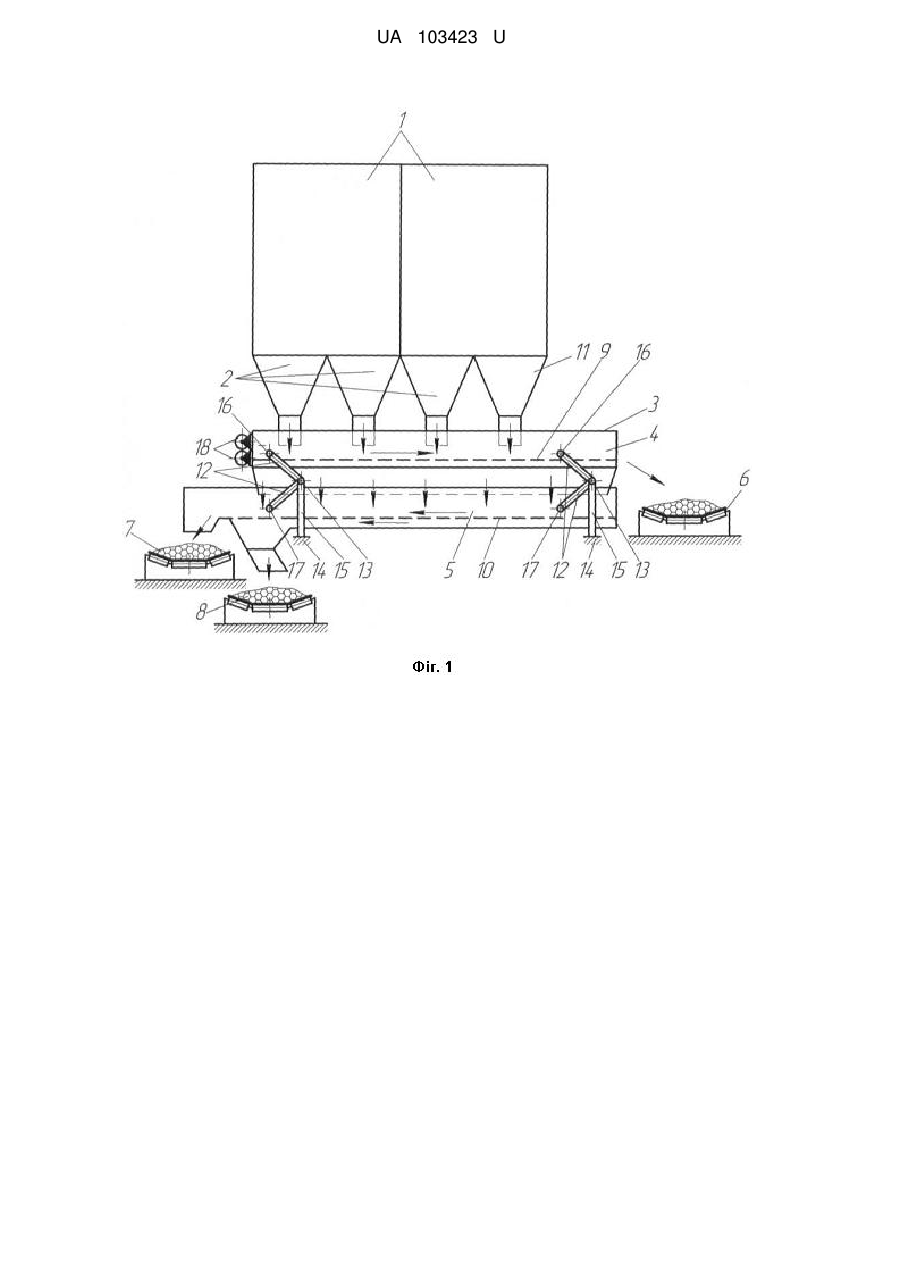

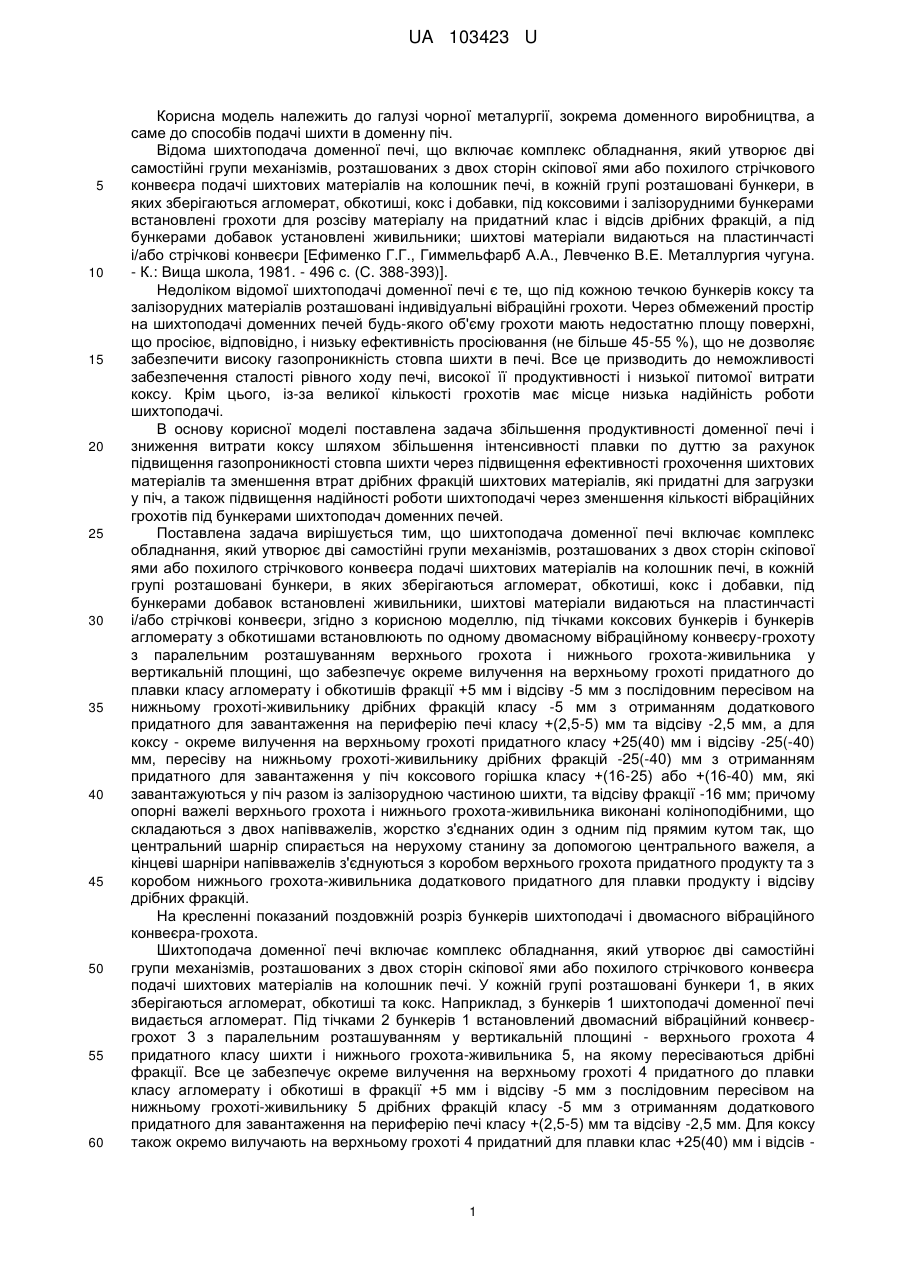

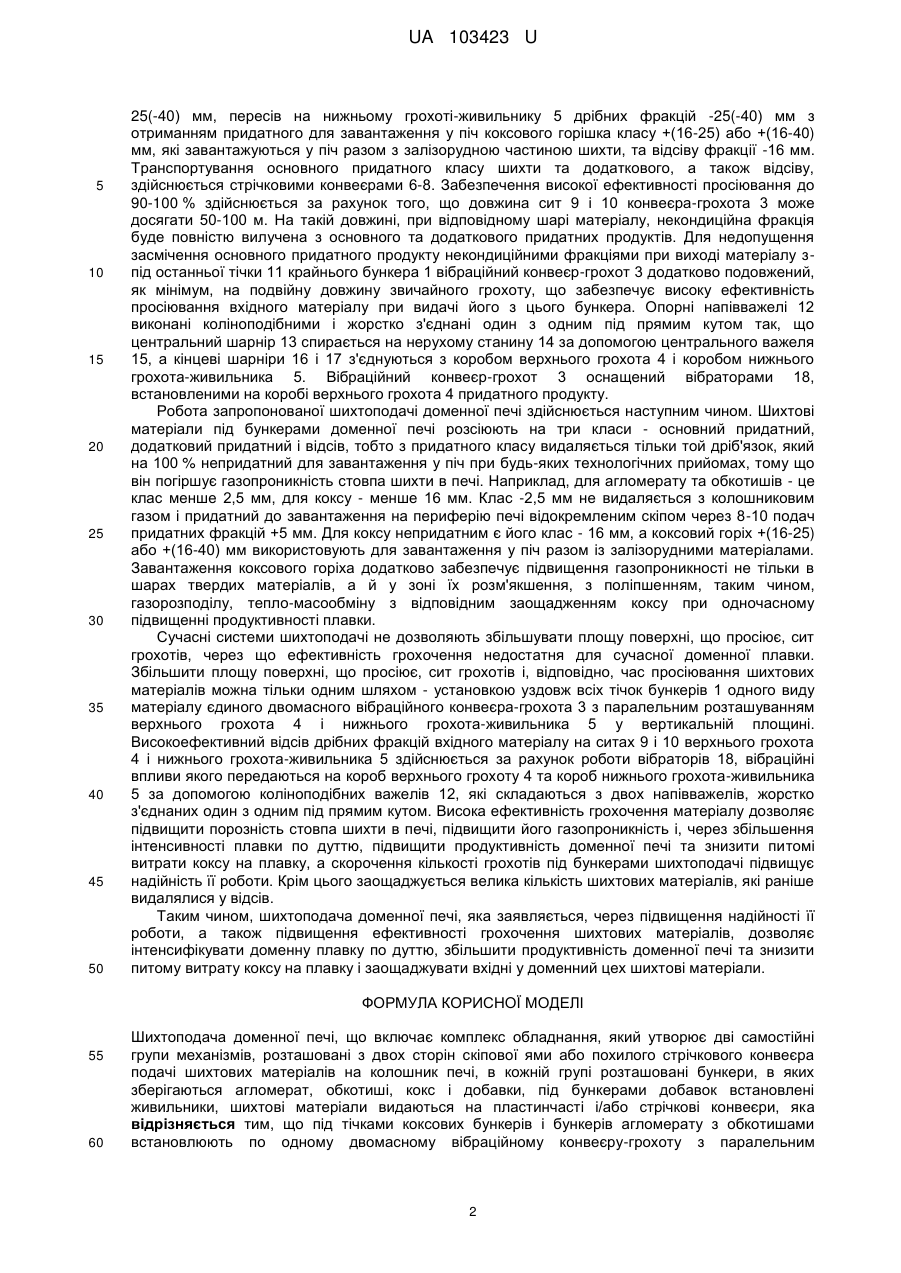

Реферат: Шихтоподача доменної печі включає комплекс обладнання, який утворює дві самостійні групи механізмів, розташовані з двох сторін скіпової ями або похилого стрічкового конвеєра подачі шихтових матеріалів на колошник печі. В кожній групі розташовані бункери, в яких зберігаються агломерат, обкотиші, кокс і добавки. Під бункерами добавок встановлені живильники, шихтові матеріали видаються на пластинчасті і/або стрічкові конвеєри. Під тічками коксових бункерів і бункерів агломерату з обкотишами встановлюють по одному двомасному вібраційному конвеєру-грохоту з паралельним розташуванням верхнього грохота і нижнього грохотаживильника у вертикальній площині. Опорні важелі верхнього грохота і нижнього грохотаживильника виконані коліноподібними, які складаються з двох напівважелів, жорстко з'єднаних один з одним під прямим кутом так, що центральний шарнір спирається на нерухому станину за допомогою центрального важеля. Кінцеві шарніри напівважелів з'єднуються з коробом верхнього грохота придатного продукту та з коробом нижнього грохота-живильника додаткового придатного для плавки продукту і відсіву дрібних фракцій. UA 103423 U (12) UA 103423 U UA 103423 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі чорної металургії, зокрема доменного виробництва, а саме до способів подачі шихти в доменну піч. Відома шихтоподача доменної печі, що включає комплекс обладнання, який утворює дві самостійні групи механізмів, розташованих з двох сторін скіпової ями або похилого стрічкового конвеєра подачі шихтових матеріалів на колошник печі, в кожній групі розташовані бункери, в яких зберігаються агломерат, обкотиші, кокс і добавки, під коксовими і залізорудними бункерами встановлені грохоти для розсіву матеріалу на придатний клас і відсів дрібних фракцій, а під бункерами добавок установлені живильники; шихтові матеріали видаються на пластинчасті і/або стрічкові конвеєри [Ефименко Г.Г., Гиммельфарб А.А., Левченко В.Е. Металлургия чугуна. - К.: Вища школа, 1981. - 496 с. (С. 388-393)]. Недоліком відомої шихтоподачі доменної печі є те, що під кожною течкою бункерів коксу та залізорудних матеріалів розташовані індивідуальні вібраційні грохоти. Через обмежений простір на шихтоподачі доменних печей будь-якого об'єму грохоти мають недостатню площу поверхні, що просіює, відповідно, і низьку ефективність просіювання (не більше 45-55 %), що не дозволяє забезпечити високу газопроникність стовпа шихти в печі. Все це призводить до неможливості забезпечення сталості рівного ходу печі, високої її продуктивності і низької питомої витрати коксу. Крім цього, із-за великої кількості грохотів має місце низька надійність роботи шихтоподачі. В основу корисної моделі поставлена задача збільшення продуктивності доменної печі і зниження витрати коксу шляхом збільшення інтенсивності плавки по дуттю за рахунок підвищення газопроникності стовпа шихти через підвищення ефективності грохочення шихтових матеріалів та зменшення втрат дрібних фракцій шихтових матеріалів, які придатні для загрузки у піч, а також підвищення надійності роботи шихтоподачі через зменшення кількості вібраційних грохотів під бункерами шихтоподач доменних печей. Поставлена задача вирішується тим, що шихтоподача доменної печі включає комплекс обладнання, який утворює дві самостійні групи механізмів, розташованих з двох сторін скіпової ями або похилого стрічкового конвеєра подачі шихтових матеріалів на колошник печі, в кожній групі розташовані бункери, в яких зберігаються агломерат, обкотиші, кокс і добавки, під бункерами добавок встановлені живильники, шихтові матеріали видаються на пластинчасті і/або стрічкові конвеєри, згідно з корисною моделлю, під тічками коксових бункерів і бункерів агломерату з обкотишами встановлюють по одному двомасному вібраційному конвеєру-грохоту з паралельним розташуванням верхнього грохота і нижнього грохота-живильника у вертикальній площині, що забезпечує окреме вилучення на верхньому грохоті придатного до плавки класу агломерату і обкотишів фракції +5 мм і відсіву -5 мм з послідовним пересівом на нижньому грохоті-живильнику дрібних фракцій класу -5 мм з отриманням додаткового придатного для завантаження на периферію печі класу +(2,5-5) мм та відсіву -2,5 мм, а для коксу - окреме вилучення на верхньому грохоті придатного класу +25(40) мм і відсіву -25(-40) мм, пересіву на нижньому грохоті-живильнику дрібних фракцій -25(-40) мм з отриманням придатного для завантаження у піч коксового горішка класу +(16-25) або +(16-40) мм, які завантажуються у піч разом із залізорудною частиною шихти, та відсіву фракції -16 мм; причому опорні важелі верхнього грохота і нижнього грохота-живильника виконані коліноподібними, що складаються з двох напівважелів, жорстко з'єднаних один з одним під прямим кутом так, що центральний шарнір спирається на нерухому станину за допомогою центрального важеля, а кінцеві шарніри напівважелів з'єднуються з коробом верхнього грохота придатного продукту та з коробом нижнього грохота-живильника додаткового придатного для плавки продукту і відсіву дрібних фракцій. На кресленні показаний поздовжній розріз бункерів шихтоподачі і двомасного вібраційного конвеєра-грохота. Шихтоподача доменної печі включає комплекс обладнання, який утворює дві самостійні групи механізмів, розташованих з двох сторін скіпової ями або похилого стрічкового конвеєра подачі шихтових матеріалів на колошник печі. У кожній групі розташовані бункери 1, в яких зберігаються агломерат, обкотиші та кокс. Наприклад, з бункерів 1 шихтоподачі доменної печі видається агломерат. Під тічками 2 бункерів 1 встановлений двомасний вібраційний конвеєргрохот 3 з паралельним розташуванням у вертикальній площині - верхнього грохота 4 придатного класу шихти і нижнього грохота-живильника 5, на якому пересіваються дрібні фракції. Все це забезпечує окреме вилучення на верхньому грохоті 4 придатного до плавки класу агломерату і обкотиші в фракції +5 мм і відсіву -5 мм з послідовним пересівом на нижньому грохоті-живильнику 5 дрібних фракцій класу -5 мм з отриманням додаткового придатного для завантаження на периферію печі класу +(2,5-5) мм та відсіву -2,5 мм. Для коксу також окремо вилучають на верхньому грохоті 4 придатний для плавки клас +25(40) мм і відсів 1 UA 103423 U 5 10 15 20 25 30 35 40 45 50 25(-40) мм, пересів на нижньому грохоті-живильнику 5 дрібних фракцій -25(-40) мм з отриманням придатного для завантаження у піч коксового горішка класу +(16-25) або +(16-40) мм, які завантажуються у піч разом з залізорудною частиною шихти, та відсіву фракції -16 мм. Транспортування основного придатного класу шихти та додаткового, а також відсіву, здійснюється стрічковими конвеєрами 6-8. Забезпечення високої ефективності просіювання до 90-100 % здійснюється за рахунок того, що довжина сит 9 і 10 конвеєра-грохота 3 може досягати 50-100 м. На такій довжині, при відповідному шарі матеріалу, некондиційна фракція буде повністю вилучена з основного та додаткового придатних продуктів. Для недопущення засмічення основного придатного продукту некондиційними фракціями при виході матеріалу зпід останньої тічки 11 крайнього бункера 1 вібраційний конвеєр-грохот 3 додатково подовжений, як мінімум, на подвійну довжину звичайного грохоту, що забезпечує високу ефективність просіювання вхідного матеріалу при видачі його з цього бункера. Опорні напівважелі 12 виконані коліноподібними і жорстко з'єднані один з одним під прямим кутом так, що центральний шарнір 13 спирається на нерухому станину 14 за допомогою центрального важеля 15, а кінцеві шарніри 16 і 17 з'єднуються з коробом верхнього грохота 4 і коробом нижнього грохота-живильника 5. Вібраційний конвеєр-грохот 3 оснащений вібраторами 18, встановленими на коробі верхнього грохота 4 придатного продукту. Робота запропонованої шихтоподачі доменної печі здійснюється наступним чином. Шихтові матеріали під бункерами доменної печі розсіюють на три класи - основний придатний, додатковий придатний і відсів, тобто з придатного класу видаляється тільки той дріб'язок, який на 100 % непридатний для завантаження у піч при будь-яких технологічних прийомах, тому що він погіршує газопроникність стовпа шихти в печі. Наприклад, для агломерату та обкотишів - це клас менше 2,5 мм, для коксу - менше 16 мм. Клас -2,5 мм не видаляється з колошниковим газом і придатний до завантаження на периферію печі відокремленим скіпом через 8-10 подач придатних фракцій +5 мм. Для коксу непридатним є його клас - 16 мм, а коксовий горіх +(16-25) або +(16-40) мм використовують для завантаження у піч разом із залізорудними матеріалами. Завантаження коксового горіха додатково забезпечує підвищення газопроникності не тільки в шарах твердих матеріалів, а й у зоні їх розм'якшення, з поліпшенням, таким чином, газорозподілу, тепло-масообміну з відповідним заощадженням коксу при одночасному підвищенні продуктивності плавки. Сучасні системи шихтоподачі не дозволяють збільшувати площу поверхні, що просіює, сит грохотів, через що ефективність грохочення недостатня для сучасної доменної плавки. Збільшити площу поверхні, що просіює, сит грохотів і, відповідно, час просіювання шихтових матеріалів можна тільки одним шляхом - установкою уздовж всіх тічок бункерів 1 одного виду матеріалу єдиного двомасного вібраційного конвеєра-грохота 3 з паралельним розташуванням верхнього грохота 4 і нижнього грохота-живильника 5 у вертикальній площині. Високоефективний відсів дрібних фракцій вхідного матеріалу на ситах 9 і 10 верхнього грохота 4 і нижнього грохота-живильника 5 здійснюється за рахунок роботи вібраторів 18, вібраційні впливи якого передаються на короб верхнього грохоту 4 та короб нижнього грохота-живильника 5 за допомогою коліноподібних важелів 12, які складаються з двох напівважелів, жорстко з'єднаних один з одним під прямим кутом. Висока ефективність грохочення матеріалу дозволяє підвищити порозність стовпа шихти в печі, підвищити його газопроникність і, через збільшення інтенсивності плавки по дуттю, підвищити продуктивність доменної печі та знизити питомі витрати коксу на плавку, а скорочення кількості грохотів під бункерами шихтоподачі підвищує надійність її роботи. Крім цього заощаджується велика кількість шихтових матеріалів, які раніше видалялися у відсів. Таким чином, шихтоподача доменної печі, яка заявляється, через підвищення надійності її роботи, а також підвищення ефективності грохочення шихтових матеріалів, дозволяє інтенсифікувати доменну плавку по дуттю, збільшити продуктивність доменної печі та знизити питому витрату коксу на плавку і заощаджувати вхідні у доменний цех шихтові матеріали. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Шихтоподача доменної печі, що включає комплекс обладнання, який утворює дві самостійні групи механізмів, розташовані з двох сторін скіпової ями або похилого стрічкового конвеєра подачі шихтових матеріалів на колошник печі, в кожній групі розташовані бункери, в яких зберігаються агломерат, обкотиші, кокс і добавки, під бункерами добавок встановлені живильники, шихтові матеріали видаються на пластинчасті і/або стрічкові конвеєри, яка відрізняється тим, що під тічками коксових бункерів і бункерів агломерату з обкотишами встановлюють по одному двомасному вібраційному конвеєру-грохоту з паралельним 2 UA 103423 U 5 10 15 розташуванням верхнього грохота і нижнього грохота-живильника у вертикальній площині, що забезпечує окреме вилучення на верхньому грохоті придатного до плавки класу агломерату і обкотишів фракції +5 мм і відсіву -5 мм з послідовним пересівом на нижньому грохотіживильнику дрібних фракцій класу -5 мм з отриманням додаткового придатного для завантаження на периферію печі класу +(2,5-5) мм та відсіву -2,5 мм, а для коксу - окреме вилучення на верхньому коробі придатного класу +25(40) мм і відсіву -25(-40) мм, пересів на нижньому грохоті-живильнику дрібних фракцій -25(-40) мм з отриманням придатного для завантаження у піч коксового горішка класу +(16-25) або +(16-40) мм, які завантажуються у піч разом із залізорудною частиною шихти, та відсіву фракції -16 мм, причому опорні важелі верхнього грохота і нижнього грохота-живильника виконані коліноподібними, які складаються з двох напівважелів, жорстко з'єднаних один з одним під прямим кутом так, що центральний шарнір спирається на нерухому станину за допомогою центрального важеля, а кінцеві шарніри напівважелів з'єднуються з коробом верхнього грохота придатного продукту та з коробом нижнього грохота-живильника додаткового придатного для плавки продукту і відсіву дрібних фракцій. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
