Вальцьовий льонобральний апарат

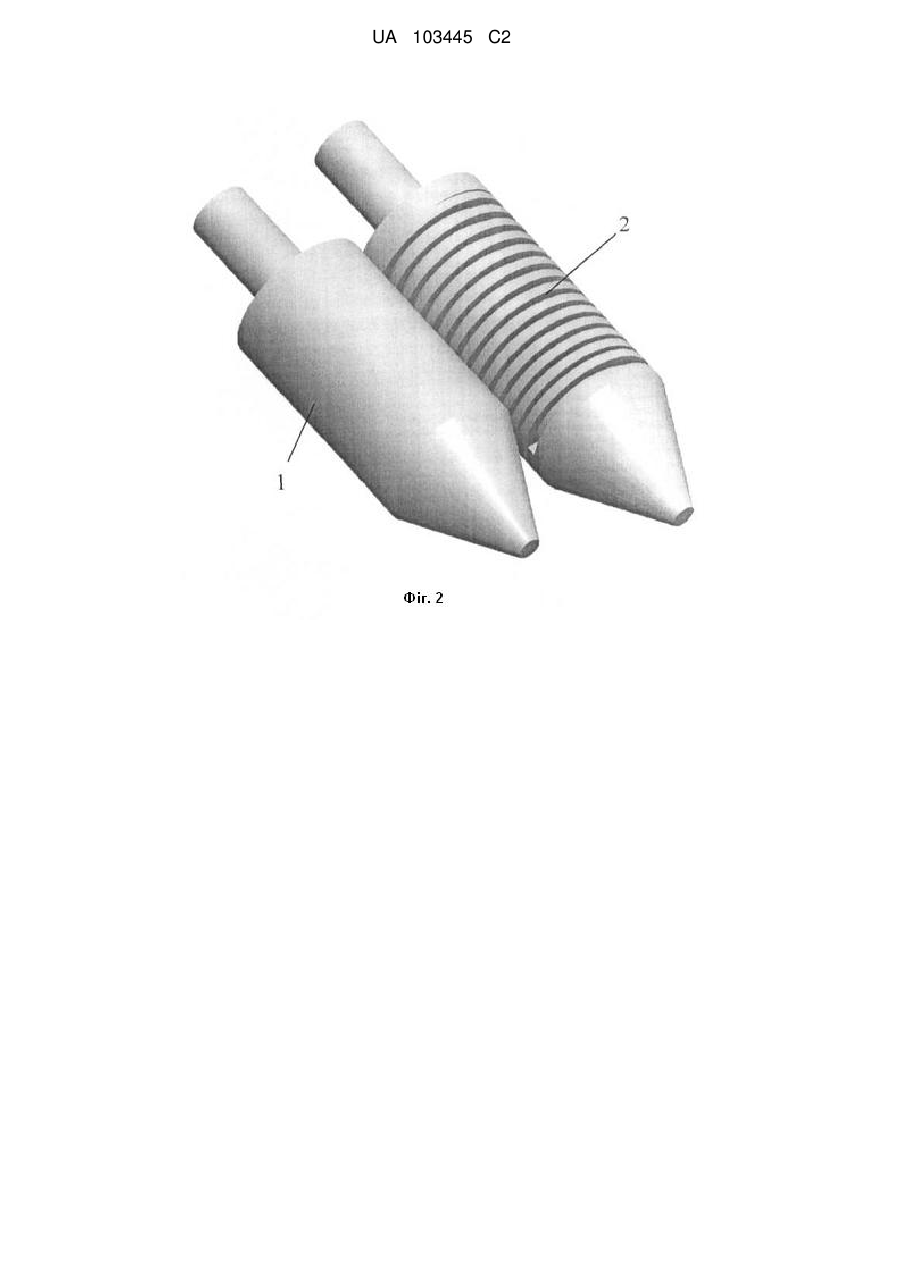

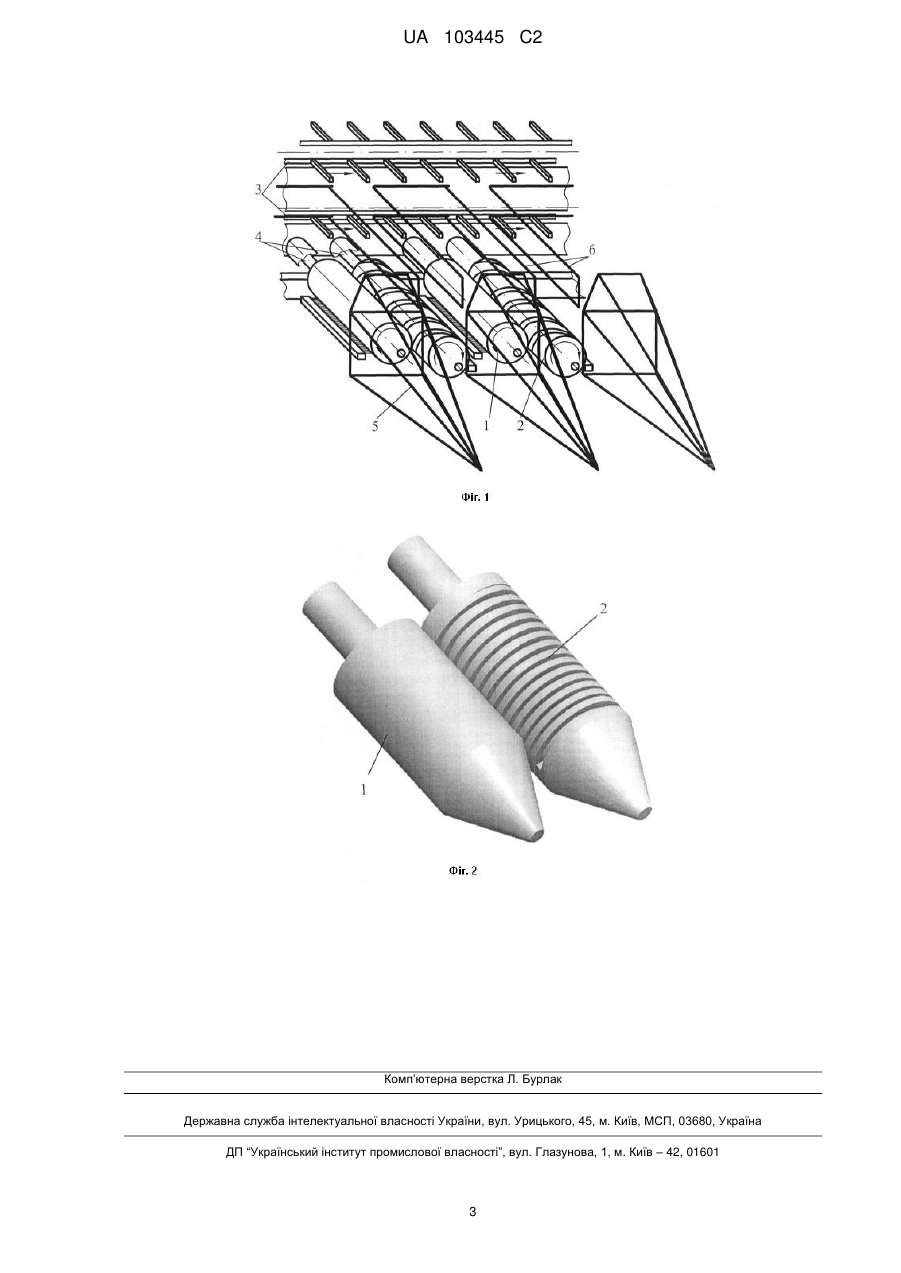

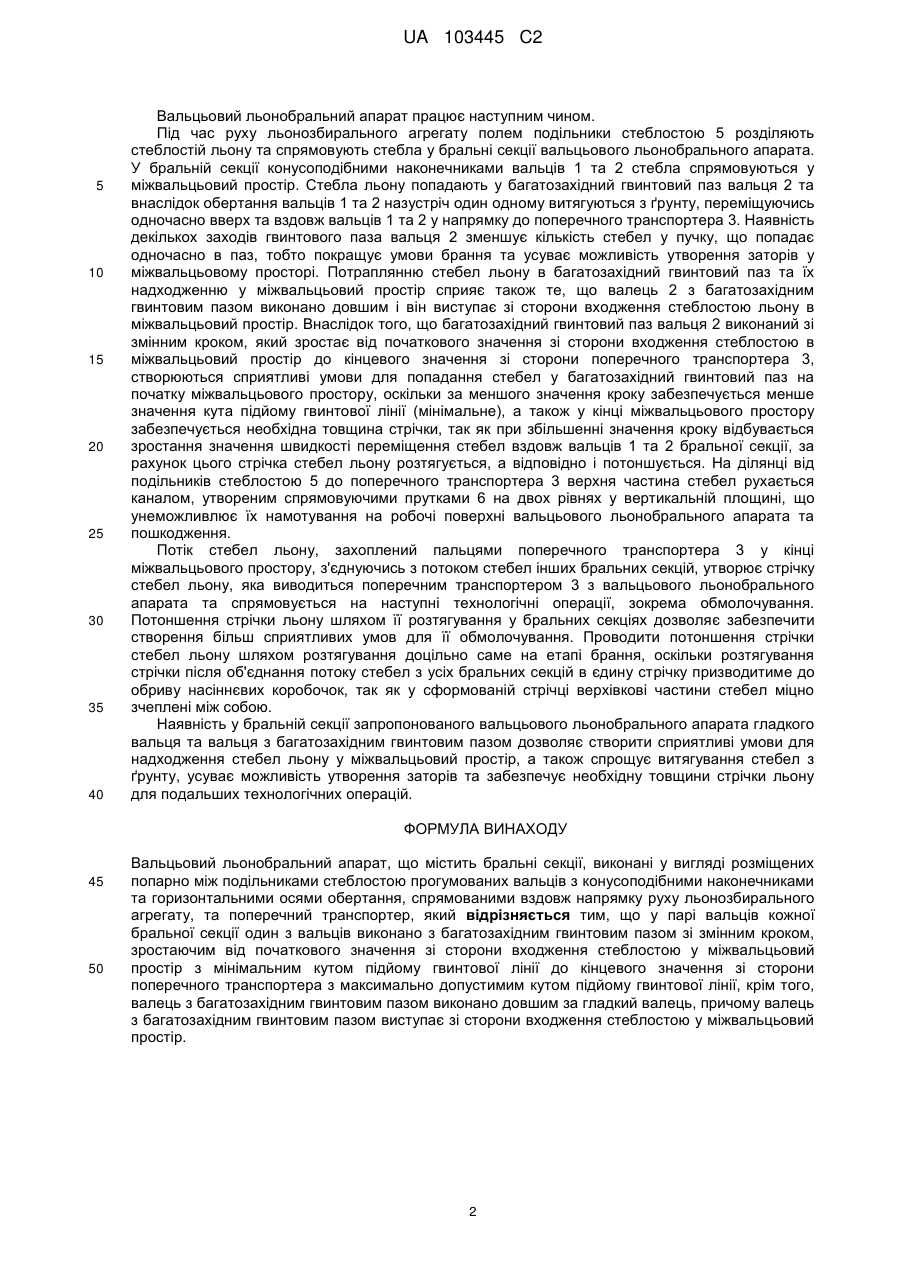

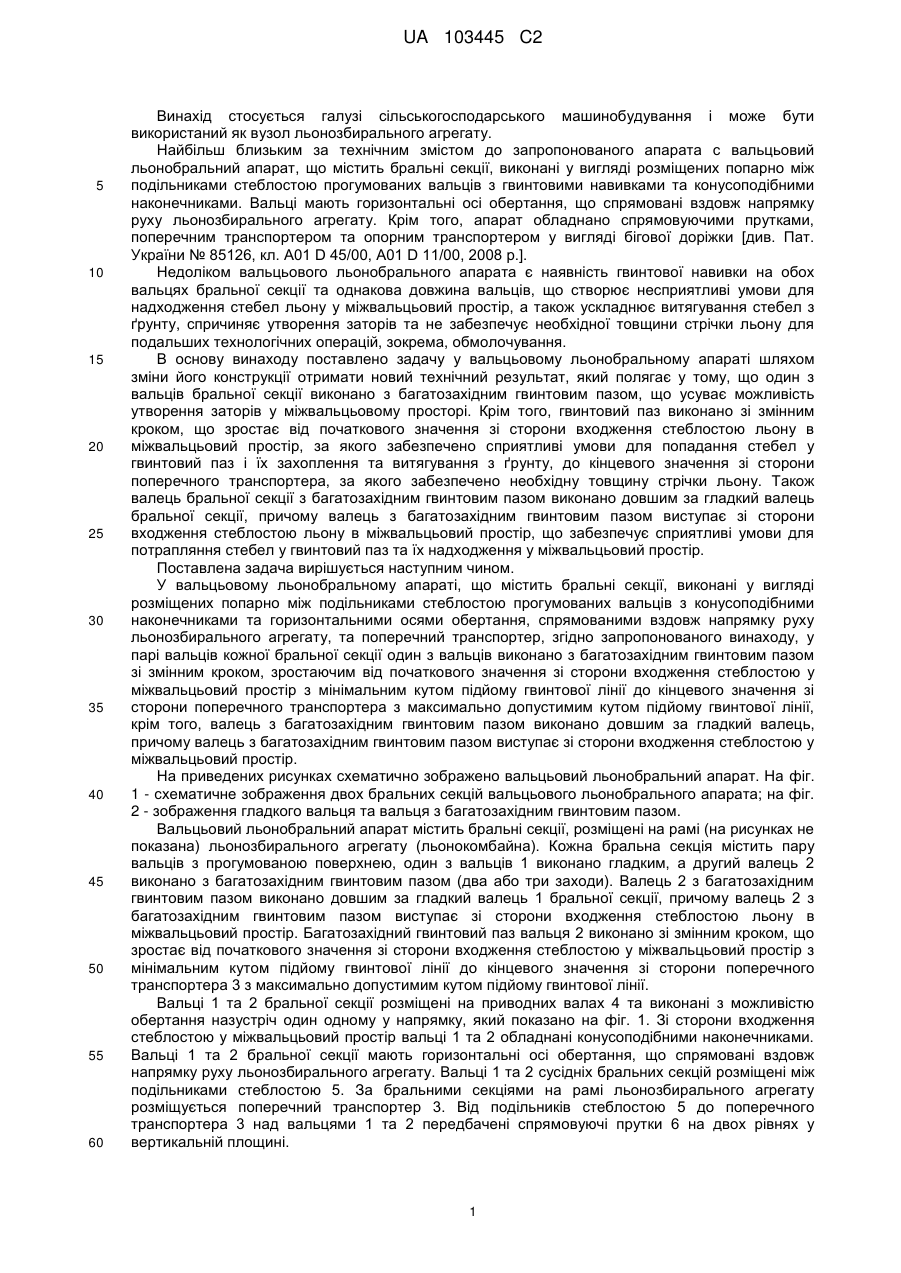

Реферат: Запропоновано вальцьовий льонобральний апарат, який містить бральні секції, розміщені на рамі льонозбирального агрегату. Кожна бральна секція містить пару вальців з прогумованою поверхнею, один з вальців виконано гладким, а другий валець виконано з багатозахідним гвинтовим пазом. Валець з багатозахідним гвинтовим пазом виконано довшим за гладкий валець бральної секції, причому валець з багатозахідним гвинтовим пазом виступає зі сторони входження стеблостою льону в міжвальцьовий простір. Багатозахідний гвинтовий паз вальця виконано зі змінним кроком, що зростає від початкового значення зі сторони входження стеблостою у міжвальцьовий простір з мінімальним кутом підйому гвинтової лінії до кінцевого значення зі сторони поперечного транспортера з максимально допустимим кутом підйому гвинтової лінії. Вальці сусідніх бральних секцій розміщені між подільниками стеблостою. За бральними секціями на рамі льонозбирального агрегату розміщується поперечний транспортер. Від подільників стеблостою до поперечного транспортера над вальцями передбачені спрямовуючі прутки на двох рівнях у вертикальній площині. UA 103445 C2 (12) UA 103445 C2 UA 103445 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується галузі сільськогосподарського машинобудування і може бути використаний як вузол льонозбирального агрегату. Найбільш близьким за технічним змістом до запропонованого апарата с вальцьовий льонобральний апарат, що містить бральні секції, виконані у вигляді розміщених попарно між подільниками стеблостою прогумованих вальців з гвинтовими навивками та конусоподібними наконечниками. Вальці мають горизонтальні осі обертання, що спрямовані вздовж напрямку руху льонозбирального агрегату. Крім того, апарат обладнано спрямовуючими прутками, поперечним транспортером та опорним транспортером у вигляді бігової доріжки [див. Пат. України № 85126, кл. А01 D 45/00, А01 D 11/00, 2008 p.]. Недоліком вальцьового льонобрального апарата є наявність гвинтової навивки на обох вальцях бральної секції та однакова довжина вальців, що створює несприятливі умови для надходження стебел льону у міжвальцьовий простір, а також ускладнює витягування стебел з ґрунту, спричиняє утворення заторів та не забезпечує необхідної товщини стрічки льону для подальших технологічних операцій, зокрема, обмолочування. В основу винаходу поставлено задачу у вальцьовому льонобральному апараті шляхом зміни його конструкції отримати новий технічний результат, який полягає у тому, що один з вальців бральної секції виконано з багатозахідним гвинтовим пазом, що усуває можливість утворення заторів у міжвальцьовому просторі. Крім того, гвинтовий паз виконано зі змінним кроком, що зростає від початкового значення зі сторони входження стеблостою льону в міжвальцьовий простір, за якого забезпечено сприятливі умови для попадання стебел у гвинтовий паз і їх захоплення та витягування з ґрунту, до кінцевого значення зі сторони поперечного транспортера, за якого забезпечено необхідну товщину стрічки льону. Також валець бральної секції з багатозахідним гвинтовим пазом виконано довшим за гладкий валець бральної секції, причому валець з багатозахідним гвинтовим пазом виступає зі сторони входження стеблостою льону в міжвальцьовий простір, що забезпечує сприятливі умови для потрапляння стебел у гвинтовий паз та їх надходження у міжвальцьовий простір. Поставлена задача вирішується наступним чином. У вальцьовому льонобральному апараті, що містить бральні секції, виконані у вигляді розміщених попарно між подільниками стеблостою прогумованих вальців з конусоподібними наконечниками та горизонтальними осями обертання, спрямованими вздовж напрямку руху льонозбирального агрегату, та поперечний транспортер, згідно запропонованого винаходу, у парі вальців кожної бральної секції один з вальців виконано з багатозахідним гвинтовим пазом зі змінним кроком, зростаючим від початкового значення зі сторони входження стеблостою у міжвальцьовий простір з мінімальним кутом підйому гвинтової лінії до кінцевого значення зі сторони поперечного транспортера з максимально допустимим кутом підйому гвинтової лінії, крім того, валець з багатозахідним гвинтовим пазом виконано довшим за гладкий валець, причому валець з багатозахідним гвинтовим пазом виступає зі сторони входження стеблостою у міжвальцьовий простір. На приведених рисунках схематично зображено вальцьовий льонобральний апарат. На фіг. 1 - схематичне зображення двох бральних секцій вальцьового льонобрального апарата; на фіг. 2 - зображення гладкого вальця та вальця з багатозахідним гвинтовим пазом. Вальцьовий льонобральний апарат містить бральні секції, розміщені на рамі (на рисунках не показана) льонозбирального агрегату (льонокомбайна). Кожна бральна секція містить пару вальців з прогумованою поверхнею, один з вальців 1 виконано гладким, а другий валець 2 виконано з багатозахідним гвинтовим пазом (два або три заходи). Валець 2 з багатозахідним гвинтовим пазом виконано довшим за гладкий валець 1 бральної секції, причому валець 2 з багатозахідним гвинтовим пазом виступає зі сторони входження стеблостою льону в міжвальцьовий простір. Багатозахідний гвинтовий паз вальця 2 виконано зі змінним кроком, що зростає від початкового значення зі сторони входження стеблостою у міжвальцьовий простір з мінімальним кутом підйому гвинтової лінії до кінцевого значення зі сторони поперечного транспортера 3 з максимально допустимим кутом підйому гвинтової лінії. Вальці 1 та 2 бральної секції розміщені на приводних валах 4 та виконані з можливістю обертання назустріч один одному у напрямку, який показано на фіг. 1. Зі сторони входження стеблостою у міжвальцьовий простір вальці 1 та 2 обладнані конусоподібними наконечниками. Вальці 1 та 2 бральної секції мають горизонтальні осі обертання, що спрямовані вздовж напрямку руху льонозбирального агрегату. Вальці 1 та 2 сусідніх бральних секцій розміщені між подільниками стеблостою 5. За бральними секціями на рамі льонозбирального агрегату розміщується поперечний транспортер 3. Від подільників стеблостою 5 до поперечного транспортера 3 над вальцями 1 та 2 передбачені спрямовуючі прутки 6 на двох рівнях у вертикальній площині. 1 UA 103445 C2 5 10 15 20 25 30 35 40 Вальцьовий льонобральний апарат працює наступним чином. Під час руху льонозбирального агрегату полем подільники стеблостою 5 розділяють стеблостій льону та спрямовують стебла у бральні секції вальцьового льонобрального апарата. У бральній секції конусоподібними наконечниками вальців 1 та 2 стебла спрямовуються у міжвальцьовий простір. Стебла льону попадають у багатозахідний гвинтовий паз вальця 2 та внаслідок обертання вальців 1 та 2 назустріч один одному витягуються з ґрунту, переміщуючись одночасно вверх та вздовж вальців 1 та 2 у напрямку до поперечного транспортера 3. Наявність декількох заходів гвинтового паза вальця 2 зменшує кількість стебел у пучку, що попадає одночасно в паз, тобто покращує умови брання та усуває можливість утворення заторів у міжвальцьовому просторі. Потраплянню стебел льону в багатозахідний гвинтовий паз та їх надходженню у міжвальцьовий простір сприяє також те, що валець 2 з багатозахідним гвинтовим пазом виконано довшим і він виступає зі сторони входження стеблостою льону в міжвальцьовий простір. Внаслідок того, що багатозахідний гвинтовий паз вальця 2 виконаний зі змінним кроком, який зростає від початкового значення зі сторони входження стеблостою в міжвальцьовий простір до кінцевого значення зі сторони поперечного транспортера 3, створюються сприятливі умови для попадання стебел у багатозахідний гвинтовий паз на початку міжвальцьового простору, оскільки за меншого значення кроку забезпечується менше значення кута підйому гвинтової лінії (мінімальне), а також у кінці міжвальцьового простору забезпечується необхідна товщина стрічки, так як при збільшенні значення кроку відбувається зростання значення швидкості переміщення стебел вздовж вальців 1 та 2 бральної секції, за рахунок цього стрічка стебел льону розтягується, а відповідно і потоншується. На ділянці від подільників стеблостою 5 до поперечного транспортера 3 верхня частина стебел рухається каналом, утвореним спрямовуючими прутками 6 на двох рівнях у вертикальній площині, що унеможливлює їх намотування на робочі поверхні вальцьового льонобрального апарата та пошкодження. Потік стебел льону, захоплений пальцями поперечного транспортера 3 у кінці міжвальцьового простору, з'єднуючись з потоком стебел інших бральних секцій, утворює стрічку стебел льону, яка виводиться поперечним транспортером 3 з вальцьового льонобрального апарата та спрямовується на наступні технологічні операції, зокрема обмолочування. Потоншення стрічки льону шляхом її розтягування у бральних секціях дозволяє забезпечити створення більш сприятливих умов для її обмолочування. Проводити потоншення стрічки стебел льону шляхом розтягування доцільно саме на етапі брання, оскільки розтягування стрічки після об'єднання потоку стебел з усіх бральних секцій в єдину стрічку призводитиме до обриву насіннєвих коробочок, так як у сформованій стрічці верхівкові частини стебел міцно зчеплені між собою. Наявність у бральній секції запропонованого вальцьового льонобрального апарата гладкого вальця та вальця з багатозахідним гвинтовим пазом дозволяє створити сприятливі умови для надходження стебел льону у міжвальцьовий простір, а також спрощує витягування стебел з ґрунту, усуває можливість утворення заторів та забезпечує необхідну товщини стрічки льону для подальших технологічних операцій. ФОРМУЛА ВИНАХОДУ 45 50 Вальцьовий льонобральний апарат, що містить бральні секції, виконані у вигляді розміщених попарно між подільниками стеблостою прогумованих вальців з конусоподібними наконечниками та горизонтальними осями обертання, спрямованими вздовж напрямку руху льонозбирального агрегату, та поперечний транспортер, який відрізняється тим, що у парі вальців кожної бральної секції один з вальців виконано з багатозахідним гвинтовим пазом зі змінним кроком, зростаючим від початкового значення зі сторони входження стеблостою у міжвальцьовий простір з мінімальним кутом підйому гвинтової лінії до кінцевого значення зі сторони поперечного транспортера з максимально допустимим кутом підйому гвинтової лінії, крім того, валець з багатозахідним гвинтовим пазом виконано довшим за гладкий валець, причому валець з багатозахідним гвинтовим пазом виступає зі сторони входження стеблостою у міжвальцьовий простір. 2 UA 103445 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
