Снаряд-вогнегасник

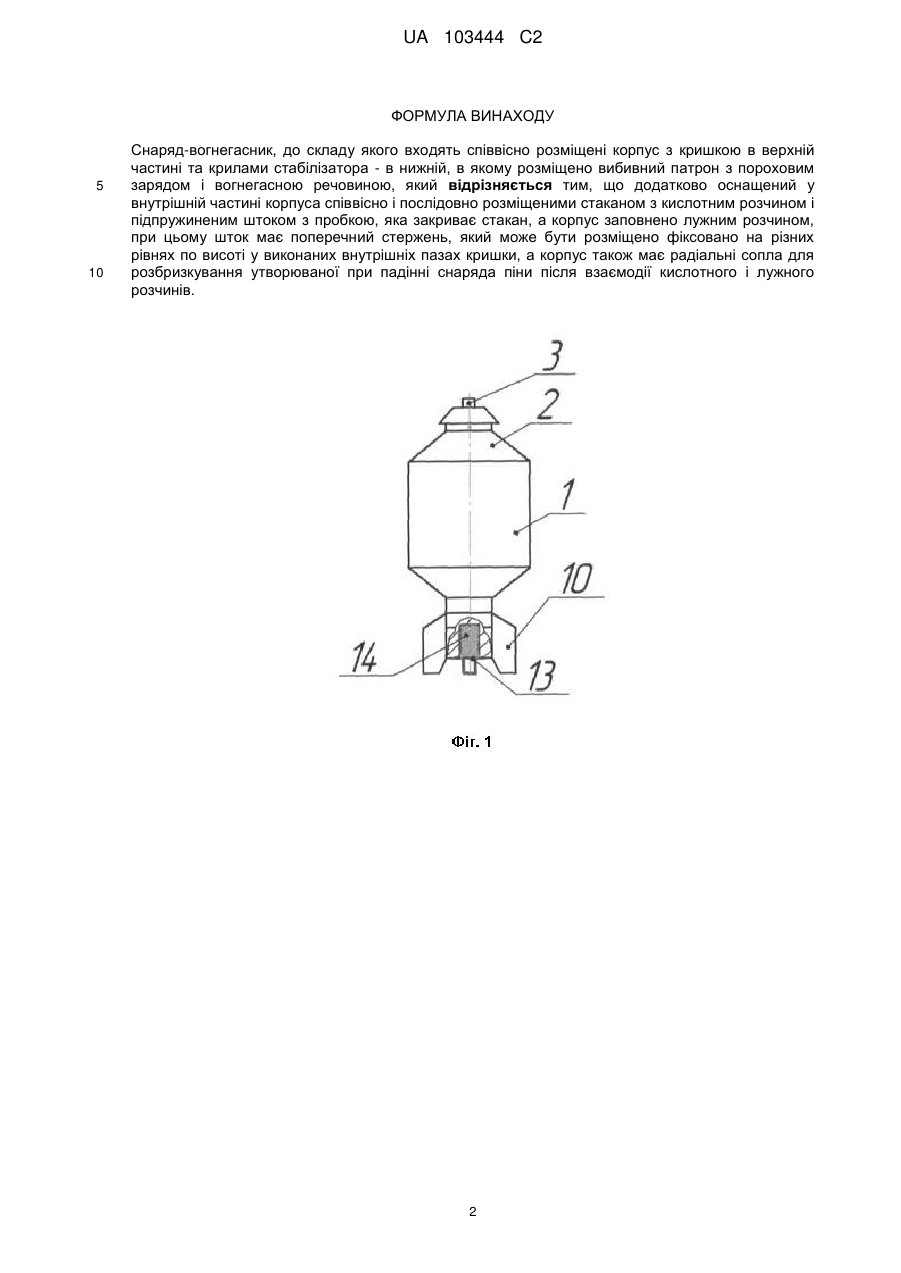

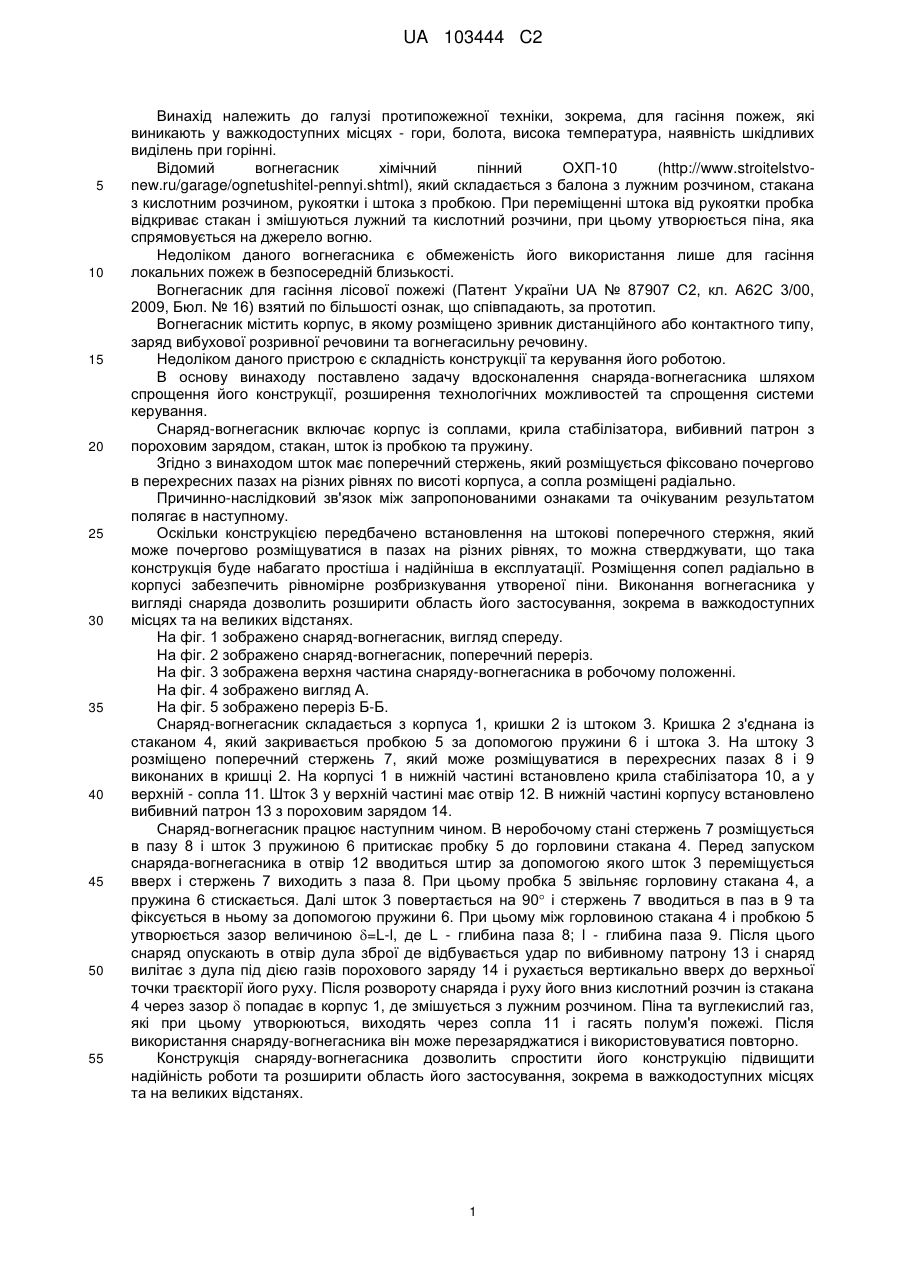

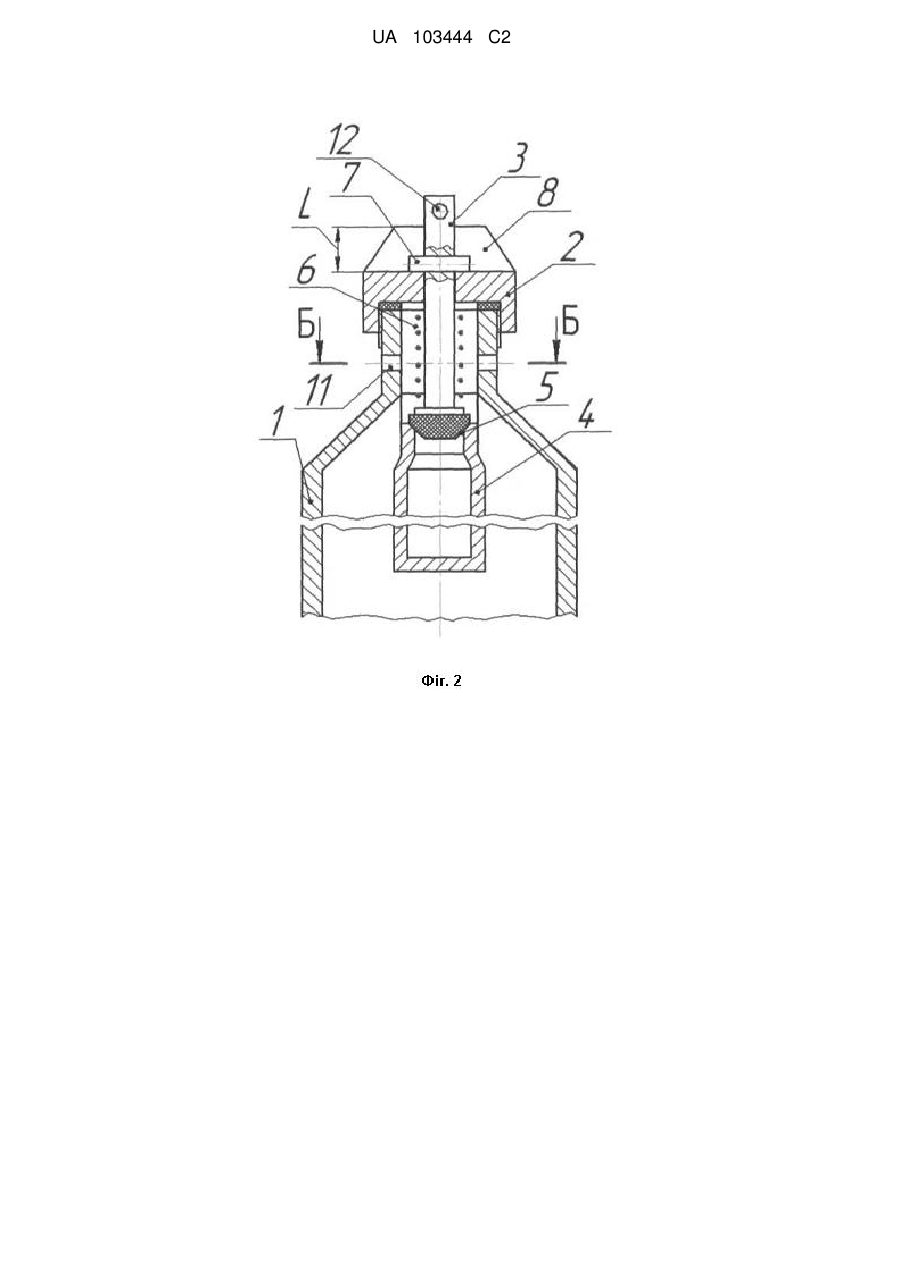

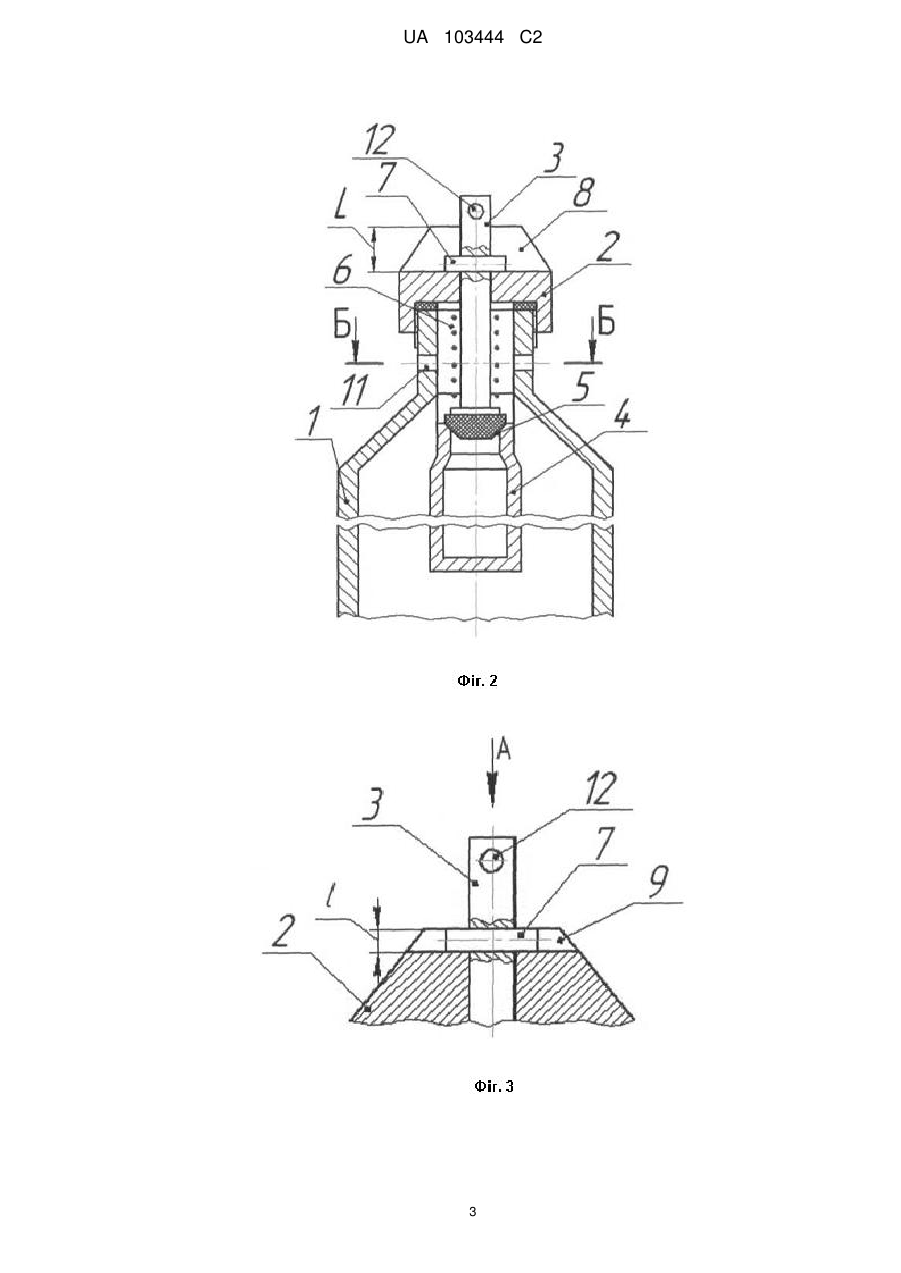

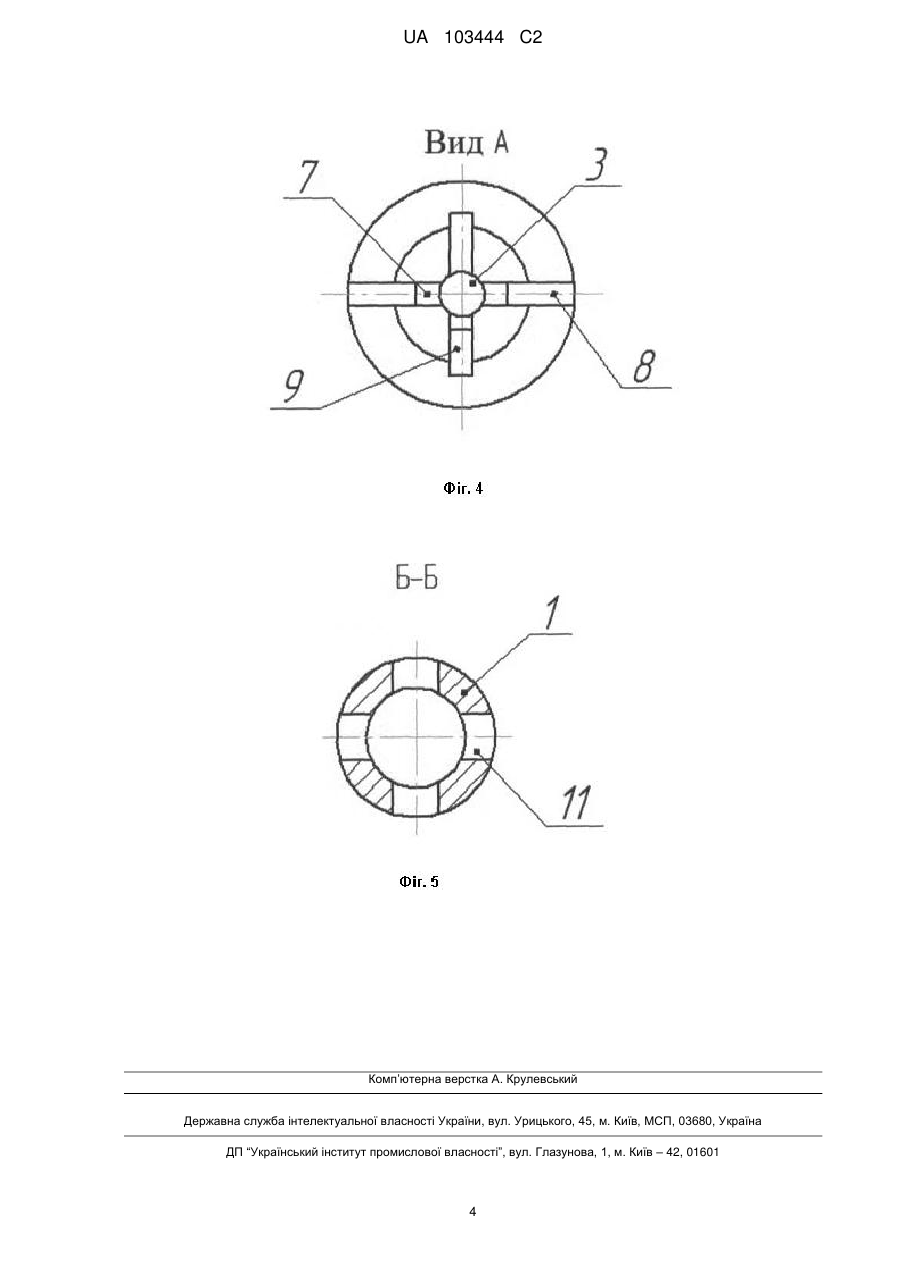

Реферат: Снаряд-вогнегасник має корпус із соплами, крила стабілізатора, вибивний патрон з пороховим зарядом для приведення його в рух. Для запобігання непередбаченого змішування робочих рідин він має стакан з пробкою та шток з пружиною. На штокові встановлено поперечний стержень, який розміщується фіксовано почергово в перехресних пазах на різних рівнях по висоті корпуса, а сопла розміщені радіально. UA 103444 C2 (12) UA 103444 C2 UA 103444 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі протипожежної техніки, зокрема, для гасіння пожеж, які виникають у важкодоступних місцях - гори, болота, висока температура, наявність шкідливих виділень при горінні. Відомий вогнегасник хімічний пінний ОХП-10 (http://www.stroitelstvonew.ru/garage/ognetushitel-pennyi.shtml), який складається з балона з лужним розчином, стакана з кислотним розчином, рукоятки і штока з пробкою. При переміщенні штока від рукоятки пробка відкриває стакан і змішуються лужний та кислотний розчини, при цьому утворюється піна, яка спрямовується на джерело вогню. Недоліком даного вогнегасника є обмеженість його використання лише для гасіння локальних пожеж в безпосередній близькості. Вогнегасник для гасіння лісової пожежі (Патент України UA № 87907 С2, кл. А62С 3/00, 2009, Бюл. № 16) взятий по більшості ознак, що співпадають, за прототип. Вогнегасник містить корпус, в якому розміщено зривник дистанційного або контактного типу, заряд вибухової розривної речовини та вогнегасильну речовину. Недоліком даного пристрою є складність конструкції та керування його роботою. В основу винаходу поставлено задачу вдосконалення снаряда-вогнегасника шляхом спрощення його конструкції, розширення технологічних можливостей та спрощення системи керування. Снаряд-вогнегасник включає корпус із соплами, крила стабілізатора, вибивний патрон з пороховим зарядом, стакан, шток із пробкою та пружину. Згідно з винаходом шток має поперечний стержень, який розміщується фіксовано почергово в перехресних пазах на різних рівнях по висоті корпуса, а сопла розміщені радіально. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено встановлення на штокові поперечного стержня, який може почергово розміщуватися в пазах на різних рівнях, то можна стверджувати, що така конструкція буде набагато простіша і надійніша в експлуатації. Розміщення сопел радіально в корпусі забезпечить рівномірне розбризкування утвореної піни. Виконання вогнегасника у вигляді снаряда дозволить розширити область його застосування, зокрема в важкодоступних місцях та на великих відстанях. На фіг. 1 зображено снаряд-вогнегасник, вигляд спереду. На фіг. 2 зображено снаряд-вогнегасник, поперечний переріз. На фіг. 3 зображена верхня частина снаряду-вогнегасника в робочому положенні. На фіг. 4 зображено вигляд А. На фіг. 5 зображено переріз Б-Б. Снаряд-вогнегасник складається з корпуса 1, кришки 2 із штоком 3. Кришка 2 з'єднана із стаканом 4, який закривається пробкою 5 за допомогою пружини 6 і штока 3. На штоку 3 розміщено поперечний стержень 7, який може розміщуватися в перехресних пазах 8 і 9 виконаних в кришці 2. На корпусі 1 в нижній частині встановлено крила стабілізатора 10, а у верхній - сопла 11. Шток 3 у верхній частині має отвір 12. В нижній частині корпусу встановлено вибивний патрон 13 з пороховим зарядом 14. Снаряд-вогнегасник працює наступним чином. В неробочому стані стержень 7 розміщується в пазу 8 і шток 3 пружиною 6 притискає пробку 5 до горловини стакана 4. Перед запуском снаряда-вогнегасника в отвір 12 вводиться штир за допомогою якого шток 3 переміщується вверх і стержень 7 виходить з паза 8. При цьому пробка 5 звільняє горловину стакана 4, а пружина 6 стискається. Далі шток 3 повертається на 90 і стержень 7 вводиться в паз в 9 та фіксується в ньому за допомогою пружини 6. При цьому між горловиною стакана 4 і пробкою 5 утворюється зазор величиною =L-l, де L - глибина паза 8; l - глибина паза 9. Після цього снаряд опускають в отвір дула зброї де відбувається удар по вибивному патрону 13 і снаряд вилітає з дула під дією газів порохового заряду 14 і рухається вертикально вверх до верхньої точки траєкторії його руху. Після розвороту снаряда і руху його вниз кислотний розчин із стакана 4 через зазор  попадає в корпус 1, де змішується з лужним розчином. Піна та вуглекислий газ, які при цьому утворюються, виходять через сопла 11 і гасять полум'я пожежі. Після використання снаряду-вогнегасника він може перезаряджатися і використовуватися повторно. Конструкція снаряду-вогнегасника дозволить спростити його конструкцію підвищити надійність роботи та розширити область його застосування, зокрема в важкодоступних місцях та на великих відстанях. 1 UA 103444 C2 ФОРМУЛА ВИНАХОДУ 5 10 Снаряд-вогнегасник, до складу якого входять співвісно розміщені корпус з кришкою в верхній частині та крилами стабілізатора - в нижній, в якому розміщено вибивний патрон з пороховим зарядом і вогнегасною речовиною, який відрізняється тим, що додатково оснащений у внутрішній частині корпуса співвісно і послідовно розміщеними стаканом з кислотним розчином і підпружиненим штоком з пробкою, яка закриває стакан, а корпус заповнено лужним розчином, при цьому шток має поперечний стержень, який може бути розміщено фіксовано на різних рівнях по висоті у виконаних внутрішніх пазах кришки, а корпус також має радіальні сопла для розбризкування утворюваної при падінні снаряда піни після взаємодії кислотного і лужного розчинів. 2 UA 103444 C2 3 UA 103444 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
