Пружний гнучкий гвинтовий робочий орган

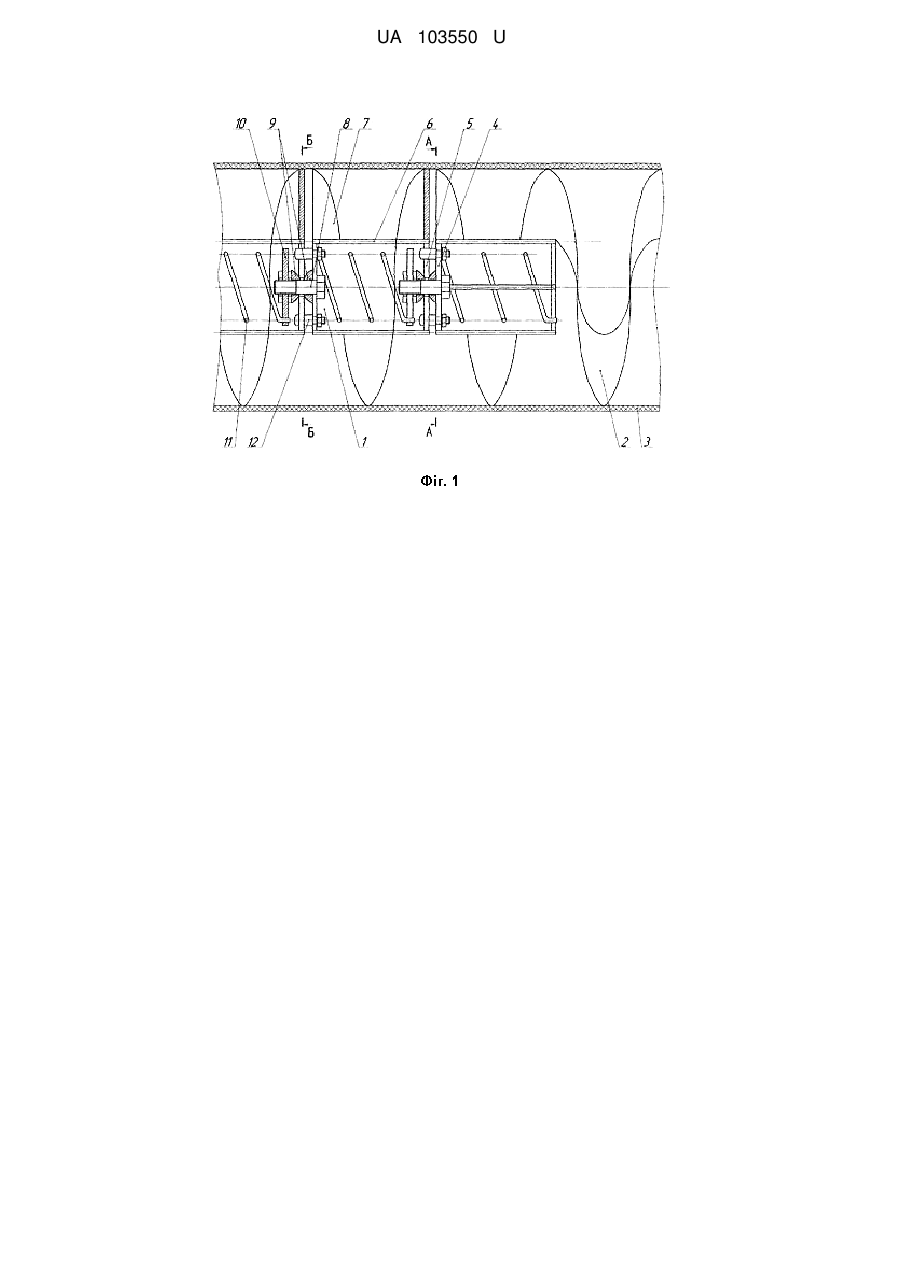

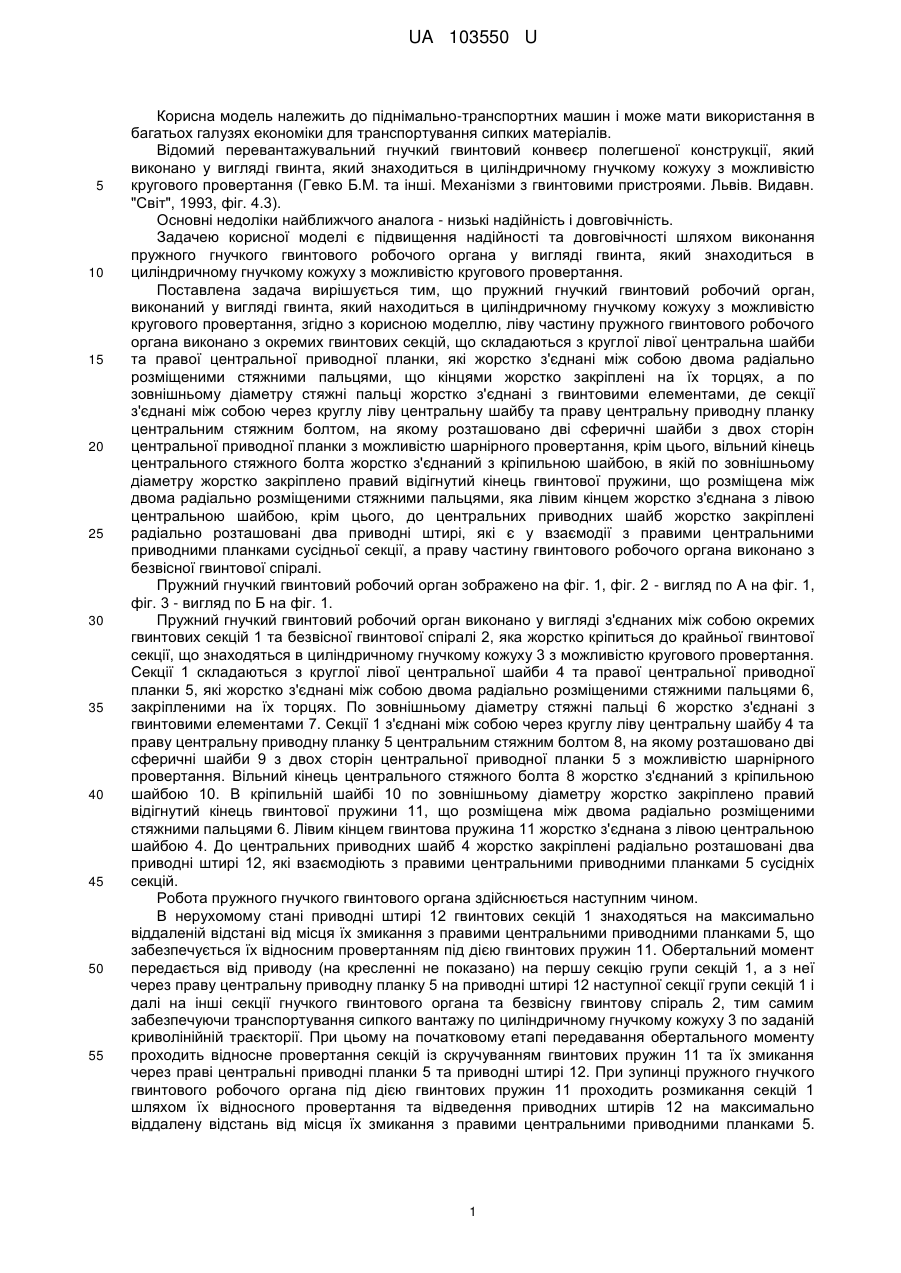

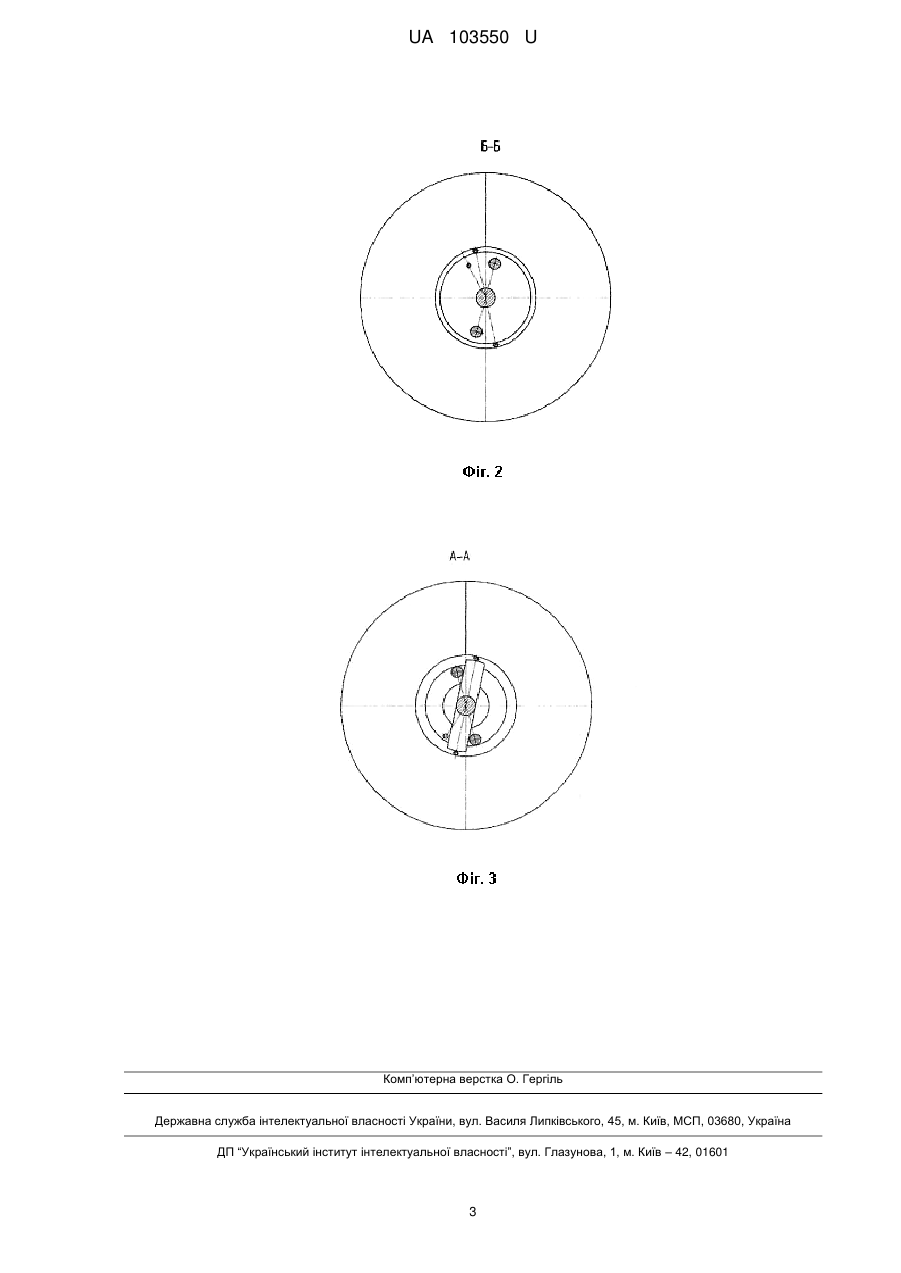

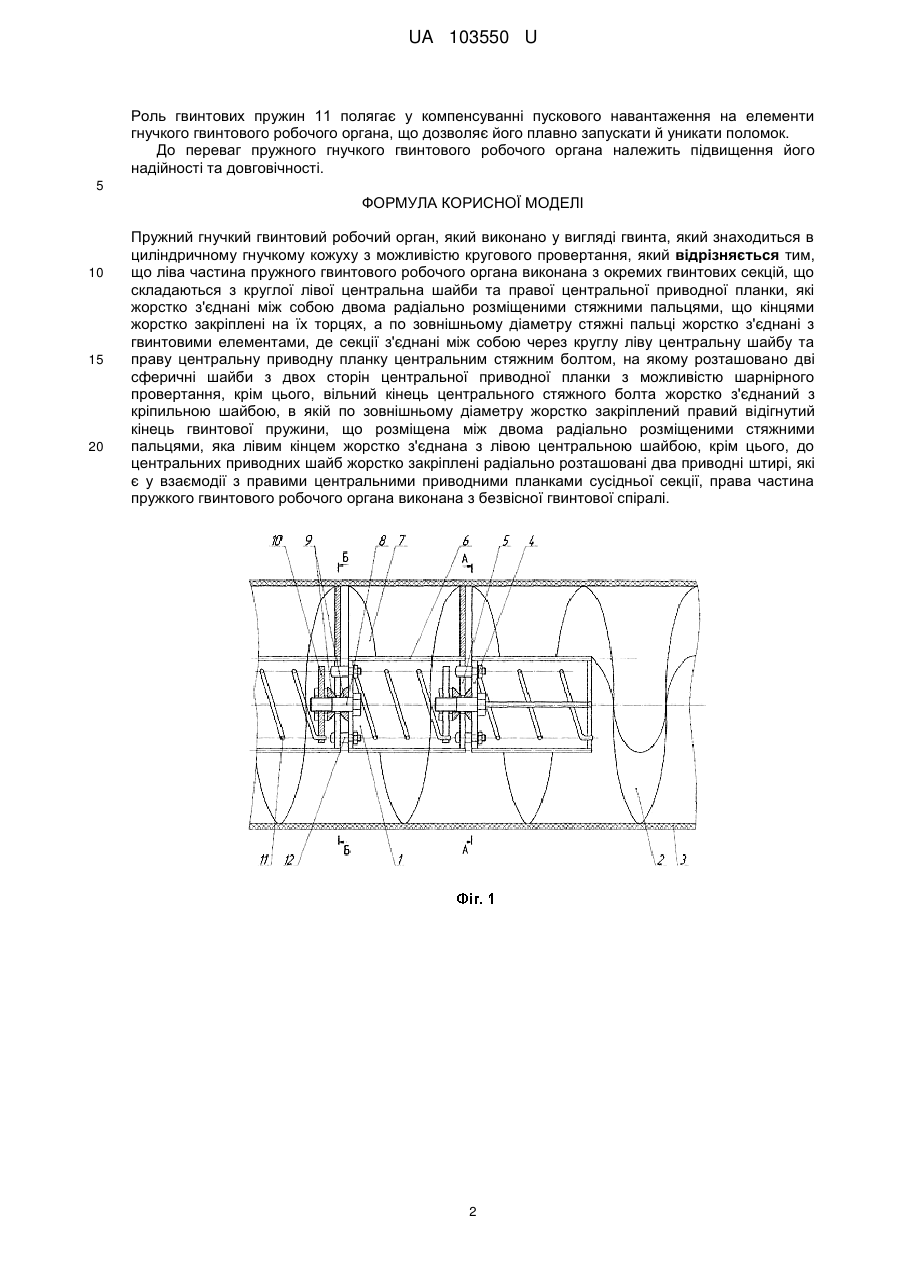

Реферат: Пружний гнучкий гвинтовий робочий орган, який виконано у вигляді гвинта, який знаходиться в циліндричному гнучкому кожуху з можливістю кругового провертання. Ліва частина пружного гвинтового робочого органа виконана з окремих гвинтових секцій, що складаються з круглої лівої центральна шайби та правої центральної приводної планки, які жорстко з'єднані між собою двома радіально розміщеними стяжними пальцями, що кінцями жорстко закріплені на їх торцях. По зовнішньому діаметру стяжні пальці жорстко з'єднані з гвинтовими елементами, де секції з'єднані між собою через круглу ліву центральну шайбу та праву центральну приводну планку центральним стяжним болтом, на якому розташовано дві сферичні шайби з двох сторін центральної приводної планки з можливістю шарнірного провертання. Вільний кінець центрального стяжного болта жорстко з'єднаний з кріпильною шайбою, в якій по зовнішньому діаметру жорстко закріплений правий відігнутий кінець гвинтової пружини, що розміщена між двома радіально розміщеними стяжними пальцями, яка лівим кінцем жорстко з'єднана з лівою центральною шайбою. До центральних приводних шайб жорстко закріплені радіально розташовані два приводні штирі, які є у взаємодії з правими центральними приводними планками сусідньої секції, права частина пружкого гвинтового робочого органа виконана з безвісної гвинтової спіралі. UA 103550 U (12) UA 103550 U UA 103550 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до піднімально-транспортних машин і може мати використання в багатьох галузях економіки для транспортування сипких матеріалів. Відомий перевантажувальний гнучкий гвинтовий конвеєр полегшеної конструкції, який виконано у вигляді гвинта, який знаходиться в циліндричному гнучкому кожуху з можливістю кругового провертання (Гевко Б.М. та інші. Механізми з гвинтовими пристроями. Львів. Видавн. "Світ", 1993, фіг. 4.3). Основні недоліки найближчого аналога - низькі надійність і довговічність. Задачею корисної моделі є підвищення надійності та довговічності шляхом виконання пружного гнучкого гвинтового робочого органа у вигляді гвинта, який знаходиться в циліндричному гнучкому кожуху з можливістю кругового провертання. Поставлена задача вирішується тим, що пружний гнучкий гвинтовий робочий орган, виконаний у вигляді гвинта, який находиться в циліндричному гнучкому кожуху з можливістю кругового провертання, згідно з корисною моделлю, ліву частину пружного гвинтового робочого органа виконано з окремих гвинтових секцій, що складаються з круглої лівої центральна шайби та правої центральної приводної планки, які жорстко з'єднані між собою двома радіально розміщеними стяжними пальцями, що кінцями жорстко закріплені на їх торцях, а по зовнішньому діаметру стяжні пальці жорстко з'єднані з гвинтовими елементами, де секції з'єднані між собою через круглу ліву центральну шайбу та праву центральну приводну планку центральним стяжним болтом, на якому розташовано дві сферичні шайби з двох сторін центральної приводної планки з можливістю шарнірного провертання, крім цього, вільний кінець центрального стяжного болта жорстко з'єднаний з кріпильною шайбою, в якій по зовнішньому діаметру жорстко закріплено правий відігнутий кінець гвинтової пружини, що розміщена між двома радіально розміщеними стяжними пальцями, яка лівим кінцем жорстко з'єднана з лівою центральною шайбою, крім цього, до центральних приводних шайб жорстко закріплені радіально розташовані два приводні штирі, які є у взаємодії з правими центральними приводними планками сусідньої секції, а праву частину гвинтового робочого органа виконано з безвісної гвинтової спіралі. Пружний гнучкий гвинтовий робочий орган зображено на фіг. 1, фіг. 2 - вигляд по А на фіг. 1, фіг. 3 - вигляд по Б на фіг. 1. Пружний гнучкий гвинтовий робочий орган виконано у вигляді з'єднаних між собою окремих гвинтових секцій 1 та безвісної гвинтової спіралі 2, яка жорстко кріпиться до крайньої гвинтової секції, що знаходяться в циліндричному гнучкому кожуху 3 з можливістю кругового провертання. Секції 1 складаються з круглої лівої центральної шайби 4 та правої центральної приводної планки 5, які жорстко з'єднані між собою двома радіально розміщеними стяжними пальцями 6, закріпленими на їх торцях. По зовнішньому діаметру стяжні пальці 6 жорстко з'єднані з гвинтовими елементами 7. Секції 1 з'єднані між собою через круглу ліву центральну шайбу 4 та праву центральну приводну планку 5 центральним стяжним болтом 8, на якому розташовано дві сферичні шайби 9 з двох сторін центральної приводної планки 5 з можливістю шарнірного провертання. Вільний кінець центрального стяжного болта 8 жорстко з'єднаний з кріпильною шайбою 10. В кріпильній шайбі 10 по зовнішньому діаметру жорстко закріплено правий відігнутий кінець гвинтової пружини 11, що розміщена між двома радіально розміщеними стяжними пальцями 6. Лівим кінцем гвинтова пружина 11 жорстко з'єднана з лівою центральною шайбою 4. До центральних приводних шайб 4 жорстко закріплені радіально розташовані два приводні штирі 12, які взаємодіють з правими центральними приводними планками 5 сусідніх секцій. Робота пружного гнучкого гвинтового органа здійснюється наступним чином. В нерухомому стані приводні штирі 12 гвинтових секцій 1 знаходяться на максимально віддаленій відстані від місця їх змикання з правими центральними приводними планками 5, що забезпечується їх відносним провертанням під дією гвинтових пружин 11. Обертальний момент передається від приводу (на кресленні не показано) на першу секцію групи секцій 1, а з неї через праву центральну приводну планку 5 на приводні штирі 12 наступної секції групи секцій 1 і далі на інші секції гнучкого гвинтового органа та безвісну гвинтову спіраль 2, тим самим забезпечуючи транспортування сипкого вантажу по циліндричному гнучкому кожуху 3 по заданій криволінійній траєкторії. При цьому на початковому етапі передавання обертального моменту проходить відносне провертання секцій із скручуванням гвинтових пружин 11 та їх змикання через праві центральні приводні планки 5 та приводні штирі 12. При зупинці пружного гнучкого гвинтового робочого органа під дією гвинтових пружин 11 проходить розмикання секцій 1 шляхом їх відносного провертання та відведення приводних штирів 12 на максимально віддалену відстань від місця їх змикання з правими центральними приводними планками 5. 1 UA 103550 U Роль гвинтових пружин 11 полягає у компенсуванні пускового навантаження на елементи гнучкого гвинтового робочого органа, що дозволяє його плавно запускати й уникати поломок. До переваг пружного гнучкого гвинтового робочого органа належить підвищення його надійності та довговічності. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Пружний гнучкий гвинтовий робочий орган, який виконано у вигляді гвинта, який знаходиться в циліндричному гнучкому кожуху з можливістю кругового провертання, який відрізняється тим, що ліва частина пружного гвинтового робочого органа виконана з окремих гвинтових секцій, що складаються з круглої лівої центральна шайби та правої центральної приводної планки, які жорстко з'єднані між собою двома радіально розміщеними стяжними пальцями, що кінцями жорстко закріплені на їх торцях, а по зовнішньому діаметру стяжні пальці жорстко з'єднані з гвинтовими елементами, де секції з'єднані між собою через круглу ліву центральну шайбу та праву центральну приводну планку центральним стяжним болтом, на якому розташовано дві сферичні шайби з двох сторін центральної приводної планки з можливістю шарнірного провертання, крім цього, вільний кінець центрального стяжного болта жорстко з'єднаний з кріпильною шайбою, в якій по зовнішньому діаметру жорстко закріплений правий відігнутий кінець гвинтової пружини, що розміщена між двома радіально розміщеними стяжними пальцями, яка лівим кінцем жорстко з'єднана з лівою центральною шайбою, крім цього, до центральних приводних шайб жорстко закріплені радіально розташовані два приводні штирі, які є у взаємодії з правими центральними приводними планками сусідньої секції, права частина пружкого гвинтового робочого органа виконана з безвісної гвинтової спіралі. 2 UA 103550 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
