Полімерний ізолятор

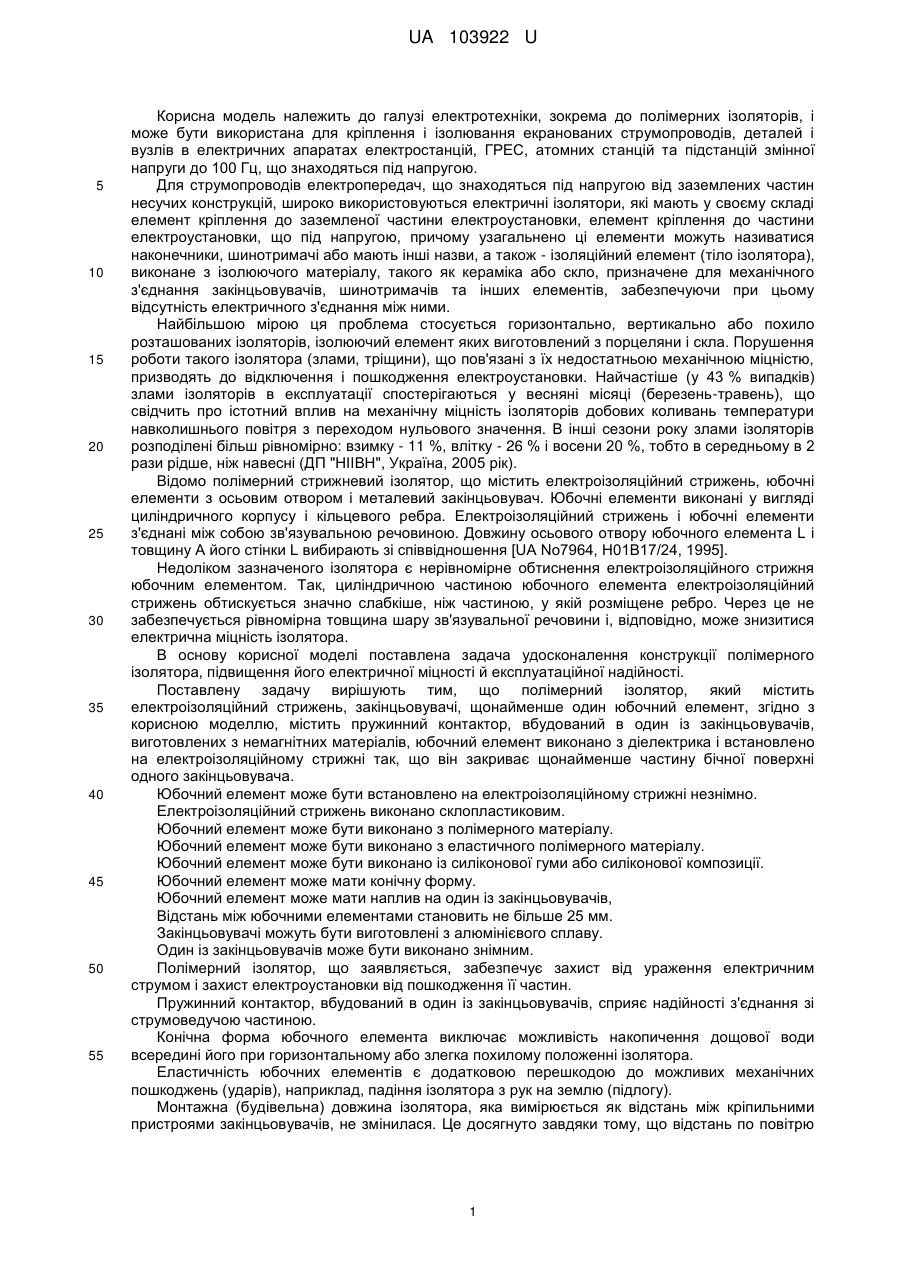

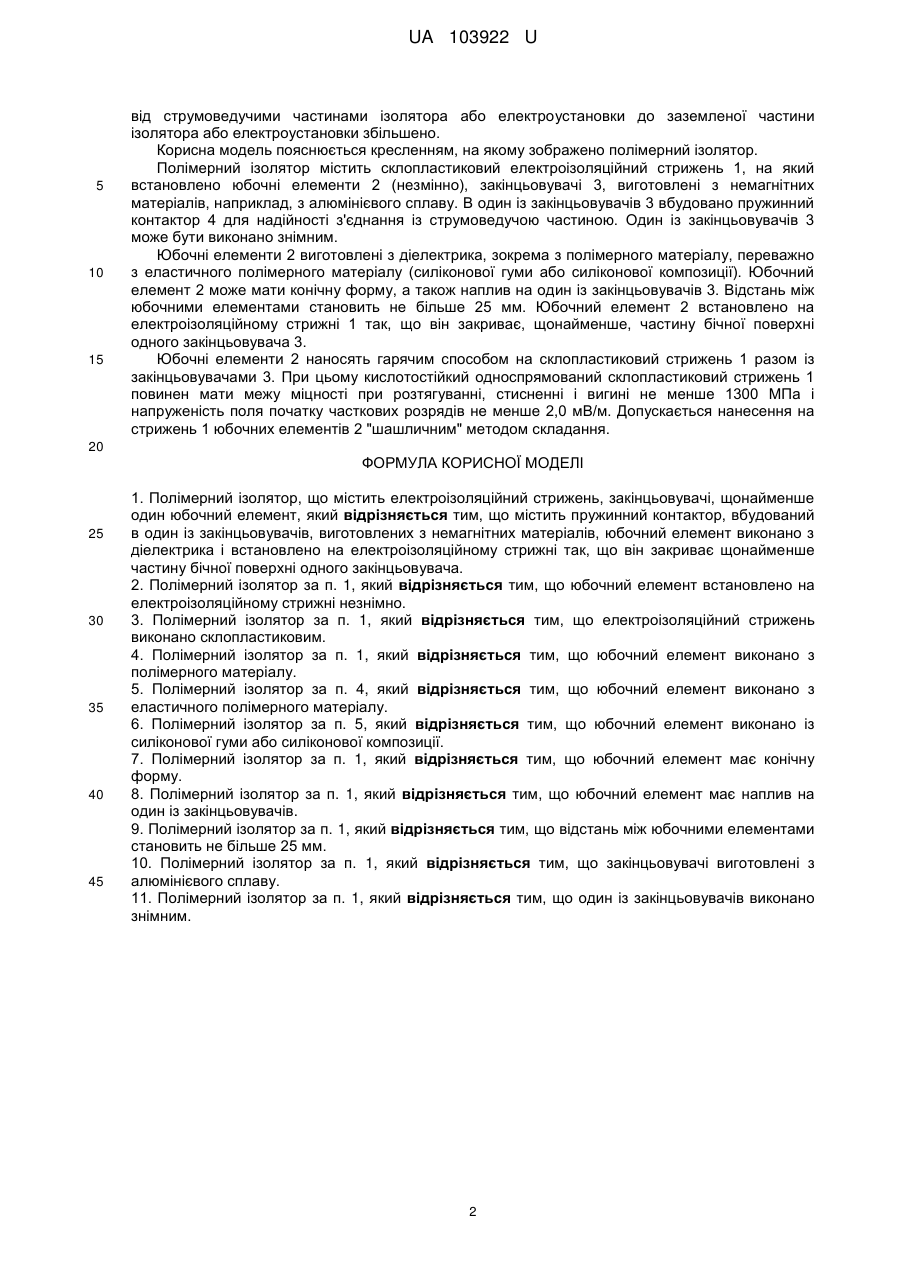

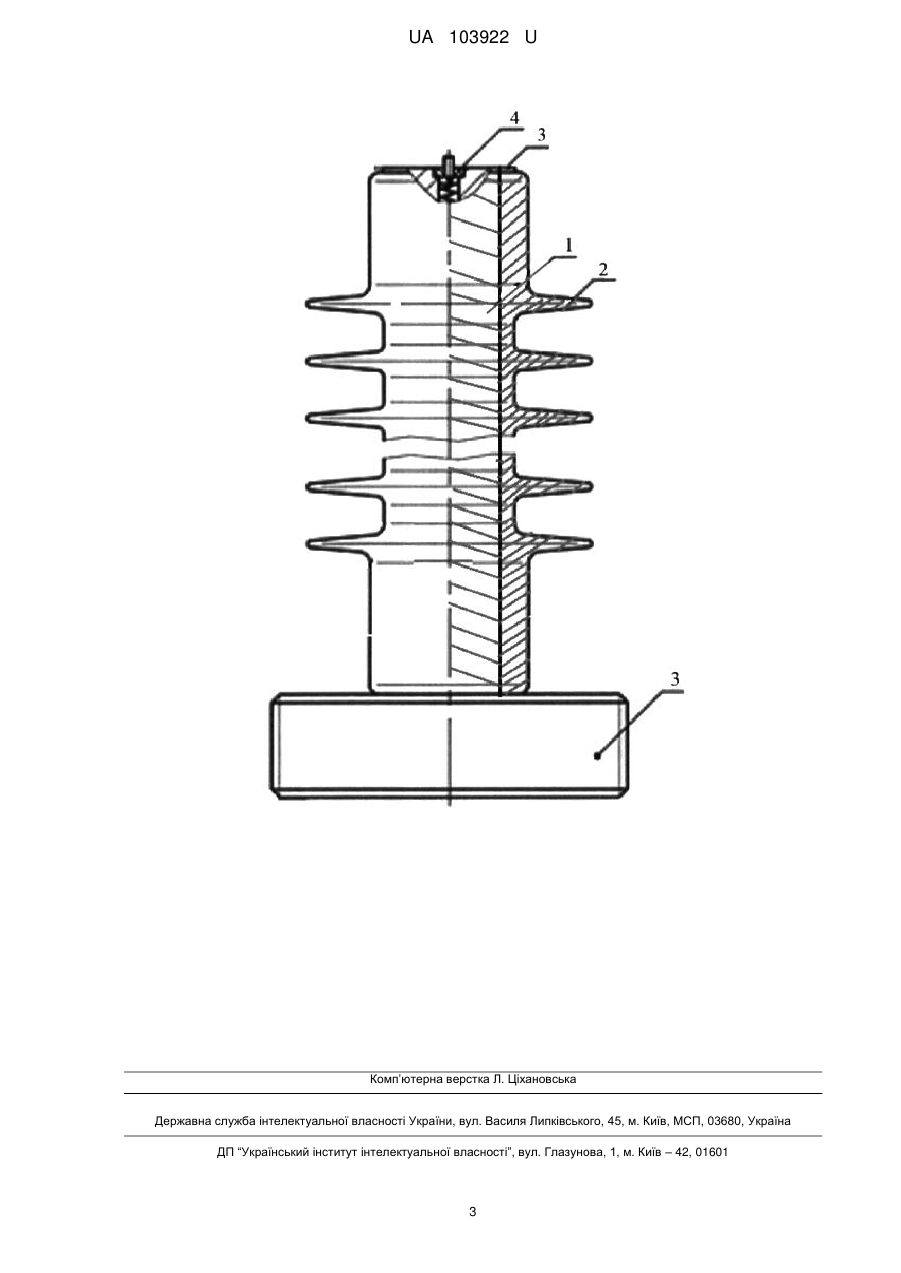

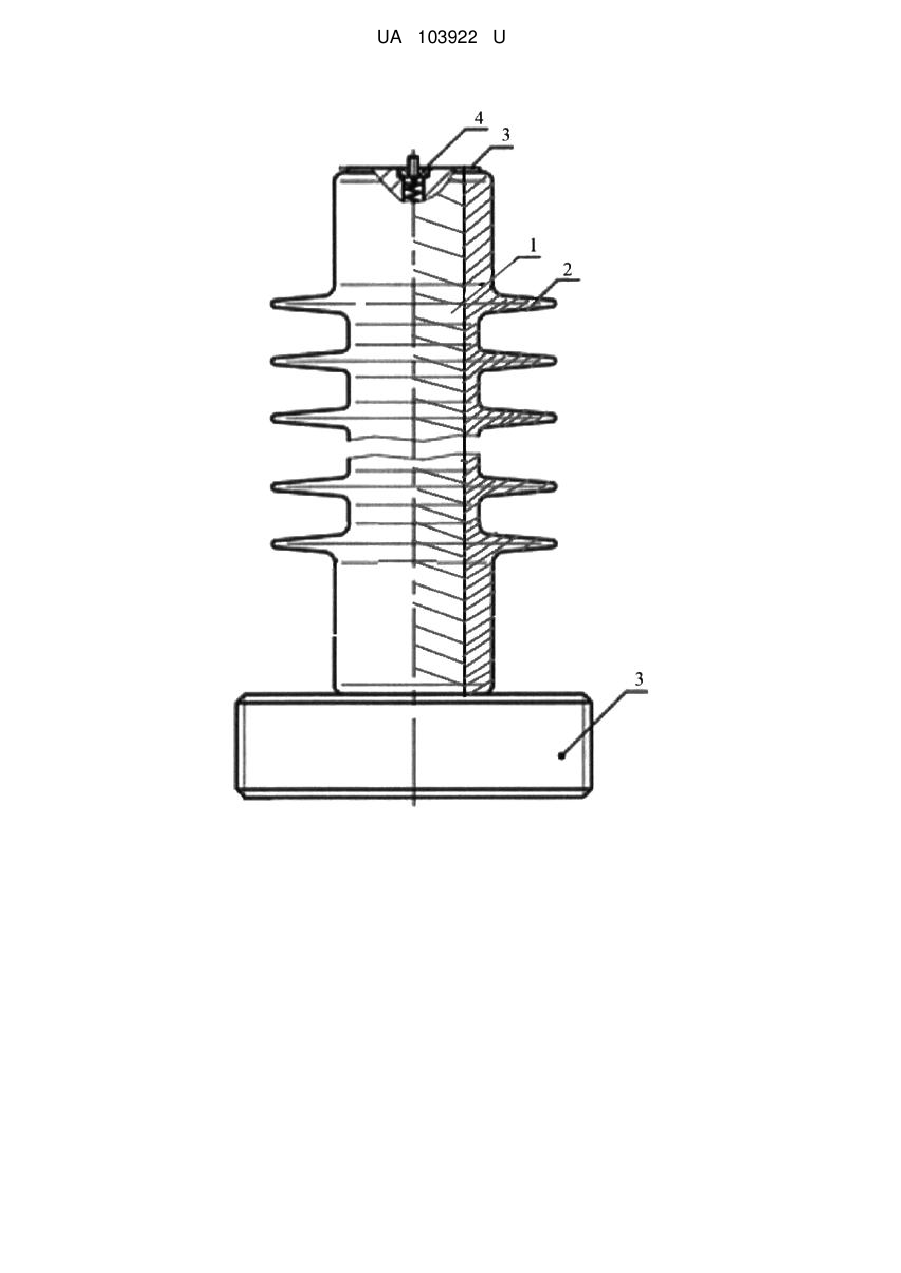

Реферат: Полімерний ізолятор містить електроізоляційний стрижень, закінцьовувачі, щонайменше один юбочний елемент. Містить пружинний контактор, вбудований в один із закінцьовувачів, виготовлених з немагнітних матеріалів, юбочний елемент виконано з діелектрика і встановлено на електроізоляційному стрижні так, що він закриває щонайменше частину бічної поверхні одного закінцьовувача. UA 103922 U (12) UA 103922 U UA 103922 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електротехніки, зокрема до полімерних ізоляторів, і може бути використана для кріплення і ізолювання екранованих струмопроводів, деталей і вузлів в електричних апаратах електростанцій, ГРЕС, атомних станцій та підстанцій змінної напруги до 100 Гц, що знаходяться під напругою. Для струмопроводів електропередач, що знаходяться під напругою від заземлених частин несучих конструкцій, широко використовуються електричні ізолятори, які мають у своєму складі елемент кріплення до заземленої частини електроустановки, елемент кріплення до частини електроустановки, що під напругою, причому узагальнено ці елементи можуть називатися наконечники, шинотримачі або мають інші назви, а також - ізоляційний елемент (тіло ізолятора), виконане з ізолюючого матеріалу, такого як кераміка або скло, призначене для механічного з'єднання закінцьовувачів, шинотримачів та інших елементів, забезпечуючи при цьому відсутність електричного з'єднання між ними. Найбільшою мірою ця проблема стосується горизонтально, вертикально або похило розташованих ізоляторів, ізолюючий елемент яких виготовлений з порцеляни і скла. Порушення роботи такого ізолятора (злами, тріщини), що пов'язані з їх недостатньою механічною міцністю, призводять до відключення і пошкодження електроустановки. Найчастіше (у 43 % випадків) злами ізоляторів в експлуатації спостерігаються у весняні місяці (березень-травень), що свідчить про істотний вплив на механічну міцність ізоляторів добових коливань температури навколишнього повітря з переходом нульового значення. В інші сезони року злами ізоляторів розподілені більш рівномірно: взимку - 11 %, влітку - 26 % і восени 20 %, тобто в середньому в 2 рази рідше, ніж навесні (ДП "НІІВН", Україна, 2005 рік). Відомо полімерний стрижневий ізолятор, що містить електроізоляційний стрижень, юбочні елементи з осьовим отвором і металевий закінцьовувач. Юбочні елементи виконані у вигляді циліндричного корпусу і кільцевого ребра. Електроізоляційний стрижень і юбочні елементи з'єднані між собою зв'язувальною речовиною. Довжину осьового отвору юбочного елемента L і товщину А його стінки L вибирають зі співвідношення [UA No7964, H01B17/24, 1995]. Недоліком зазначеного ізолятора є нерівномірне обтиснення електроізоляційного стрижня юбочним елементом. Так, циліндричною частиною юбочного елемента електроізоляційний стрижень обтискується значно слабкіше, ніж частиною, у якій розміщене ребро. Через це не забезпечується рівномірна товщина шару зв'язувальної речовини і, відповідно, може знизитися електрична міцність ізолятора. В основу корисної моделі поставлена задача удосконалення конструкції полімерного ізолятора, підвищення його електричної міцності й експлуатаційної надійності. Поставлену задачу вирішують тим, що полімерний ізолятор, який містить електроізоляційний стрижень, закінцьовувачі, щонайменше один юбочний елемент, згідно з корисною моделлю, містить пружинний контактор, вбудований в один із закінцьовувачів, виготовлених з немагнітних матеріалів, юбочний елемент виконано з діелектрика і встановлено на електроізоляційному стрижні так, що він закриває щонайменше частину бічної поверхні одного закінцьовувача. Юбочний елемент може бути встановлено на електроізоляційному стрижні незнімно. Електроізоляційний стрижень виконано склопластиковим. Юбочний елемент може бути виконано з полімерного матеріалу. Юбочний елемент може бути виконано з еластичного полімерного матеріалу. Юбочний елемент може бути виконано із силіконової гуми або силіконової композиції. Юбочний елемент може мати конічну форму. Юбочний елемент може мати наплив на один із закінцьовувачів, Відстань між юбочними елементами становить не більше 25 мм. Закінцьовувачі можуть бути виготовлені з алюмінієвого сплаву. Один із закінцьовувачів може бути виконано знімним. Полімерний ізолятор, що заявляється, забезпечує захист від ураження електричним струмом і захист електроустановки від пошкодження її частин. Пружинний контактор, вбудований в один із закінцьовувачів, сприяє надійності з'єднання зі струмоведучою частиною. Конічна форма юбочного елемента виключає можливість накопичення дощової води всередині його при горизонтальному або злегка похилому положенні ізолятора. Еластичність юбочних елементів є додатковою перешкодою до можливих механічних пошкоджень (ударів), наприклад, падіння ізолятора з рук на землю (підлогу). Монтажна (будівельна) довжина ізолятора, яка вимірюється як відстань між кріпильними пристроями закінцьовувачів, не змінилася. Це досягнуто завдяки тому, що відстань по повітрю 1 UA 103922 U 5 10 15 від струмоведучими частинами ізолятора або електроустановки до заземленої частини ізолятора або електроустановки збільшено. Корисна модель пояснюється кресленням, на якому зображено полімерний ізолятор. Полімерний ізолятор містить склопластиковий електроізоляційний стрижень 1, на який встановлено юбочні елементи 2 (незмінно), закінцьовувачі 3, виготовлені з немагнітних матеріалів, наприклад, з алюмінієвого сплаву. В один із закінцьовувачів 3 вбудовано пружинний контактор 4 для надійності з'єднання із струмоведучою частиною. Один із закінцьовувачів 3 може бути виконано знімним. Юбочні елементи 2 виготовлені з діелектрика, зокрема з полімерного матеріалу, переважно з еластичного полімерного матеріалу (силіконової гуми або силіконової композиції). Юбочний елемент 2 може мати конічну форму, а також наплив на один із закінцьовувачів 3. Відстань між юбочними елементами становить не більше 25 мм. Юбочний елемент 2 встановлено на електроізоляційному стрижні 1 так, що він закриває, щонайменше, частину бічної поверхні одного закінцьовувача 3. Юбочні елементи 2 наносять гарячим способом на склопластиковий стрижень 1 разом із закінцьовувачами 3. При цьому кислотостійкий односпрямований склопластиковий стрижень 1 повинен мати межу міцності при розтягуванні, стисненні і вигині не менше 1300 МПа і напруженість поля початку часткових розрядів не менше 2,0 мВ/м. Допускається нанесення на стрижень 1 юбочних елементів 2 "шашличним" методом складання. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 1. Полімерний ізолятор, що містить електроізоляційний стрижень, закінцьовувачі, щонайменше один юбочний елемент, який відрізняється тим, що містить пружинний контактор, вбудований в один із закінцьовувачів, виготовлених з немагнітних матеріалів, юбочний елемент виконано з діелектрика і встановлено на електроізоляційному стрижні так, що він закриває щонайменше частину бічної поверхні одного закінцьовувача. 2. Полімерний ізолятор за п. 1, який відрізняється тим, що юбочний елемент встановлено на електроізоляційному стрижні незнімно. 3. Полімерний ізолятор за п. 1, який відрізняється тим, що електроізоляційний стрижень виконано склопластиковим. 4. Полімерний ізолятор за п. 1, який відрізняється тим, що юбочний елемент виконано з полімерного матеріалу. 5. Полімерний ізолятор за п. 4, який відрізняється тим, що юбочний елемент виконано з еластичного полімерного матеріалу. 6. Полімерний ізолятор за п. 5, який відрізняється тим, що юбочний елемент виконано із силіконової гуми або силіконової композиції. 7. Полімерний ізолятор за п. 1, який відрізняється тим, що юбочний елемент має конічну форму. 8. Полімерний ізолятор за п. 1, який відрізняється тим, що юбочний елемент має наплив на один із закінцьовувачів. 9. Полімерний ізолятор за п. 1, який відрізняється тим, що відстань між юбочними елементами становить не більше 25 мм. 10. Полімерний ізолятор за п. 1, який відрізняється тим, що закінцьовувачі виготовлені з алюмінієвого сплаву. 11. Полімерний ізолятор за п. 1, який відрізняється тим, що один із закінцьовувачів виконано знімним. 2 UA 103922 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
