Очисник головок коренеплодів

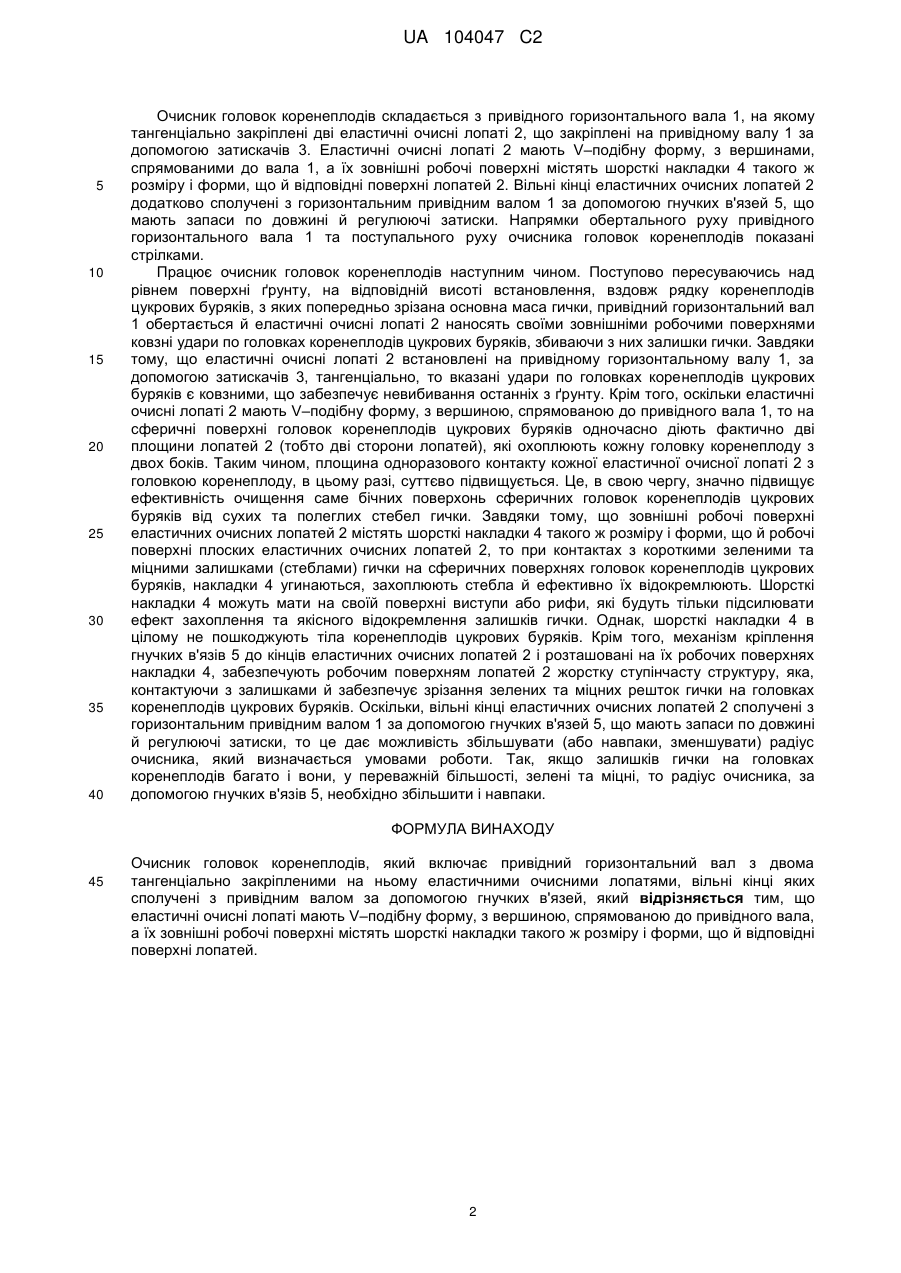

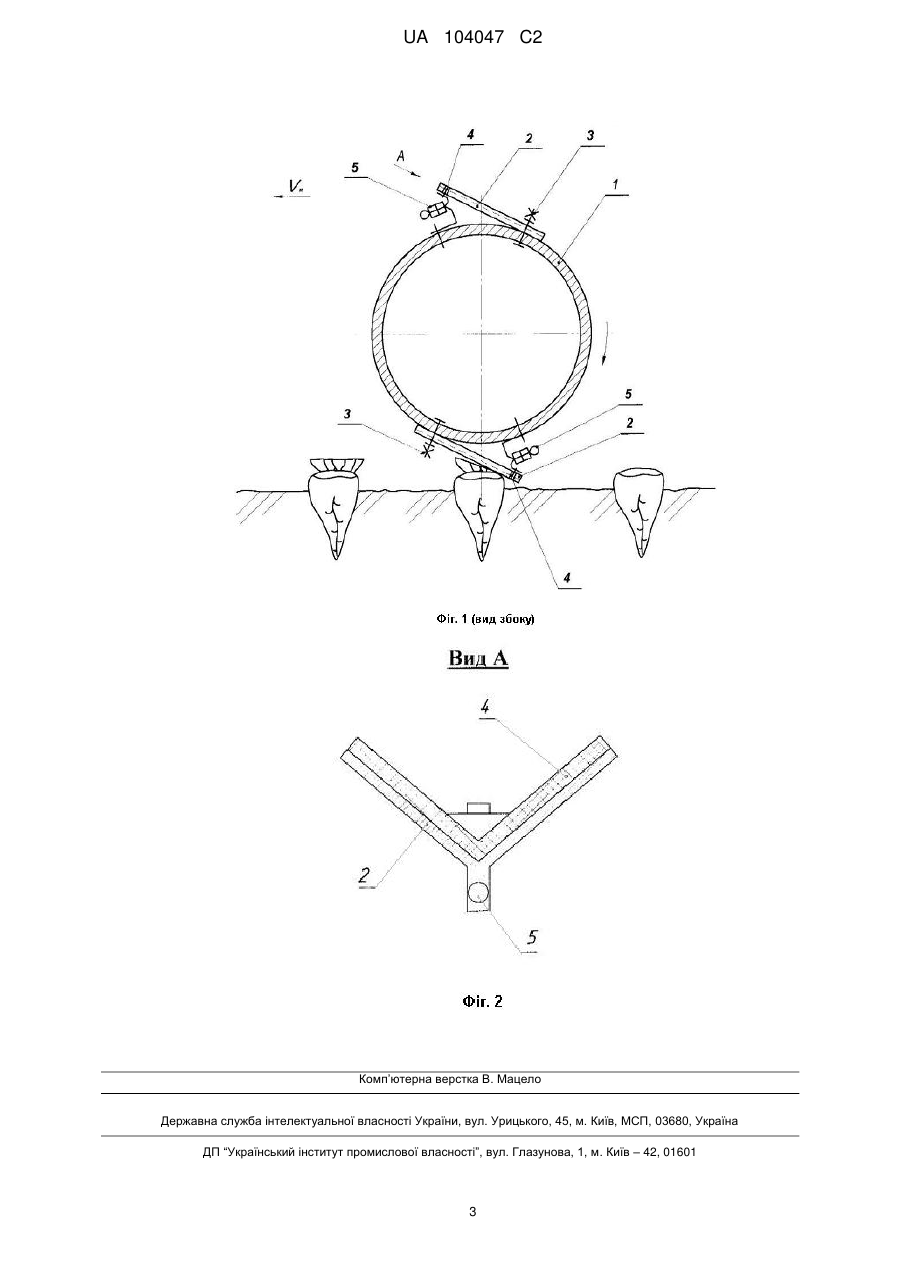

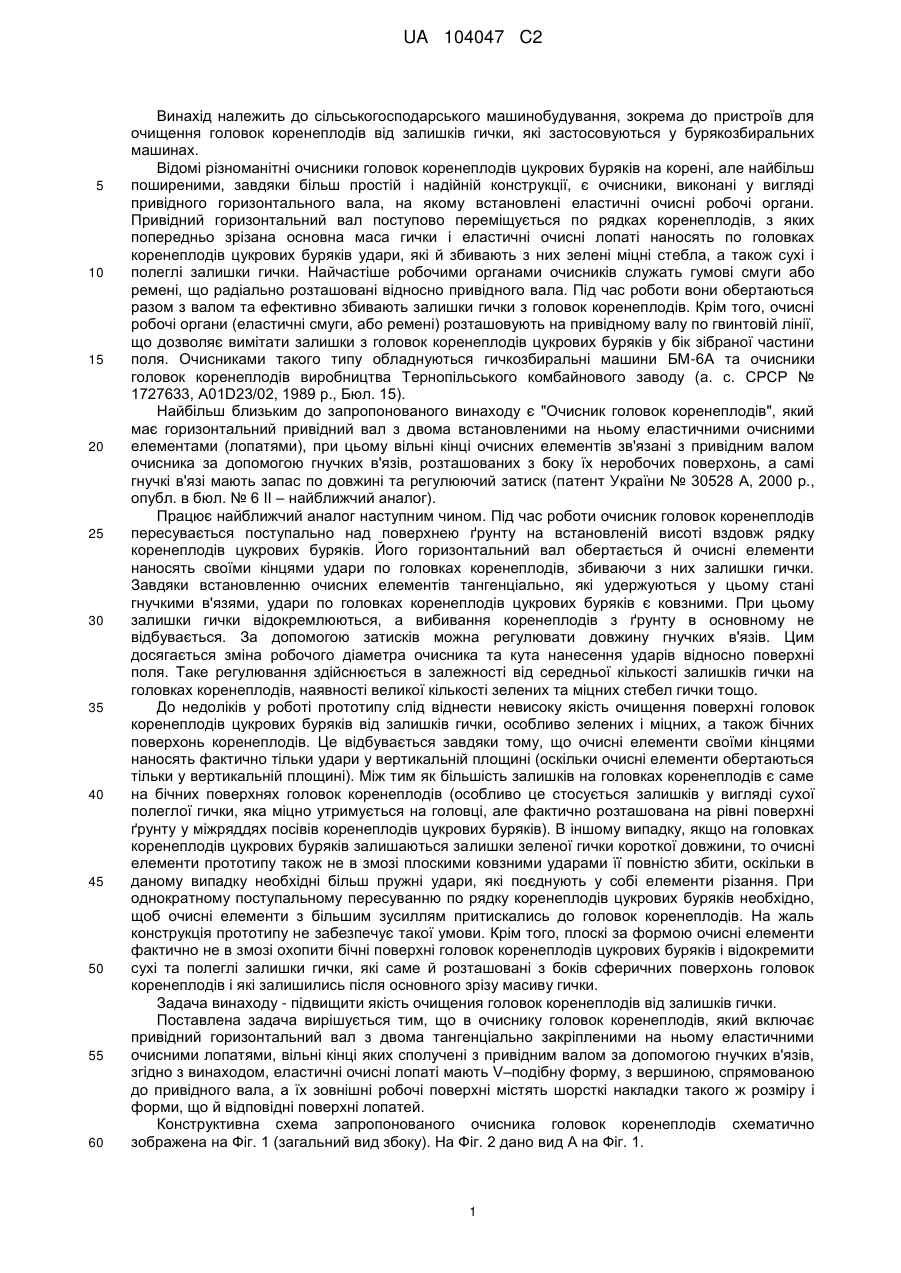

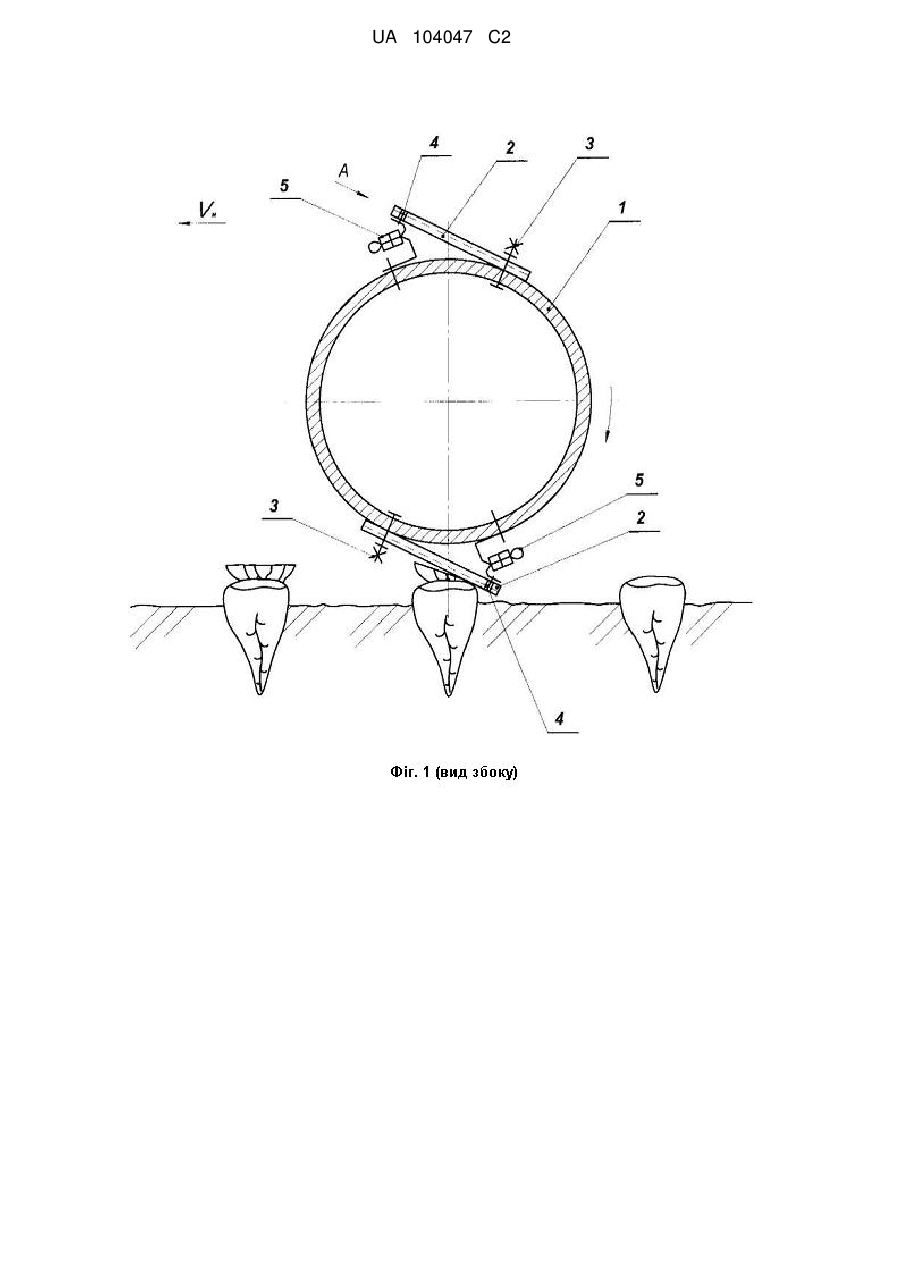

Реферат: Заявлений очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою гнучких в'язей. Еластичні очисні лопаті мають V– подібну форму, з вершиною, спрямованою до привідного вала, а їх зовнішні робочі поверхні містять шорсткі накладки такого ж розміру і форми, що й відповідні поверхні лопатей. UA 104047 C2 (12) UA 104047 C2 UA 104047 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів цукрових буряків на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи. Привідний горизонтальний вал поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички і еластичні очисні лопаті наносять по головках коренеплодів цукрових буряків удари, які й збивають з них зелені міцні стебла, а також сухі і полеглі залишки гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та ефективно збивають залишки гички з головок коренеплодів. Крім того, очисні робочі органи (еластичні смуги, або ремені) розташовують на привідному валу по гвинтовій лінії, що дозволяє вимітати залишки з головок коренеплодів цукрових буряків у бік зібраної частини поля. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А та очисники головок коренеплодів виробництва Тернопільського комбайнового заводу (а. с. СРСР № 1727633, А01D23/02, 1989 р., Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з двома встановленими на ньому еластичними очисними елементами (лопатями), при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск (патент України № 30528 А, 2000 р., опубл. в бюл. № 6 II – найближчий аналог). Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів цукрових буряків. Його горизонтальний вал обертається й очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів цукрових буряків є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів. Цим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Таке регулювання здійснюється в залежності від середньої кількості залишків гички на головках коренеплодів, наявності великої кількості зелених та міцних стебел гички тощо. До недоліків у роботі прототипу слід віднести невисоку якість очищення поверхні головок коренеплодів цукрових буряків від залишків гички, особливо зелених і міцних, а також бічних поверхонь коренеплодів. Це відбувається завдяки тому, що очисні елементи своїми кінцями наносять фактично тільки удари у вертикальній площині (оскільки очисні елементи обертаються тільки у вертикальній площині). Між тим як більшість залишків на головках коренеплодів є саме на бічних поверхнях головок коренеплодів (особливо це стосується залишків у вигляді сухої полеглої гички, яка міцно утримується на головці, але фактично розташована на рівні поверхні ґрунту у міжряддях посівів коренеплодів цукрових буряків). В іншому випадку, якщо на головках коренеплодів цукрових буряків залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю збити, оскільки в даному випадку необхідні більш пружні удари, які поєднують у собі елементи різання. При однократному поступальному пересуванню по рядку коренеплодів цукрових буряків необхідно, щоб очисні елементи з більшим зусиллям притискались до головок коренеплодів. На жаль конструкція прототипу не забезпечує такої умови. Крім того, плоскі за формою очисні елементи фактично не в змозі охопити бічні поверхні головок коренеплодів цукрових буряків і відокремити сухі та полеглі залишки гички, які саме й розташовані з боків сферичних поверхонь головок коренеплодів і які залишились після основного зрізу масиву гички. Задача винаходу - підвищити якість очищения головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою гнучких в'язів, згідно з винаходом, еластичні очисні лопаті мають V–подібну форму, з вершиною, спрямованою до привідного вала, а їх зовнішні робочі поверхні містять шорсткі накладки такого ж розміру і форми, що й відповідні поверхні лопатей. Конструктивна схема запропонованого очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано вид А на Фіг. 1. 1 UA 104047 C2 5 10 15 20 25 30 35 40 Очисник головок коренеплодів складається з привідного горизонтального вала 1, на якому тангенціально закріплені дві еластичні очисні лопаті 2, що закріплені на привідному валу 1 за допомогою затискачів 3. Еластичні очисні лопаті 2 мають V–подібну форму, з вершинами, спрямованими до вала 1, а їх зовнішні робочі поверхні містять шорсткі накладки 4 такого ж розміру і форми, що й відповідні поверхні лопатей 2. Вільні кінці еластичних очисних лопатей 2 додатково сполучені з горизонтальним привідним валом 1 за допомогою гнучких в'язей 5, що мають запаси по довжині й регулюючі затиски. Напрямки обертального руху привідного горизонтального вала 1 та поступального руху очисника головок коренеплодів показані стрілками. Працює очисник головок коренеплодів наступним чином. Поступово пересуваючись над рівнем поверхні ґрунту, на відповідній висоті встановлення, вздовж рядку коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, привідний горизонтальний вал 1 обертається й еластичні очисні лопаті 2 наносять своїми зовнішніми робочими поверхнями ковзні удари по головках коренеплодів цукрових буряків, збиваючи з них залишки гички. Завдяки тому, що еластичні очисні лопаті 2 встановлені на привідному горизонтальному валу 1, за допомогою затискачів 3, тангенціально, то вказані удари по головках коренеплодів цукрових буряків є ковзними, що забезпечує невибивання останніх з ґрунту. Крім того, оскільки еластичні очисні лопаті 2 мають V–подібну форму, з вершиною, спрямованою до привідного вала 1, то на сферичні поверхні головок коренеплодів цукрових буряків одночасно діють фактично дві площини лопатей 2 (тобто дві сторони лопатей), які охоплюють кожну головку коренеплоду з двох боків. Таким чином, площина одноразового контакту кожної еластичної очисної лопаті 2 з головкою коренеплоду, в цьому разі, суттєво підвищується. Це, в свою чергу, значно підвищує ефективність очищення саме бічних поверхонь сферичних головок коренеплодів цукрових буряків від сухих та полеглих стебел гички. Завдяки тому, що зовнішні робочі поверхні еластичних очисних лопатей 2 містять шорсткі накладки 4 такого ж розміру і форми, що й робочі поверхні плоских еластичних очисних лопатей 2, то при контактах з короткими зеленими та міцними залишками (стеблами) гички на сферичних поверхнях головок коренеплодів цукрових буряків, накладки 4 угинаються, захоплюють стебла й ефективно їх відокремлюють. Шорсткі накладки 4 можуть мати на своїй поверхні виступи або рифи, які будуть тільки підсилювати ефект захоплення та якісного відокремлення залишків гички. Однак, шорсткі накладки 4 в цілому не пошкоджують тіла коренеплодів цукрових буряків. Крім того, механізм кріплення гнучких в'язів 5 до кінців еластичних очисних лопатей 2 і розташовані на їх робочих поверхнях накладки 4, забезпечують робочим поверхням лопатей 2 жорстку ступінчасту структуру, яка, контактуючи з залишками й забезпечує зрізання зелених та міцних решток гички на головках коренеплодів цукрових буряків. Оскільки, вільні кінці еластичних очисних лопатей 2 сполучені з горизонтальним привідним валом 1 за допомогою гнучких в'язей 5, що мають запаси по довжині й регулюючі затиски, то це дає можливість збільшувати (або навпаки, зменшувати) радіус очисника, який визначається умовами роботи. Так, якщо залишків гички на головках коренеплодів багато і вони, у переважній більшості, зелені та міцні, то радіус очисника, за допомогою гнучких в'язів 5, необхідно збільшити і навпаки. ФОРМУЛА ВИНАХОДУ 45 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою гнучких в'язей, який відрізняється тим, що еластичні очисні лопаті мають V–подібну форму, з вершиною, спрямованою до привідного вала, а їх зовнішні робочі поверхні містять шорсткі накладки такого ж розміру і форми, що й відповідні поверхні лопатей. 2 UA 104047 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
