Пластинчастий конвеєр

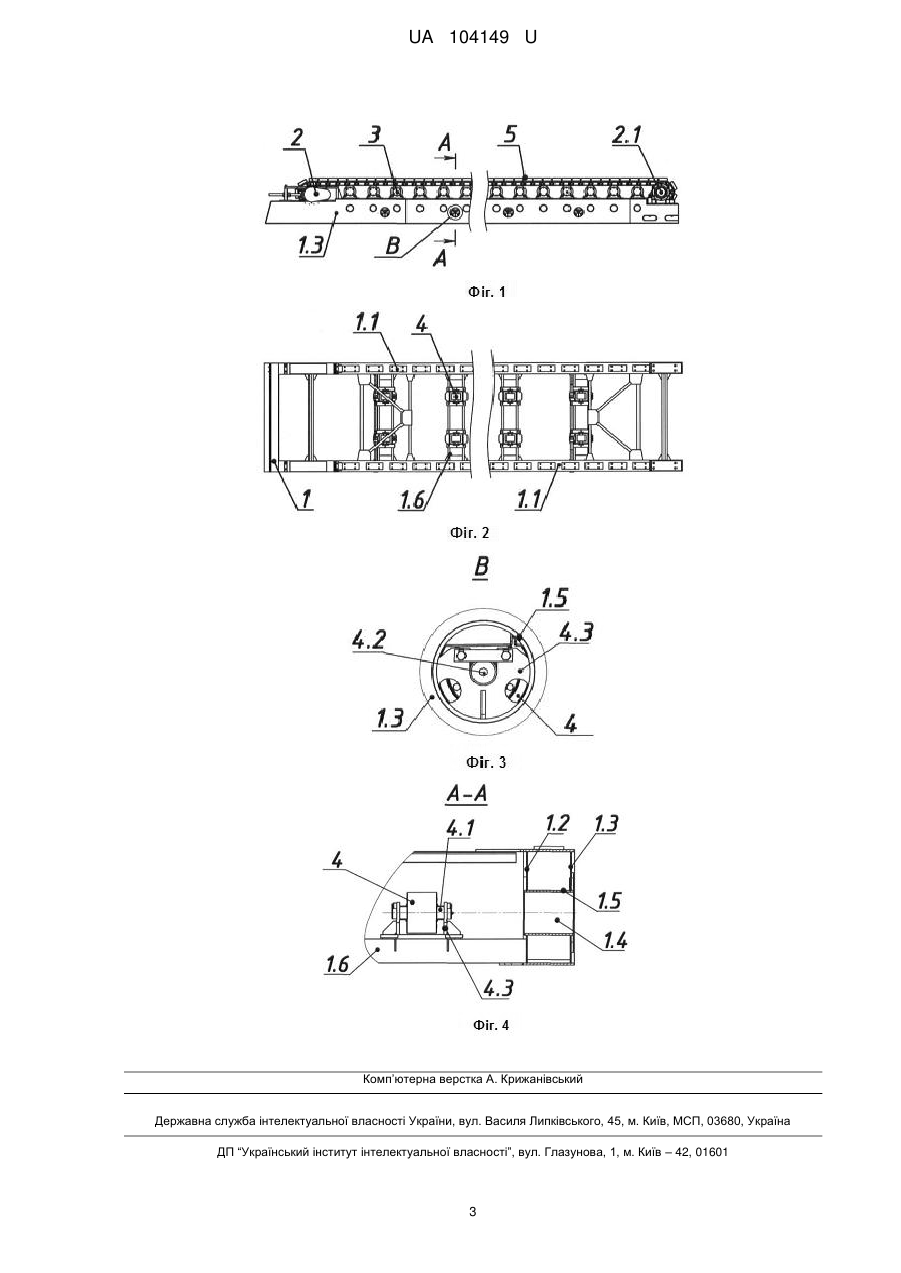

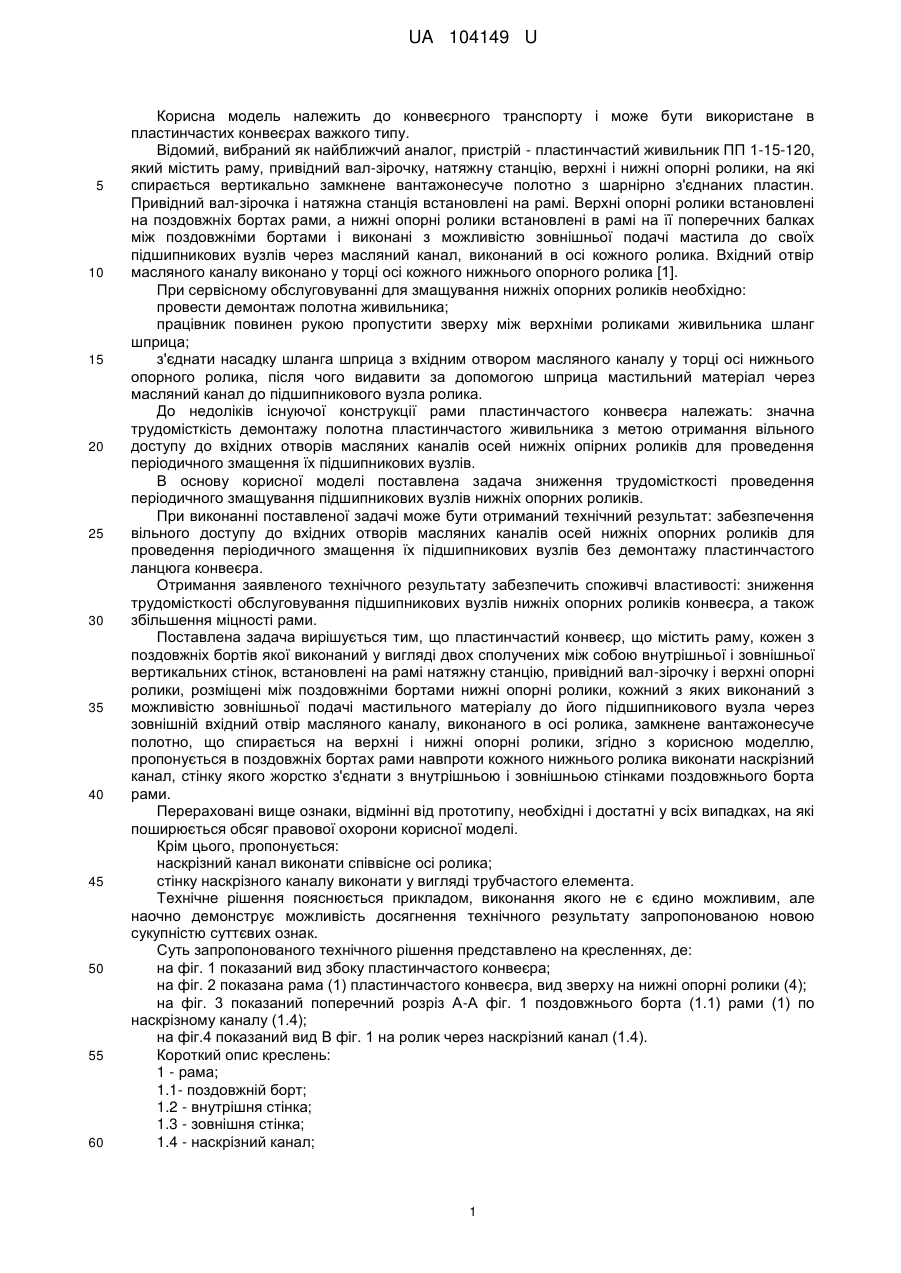

Реферат: UA 104149 U UA 104149 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конвеєрного транспорту і може бути використане в пластинчастих конвеєрах важкого типу. Відомий, вибраний як найближчий аналог, пристрій - пластинчастий живильник ПП 1-15-120, який містить раму, привідний вал-зірочку, натяжну станцію, верхні і нижні опорні ролики, на які спирається вертикально замкнене вантажонесуче полотно з шарнірно з'єднаних пластин. Привідний вал-зірочка і натяжна станція встановлені на рамі. Верхні опорні ролики встановлені на поздовжніх бортах рами, а нижні опорні ролики встановлені в рамі на її поперечних балках між поздовжніми бортами і виконані з можливістю зовнішньої подачі мастила до своїх підшипникових вузлів через масляний канал, виконаний в осі кожного ролика. Вхідний отвір масляного каналу виконано у торці осі кожного нижнього опорного ролика [1]. При сервісному обслуговуванні для змащування нижніх опорних роликів необхідно: провести демонтаж полотна живильника; працівник повинен рукою пропустити зверху між верхніми роликами живильника шланг шприца; з'єднати насадку шланга шприца з вхідним отвором масляного каналу у торці осі нижнього опорного ролика, після чого видавити за допомогою шприца мастильний матеріал через масляний канал до підшипникового вузла ролика. До недоліків існуючої конструкції рами пластинчастого конвеєра належать: значна трудомісткість демонтажу полотна пластинчастого живильника з метою отримання вільного доступу до вхідних отворів масляних каналів осей нижніх опірних роликів для проведення періодичного змащення їх підшипникових вузлів. В основу корисної моделі поставлена задача зниження трудомісткості проведення періодичного змащування підшипникових вузлів нижніх опорних роликів. При виконанні поставленої задачі може бути отриманий технічний результат: забезпечення вільного доступу до вхідних отворів масляних каналів осей нижніх опорних роликів для проведення періодичного змащення їх підшипникових вузлів без демонтажу пластинчастого ланцюга конвеєра. Отримання заявленого технічного результату забезпечить споживчі властивості: зниження трудомісткості обслуговування підшипникових вузлів нижніх опорних роликів конвеєра, а також збільшення міцності рами. Поставлена задача вирішується тим, що пластинчастий конвеєр, що містить раму, кожен з поздовжніх бортів якої виконаний у вигляді двох сполучених між собою внутрішньої і зовнішньої вертикальних стінок, встановлені на рамі натяжну станцію, привідний вал-зірочку і верхні опорні ролики, розміщені між поздовжніми бортами нижні опорні ролики, кожний з яких виконаний з можливістю зовнішньої подачі мастильного матеріалу до його підшипникового вузла через зовнішній вхідний отвір масляного каналу, виконаного в осі ролика, замкнене вантажонесуче полотно, що спирається на верхні і нижні опорні ролики, згідно з корисною моделлю, пропонується в поздовжніх бортах рами навпроти кожного нижнього ролика виконати наскрізний канал, стінку якого жорстко з'єднати з внутрішньою і зовнішньою стінками поздовжнього борта рами. Перераховані вище ознаки, відмінні від прототипу, необхідні і достатні у всіх випадках, на які поширюється обсяг правової охорони корисної моделі. Крім цього, пропонується: наскрізний канал виконати співвісне осі ролика; стінку наскрізного каналу виконати у вигляді трубчастого елемента. Технічне рішення пояснюється прикладом, виконання якого не є єдино можливим, але наочно демонструє можливість досягнення технічного результату запропонованою новою сукупністю суттєвих ознак. Суть запропонованого технічного рішення представлено на кресленнях, де: на фіг. 1 показаний вид збоку пластинчастого конвеєра; на фіг. 2 показана рама (1) пластинчастого конвеєра, вид зверху на нижні опорні ролики (4); на фіг. 3 показаний поперечний розріз А-А фіг. 1 поздовжнього борта (1.1) рами (1) по наскрізному каналу (1.4); на фіг.4 показаний вид В фіг. 1 на ролик через наскрізний канал (1.4). Короткий опис креслень: 1 - рама; 1.1- поздовжній борт; 1.2 - внутрішня стінка; 1.3 - зовнішня стінка; 1.4 - наскрізний канал; 1 UA 104149 U 5 10 15 20 25 30 35 1.5- стінка наскрізного каналу; 1.6 - поперечна балка; 2 - натяжний пристрій; 2.1 - вал-зірочка; 3 - верхній опорний ролик; 4 - нижній опорний ролик; 4.1 - вісь; 4.2 - отвір масляного каналу; 4.3 - опори; 5 - замкнуте вантажонесуче полотно. У запропонованому технічному рішенні пластинчастий конвеєр представлений на прикладі живильника пластинчастого, рама (1) якого виконана у вигляді двох жорстко пов'язаних поперечними балками (1.6) поздовжніх бортів (1.1). Кожен поздовжній борт (1.1) рами (1) виконаний порожнистим у вигляді сполучених між собою зовнішньої (1.2) і внутрішньої (1.3) стінок. На верхній частині кожного поздовжнього борта (1.1), між встановленими на рамі (1) натяжним пристроєм (2) і валом-зірочкою (2.1), встановлені верхні опорні ролики (3). Нижні опорні ролики (4) встановлені в рамі (1) між поздовжніми бортами (1.1) на опорах (4.3), закріплених на поперечних балках (1.6). Замкнене вантажонесуче полотно (5) спирається на верхні (3) і нижні (4) опорні ролики і сполучене з натяжним пристроєм (2) і валом-зірочкою (2.1). У кожному поздовжньому борті (1.1) навпроти кожної осі (4.1) роликів (4) виконані наскрізні канали (1.4). Стінки (1.5) наскрізних каналів (1.4) виконані у вигляді трубчастих елементів, закріплених в отворах внутрішньої (1.2) і зовнішньої (1.3) стінок. Отвори масляних каналів (4.2) виконані в торцях осей (4.1). Як варіант виконання наскрізних каналів (1.4) навпроти кожної осі (4.1) роликів (4) - це співвісне виконання з їх осями (4.1). Виконання стінки наскрізного каналу у вигляді трубчастого елемента, який з'єднує зовнішню (1.2) та внутрішню (1.3) стінки бортів (1.1) рами (1) додає жорсткості поздовжнім бортам (1.1) і конструкції, що заявляється, в цілому. Під час сервісного обслуговування пластинчастого конвеєра змащування нижніх опорних роликів (4) виконується працівником без демонтажу замкненого вантажонесучого полотна (5). Працівник рукою через наскрізний канал (1.4) пропускає шланг шприца і з'єднує його насадку з вхідним отвором (4.2) масляного каналу у торці осі (4.1) нижнього опорного ролика (4), після чого видавлює мастильний матеріал через масляний канал до підшипникового вузла нижнього опірного ролика (4). Джерела інформації: 1. Живильник пластинчастий ПП-1-15-120. http://detalima6in.ru/p3884357-pitatel-plastinchatvi120.html https://www.avito.ru/novogurovskiy/oborudovanie diva biznesa/pitatel plastinchatvv pp-1-15-120 pp-1-15-90 593762505 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Пластинчастий конвеєр, що містить раму, кожен з поздовжніх бортів якої виконаний у вигляді двох сполучених між собою внутрішньої і зовнішньої вертикальних стінок, встановлені на рамі натяжну станцію, привідний вал-зірочку і верхні опорні ролики, встановлені між поздовжніми бортами нижні опорні ролики, замкнене вантажонесуче полотно, що спирається на верхні і нижні опорні ролики, при цьому кожний нижній опорний ролик виконаний з можливістю зовнішньої подачі мастильного матеріалу до його підшипникового вузла через зовнішній вхідний отвір масляного каналу, виконаного в осі ролика, який відрізняється тим, що в поздовжніх бортах рами навпроти кожного нижнього ролика виконано наскрізний канал, стінка якого жорстко сполучена з внутрішньою та зовнішньою стінками поздовжнього борта рами. 2. Пластинчастий конвеєр за п. 1, який відрізняється тим, що наскрізний канал виконаний співвісно осі ролика. 3. Пластинчастий конвеєр за п. 1 або 2, який відрізняється тим, що стінка наскрізного каналу виконана у вигляді трубчастого елемента. 2 UA 104149 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
