Пристрій для транспортування і очистки коренебульбоплодів

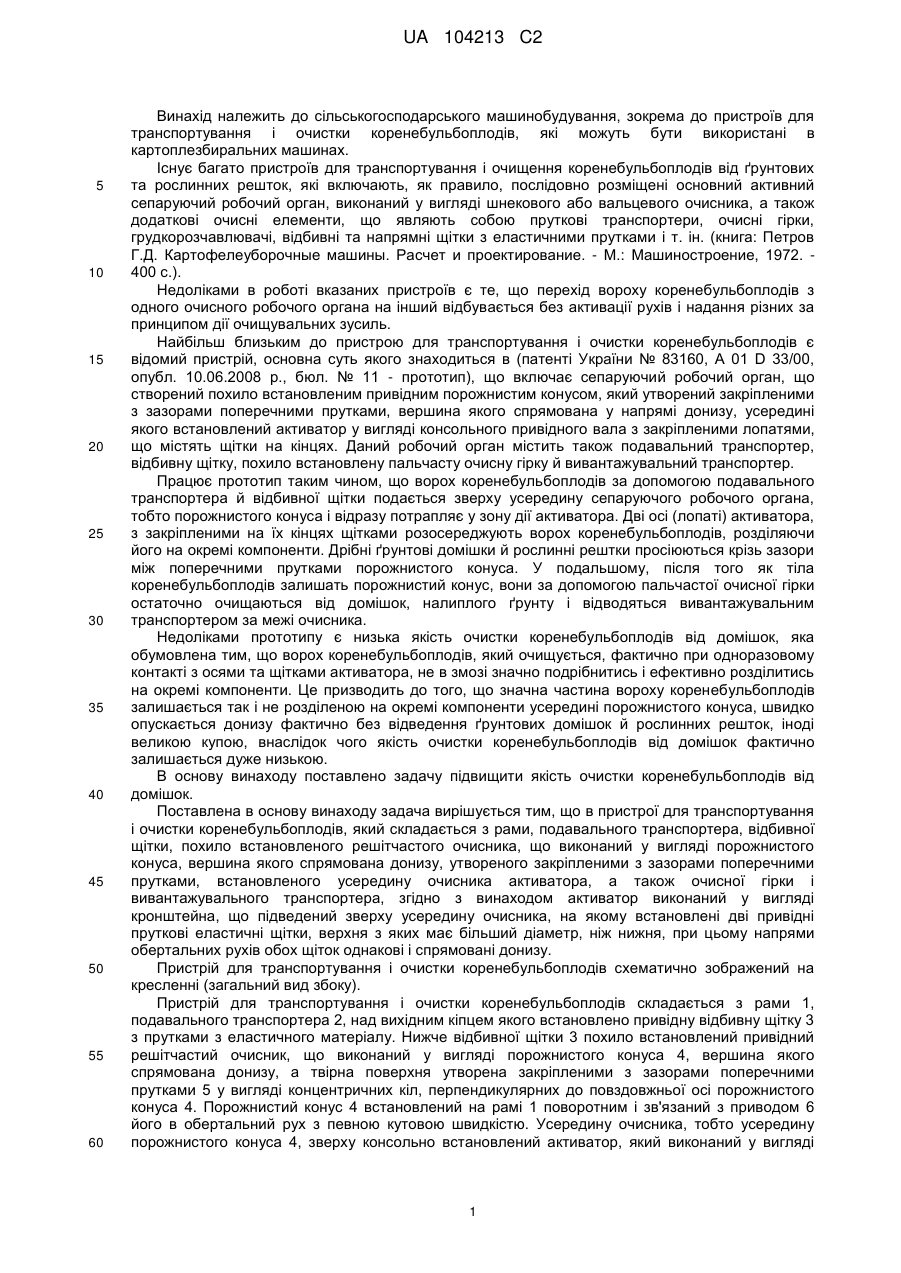

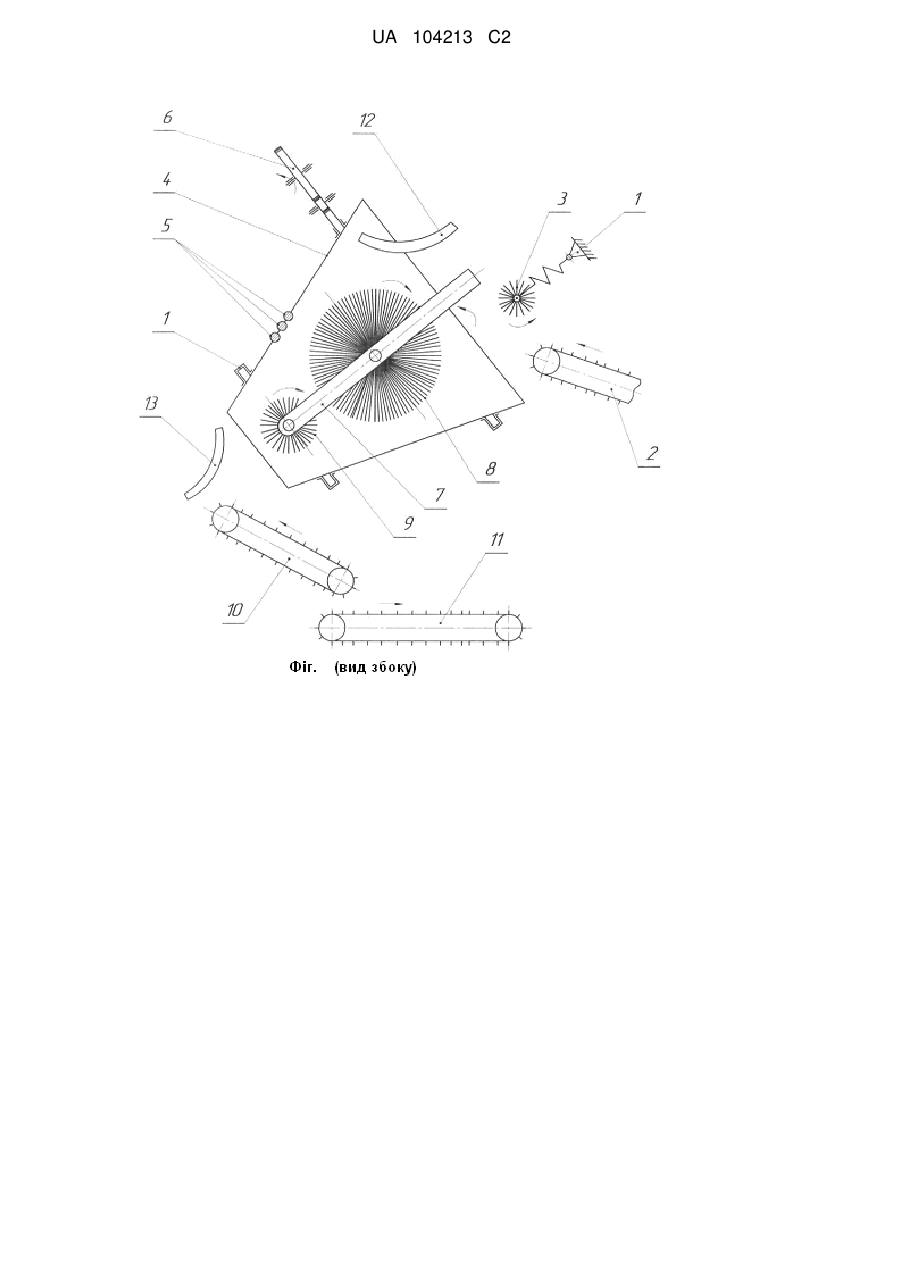

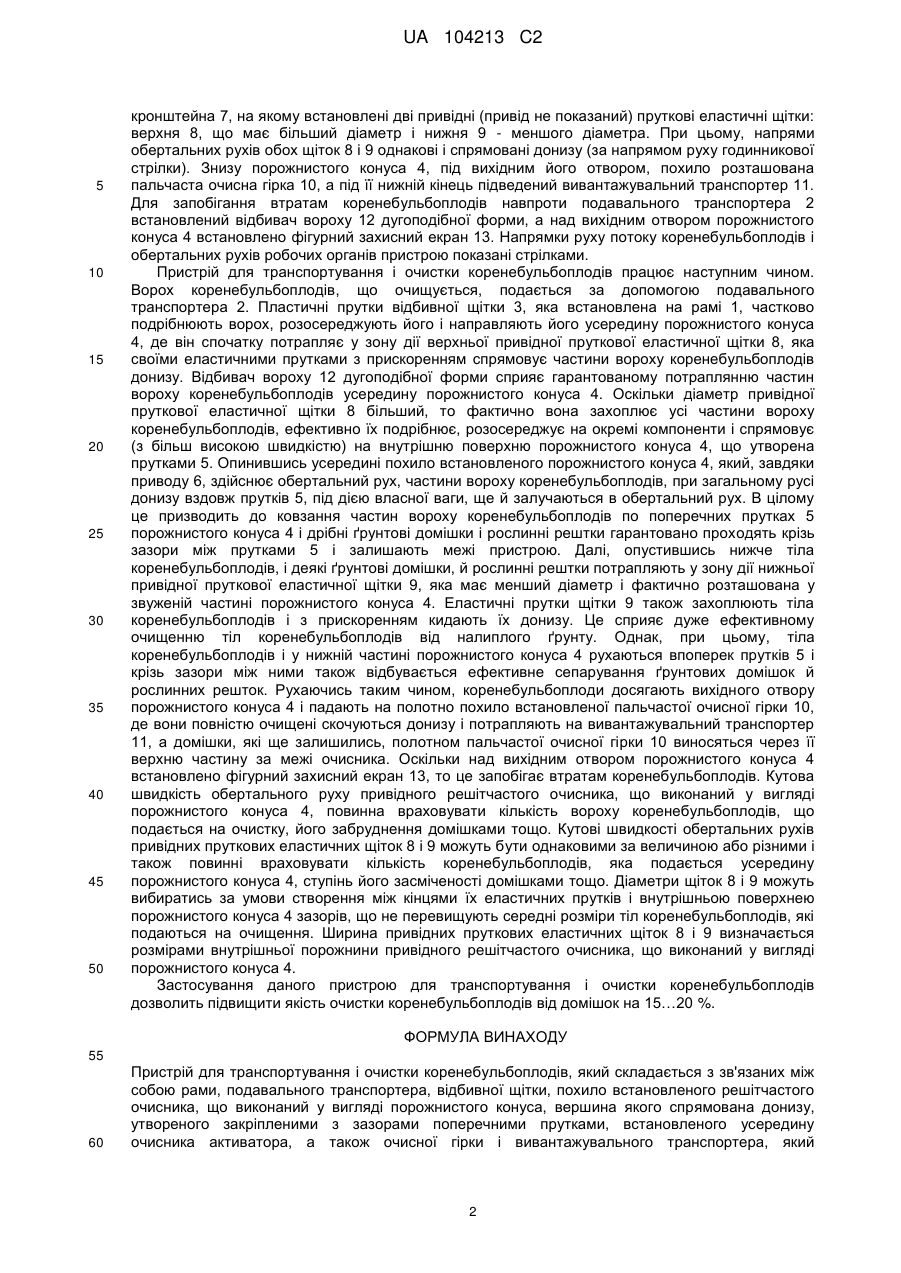

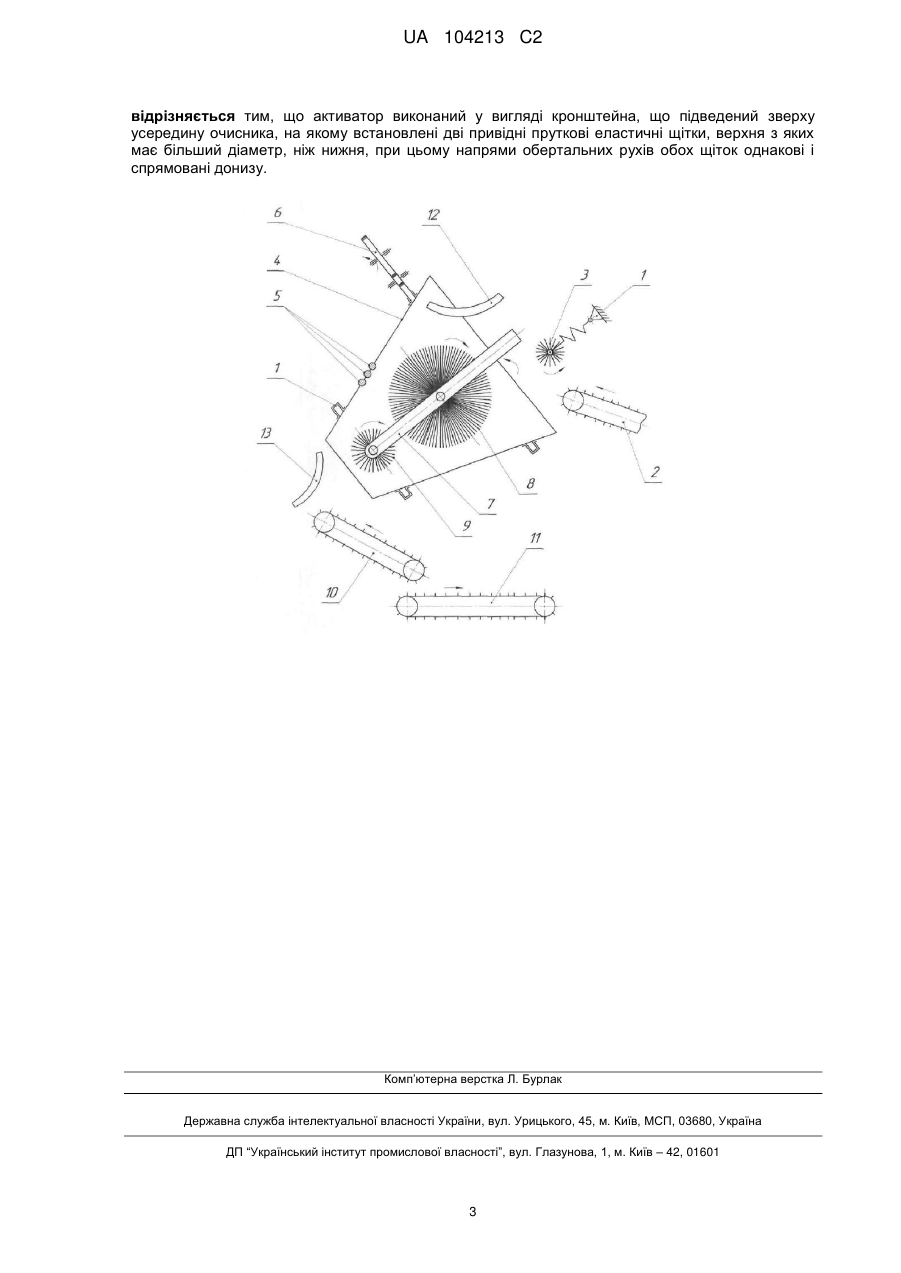

Реферат: Пристрій для транспортування і очистки коренебульбоплодів складається з зв'язаних між собою рами, подавального транспортера, відбивної щітки, похило встановленого решітчастого очисника, що виконаний у вигляді порожнистого конуса, вершина якого спрямована донизу, утвореного закріпленими з зазорами поперечними прутками, встановленого усередину очисника активатора, а також очисної гірки і вивантажувального транспортера. Активатор виконаний у вигляді кронштейна, що підведений зверху усередину очисника, на якому встановлені дві привідні пруткові еластичні щітки, верхня з яких має більший діаметр, ніж нижня. При цьому напрями обертальних рухів обох щіток однакові і спрямовані донизу. UA 104213 C2 (12) UA 104213 C2 UA 104213 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцевого очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. (книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. 400 с.). Недоліками в роботі вказаних пристроїв є те, що перехід вороху коренебульбоплодів з одного очисного робочого органа на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій, основна суть якого знаходиться в (патенті України № 83160, А 01 D 33/00, опубл. 10.06.2008 р., бюл. № 11 - прототип), що включає сепаруючий робочий орган, що створений похило встановленим привідним порожнистим конусом, який утворений закріпленими з зазорами поперечними прутками, вершина якого спрямована у напрямі донизу, усередині якого встановлений активатор у вигляді консольного привідного вала з закріпленими лопатями, що містять щітки на кінцях. Даний робочий орган містить також подавальний транспортер, відбивну щітку, похило встановлену пальчасту очисну гірку й вивантажувальний транспортер. Працює прототип таким чином, що ворох коренебульбоплодів за допомогою подавального транспортера й відбивної щітки подається зверху усередину сепаруючого робочого органа, тобто порожнистого конуса і відразу потрапляє у зону дії активатора. Дві осі (лопаті) активатора, з закріпленими на їх кінцях щітками розосереджують ворох коренебульбоплодів, розділяючи його на окремі компоненти. Дрібні ґрунтові домішки й рослинні рештки просіюються крізь зазори між поперечними прутками порожнистого конуса. У подальшому, після того як тіла коренебульбоплодів залишать порожнистий конус, вони за допомогою пальчастої очисної гірки остаточно очищаються від домішок, налиплого ґрунту і відводяться вивантажувальним транспортером за межі очисника. Недоліками прототипу є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, фактично при одноразовому контакті з осями та щітками активатора, не в змозі значно подрібнитись і ефективно розділитись на окремі компоненти. Це призводить до того, що значна частина вороху коренебульбоплодів залишається так і не розділеною на окремі компоненти усередині порожнистого конуса, швидко опускається донизу фактично без відведення ґрунтових домішок й рослинних решток, іноді великою купою, внаслідок чого якість очистки коренебульбоплодів від домішок фактично залишається дуже низькою. В основу винаходу поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена в основу винаходу задача вирішується тим, що в пристрої для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, похило встановленого решітчастого очисника, що виконаний у вигляді порожнистого конуса, вершина якого спрямована донизу, утвореного закріпленими з зазорами поперечними прутками, встановленого усередину очисника активатора, а також очисної гірки і вивантажувального транспортера, згідно з винаходом активатор виконаний у вигляді кронштейна, що підведений зверху усередину очисника, на якому встановлені дві привідні пруткові еластичні щітки, верхня з яких має більший діаметр, ніж нижня, при цьому напрями обертальних рухів обох щіток однакові і спрямовані донизу. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні (загальний вид збоку). Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кіпцем якого встановлено привідну відбивну щітку 3 з прутками з еластичного матеріалу. Нижче відбивної щітки 3 похило встановлений привідний решітчастий очисник, що виконаний у вигляді порожнистого конуса 4, вершина якого спрямована донизу, а твірна поверхня утворена закріпленими з зазорами поперечними прутками 5 у вигляді концентричних кіл, перпендикулярних до повздовжньої осі порожнистого конуса 4. Порожнистий конус 4 встановлений на рамі 1 поворотним і зв'язаний з приводом 6 його в обертальний рух з певною кутовою швидкістю. Усередину очисника, тобто усередину порожнистого конуса 4, зверху консольно встановлений активатор, який виконаний у вигляді 1 UA 104213 C2 5 10 15 20 25 30 35 40 45 50 кронштейна 7, на якому встановлені дві привідні (привід не показаний) пруткові еластичні щітки: верхня 8, що має більший діаметр і нижня 9 - меншого діаметра. При цьому, напрями обертальних рухів обох щіток 8 і 9 однакові і спрямовані донизу (за напрямом руху годинникової стрілки). Знизу порожнистого конуса 4, під вихідним його отвором, похило розташована пальчаста очисна гірка 10, а під її нижній кінець підведений вивантажувальний транспортер 11. Для запобігання втратам коренебульбоплодів навпроти подавального транспортера 2 встановлений відбивач вороху 12 дугоподібної форми, а над вихідним отвором порожнистого конуса 4 встановлено фігурний захисний екран 13. Напрямки руху потоку коренебульбоплодів і обертальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Пластичні прутки відбивної щітки 3, яка встановлена на рамі 1, частково подрібнюють ворох, розосереджують його і направляють його усередину порожнистого конуса 4, де він спочатку потрапляє у зону дії верхньої привідної пруткової еластичної щітки 8, яка своїми еластичними прутками з прискоренням спрямовує частини вороху коренебульбоплодів донизу. Відбивач вороху 12 дугоподібної форми сприяє гарантованому потраплянню частин вороху коренебульбоплодів усередину порожнистого конуса 4. Оскільки діаметр привідної пруткової еластичної щітки 8 більший, то фактично вона захоплює усі частини вороху коренебульбоплодів, ефективно їх подрібнює, розосереджує на окремі компоненти і спрямовує (з більш високою швидкістю) на внутрішню поверхню порожнистого конуса 4, що утворена прутками 5. Опинившись усередині похило встановленого порожнистого конуса 4, який, завдяки приводу 6, здійснює обертальний рух, частини вороху коренебульбоплодів, при загальному русі донизу вздовж прутків 5, під дією власної ваги, ще й залучаються в обертальний рух. В цілому це призводить до ковзання частин вороху коренебульбоплодів по поперечних прутках 5 порожнистого конуса 4 і дрібні ґрунтові домішки і рослинні рештки гарантовано проходять крізь зазори між прутками 5 і залишають межі пристрою. Далі, опустившись нижче тіла коренебульбоплодів, і деякі ґрунтові домішки, й рослинні рештки потрапляють у зону дії нижньої привідної пруткової еластичної щітки 9, яка має менший діаметр і фактично розташована у звуженій частині порожнистого конуса 4. Еластичні прутки щітки 9 також захоплюють тіла коренебульбоплодів і з прискоренням кидають їх донизу. Це сприяє дуже ефективному очищенню тіл коренебульбоплодів від налиплого ґрунту. Однак, при цьому, тіла коренебульбоплодів і у нижній частині порожнистого конуса 4 рухаються впоперек прутків 5 і крізь зазори між ними також відбувається ефективне сепарування ґрунтових домішок й рослинних решток. Рухаючись таким чином, коренебульбоплоди досягають вихідного отвору порожнистого конуса 4 і падають на полотно похило встановленої пальчастої очисної гірки 10, де вони повністю очищені скочуються донизу і потрапляють на вивантажувальний транспортер 11, а домішки, які ще залишились, полотном пальчастої очисної гірки 10 виносяться через її верхню частину за межі очисника. Оскільки над вихідним отвором порожнистого конуса 4 встановлено фігурний захисний екран 13, то це запобігає втратам коренебульбоплодів. Кутова швидкість обертального руху привідного решітчастого очисника, що виконаний у вигляді порожнистого конуса 4, повинна враховувати кількість вороху коренебульбоплодів, що подається на очистку, його забруднення домішками тощо. Кутові швидкості обертальних рухів привідних пруткових еластичних щіток 8 і 9 можуть бути однаковими за величиною або різними і також повинні враховувати кількість коренебульбоплодів, яка подається усередину порожнистого конуса 4, ступінь його засміченості домішками тощо. Діаметри щіток 8 і 9 можуть вибиратись за умови створення між кінцями їх еластичних прутків і внутрішньою поверхнею порожнистого конуса 4 зазорів, що не перевищують середні розміри тіл коренебульбоплодів, які подаються на очищення. Ширина привідних пруткових еластичних щіток 8 і 9 визначається розмірами внутрішньої порожнини привідного решітчастого очисника, що виконаний у вигляді порожнистого конуса 4. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 15…20 %. ФОРМУЛА ВИНАХОДУ 55 60 Пристрій для транспортування і очистки коренебульбоплодів, який складається з зв'язаних між собою рами, подавального транспортера, відбивної щітки, похило встановленого решітчастого очисника, що виконаний у вигляді порожнистого конуса, вершина якого спрямована донизу, утвореного закріпленими з зазорами поперечними прутками, встановленого усередину очисника активатора, а також очисної гірки і вивантажувального транспортера, який 2 UA 104213 C2 відрізняється тим, що активатор виконаний у вигляді кронштейна, що підведений зверху усередину очисника, на якому встановлені дві привідні пруткові еластичні щітки, верхня з яких має більший діаметр, ніж нижня, при цьому напрями обертальних рухів обох щіток однакові і спрямовані донизу. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
