Клеєфанерна балка з х-подібною стінкою

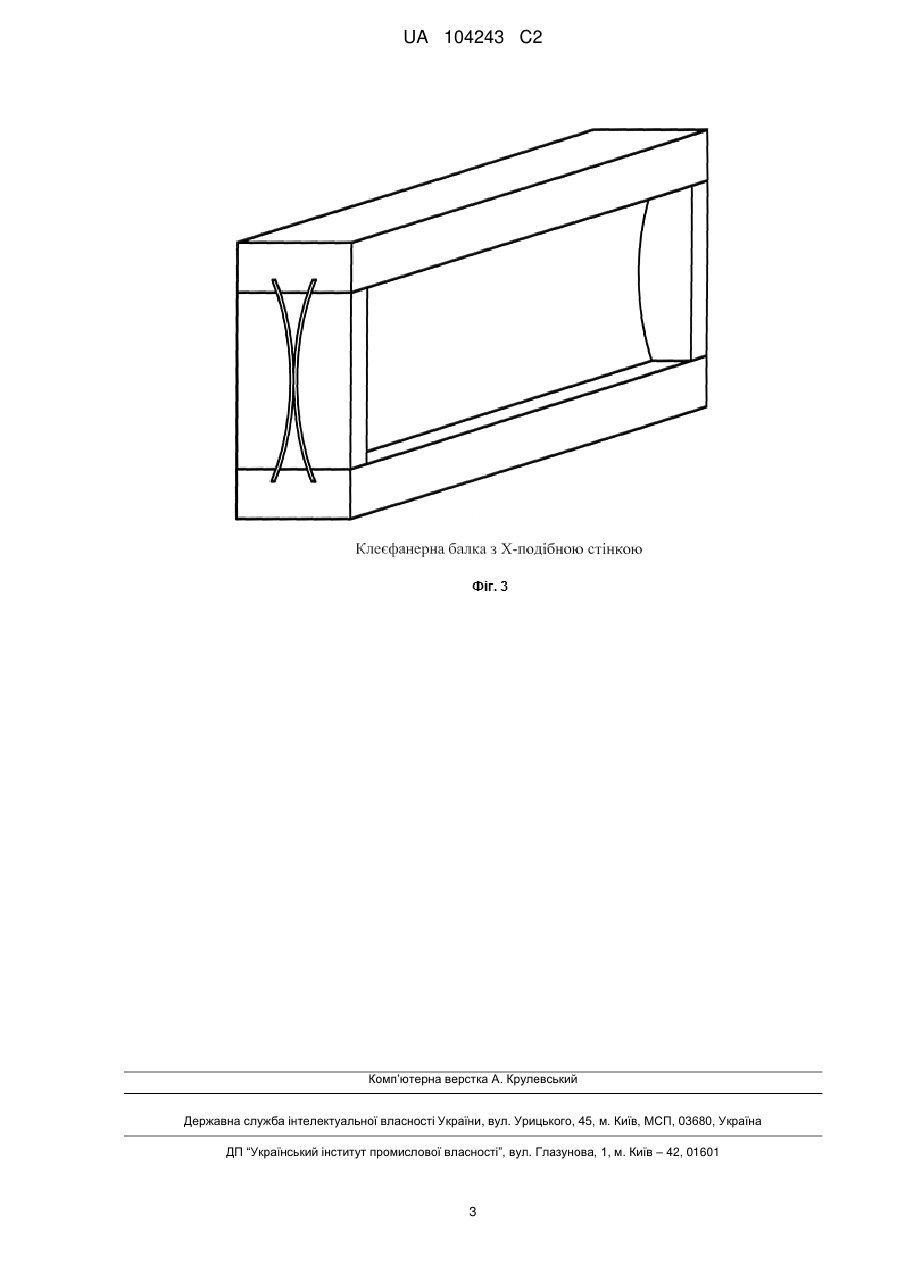

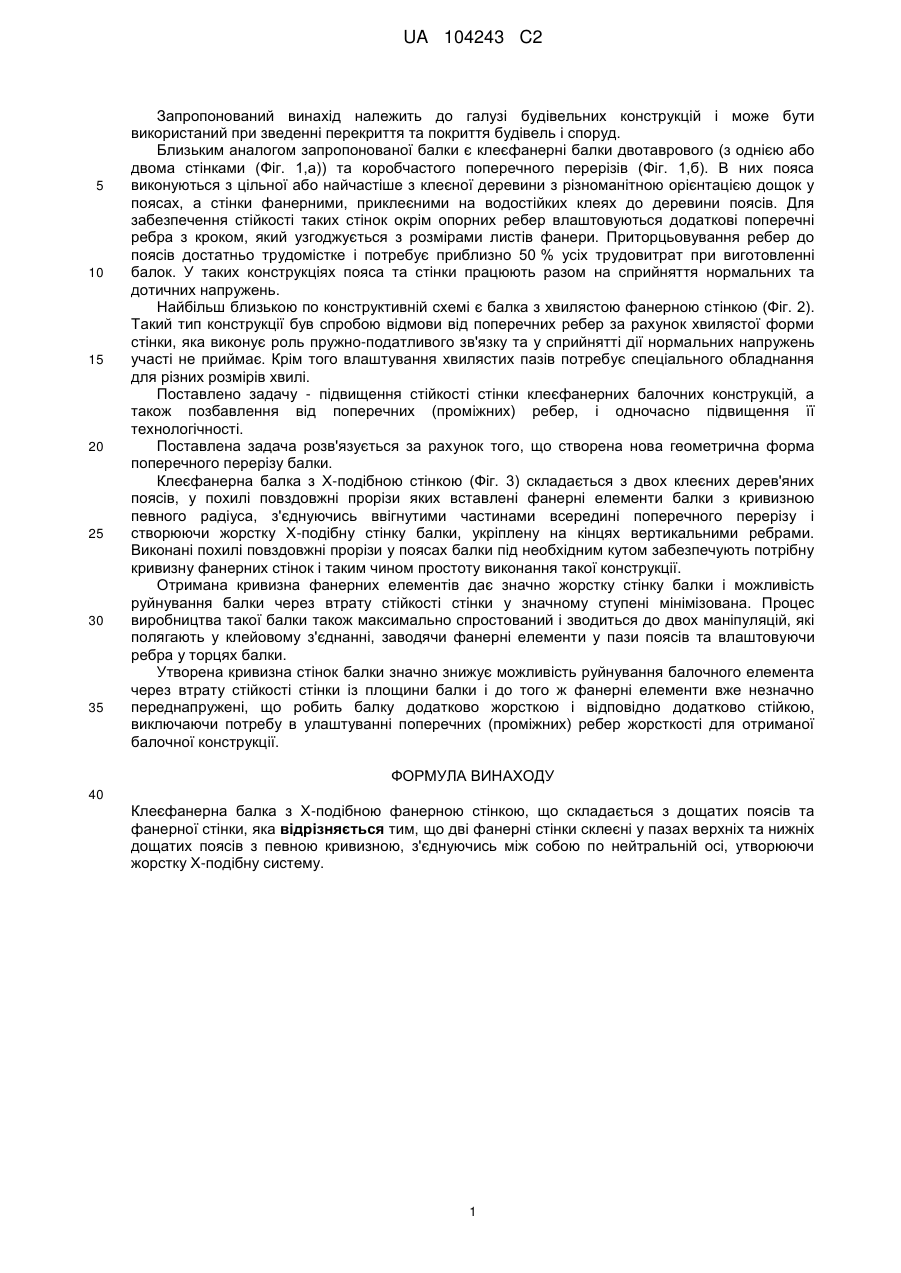

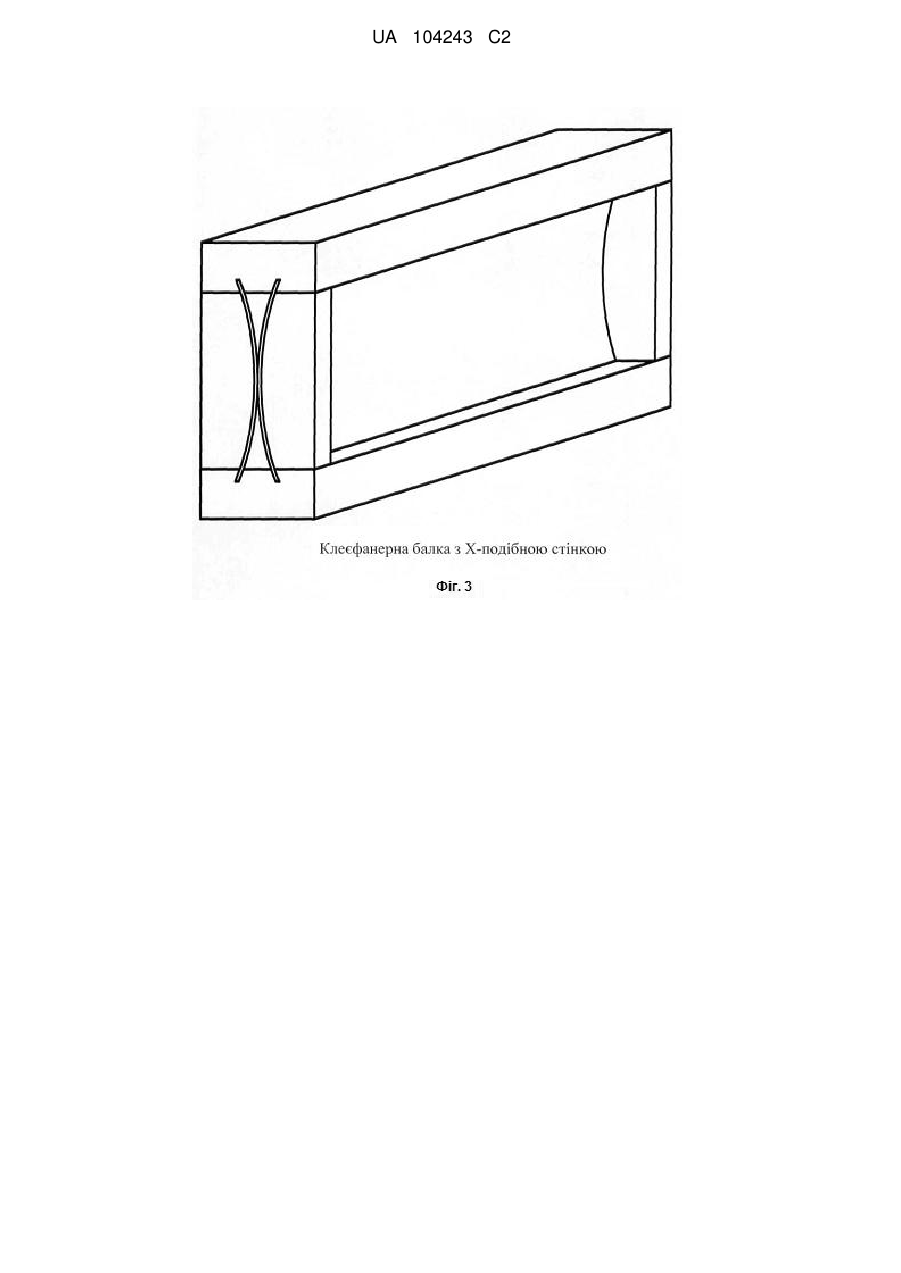

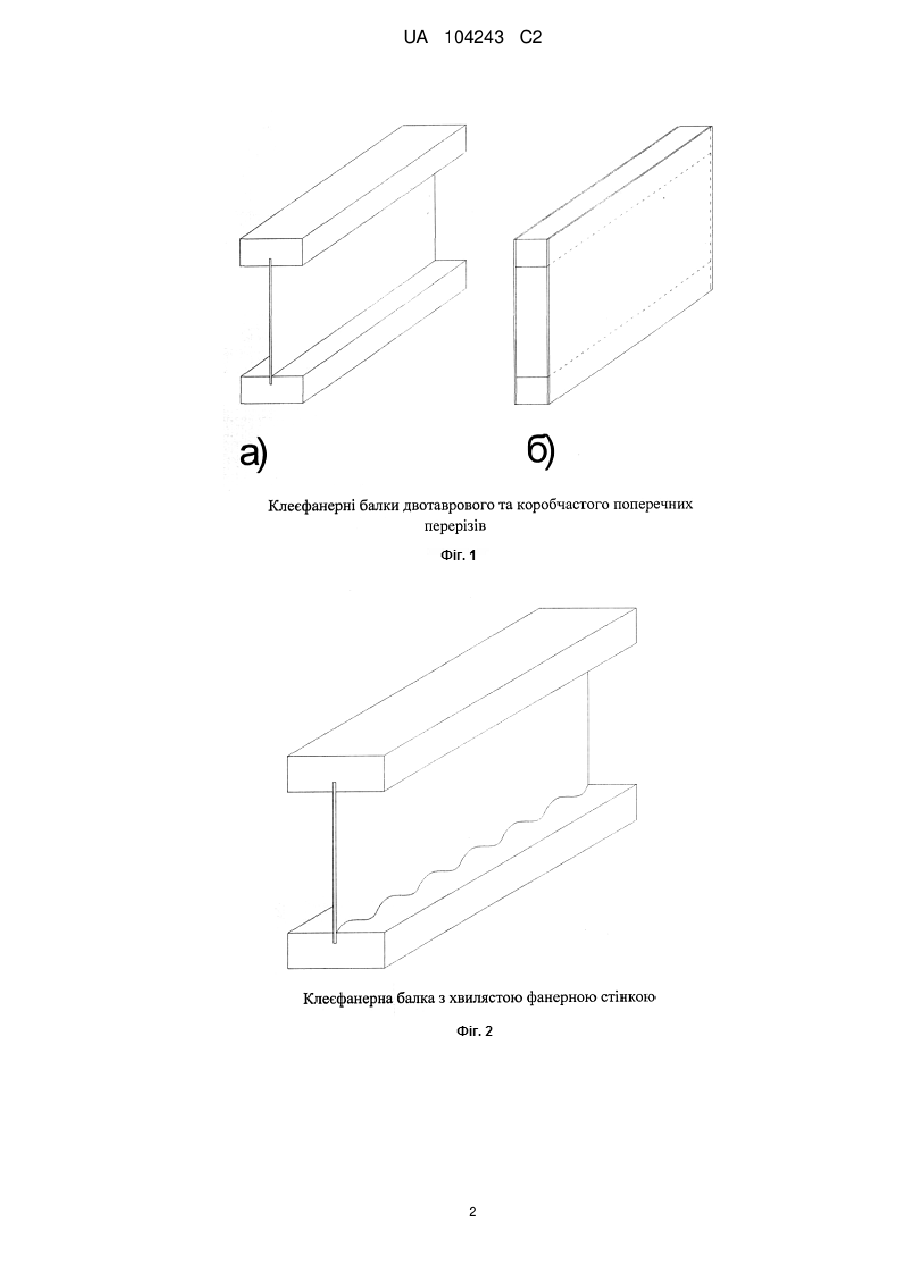

Реферат: Винахід належить до галузі будівництва і може використовуватись для зведення перекриття та покриття будівель і споруд. Винахід відрізняється від існуючих типів балок з фанерною стінкою тим, що клеєфанерна балка з Х-подібною фанерною стінкою має складну геометричну форму стінки і таким чином забезпечує її жорсткість та, відповідно, збільшену міцність. Така геометрія стінки зменшує ймовірність руйнуванні будівельної конструкції через втрату стійкості і спрощує технологію її виробництва, влаштовуючи ребра жорсткості лише на кінцях балки. Звичайні клеєфанерні балки включають конструктивну необхідність встановлення великої кількості поперечних ребер жорсткості і через це мають значну трудомісткість, чого не потребують Х-подібні балки. UA 104243 C2 (12) UA 104243 C2 UA 104243 C2 5 10 15 20 25 30 35 Запропонований винахід належить до галузі будівельних конструкцій і може бути використаний при зведенні перекриття та покриття будівель і споруд. Близьким аналогом запропонованої балки є клеєфанерні балки двотаврового (з однією або двома стінками (Фіг. 1,а)) та коробчастого поперечного перерізів (Фіг. 1,б). В них пояса виконуються з цільної або найчастіше з клеєної деревини з різноманітною орієнтацією дощок у поясах, а стінки фанерними, приклеєними на водостійких клеях до деревини поясів. Для забезпечення стійкості таких стінок окрім опорних ребер влаштовуються додаткові поперечні ребра з кроком, який узгоджується з розмірами листів фанери. Приторцьовування ребер до поясів достатньо трудомістке і потребує приблизно 50 % усіх трудовитрат при виготовленні балок. У таких конструкціях пояса та стінки працюють разом на сприйняття нормальних та дотичних напружень. Найбільш близькою по конструктивній схемі є балка з хвилястою фанерною стінкою (Фіг. 2). Такий тип конструкції був спробою відмови від поперечних ребер за рахунок хвилястої форми стінки, яка виконує роль пружно-податливого зв'язку та у сприйнятті дії нормальних напружень участі не приймає. Крім того влаштування хвилястих пазів потребує спеціального обладнання для різних розмірів хвилі. Поставлено задачу - підвищення стійкості стінки клеєфанерних балочних конструкцій, а також позбавлення від поперечних (проміжних) ребер, і одночасно підвищення її технологічності. Поставлена задача розв'язується за рахунок того, що створена нова геометрична форма поперечного перерізу балки. Клеєфанерна балка з Х-подібною стінкою (Фіг. 3) складається з двох клеєних дерев'яних поясів, у похилі повздовжні прорізи яких вставлені фанерні елементи балки з кривизною певного радіуса, з'єднуючись ввігнутими частинами всередині поперечного перерізу і створюючи жорстку Х-подібну стінку балки, укріплену на кінцях вертикальними ребрами. Виконані похилі повздовжні прорізи у поясах балки під необхідним кутом забезпечують потрібну кривизну фанерних стінок і таким чином простоту виконання такої конструкції. Отримана кривизна фанерних елементів дає значно жорстку стінку балки і можливість руйнування балки через втрату стійкості стінки у значному ступені мінімізована. Процес виробництва такої балки також максимально спростований і зводиться до двох маніпуляцій, які полягають у клейовому з'єднанні, заводячи фанерні елементи у пази поясів та влаштовуючи ребра у торцях балки. Утворена кривизна стінок балки значно знижує можливість руйнування балочного елемента через втрату стійкості стінки із площини балки і до того ж фанерні елементи вже незначно переднапружені, що робить балку додатково жорсткою і відповідно додатково стійкою, виключаючи потребу в улаштуванні поперечних (проміжних) ребер жорсткості для отриманої балочної конструкції. ФОРМУЛА ВИНАХОДУ 40 Клеєфанерна балка з Х-подібною фанерною стінкою, що складається з дощатих поясів та фанерної стінки, яка відрізняється тим, що дві фанерні стінки склеєні у пазах верхніх та нижніх дощатих поясів з певною кривизною, з'єднуючись між собою по нейтральній осі, утворюючи жорстку Х-подібну систему. 1 UA 104243 C2 2 UA 104243 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
