Шихта для одержання нефритованої поливи

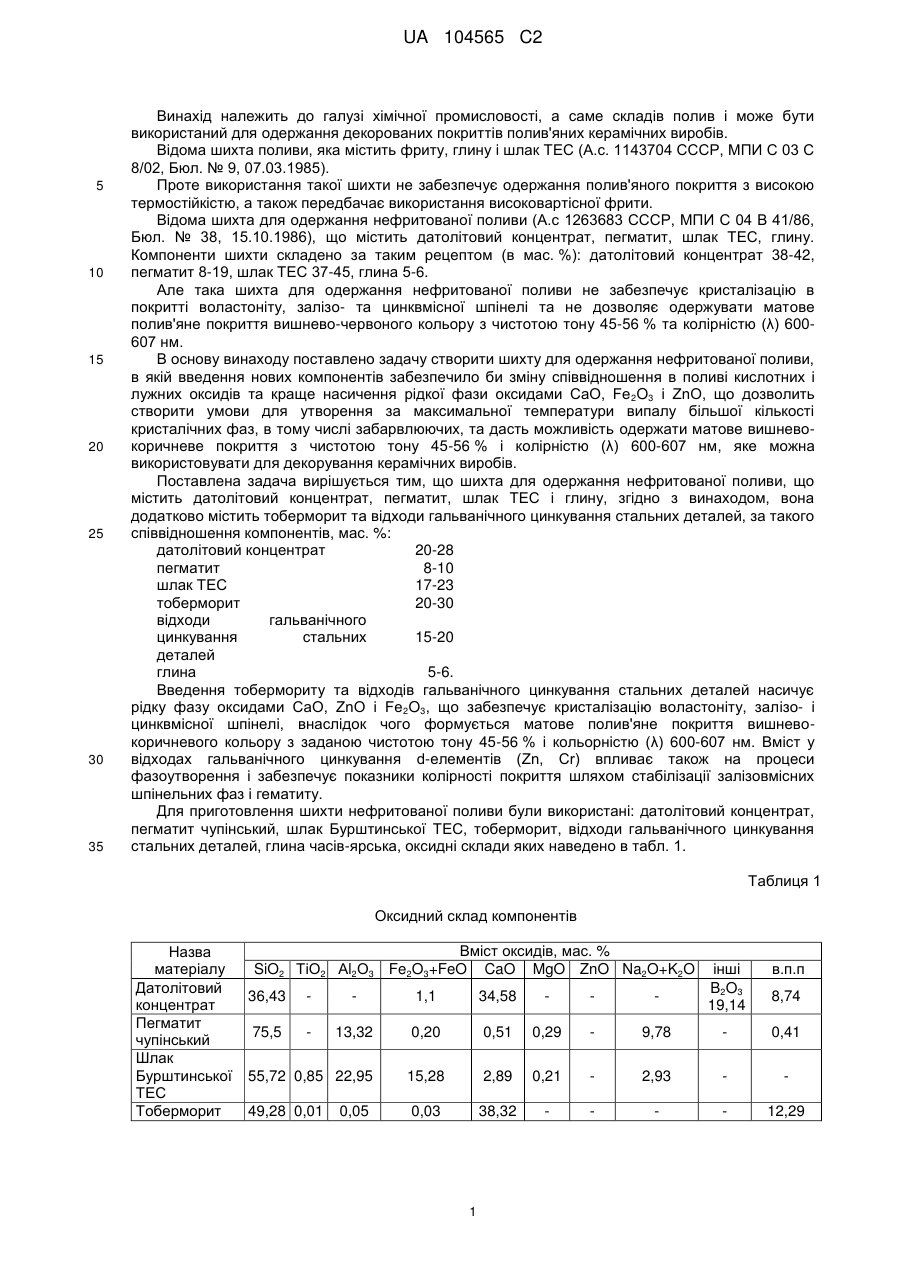

Реферат: Винахід належить до галузі хімічної промисловості, а саме одержання матових нефритованих полив, які можна використовувати для декорування полив'яних керамічних виробів з температурою випалу 1050-1070 °C. Шихта для одержання нефритованої поливи містить, мас.%: датолітовий концентрат 20-28; пегматит 8-10; шлак ТЕС 17-23; тоберморит 20-30; відходи гальванічного цинкування стальних деталей 15-20; глину 5-6. Застосування винаходу дозволяє одержати матові вишнево-коричневі нефритовані поливи з заданою чистотою тону 45-56 % та колірністю () 600-607 нм. UA 104565 C2 (12) UA 104565 C2 UA 104565 C2 5 10 15 20 25 30 35 Винахід належить до галузі хімічної промисловості, а саме складів полив і може бути використаний для одержання декорованих покриттів полив'яних керамічних виробів. Відома шихта поливи, яка містить фриту, глину і шлак ТЕС (А.с. 1143704 СССР, МПИ С 03 С 8/02, Бюл. № 9, 07.03.1985). Проте використання такої шихти не забезпечує одержання полив'яного покриття з високою термостійкістю, а також передбачає використання високовартісної фрити. Відома шихта для одержання нефритованої поливи (А.с 1263683 СССР, МПИ С 04 В 41/86, Бюл. № 38, 15.10.1986), що містить датолітовий концентрат, пегматит, шлак ТЕС, глину. Компоненти шихти складено за таким рецептом (в мас. %): датолітовий концентрат 38-42, пегматит 8-19, шлак ТЕС 37-45, глина 5-6. Але така шихта для одержання нефритованої поливи не забезпечує кристалізацію в покритті воластоніту, залізо- та цинквмісної шпінелі та не дозволяє одержувати матове полив'яне покриття вишнево-червоного кольору з чистотою тону 45-56 % та колірністю (λ) 600607 нм. В основу винаходу поставлено задачу створити шихту для одержання нефритованої поливи, в якій введення нових компонентів забезпечило би зміну співвідношення в поливі кислотних і лужних оксидів та краще насичення рідкої фази оксидами CaO, Fe 2O3 і ZnO, що дозволить створити умови для утворення за максимальної температури випалу більшої кількості кристалічних фаз, в тому числі забарвлюючих, та дасть можливість одержати матове вишневокоричневе покриття з чистотою тону 45-56 % і колірністю (λ) 600-607 нм, яке можна використовувати для декорування керамічних виробів. Поставлена задача вирішується тим, що шихта для одержання нефритованої поливи, що містить датолітовий концентрат, пегматит, шлак ТЕС і глину, згідно з винаходом, вона додатково містить тоберморит та відходи гальванічного цинкування стальних деталей, за такого співвідношення компонентів, мас. %: датолітовий концентрат 20-28 пегматит 8-10 шлак ТЕС 17-23 тоберморит 20-30 відходи гальванічного цинкування стальних 15-20 деталей глина 5-6. Введення тобермориту та відходів гальванічного цинкування стальних деталей насичує рідку фазу оксидами CaO, ZnO і Fe 2O3, що забезпечує кристалізацію воластоніту, залізо- і цинквмісної шпінелі, внаслідок чого формується матове полив'яне покриття вишневокоричневого кольору з заданою чистотою тону 45-56 % і кольорністю (λ) 600-607 нм. Вміст у відходах гальванічного цинкування d-eлементів (Zn, Cr) впливає також на процеси фазоутворення і забезпечує показники колірності покриття шляхом стабілізації залізовмісних шпінельних фаз і гематиту. Для приготовлення шихти нефритованої поливи були використані: датолітовий концентрат, пегматит чупінський, шлак Бурштинської ТЕС, тоберморит, відходи гальванічного цинкування стальних деталей, глина часів-ярська, оксидні склади яких наведено в табл. 1. Таблиця 1 Оксидний склад компонентів Назва матеріалу Датолітовий концентрат Пегматит чупінський Шлак Бурштинської ТЕС Тоберморит Вміст оксидів, мас. % SiO2 ТіО2 Аl2О3 Fe2O3+FeO CaO MgO ZnO Na2O+K2O інші B2O3 19,14 в.п.п 36,43 1,1 34,58 75,5 13,32 0,20 0,51 0,29 9,78 0,41 55,72 0,85 22,95 15,28 2,89 0,21 2,93 49,28 0,01 0,03 38,32 12,29 0,05 1 8,74 UA 104565 C2 Продовження таблиці 1 Відходи гальванічного цинкування стальних деталей Глина часів54,8 0,92 32,85 ярська 5 10 37,92 3,34 17,68 36,05 Cr2O, 1,01 4,11 1,20 0,89 0,25 3,82 12,1 Приклад № 1. Шихту для одержання нефритованої поливи готували шляхом помелу компонентів у заявленому співвідношення в кульовому млині до залишку на ситі № 0056 не більше 0,1 % із додаванням води для досягнення вологості 42-46 %. Склади шихт наведено в таблиці 2. Поливу наносили на відформовані вироби та випалювали за температури 1050-1070 °C на протязі 8 год. Приклади № 2-6 готували аналогічно прикладу № 1 (табл. 2). Колірність і чистоту кольору визначали з допомогою спектрофотометра SPEKOL-11 за 10 вибраних довжинах хвиль. Стійкість до стирання та твердість за Моосом визначали за ДСТУ В.27-118-2002, термічний коефіцієнт лінійного розширення визначали за ГОСТ 10978-93. Таблиця 2 Склад шихти та властивості матової нефритованої поливи Склад шихти, мас. % Властивості поливи відходи кольорові характеристики СтійДатоліТверПрикгальвакість до товий Пег- шлак тоберГлиТКЛР·1 дість за чистота візуальне лади нічного стиλ, 6 -1 концерн- матит ТЕС морит на 0 к Моосо кольору, оцінювання цинкурання, нм трат м % кольору 2 вання г/см блискуча, №1 28 10 22 15 20 5 598 36 вишнево0,026 8,56 7 коричневий матова, №2 28 10 21 20 15 6 600 45 вишнево0,028 7,99 7 коричневий матова, №3 21 9 22 24 18 6 602 56 вишнево0,030 8,44 7 коричневий матова, №4 20 8 17 30 20 5 607 54 вишнево0,029 8,92 7 коричневий матова, №5 25 8 17 20 25 5 586 35 0,027 9,39 6,5 коричневий №6 блискуча, прото40 13 41 6 588 30 0,029 7 коричневий тип 15 За заявленими межами вмісту компонентів не забезпечується одержання матового полив'яного покриття вишнево-коричневого кольору з заданою чистотою тону 45-56 % та колірністю (λ) 600-607 нм. ФОРМУЛА ВИНАХОДУ 20 Шихта для одержання нефритованої поливи, що містить датолітовий концентрат, пегматит, шлак ТЕС і глину, яка відрізняється тим, що вона додатково містить тоберморит та відходи гальванічного цинкування стальних деталей, за такого співвідношення компонентів, мас. %: датолітовий концентрат 20-28 пегматит 8-10 шлак ТЕС 17-23 тоберморит 20-30 відходи гальванічного цинкування 15-20 2 UA 104565 C2 стальних деталей глина 5-6. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
