Установка визначення ефективності гасіння різними вогнегасними речовинами в закритих об’ємах класу “а”, “в”, “е”

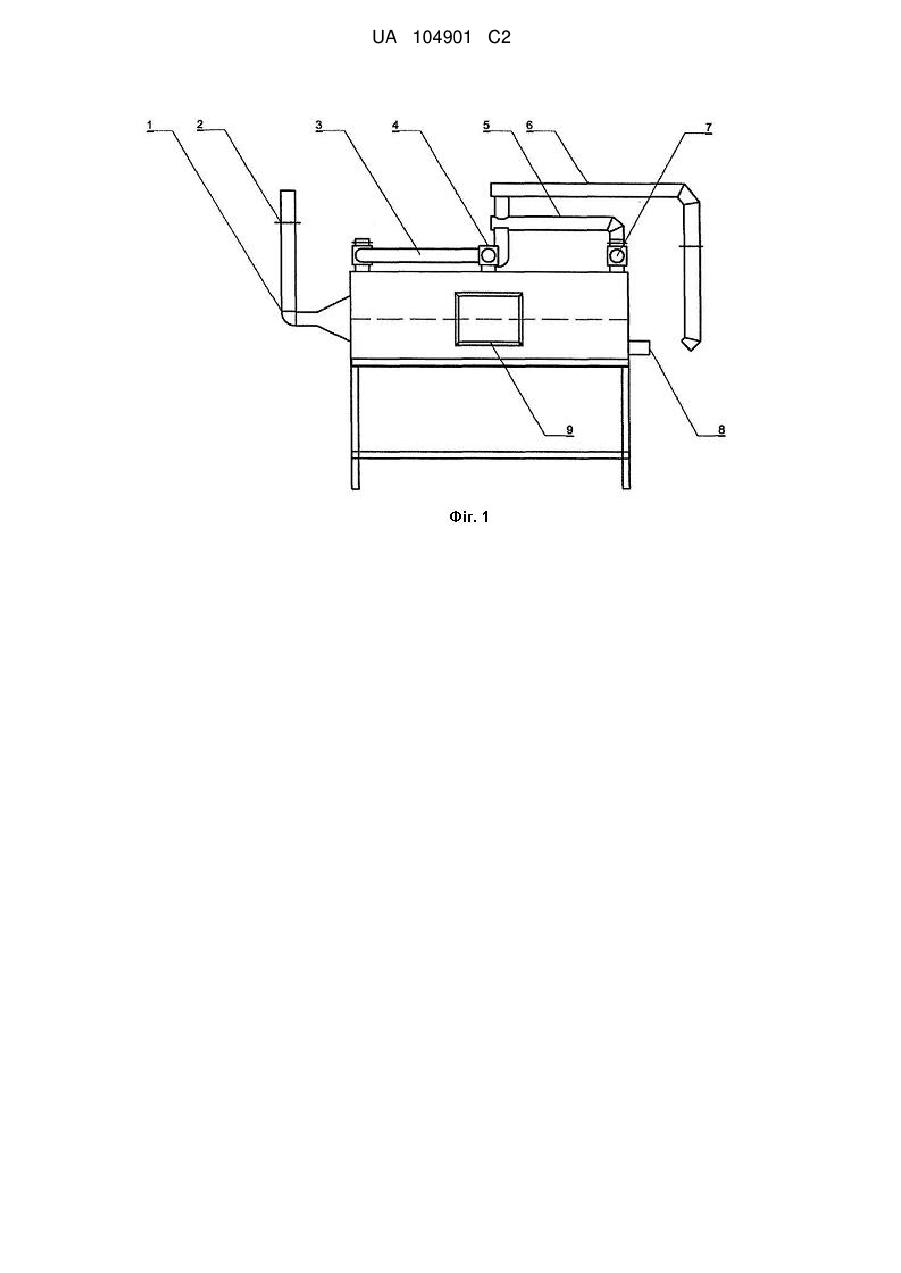

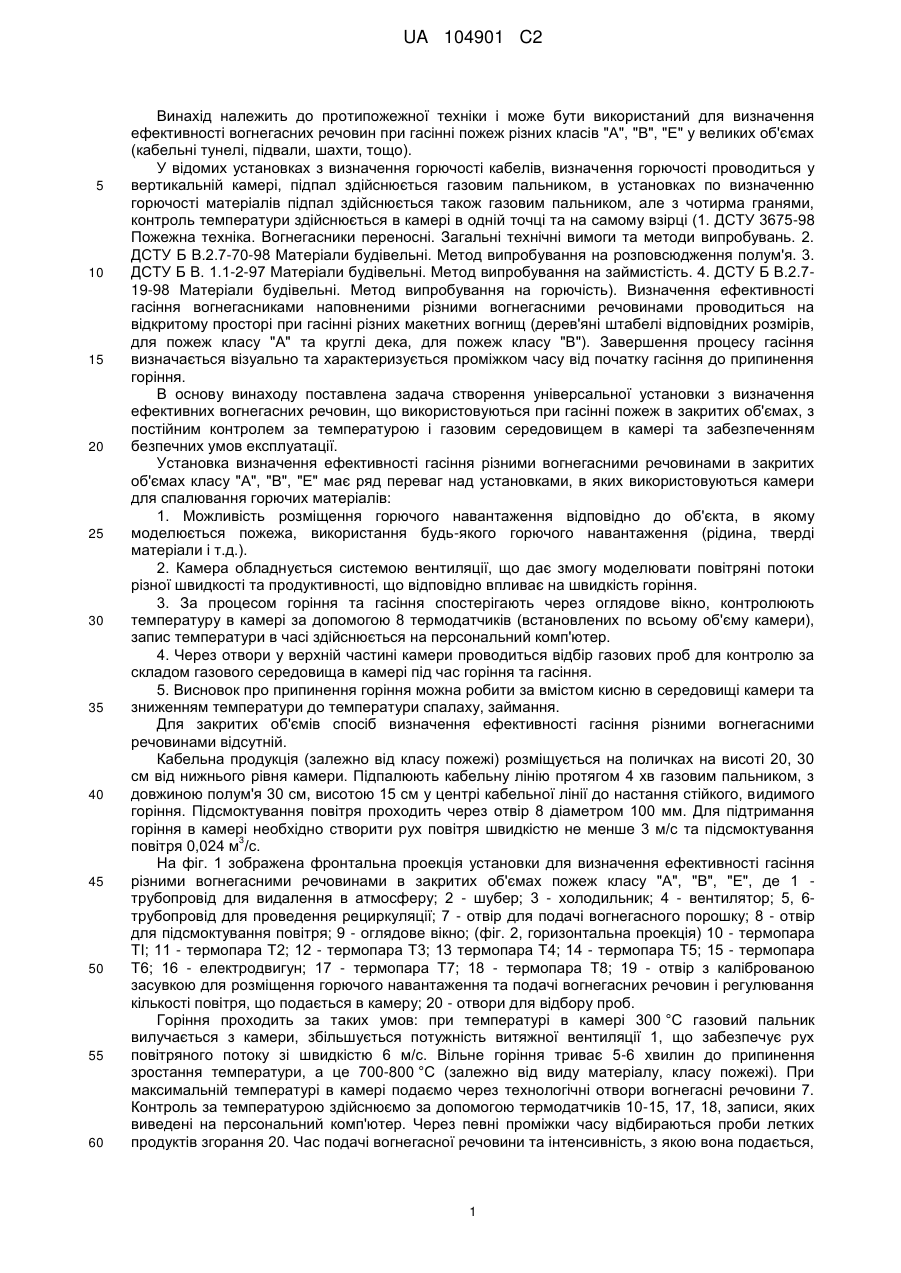

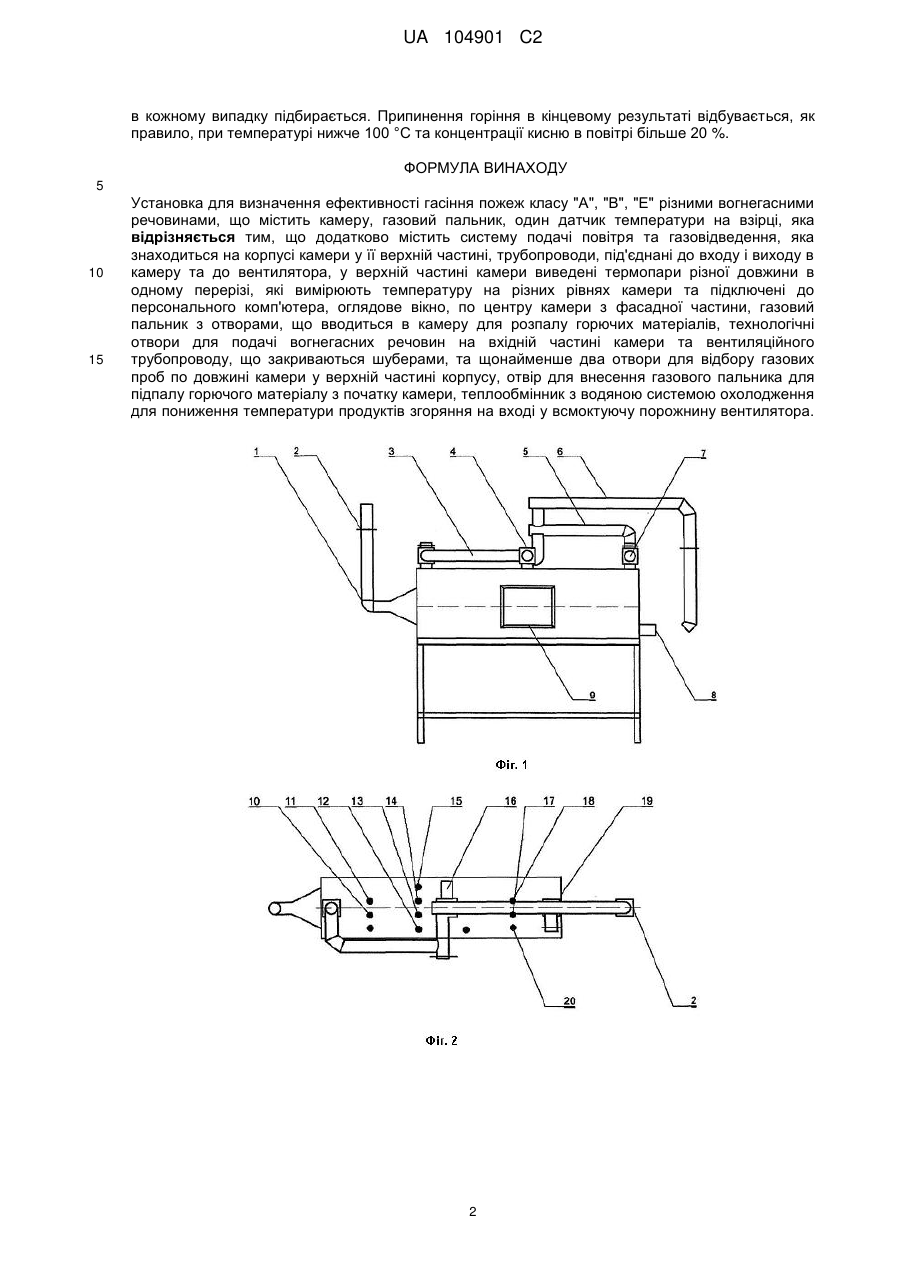

Реферат: В камері розміщується горюче навантаження на спеціальних поличках (це моделюється в залежності від виду пожежі). Установка обладнується системою вентиляції, що дає змогу моделювати повітряні потоки з різною швидкістю та продуктивністю, що відповідно впливає на швидкість горіння. За процесом горіння та гасіння спостерігають через оглядове вікно, контролюють температуру в камері за допомогою термопари різної довжини в одному перерізі, запис температури в часі здійснюється на персональний комп'ютер. Через отвори у верхній частині камери проводиться відбір газових проб для контролю за складом газового середовища в камері під час горіння та гасіння. UA 104901 C2 (12) UA 104901 C2 UA 104901 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до протипожежної техніки і може бути використаний для визначення ефективності вогнегасних речовин при гасінні пожеж різних класів "А", "В", "Е" у великих об'ємах (кабельні тунелі, підвали, шахти, тощо). У відомих установках з визначення горючості кабелів, визначення горючості проводиться у вертикальній камері, підпал здійснюється газовим пальником, в установках по визначенню горючості матеріалів підпал здійснюється також газовим пальником, але з чотирма гранями, контроль температури здійснюється в камері в одній точці та на самому взірці (1. ДСТУ 3675-98 Пожежна техніка. Вогнегасники переносні. Загальні технічні вимоги та методи випробувань. 2. ДСТУ Б В.2.7-70-98 Матеріали будівельні. Метод випробування на розповсюдження полум'я. 3. ДСТУ Б В. 1.1-2-97 Матеріали будівельні. Метод випробування на займистість. 4. ДСТУ Б В.2.719-98 Матеріали будівельні. Метод випробування на горючість). Визначення ефективності гасіння вогнегасниками наповненими різними вогнегасними речовинами проводиться на відкритому просторі при гасінні різних макетних вогнищ (дерев'яні штабелі відповідних розмірів, для пожеж класу "А" та круглі дека, для пожеж класу "В"). Завершення процесу гасіння визначається візуально та характеризується проміжком часу від початку гасіння до припинення горіння. В основу винаходу поставлена задача створення універсальної установки з визначення ефективних вогнегасних речовин, що використовуються при гасінні пожеж в закритих об'ємах, з постійним контролем за температурою і газовим середовищем в камері та забезпеченням безпечних умов експлуатації. Установка визначення ефективності гасіння різними вогнегасними речовинами в закритих об'ємах класу "А", "В", "Е" має ряд переваг над установками, в яких використовуються камери для спалювання горючих матеріалів: 1. Можливість розміщення горючого навантаження відповідно до об'єкта, в якому моделюється пожежа, використання будь-якого горючого навантаження (рідина, тверді матеріали і т.д.). 2. Камера обладнується системою вентиляції, що дає змогу моделювати повітряні потоки різної швидкості та продуктивності, що відповідно впливає на швидкість горіння. 3. За процесом горіння та гасіння спостерігають через оглядове вікно, контролюють температуру в камері за допомогою 8 термодатчиків (встановлених по всьому об'єму камери), запис температури в часі здійснюється на персональний комп'ютер. 4. Через отвори у верхній частині камери проводиться відбір газових проб для контролю за складом газового середовища в камері під час горіння та гасіння. 5. Висновок про припинення горіння можна робити за вмістом кисню в середовищі камери та зниженням температури до температури спалаху, займання. Для закритих об'ємів спосіб визначення ефективності гасіння різними вогнегасними речовинами відсутній. Кабельна продукція (залежно від класу пожежі) розміщується на поличках на висоті 20, 30 см від нижнього рівня камери. Підпалюють кабельну лінію протягом 4 хв газовим пальником, з довжиною полум'я 30 см, висотою 15 см у центрі кабельної лінії до настання стійкого, видимого горіння. Підсмоктування повітря проходить через отвір 8 діаметром 100 мм. Для підтримання горіння в камері необхідно створити рух повітря швидкістю не менше 3 м/с та підсмоктування 3 повітря 0,024 м /с. На фіг. 1 зображена фронтальна проекція установки для визначення ефективності гасіння різними вогнегасними речовинами в закритих об'ємах пожеж класу "А", "В", "Е", де 1 трубопровід для видалення в атмосферу; 2 - шубер; 3 - холодильник; 4 - вентилятор; 5, 6трубопровід для проведення рециркуляції; 7 - отвір для подачі вогнегасного порошку; 8 - отвір для підсмоктування повітря; 9 - оглядове вікно; (фіг. 2, горизонтальна проекція) 10 - термопара ТІ; 11 - термопара Т2; 12 - термопара Т3; 13 термопара Т4; 14 - термопара Т5; 15 - термопара Т6; 16 - електродвигун; 17 - термопара Т7; 18 - термопара Т8; 19 - отвір з каліброваною засувкою для розміщення горючого навантаження та подачі вогнегасних речовин і регулювання кількості повітря, що подається в камеру; 20 - отвори для відбору проб. Горіння проходить за таких умов: при температурі в камері 300 °C газовий пальник вилучається з камери, збільшується потужність витяжної вентиляції 1, що забезпечує рух повітряного потоку зі швидкістю 6 м/с. Вільне горіння триває 5-6 хвилин до припинення зростання температури, а це 700-800 °C (залежно від виду матеріалу, класу пожежі). При максимальній температурі в камері подаємо через технологічні отвори вогнегасні речовини 7. Контроль за температурою здійснюємо за допомогою термодатчиків 10-15, 17, 18, записи, яких виведені на персональний комп'ютер. Через певні проміжки часу відбираються проби летких продуктів згорання 20. Час подачі вогнегасної речовини та інтенсивність, з якою вона подається, 1 UA 104901 C2 в кожному випадку підбирається. Припинення горіння в кінцевому результаті відбувається, як правило, при температурі нижче 100 °C та концентрації кисню в повітрі більше 20 %. ФОРМУЛА ВИНАХОДУ 5 10 15 Установка для визначення ефективності гасіння пожеж класу "А", "В", "Е" різними вогнегасними речовинами, що містить камеру, газовий пальник, один датчик температури на взірці, яка відрізняється тим, що додатково містить систему подачі повітря та газовідведення, яка знаходиться на корпусі камери у її верхній частині, трубопроводи, під'єднані до входу і виходу в камеру та до вентилятора, у верхній частині камери виведені термопари різної довжини в одному перерізі, які вимірюють температуру на різних рівнях камери та підключені до персонального комп'ютера, оглядове вікно, по центру камери з фасадної частини, газовий пальник з отворами, що вводиться в камеру для розпалу горючих матеріалів, технологічні отвори для подачі вогнегасних речовин на вхідній частині камери та вентиляційного трубопроводу, що закриваються шуберами, та щонайменше два отвори для відбору газових проб по довжині камери у верхній частині корпусу, отвір для внесення газового пальника для підпалу горючого матеріалу з початку камери, теплообмінник з водяною системою охолодження для пониження температури продуктів згоряння на вході у всмоктуючу порожнину вентилятора. 2 UA 104901 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
