Елемент насадки масообмінного апарата

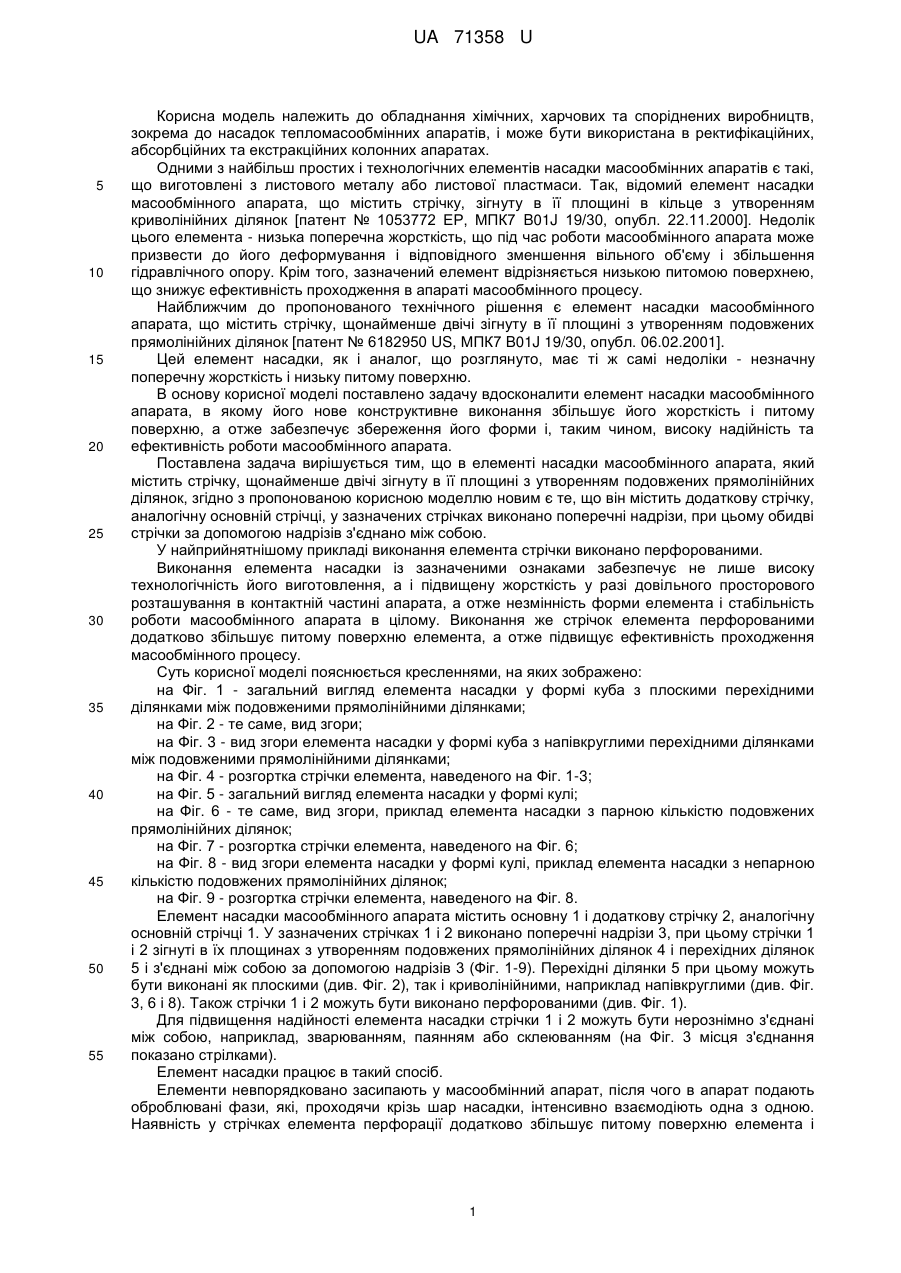

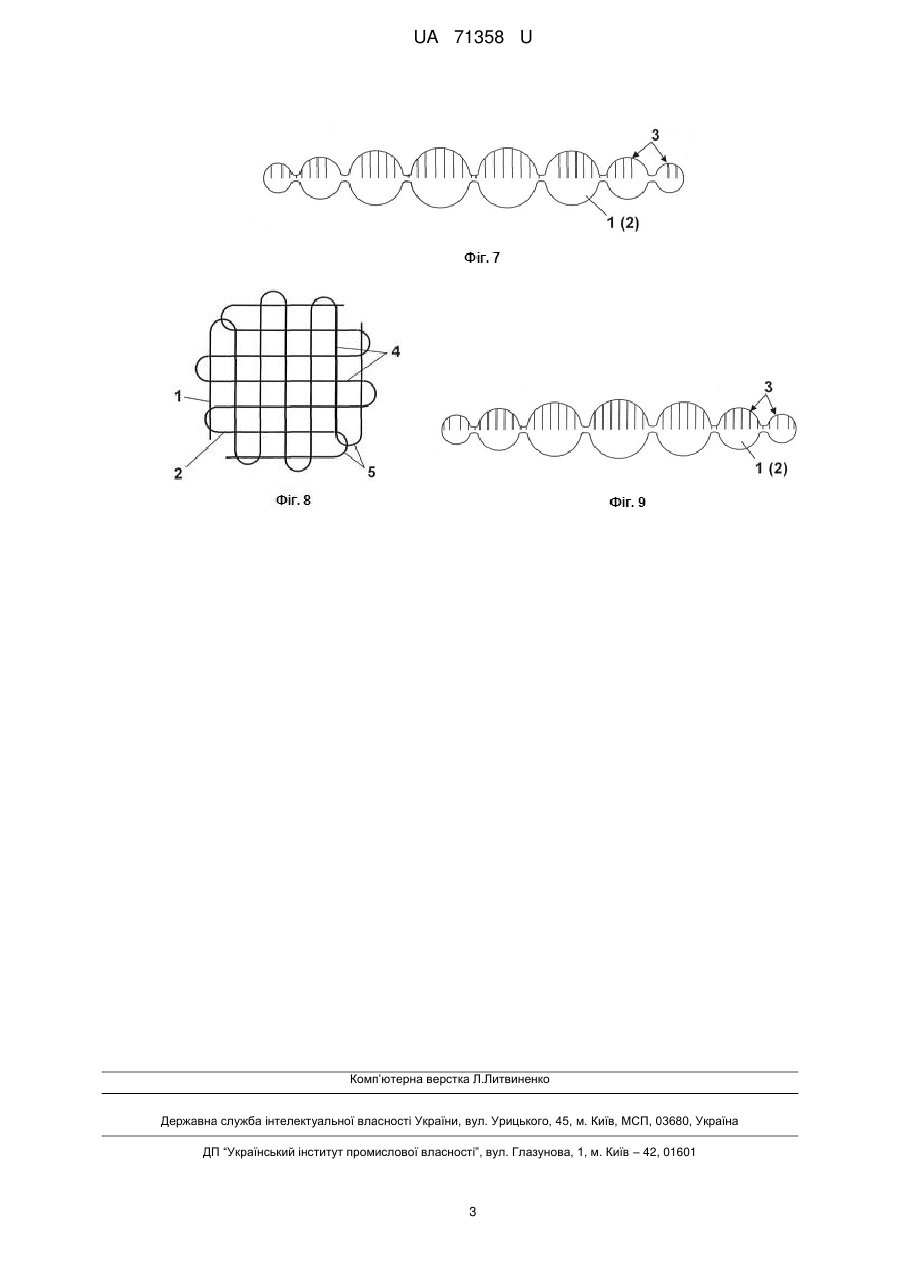

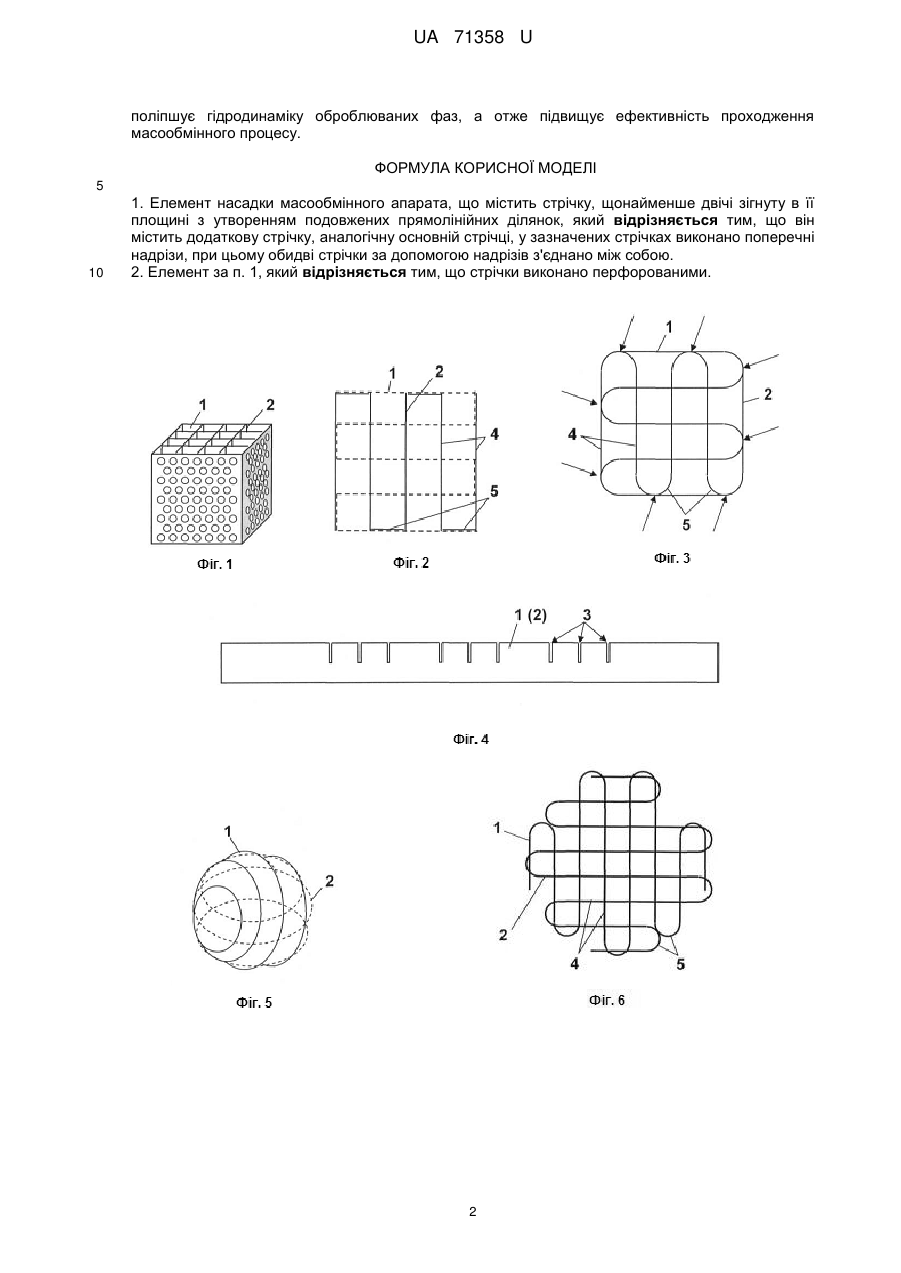

Реферат: UA 71358 U UA 71358 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання хімічних, харчових та споріднених виробництв, зокрема до насадок тепломасообмінних апаратів, і може бути використана в ректифікаційних, абсорбційних та екстракційних колонних апаратах. Одними з найбільш простих і технологічних елементів насадки масообмінних апаратів є такі, що виготовлені з листового металу або листової пластмаси. Так, відомий елемент насадки масообмінного апарата, що містить стрічку, зігнуту в її площині в кільце з утворенням криволінійних ділянок [патент № 1053772 ЕР, МПК7 B01J 19/30, опубл. 22.11.2000]. Недолік цього елемента - низька поперечна жорсткість, що під час роботи масообмінного апарата може призвести до його деформування і відповідного зменшення вільного об'єму і збільшення гідравлічного опору. Крім того, зазначений елемент відрізняється низькою питомою поверхнею, що знижує ефективність проходження в апараті масообмінного процесу. Найближчим до пропонованого технічного рішення є елемент насадки масообмінного апарата, що містить стрічку, щонайменше двічі зігнуту в її площині з утворенням подовжених прямолінійних ділянок [патент № 6182950 US, МПК7 B01J 19/30, опубл. 06.02.2001]. Цей елемент насадки, як і аналог, що розглянуто, має ті ж самі недоліки - незначну поперечну жорсткість і низьку питому поверхню. В основу корисної моделі поставлено задачу вдосконалити елемент насадки масообмінного апарата, в якому його нове конструктивне виконання збільшує його жорсткість і питому поверхню, а отже забезпечує збереження його форми і, таким чином, високу надійність та ефективність роботи масообмінного апарата. Поставлена задача вирішується тим, що в елементі насадки масообмінного апарата, який містить стрічку, щонайменше двічі зігнуту в її площині з утворенням подовжених прямолінійних ділянок, згідно з пропонованою корисною моделлю новим є те, що він містить додаткову стрічку, аналогічну основній стрічці, у зазначених стрічках виконано поперечні надрізи, при цьому обидві стрічки за допомогою надрізів з'єднано між собою. У найприйнятнішому прикладі виконання елемента стрічки виконано перфорованими. Виконання елемента насадки із зазначеними ознаками забезпечує не лише високу технологічність його виготовлення, а і підвищену жорсткість у разі довільного просторового розташування в контактній частині апарата, а отже незмінність форми елемента і стабільність роботи масообмінного апарата в цілому. Виконання же стрічок елемента перфорованими додатково збільшує питому поверхню елемента, а отже підвищує ефективність проходження масообмінного процесу. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - загальний вигляд елемента насадки у формі куба з плоскими перехідними ділянками між подовженими прямолінійними ділянками; на Фіг. 2 - те саме, вид згори; на Фіг. 3 - вид згори елемента насадки у формі куба з напівкруглими перехідними ділянками між подовженими прямолінійними ділянками; на Фіг. 4 - розгортка стрічки елемента, наведеного на Фіг. 1-3; на Фіг. 5 - загальний вигляд елемента насадки у формі кулі; на Фіг. 6 - те саме, вид згори, приклад елемента насадки з парною кількістю подовжених прямолінійних ділянок; на Фіг. 7 - розгортка стрічки елемента, наведеного на Фіг. 6; на Фіг. 8 - вид згори елемента насадки у формі кулі, приклад елемента насадки з непарною кількістю подовжених прямолінійних ділянок; на Фіг. 9 - розгортка стрічки елемента, наведеного на Фіг. 8. Елемент насадки масообмінного апарата містить основну 1 і додаткову стрічку 2, аналогічну основній стрічці 1. У зазначених стрічках 1 і 2 виконано поперечні надрізи 3, при цьому стрічки 1 і 2 зігнуті в їх площинах з утворенням подовжених прямолінійних ділянок 4 і перехідних ділянок 5 і з'єднані між собою за допомогою надрізів 3 (Фіг. 1-9). Перехідні ділянки 5 при цьому можуть бути виконані як плоскими (див. Фіг. 2), так і криволінійними, наприклад напівкруглими (див. Фіг. 3, 6 і 8). Також стрічки 1 і 2 можуть бути виконано перфорованими (див. Фіг. 1). Для підвищення надійності елемента насадки стрічки 1 і 2 можуть бути нерознімно з'єднані між собою, наприклад, зварюванням, паянням або склеюванням (на Фіг. 3 місця з'єднання показано стрілками). Елемент насадки працює в такий спосіб. Елементи невпорядковано засипають у масообмінний апарат, після чого в апарат подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Наявність у стрічках елемента перфорації додатково збільшує питому поверхню елемента і 1 UA 71358 U поліпшує гідродинаміку оброблюваних фаз, а отже підвищує ефективність проходження масообмінного процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Елемент насадки масообмінного апарата, що містить стрічку, щонайменше двічі зігнуту в її площині з утворенням подовжених прямолінійних ділянок, який відрізняється тим, що він містить додаткову стрічку, аналогічну основній стрічці, у зазначених стрічках виконано поперечні надрізи, при цьому обидві стрічки за допомогою надрізів з'єднано між собою. 2. Елемент за п. 1, який відрізняється тим, що стрічки виконано перфорованими. 2 UA 71358 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
