Пакет для приготування зерен продуктів харчування для виготовлення попкорну

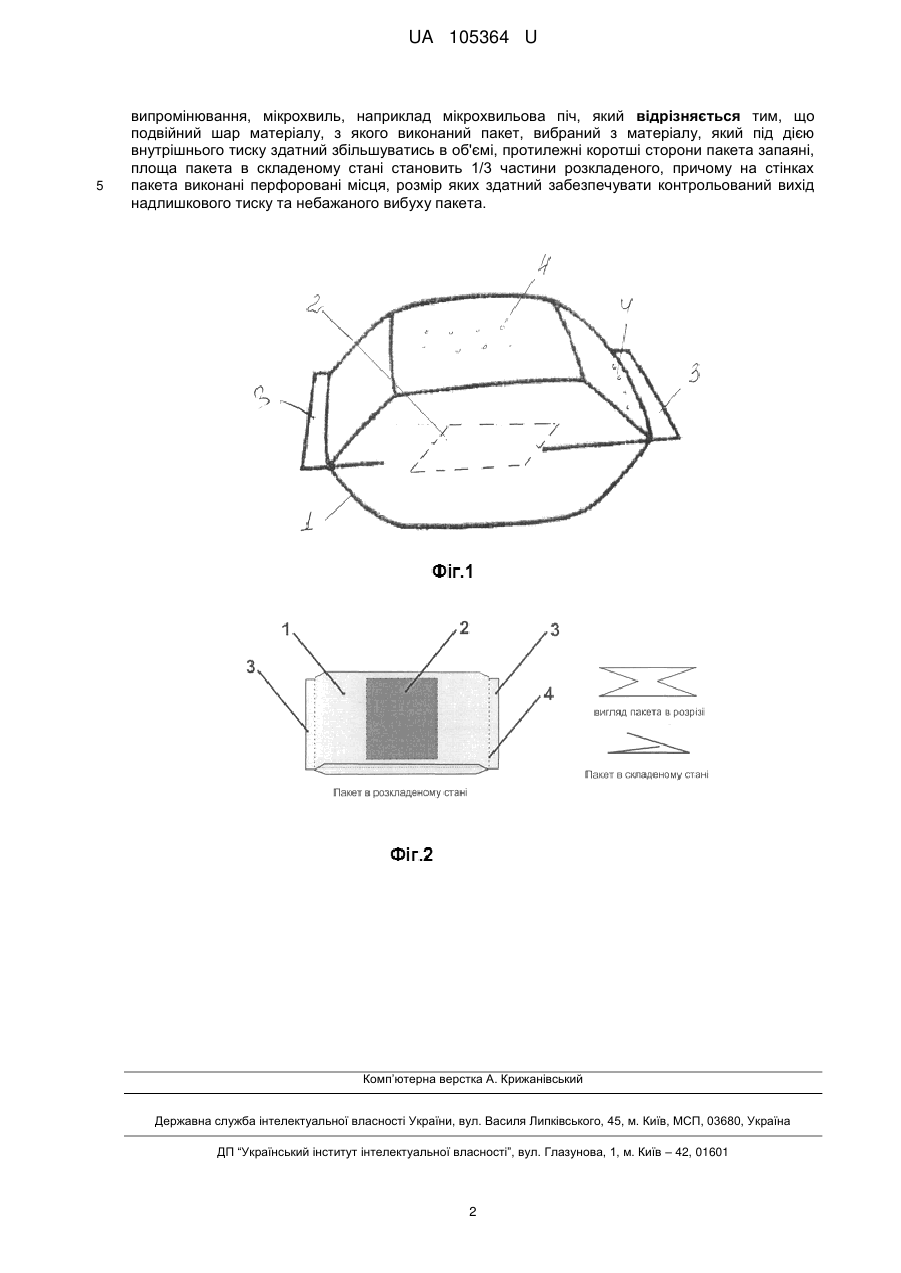

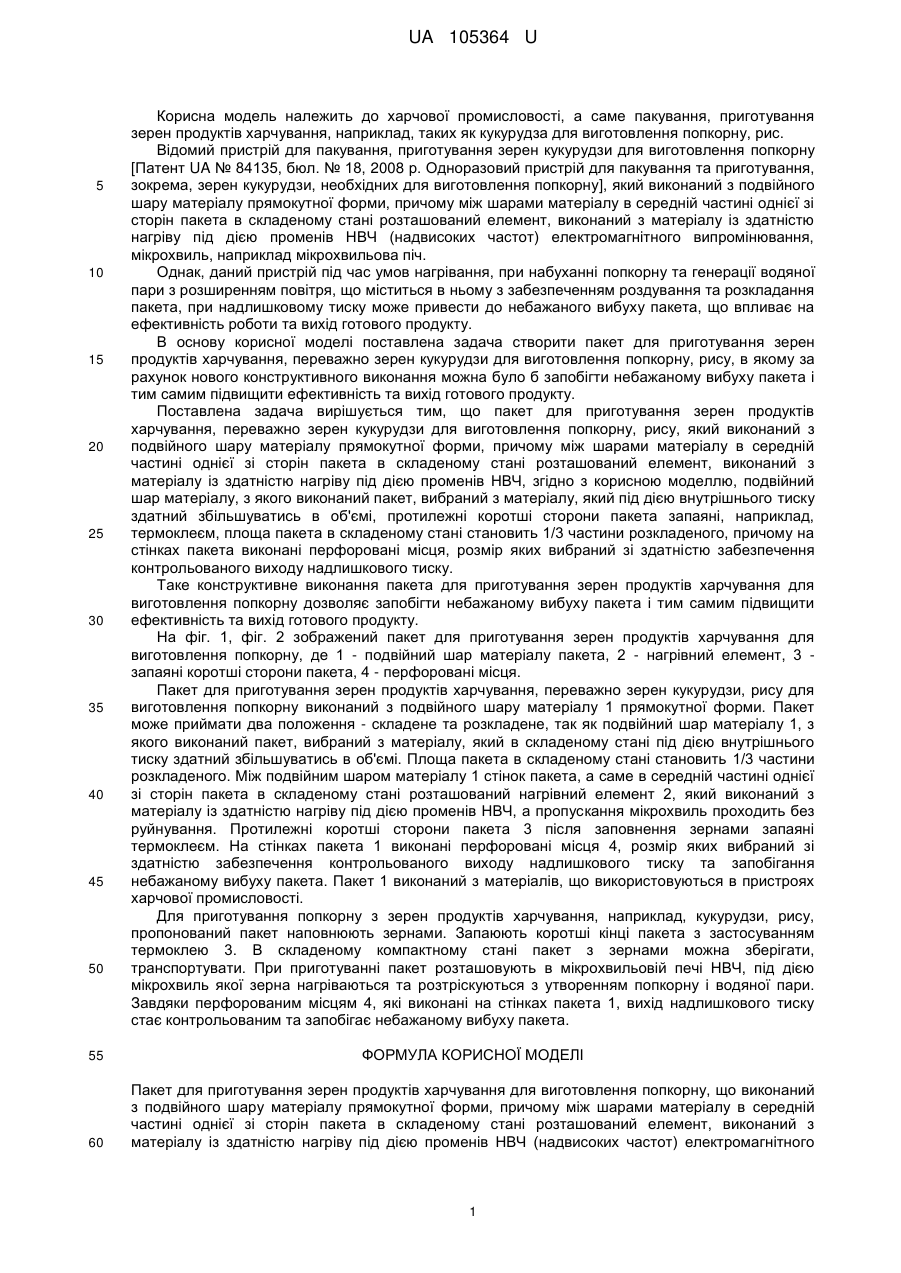

Реферат: Пакет для приготування зерен продуктів харчування для виготовлення попкорну виконаний з подвійного шару матеріалу прямокутної форми. Між шарами матеріалу в середній частині однієї зі сторін пакета в складеному стані розташований елемент, виконаний з матеріалу із здатністю нагріву під дією променів НВЧ (надвисоких частот) електромагнітного випромінювання, мікрохвиль, наприклад мікрохвильова піч. Подвійний шар матеріалу, з якого виконаний пакет, вибраний з матеріалу, який під дією внутрішнього тиску здатний збільшуватись в об'ємі, протилежні коротші сторони пакета запаяні, площа пакета в складеному стані становить 1/3 частини розкладеного, причому на стінках пакета виконані перфоровані місця, розмір яких здатний забезпечувати контрольований вихід надлишкового тиску та небажаного вибуху пакета. UA 105364 U (54) ПАКЕТ ДЛЯ ПРИГОТУВАННЯ ЗЕРЕН ПРОДУКТІВ ХАРЧУВАННЯ ДЛЯ ВИГОТОВЛЕННЯ ПОПКОРНУ UA 105364 U UA 105364 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до харчової промисловості, а саме пакування, приготування зерен продуктів харчування, наприклад, таких як кукурудза для виготовлення попкорну, рис. Відомий пристрій для пакування, приготування зерен кукурудзи для виготовлення попкорну [Патент UA № 84135, бюл. № 18, 2008 р. Одноразовий пристрій для пакування та приготування, зокрема, зерен кукурудзи, необхідних для виготовлення попкорну], який виконаний з подвійного шару матеріалу прямокутної форми, причому між шарами матеріалу в середній частині однієї зі сторін пакета в складеному стані розташований елемент, виконаний з матеріалу із здатністю нагріву під дією променів НВЧ (надвисоких частот) електромагнітного випромінювання, мікрохвиль, наприклад мікрохвильова піч. Однак, даний пристрій під час умов нагрівання, при набуханні попкорну та генерації водяної пари з розширенням повітря, що міститься в ньому з забезпеченням роздування та розкладання пакета, при надлишковому тиску може привести до небажаного вибуху пакета, що впливає на ефективність роботи та вихід готового продукту. В основу корисної моделі поставлена задача створити пакет для приготування зерен продуктів харчування, переважно зерен кукурудзи для виготовлення попкорну, рису, в якому за рахунок нового конструктивного виконання можна було б запобігти небажаному вибуху пакета і тим самим підвищити ефективність та вихід готового продукту. Поставлена задача вирішується тим, що пакет для приготування зерен продуктів харчування, переважно зерен кукурудзи для виготовлення попкорну, рису, який виконаний з подвійного шару матеріалу прямокутної форми, причому між шарами матеріалу в середній частині однієї зі сторін пакета в складеному стані розташований елемент, виконаний з матеріалу із здатністю нагріву під дією променів НВЧ, згідно з корисною моделлю, подвійний шар матеріалу, з якого виконаний пакет, вибраний з матеріалу, який під дією внутрішнього тиску здатний збільшуватись в об'ємі, протилежні коротші сторони пакета запаяні, наприклад, термоклеєм, площа пакета в складеному стані становить 1/3 частини розкладеного, причому на стінках пакета виконані перфоровані місця, розмір яких вибраний зі здатністю забезпечення контрольованого виходу надлишкового тиску. Таке конструктивне виконання пакета для приготування зерен продуктів харчування для виготовлення попкорну дозволяє запобігти небажаному вибуху пакета і тим самим підвищити ефективність та вихід готового продукту. На фіг. 1, фіг. 2 зображений пакет для приготування зерен продуктів харчування для виготовлення попкорну, де 1 - подвійний шар матеріалу пакета, 2 - нагрівний елемент, 3 запаяні коротші сторони пакета, 4 - перфоровані місця. Пакет для приготування зерен продуктів харчування, переважно зерен кукурудзи, рису для виготовлення попкорну виконаний з подвійного шару матеріалу 1 прямокутної форми. Пакет може приймати два положення - складене та розкладене, так як подвійний шар матеріалу 1, з якого виконаний пакет, вибраний з матеріалу, який в складеному стані під дією внутрішнього тиску здатний збільшуватись в об'ємі. Площа пакета в складеному стані становить 1/3 частини розкладеного. Між подвійним шаром матеріалу 1 стінок пакета, а саме в середній частині однієї зі сторін пакета в складеному стані розташований нагрівний елемент 2, який виконаний з матеріалу із здатністю нагріву під дією променів НВЧ, а пропускання мікрохвиль проходить без руйнування. Протилежні коротші сторони пакета 3 після заповнення зернами запаяні термоклеєм. На стінках пакета 1 виконаніперфоровані місця 4, розмір яких вибраний зі здатністю забезпечення контрольованого виходу надлишкового тиску та запобігання небажаному вибуху пакета. Пакет 1 виконаний з матеріалів, що використовуються в пристроях харчової промисловості. Для приготування попкорну з зерен продуктів харчування, наприклад, кукурудзи, рису, пропонований пакет наповнюють зернами. Запаюють коротші кінці пакета з застосуванням термоклею 3. В складеному компактному стані пакет з зернами можна зберігати, транспортувати. При приготуванні пакет розташовують в мікрохвильовій печі НВЧ, під дією мікрохвиль якої зерна нагріваються та розтріскуються з утворенням попкорну і водяної пари. Завдяки перфорованим місцям 4, які виконані на стінках пакета 1, вихід надлишкового тиску стає контрольованим та запобігає небажаному вибуху пакета. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пакет для приготування зерен продуктів харчування для виготовлення попкорну, що виконаний з подвійного шару матеріалу прямокутної форми, причому між шарами матеріалу в середній частині однієї зі сторін пакета в складеному стані розташований елемент, виконаний з матеріалу із здатністю нагріву під дією променів НВЧ (надвисоких частот) електромагнітного 1 UA 105364 U 5 випромінювання, мікрохвиль, наприклад мікрохвильова піч, який відрізняється тим, що подвійний шар матеріалу, з якого виконаний пакет, вибраний з матеріалу, який під дією внутрішнього тиску здатний збільшуватись в об'ємі, протилежні коротші сторони пакета запаяні, площа пакета в складеному стані становить 1/3 частини розкладеного, причому на стінках пакета виконані перфоровані місця, розмір яких здатний забезпечувати контрольований вихід надлишкового тиску та небажаного вибуху пакета. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
