Порошковий вогнегасник

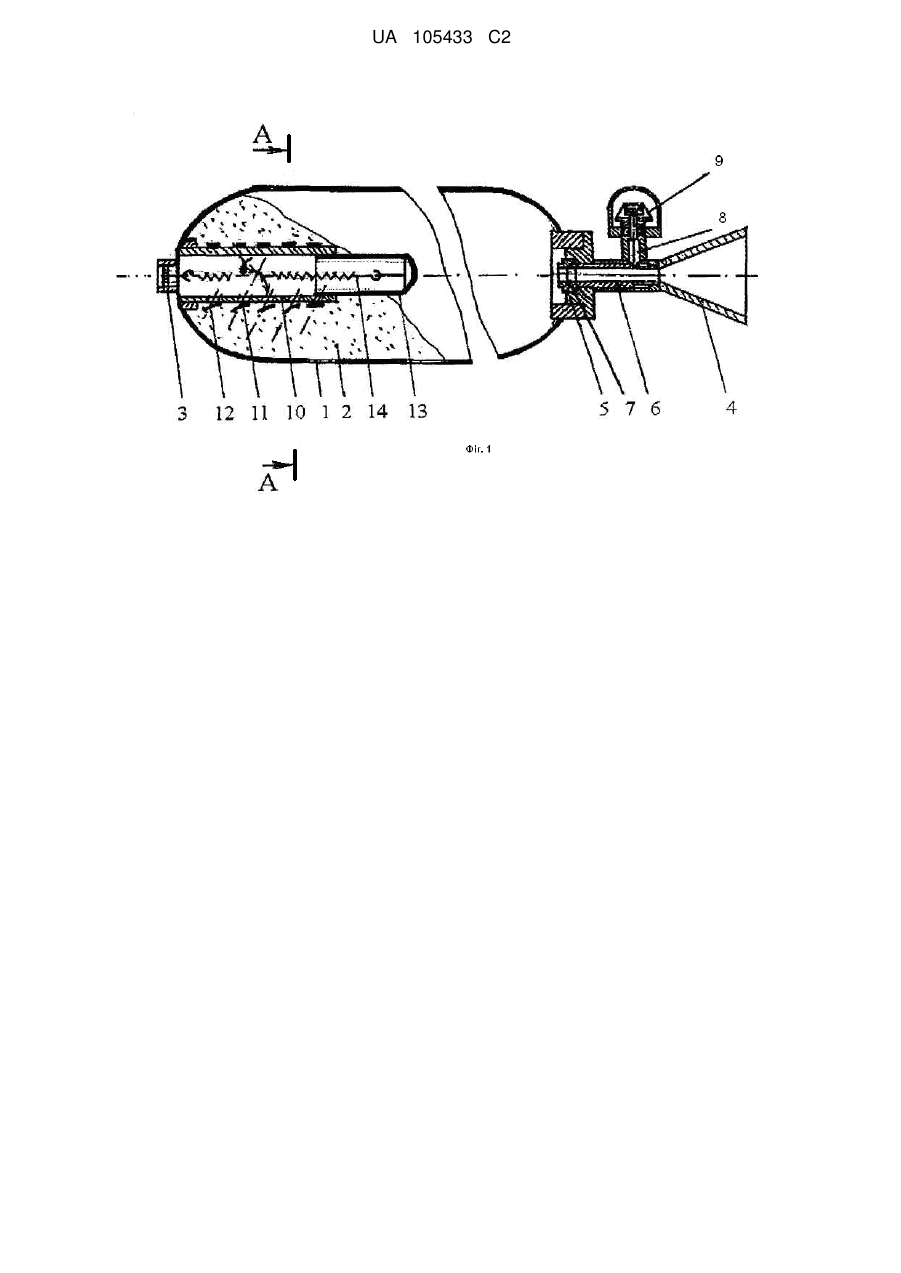

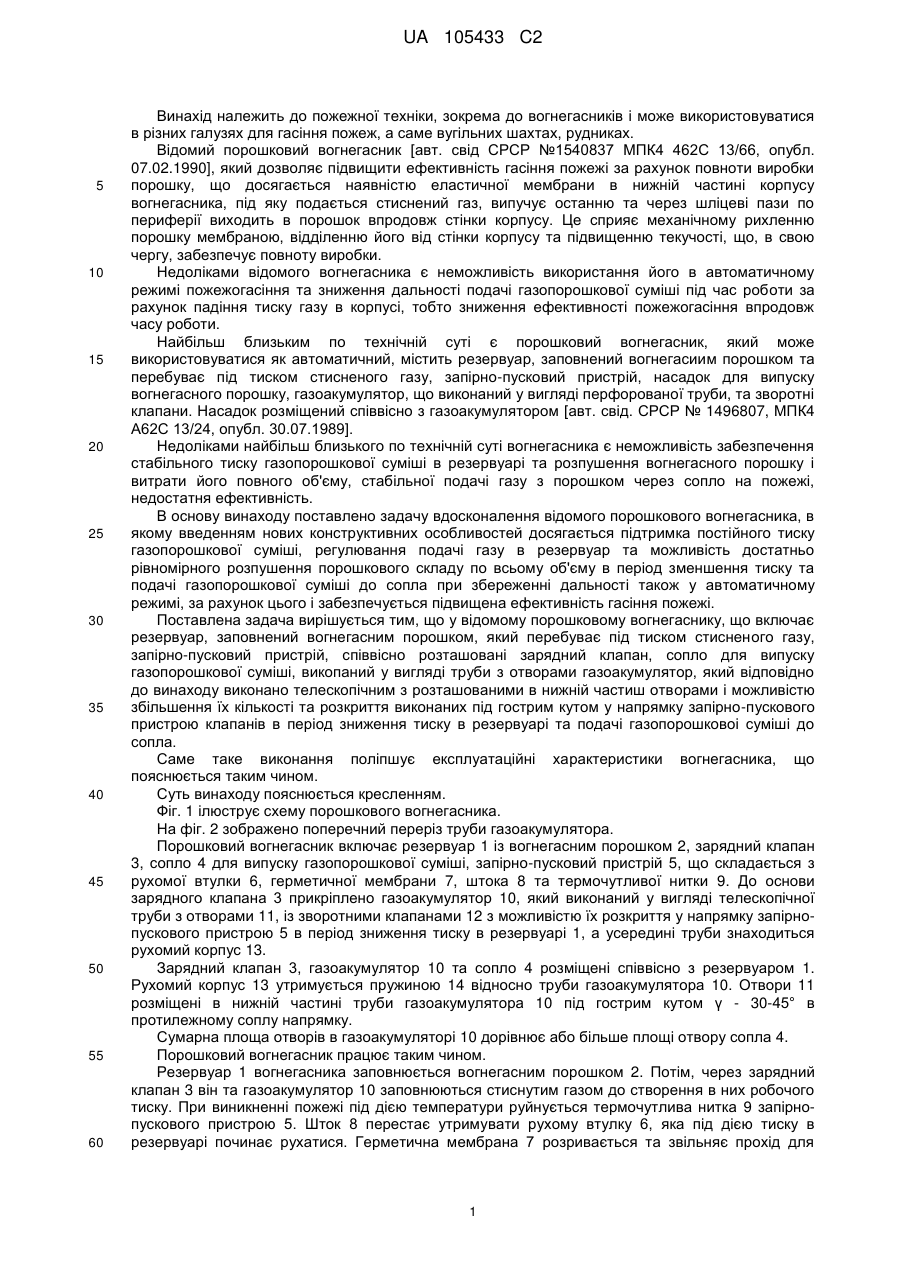

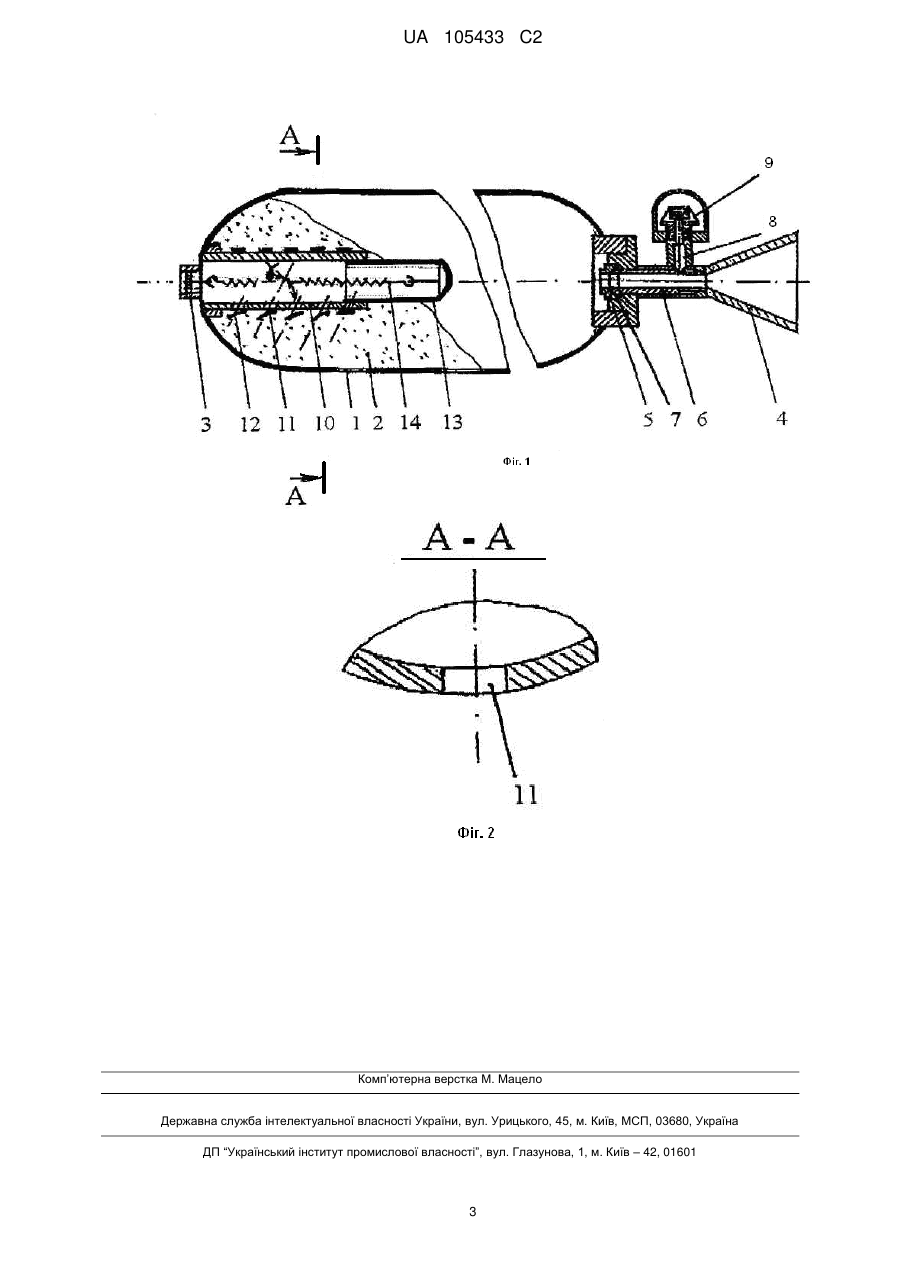

Реферат: Порошковий вогнегасник включає резервуар, заповнений вогнегасним порошком, що перебуває під тиском стисненого газу, запірно-пусковий пристрій, співвісно розташовані зарядний клапан, сопло для випуску газопорошкової суміші, виконаний у вигляді труби з отворами газоакумулятор. Відповідно до винаходу газоакумулятор виконано телескопічним з розташованими в нижній частині отворами і можливістю збільшення їх кількості та розкриття виконаних під гострим кутом у напрямку запірно-пускового пристрою клапанів в період зниження тиску в резервуарі та подачі газопорошкової суміші до сопла. UA 105433 C2 (12) UA 105433 C2 UA 105433 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пожежної техніки, зокрема до вогнегасників і може використовуватися в різних галузях для гасіння пожеж, а саме вугільних шахтах, рудниках. Відомий порошковий вогнегасник [авт. свід СРСР №1540837 МПК4 462С 13/66, опубл. 07.02.1990], який дозволяє підвищити ефективність гасіння пожежі за рахунок повноти виробки порошку, що досягається наявністю еластичної мембрани в нижній частині корпусу вогнегасника, під яку подається стиснений газ, випучує останню та через шліцеві пази по периферії виходить в порошок впродовж стінки корпусу. Це сприяє механічному рихленню порошку мембраною, відділенню його від стінки корпусу та підвищенню текучості, що, в свою чергу, забезпечує повноту виробки. Недоліками відомого вогнегасника є неможливість використання його в автоматичному режимі пожежогасіння та зниження дальності подачі газопорошкової суміші під час роботи за рахунок падіння тиску газу в корпусі, тобто зниження ефективності пожежогасіння впродовж часу роботи. Найбільш близьким по технічній суті є порошковий вогнегасник, який може використовуватися як автоматичний, містить резервуар, заповнений вогнегасиим порошком та перебуває під тиском стисненого газу, запірно-пусковий пристрій, насадок для випуску вогнегасного порошку, газоакумулятор, що виконаний у вигляді перфорованої труби, та зворотні клапани. Насадок розміщений співвісно з газоакумулятором [авт. свід. СРСР № 1496807, МПК4 А62С 13/24, опубл. 30.07.1989]. Недоліками найбільш близького по технічній суті вогнегасника є неможливість забезпечення стабільного тиску газопорошкової суміші в резервуарі та розпушення вогнегасного порошку і витрати його повного об'єму, стабільної подачі газу з порошком через сопло на пожежі, недостатня ефективність. В основу винаходу поставлено задачу вдосконалення відомого порошкового вогнегасника, в якому введенням нових конструктивних особливостей досягається підтримка постійного тиску газопорошкової суміші, регулювання подачі газу в резервуар та можливість достатньо рівномірного розпушення порошкового складу по всьому об'єму в період зменшення тиску та подачі газопорошкової суміші до сопла при збереженні дальності також у автоматичному режимі, за рахунок цього і забезпечується підвищена ефективність гасіння пожежі. Поставлена задача вирішується тим, що у відомому порошковому вогнегаснику, що включає резервуар, заповнений вогнегасним порошком, який перебуває під тиском стисненого газу, запірно-пусковий пристрій, співвісно розташовані зарядний клапан, сопло для випуску газопорошкової суміші, викопаний у вигляді труби з отворами газоакумулятор, який відповідно до винаходу виконано телескопічним з розташованими в нижній частиш отворами і можливістю збільшення їх кількості та розкриття виконаних під гострим кутом у напрямку запірно-пускового пристрою клапанів в період зниження тиску в резервуарі та подачі газопорошковоі суміші до сопла. Саме таке виконання поліпшує експлуатаційні характеристики вогнегасника, що пояснюється таким чином. Суть винаходу пояснюється кресленням. Фіг. 1 ілюструє схему порошкового вогнегасника. На фіг. 2 зображено поперечний переріз труби газоакумулятора. Порошковий вогнегасник включає резервуар 1 із вогнегасним порошком 2, зарядний клапан 3, сопло 4 для випуску газопорошкової суміші, запірно-пусковий пристрій 5, що складається з рухомої втулки 6, герметичної мембрани 7, штока 8 та термочутливої нитки 9. До основи зарядного клапана 3 прикріплено газоакумулятор 10, який виконаний у вигляді телескопічної труби з отворами 11, із зворотними клапанами 12 з можливістю їх розкриття у напрямку запірнопускового пристрою 5 в період зниження тиску в резервуарі 1, а усередині труби знаходиться рухомий корпус 13. Зарядний клапан 3, газоакумулятор 10 та сопло 4 розміщені співвісно з резервуаром 1. Рухомий корпус 13 утримується пружиною 14 відносно труби газоакумулятора 10. Отвори 11 розміщені в нижній частині труби газоакумулятора 10 під гострим кутом γ - 30-45° в протилежному соплу напрямку. Сумарна площа отворів в газоакумуляторі 10 дорівнює або більше площі отвору сопла 4. Порошковий вогнегасник працює таким чином. Резервуар 1 вогнегасника заповнюється вогнегасним порошком 2. Потім, через зарядний клапан 3 він та газоакумулятор 10 заповнюються стиснутим газом до створення в них робочого тиску. При виникненні пожежі під дією температури руйнується термочутлива нитка 9 запірнопускового пристрою 5. Шток 8 перестає утримувати рухому втулку 6, яка під дією тиску в резервуарі починає рухатися. Герметична мембрана 7 розривається та звільняє прохід для 1 UA 105433 C2 5 10 15 20 25 30 випуску вогнегасної газопорошкової суміші 2. При досягненні різниці тиску в газоакумуляторі 10 та резервуарі 1 відчиняються зворотні клапани 12 на отворах 11 та виходить газ, що вирівнює тиск в резервуарі 1. Те, що газоакумулятор 10 виконано телескопічним надає можливість регулювання тиску газопорошкової суміші завдяки ступені відкриття зворотних клапанів 12 та збільшенню кількості отворів 11 при зниженні тиску в резервуарі. Це дозволяє гарантовано підтримувати постійний тиск газопорошкової суміші під час її випуску через сопло на осередок пожежі. Сила протитиску газу в газоакумуляторі 10 перевищує силу утримання пружиною 14 рухомого корпуса 13, який переміщується та відкриває наступні в ряду отвори 11, також збільшує витрачання газу з газоакумулятора 10, що і дозволяє підтримувати гарантовано постійний тиск газолорошкової вогиегасної суміші в резервуарі 1 в процесі видавання останньої через сопло 4. Те, що сумарна площа отворів в трубі газоакумулятора 10 рівняється або повинна бути більше площі отвору сопла 4 (наприклад на 10 %) забезпечує подачу газу з газоакумулятра в корпус вогнегасника з гарантованим постійним підпором в ньому, що забезпечує постійну ефективну дальність подачі на осередок пожежі. Направлені униз та назад отвори 11 в трубі газоакумулятора 10 випускають газ, що розпушує залишок вогнегасного порошку 2, який осів на дні корпусу резервуара 1 під час очікування пожежі. Те, що осі отворів 11 спрямовано під гострим кутом у протилежному соплу напрямку, сприяє не тільки розпушуванню залишку порошку, а й упорядженню протитоку газопорошковоі суміші в нижній частині труби газоакумулятора 10, звороту її в напрямку сопла 4 в верхній частині труби газоакумулятора 10, під час чого готується рівномірна суміш, що також підвищує ефективність роботи вогнегасника. Газ закидає порошок назад та через сферичне дно резервуара 1, звертає вперед до сопла 4, зменшуючи залишок та підтримуючи ефективну об'ємну вогнегасну концентрацію газопорошкової вогнегасної суміші в резервуарі. Таке виконання порошкового вогнегасника забезпечує його роботу в безперервному автоматичному режимі із забезпеченням постійної підтримки тиску газопорошковоі вогнегасної суміші в резервуарі та витрат її через сопло з постійною дальністю на пожежу. Якісне розпушування, повна видача вогнегасного порошку з резервуара в сукупності забезпечують підвищення вогнегасної здатності вогнегасника. ФОРМУЛА ВИНАХОДУ 35 40 Порошковий вогнегасник, який включає резервуар, заповнений вогнегасним порошком, що перебуває під тиском стисненого газу, запірно-пусковий пристрій, співвісно розташовані зарядний клапан, сопло для випуску газопорошкової суміші, виконаний у вигляді труби з отворами газоакумулятор, який відрізняється тим, що газоакумулятор виконано телескопічним з розташованими в нижній частині отворами і можливістю збільшення їх кількості та розкриття виконаних під гострим кутом у напрямку запірно-пускового пристрою клапанів в період зниження тиску в резервуарі та подачі газопорошкової суміші до сопла. 2 UA 105433 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
