Вогнегасник порошковий

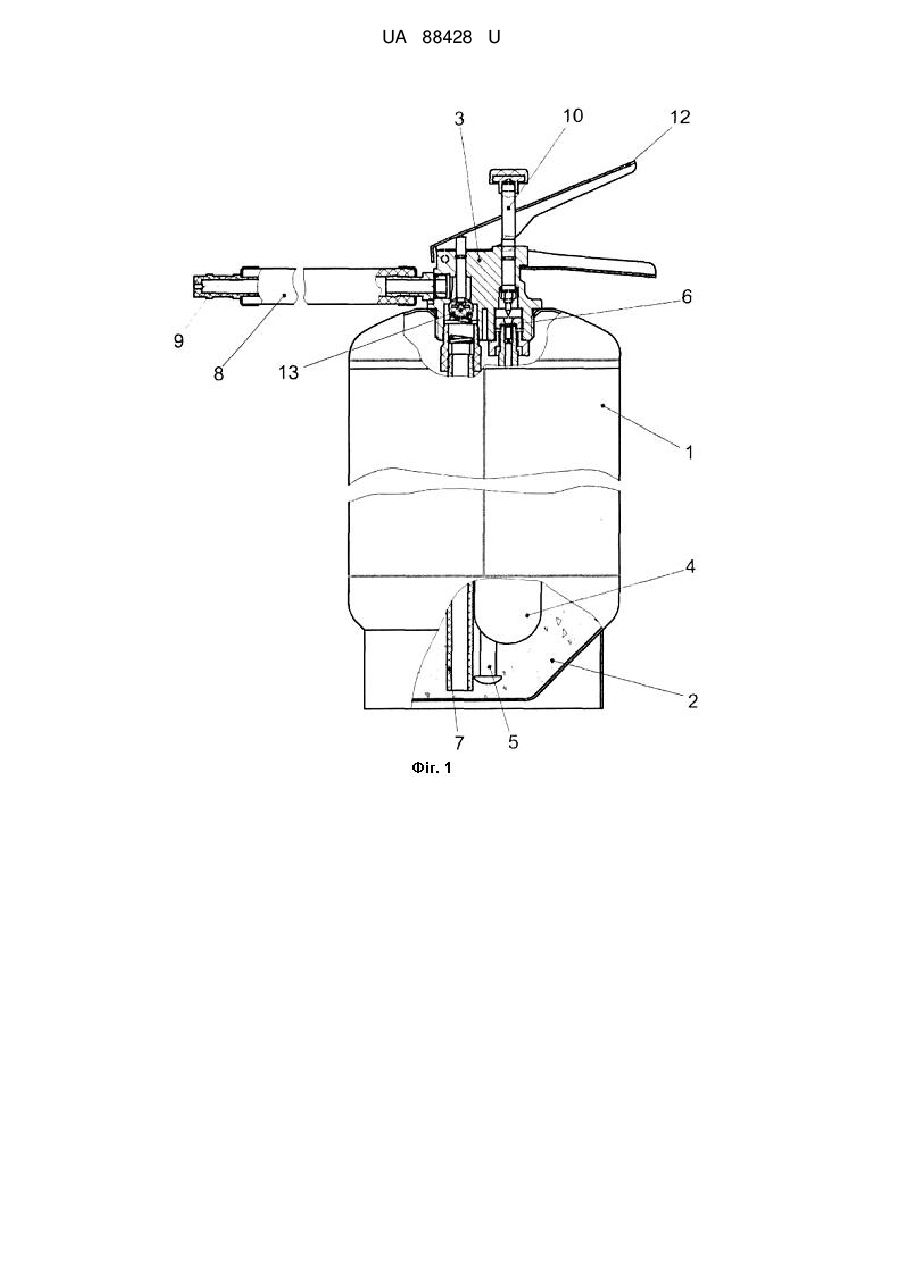

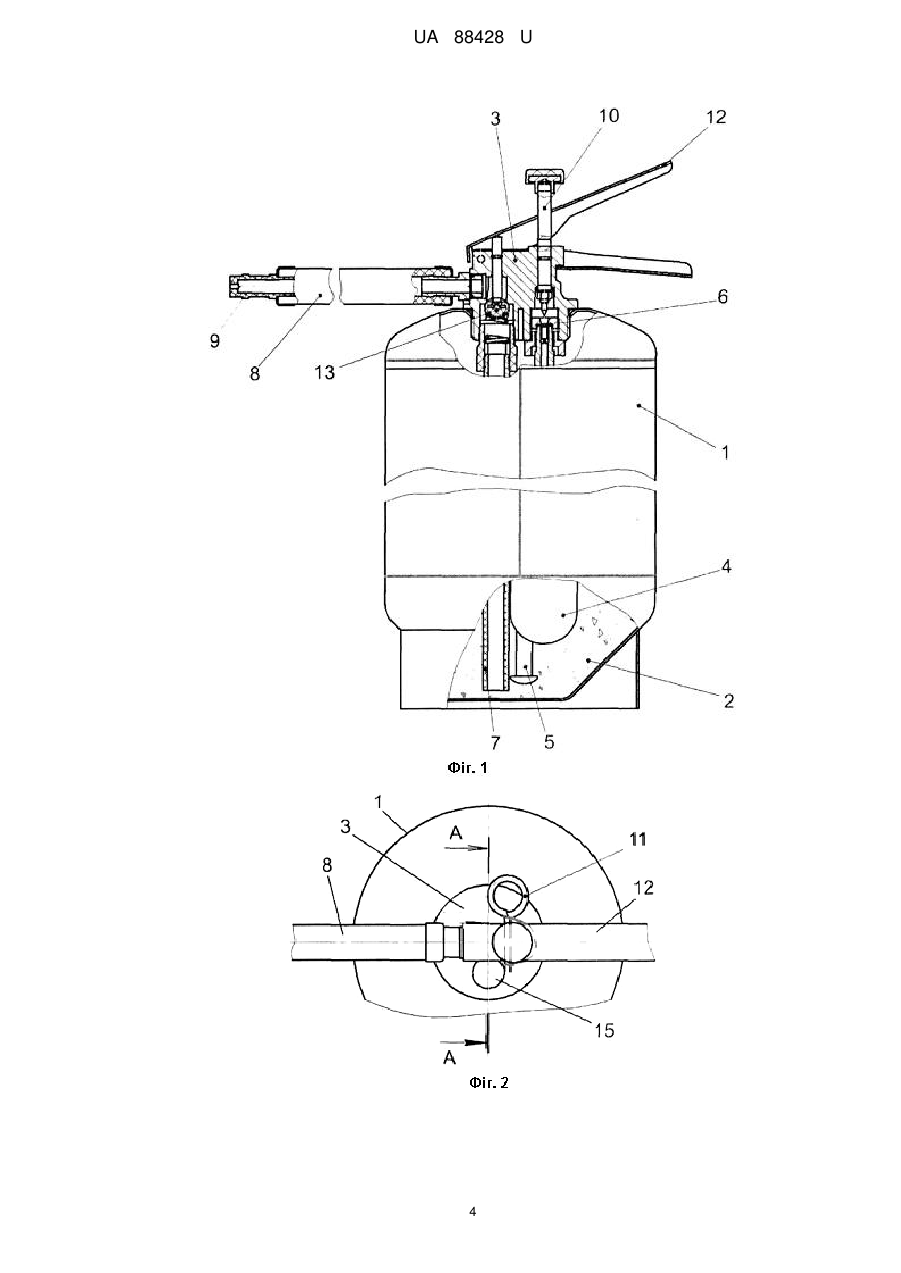

Реферат: Вогнегасник порошковий включає порожнисту ємність з вогнегасним порошком, запірнопусковий пристрій, що виконаний в вигляді головки з засобами розпилювання вогнегасного порошку і управління роботою вогнегасника, яка встановлена в горловині ємності, джерело стиснутого газу і сифонну трубку, які з'єднані з запірно-пусковим пристроєм і розміщені в порожнині ємності. Головка запірно-пускового пристрою виконана з завантажувальним отвором для засипки вогнегасного порошку в порожнину ємності, перекритим знімною пробкою. UA 88428 U (54) ВОГНЕГАСНИК ПОРОШКОВИЙ UA 88428 U UA 88428 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пожежної техніки, зокрема до порошкових вогнегасників, які використовують в різних галузях як первинні засоби гасіння пожеж класу А (твердих речовин), В (рідких речовин), С (газоподібних речовин), гасіння пожеж на електроустановках, що знаходяться під напругою, а також на транспортних засобах, наприклад, як автомобільні вогнегасники. В загальному вигляді порошкові вогнегасники даного типу містять герметичну ємність з вогнегасним порошком і запірно-пусковим пристроєм, генератор стиснутого газу, що з'єднаний з порожниною ємності, засоби подачі вогнегасного порошку до запірно-пускового пристрою, наприклад, сифонну трубку. Робота порошкового вогнегасника заснована на використанні енергії стиснутого газу для аерації і витиснення (викиду) вогнегасного порошку на місце пожежі. Порошкові вогнегасники можуть відрізнятися принципом створення підвищеного тиску в ємності вогнегасника: - вогнегасники, в яких ємність в процесі експлуатації постійно знаходиться під високим тиском, який забезпечують шляхом попереднього закачування стиснутого газу в ємність; - вогнегасники з зовнішнім джерелом стиснутого газу (з балоном стиснутого газу, що розташований за межами ємності вогнегасника і сполучений з порожниною ємності через запірно-пусковий пристрій); - вогнегасники з вбудованим джерелом тиску (з балоном стиснутого газу, що розташований в порожнині ємності вогнегасника і з'єднаний з запірно-пусковим пристроєм). Вогнегасники з вбудованим джерелом тиску вигідно відрізняються від інших компактністю, надійністю і безпечністю в експлуатації, чим пояснюється їх широке використання. Прикладами таких порошкових вогнегасників (аналоги рішенню, що заявляється) є вогнегасники ОПУ-5 і ОПУ-10 з вбудованим газовим (газогенеруючим) джерелом тиску, які виготовляються відповідно з умовами ТУ 4854-167-21352393-97. Указані порошкові вогнегасники виконані в вигляді порожнистої ємності з вогнегасним порошком, запірно-пускового пристрою в вигляді головки з засобами розпилювання вогнегасного порошку і управління роботою вогнегасника, яка встановлена в горловині ємності, джерело стиснутого газу і сифонну трубку, які з'єднані з запірно-пусковим пристроєм і розміщені в порожнині ємності. Загальними ознаками зазначених аналогів і корисної моделі, що заявляється, є: вогнегасник порошковий, який включає порожнисту ємність з вогнегасним порошком, запірно-пусковий пристрій з засобами розпилювання вогнегасного порошку і управління роботою вогнегасника, який встановлений в горловині ємності, джерело стиснутого газу і сифонну трубку, які з'єднані з запірно-пусковим пристроєм і розміщені в порожнині ємності. В таких вогнегасниках установку запірно-пускового пристрою в горловині ємності з балоном стиснутого газу та сифонною трубкою здійснюють після засипки вогнегасного порошку в порожнину ємності. При цьому можливе попадання вогнегасного порошку в місце з'єднання запірно-пускового пристрою з горловиною ємності, що підвищує вірогідність розгерметизації зазначеного з'єднання при роботі вогнегасника. Установка запірно-пускового пристрою в збірці з балоном стиснутого газу та сифонною трубкою після засипки вогнегасного порошку викликає небажане ущільнення порошку. Все зазначене знижує експлуатаційну надійність вогнегасника. Як найближчий аналог вибрано порошковий вогнегасник, що відомий за патентом України на корисну модель № 455, МПК А62С 13/66, дата подання заявки 04.03.1998. Вогнегасник містить порожнисту ємність з вогнегасним порошком в порожнині ємності, запірно-пусковий пристрій, що виконаний в вигляді головки з засобами розпилювання вогнегасного порошку і управління роботою вогнегасника, який встановлений в горловині зазначеної ємності, джерело стиснутого газу і сифонну трубку, які з'єднані з запірно-пусковим пристроєм і розміщені в порожнині ємності. На вхідному кінці сифонної трубкизакріплений патрубок з пружного матеріалу, наприклад з еластичного полімерного матеріалу, який виконаний в вигляді порожнистого зрізаного конусу, менша основа якого з'єднана з вхідним кінцем сифонної трубки, а більша основа прилягає до днища ємності. В патрубку вздовж периметру його більшої основи виконані отвори, які сполучають порожнину ємності з порожниною патрубка. Вогнегасник працює наступним чином. За допомогою запірно-пускового пристрою відкривають джерело стиснутого газу. Газ заповнює під тиском порожнину ємності. Після чого відкривають клапан, що з'єднує сифонну трубку з засобами розпилювання порошку. Газ в суміші з вогнегасним порошком надходить в сифонну трубку і далі через головку запірно-пускового пристрою подається до засобів розпилювання порошку. Так як сифонна трубка і патрубок виконані з пружного матеріалу відбуваються коливання сифонної трубки, що покращує розпушування вогнегасного порошку. 1 UA 88428 U 5 10 15 20 25 30 35 40 45 50 55 60 Загальними ознаками найближчого аналога і корисної моделі, що заявляється, є: вогнегасник порошковий, який включає порожнисту ємність з вогнегасним порошком, запірнопусковий пристрій, що виконаний в вигляді головки з засобами розпилювання вогнегасного порошку і управління роботою вогнегасника, яка встановлена в горловині ємності, джерело стиснутого газу і сифонну трубку, які з'єднані з запірно-пусковим пристроєм і розміщені в порожнині ємності. В конструкції вогнегасника за найближчим аналогом, як і в конструкціях аналогів, установка запірно-пускового пристрою в збірці балоном стиснутого газу та сифонною трубкою в горловину ємності виконується після засипки вогнегасного порошку в порожнину ємності. При цьому вогнегасний порошок може попадати в місце з'єднання запірно-пускового пристрою з горловиною ємності, що підвищує вірогідність розгерметизації зазначеного з'єднання при експлуатації вогнегасника. Крім цього установка запірно-пускового пристрою з балоном стиснутого газу та сифонною трубкою в горловину ємності після засипки вогнегасного порошку викликає небажане ущільнення порошку. Все зазначене знижує експлуатаційну надійність вогнегасника. В основу корисної моделі поставлена задача удосконалення вогнегасника порошкового, в якому конструктивними особливостями виконання забезпечується зниження вірогідності розгерметизації ємності вогнегасника при експлуатації вогнегасника та попереджається ущільнення вогнегасного порошку при зарядці вогнегасника. Поставлена задача вирішується тим, що в вогнегаснику порошковому, який містить порожнисту ємність з вогнегасним порошком, запірно-пусковий пристрій, що виконаний в вигляді головки з засобами розпилювання вогнегасного порошку і управління роботою вогнегасника, яка встановлена в горловині ємності, джерело стиснутого газу і сифонну трубку, які з'єднані з запірно-пусковим пристроєм і розміщені в порожнині ємності, відповідно до корисної моделі, головка запірно-пускового пристрою виконана з завантажувальним отвором для засипки вогнегасного порошку в порожнину ємності, перекритим знімною пробкою. Зазначені ознаки є істотними ознаками корисної моделі. Доцільно знімну пробку встановити в наскрізному каналі головки за допомогою різьбового з'єднання з головкою. Таке виконання є простим і технологічним, дозволяє багатократну перезарядку вогнегасника без роз'єднання запірно-пускового пристрою з горловиною ємності вогнегасника. Доцільно головку запірно-пускового пристрою виконати з високоміцного чавуну з кулеподібним графітом з антикорозійним покриттям або з нержавіючої сталі з антикорозійним покриттям, чим попереджається іскріння, що важливо в умовах використання вогнегасника на підприємствах гірничодобувної промисловості. Доцільно днище порожнистої ємності виконати конічним, що забезпечує повноту виходу вогнегасного порошку з порожнини ємності. Доцільно також як робочий газ в джерелі стиснутого газу використати двоокис вуглецю, що дозволяє підвищити вогнегасну здатність вогнегасника, зменшити розміри балону високого тиску з збереженням заданого тиску в робочому просторі ємності вогнегасника. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у наступному. Так, відмітні ознаки корисної моделі (головка запірно-пускового пристрою виконана з завантажувальним отвором для засипки вогнегасного порошку в порожнину ємності, перекритим знімною пробкою) в сукупності з істотними ознаками, спільними з найближчим аналогом, забезпечують зниження вірогідності розгерметизації ємності вогнегасника при експлуатації вогнегасника та попереджують ущільнення вогнегасного порошку при зарядці вогнегасника. Це пояснюється тим, що виконання головки запірно-пускового пристрою з завантажувальним отвором для засипки вогнегасного порошку в порожнину ємності, який перекритий знімною пробкою, дозволяє виконати засипку вогнегасного порошку в порожнину ємності після установки запірно-пускового пристрою в горловину ємності, що попереджує попадання вогнегасного порошку в місце з'єднання запірно-пускового пристрою з горловиною ємності і знижує вірогідності розгерметизації ємності вогнегасника при його використанні, дозволяє багатократну перезарядку вогнегасника без роз'єднання запірно-пускового пристрою з горловиною ємності вогнегасника, а також попереджує ущільнення вогнегасного порошку при зарядці вогнегасника, що підвищує експлуатаційну надійність вогнегасника. Нижче приводиться опис конструкції вогнегасника, що заявляється, та його робота з посиланнями на креслення, на яких показано: Фіг. 1 - Вогнегасник порошковий, вигляд збоку у розрізі. 2 UA 88428 U 5 10 15 20 25 30 35 40 45 50 55 Фіг. 2 - Вогнегасник порошковий, вигляд зверху Фіг. 3 - Вогнегасник порошковий, розріз А-А на фіг. 2. Вогнегасник порошковий містить порожнисту ємність 1 з вогнегасним порошком 2, запірнопусковий пристрій, що виконаний в вигляді головки 3 з засобами розпилювання вогнегасного порошку 2 і управління роботою вогнегасника, джерело стиснутого газу в вигляді балона 4 високого тиску з напірною трубкою 5, заповненого двоокисом вуглецю і перекритого мембраною 6, а також сифонну трубку 7, які розміщені в порожнині ємності 1, сполучені з порожниною ємності 1 і з'єднані з засобами управління роботою вогнегасника. Днище порожнистої ємності 1 виконане конічним для збільшення повноти виходу вогнегасного порошку. Засоби розпилювання вогнегасного порошку 2 виконані в вигляді рукава 8 з розпилювальною насадкою 9, який з'єднаний з головкою 3 запірно-пускового пристрою. Засоби управління роботою вогнегасника включають пробійник 10 з чекою 11, який виконаний з можливістю руйнування мембрани 6 балона 4 при включенні вогнегасника в роботу, і ручного важеля 12 управління клапаном 13 (відкрито-закрито), який з'єднує сифонну трубку 7 з рукавом 8 засобів розпилювання вогнегасного порошку 2. Головка 3 запірно-пускового пристрою встановлена в горловині ємності 1 і виконана з завантажувальним отвором 14 для засипки вогнегасного порошку 2 в порожнину ємності 1, перекритим знімною пробкою 15. Знімна пробка 15 встановлена в наскрізному каналі 14 головки 3 за допомогою різьбового з'єднання з головкою 3. Головка 3 запірно-пускового пристрою виконана з високоміцного чавуну з кулеподібним графітом з антикорозійним покриттям або з нержавіючої сталі з антикорозійним покриттям, що попереджує іскріння (важливо при використанні вогнегасника на підприємствах гірничодобувної промисловості). Як робочий газ в джерелі стиснутого газу (в балоні 4) використано двоокис вуглецю. Вогнегасник порошковий, що заявляється, працює наступним чином. Вогнегасник встановлюють на тверду поверхню, висмикують чеку 11, яка блокує переміщення пробійника 10 і важеля 12. Натискують до упору на пробійник 10. При цьому пробивається мембрана 6 балона 4 і двоокис вуглецю через напірну трубку 5 заповнює під тиском порожнину ємності 1. Вогнегасник готовий до роботи. Рукав 8 направляють на місце горіння. При натисненні на важіль 12 клапан 13 рухається вниз і відкриває отвір в головці 3 запірно-пускового пристрою. Вогнегасний порошок 2, що знаходиться під тиском двоокису вуглецю, проходить по сифоновій трубці 7 через головку 3 в рукав 8 і далі до місця пожежі. Конструктивні особливості огнегасника порошкового, що заявляється, забезпечують зниження вірогідності розгерметизації ємності вогнегасника при його використанні, можливість багатократної перезарядки вогнегасника без роз'єднання запірно-пускового пристрою з горловиною ємності вогнегасника, попереджують ущільнення вогнегасного порошку при зарядці вогнегасника, що підвищує його експлуатаційну надійність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Вогнегасник порошковий, який включає порожнисту ємність з вогнегасним порошком, запірнопусковий пристрій, що виконаний в вигляді головки з засобами розпилювання вогнегасного порошку і управління роботою вогнегасника, яка встановлена в горловині ємності, джерело стиснутого газу і сифонну трубку, які з'єднані з запірно-пусковим пристроєм і розміщені в порожнині ємності, який відрізняється тим, що головка запірно-пускового пристрою виконана з завантажувальним отвором для засипки вогнегасного порошку в порожнину ємності, перекритим знімною пробкою. 2. Вогнегасник за п. 1, який відрізняється тим, що знімна пробка встановлена в наскрізному каналі головки за допомогою різьбового з'єднання з головкою. 3. Вогнегасник за п. 1, який відрізняється тим, що головка запірно-пускового пристрою виконана з високоміцного чавуну з кулеподібним графітом з антикорозійним покриттям або з нержавіючої сталі з антикорозійним покриттям. 4. Вогнегасник за п. 1, який відрізняється тим, що днище порожнистої ємності виконане конічним. 5. Вогнегасник за п. 1, який відрізняється тим, що як робочий газ в джерелі стиснутого газу використано двоокис вуглецю. 3 UA 88428 U 4 UA 88428 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
