Пристрій червоного і ультрафіолетового випромінювання портативний

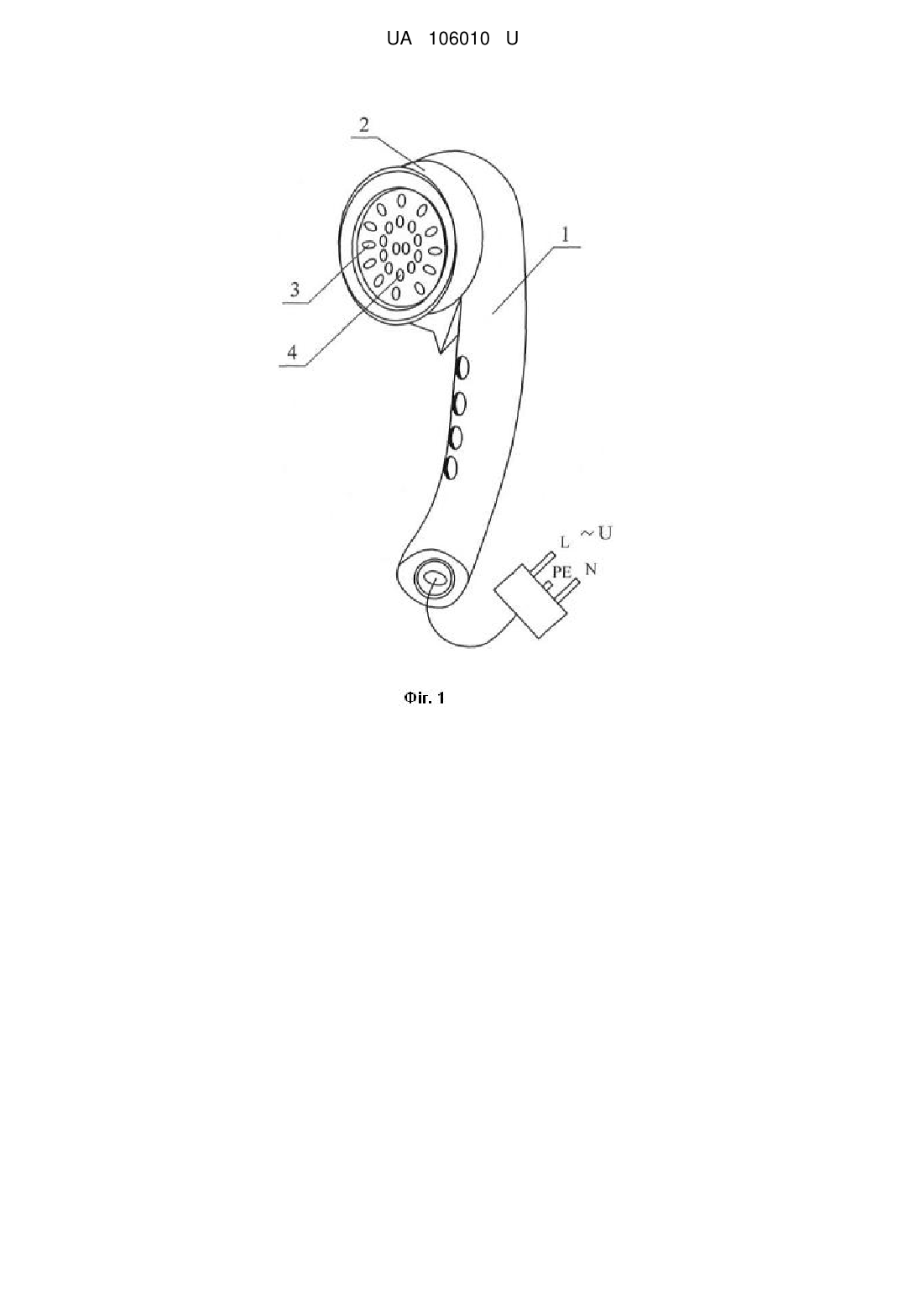

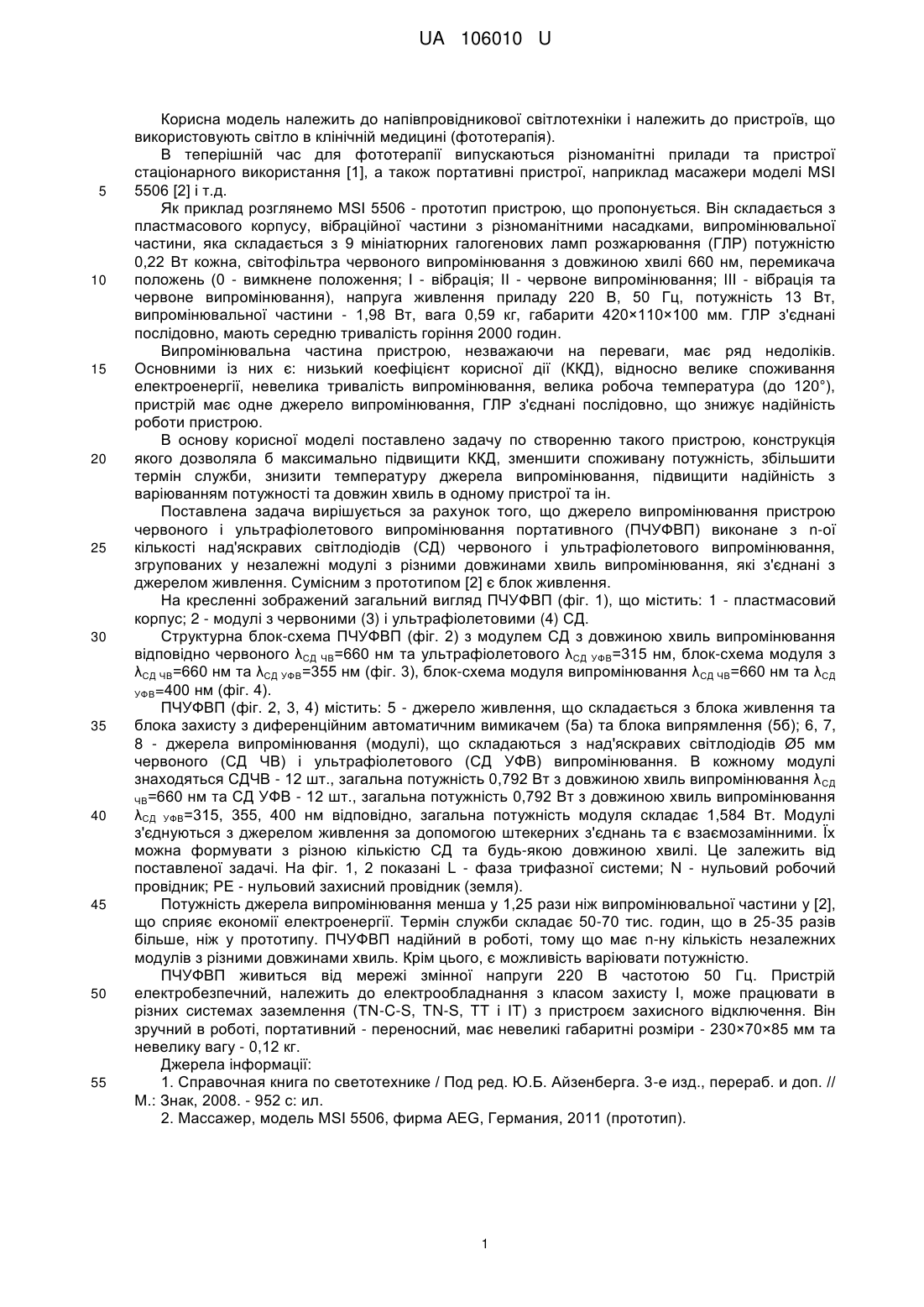

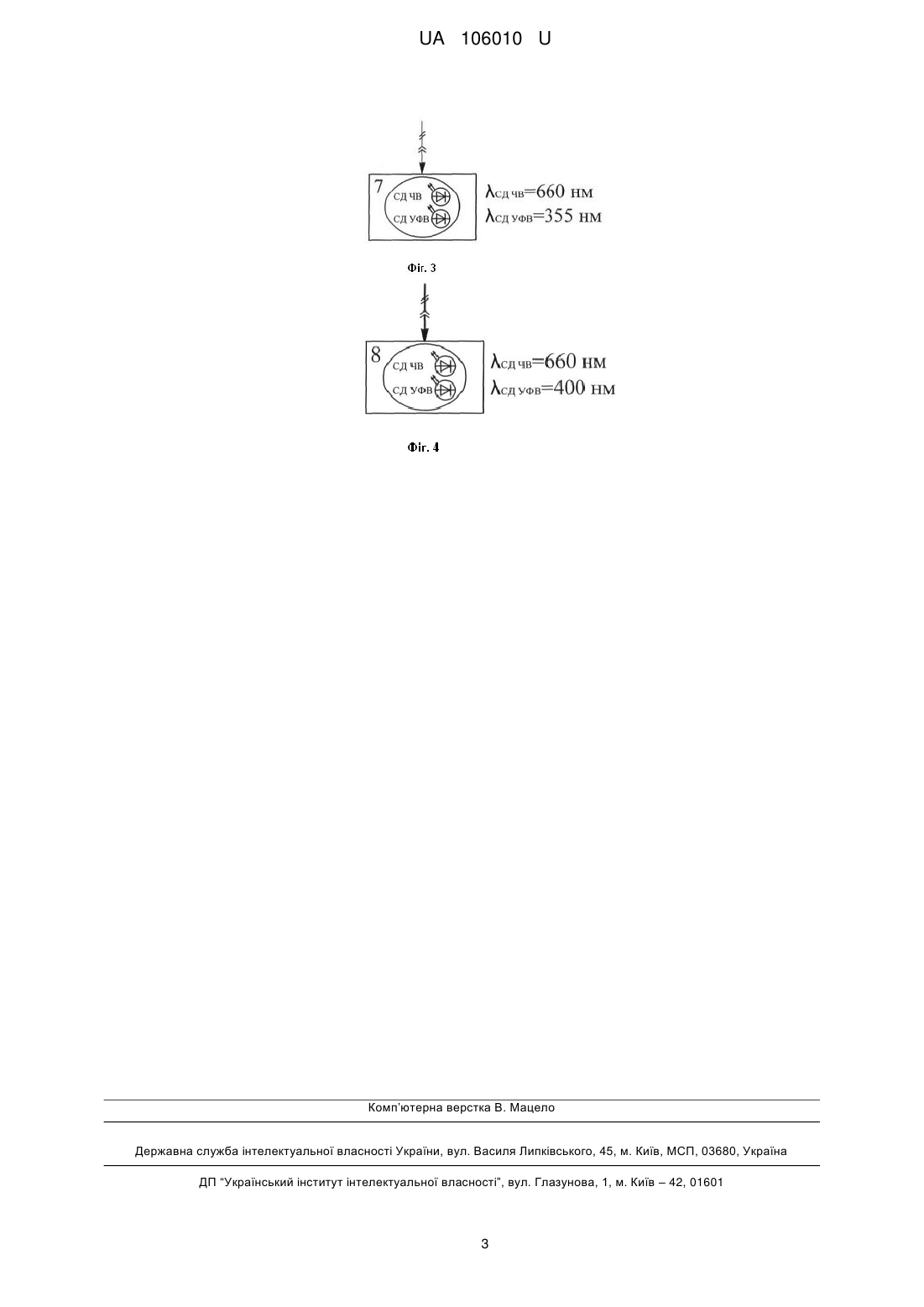

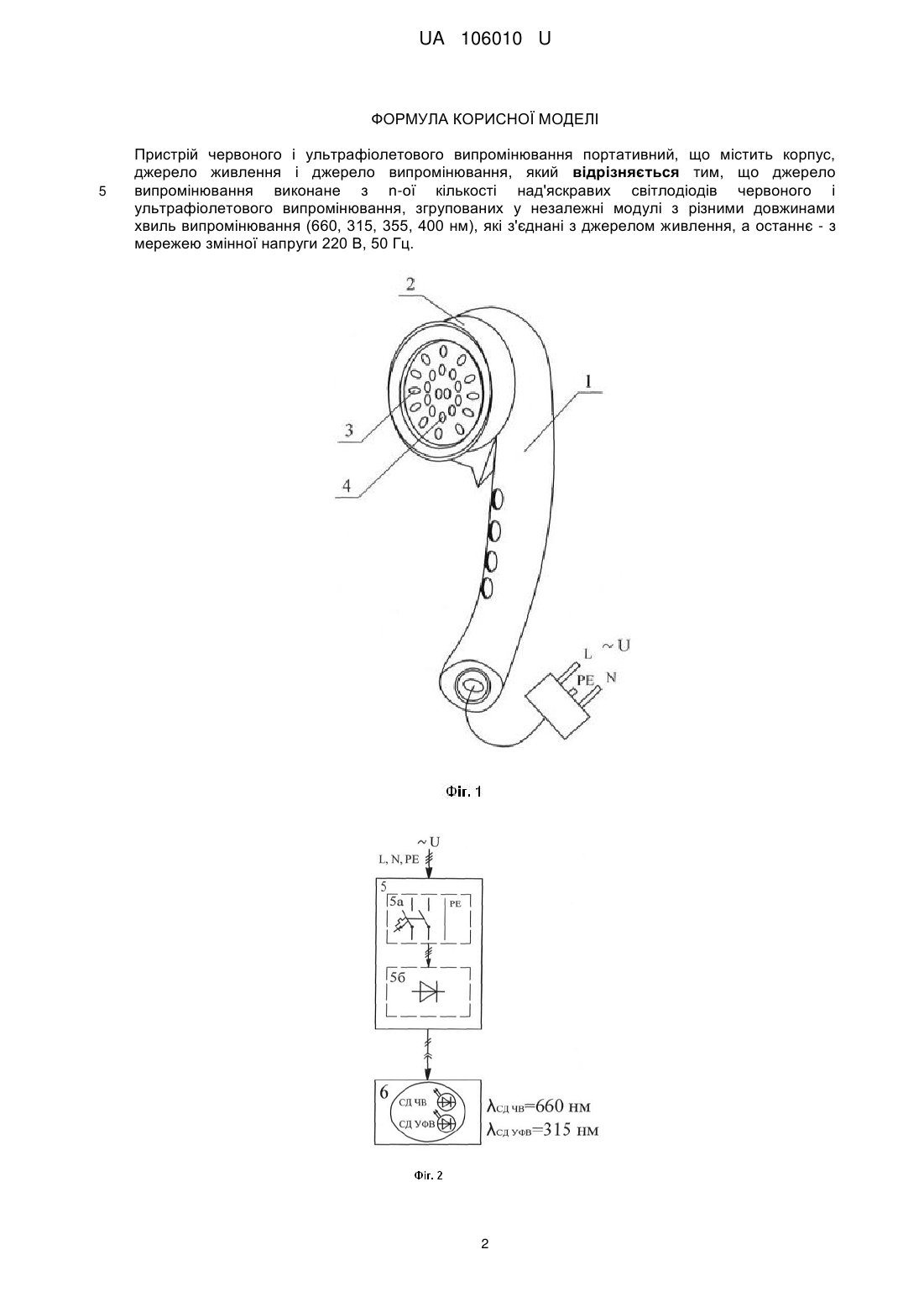

Реферат: Пристрій червоного і ультрафіолетового випромінювання портативний містить корпус, джерело живлення і джерело випромінювання. Джерело випромінювання виконане з n-ої кількості над'яскравих світлодіодів червоного і ультрафіолетового випромінювання, згрупованих у незалежні модулі з різними довжинами хвиль випромінювання (660, 315, 355, 400 нм), які з'єднані з джерелом живлення, а останнє - з мережею змінної напруги 220 В, 50 Гц. UA 106010 U (54) ПРИСТРІЙ ЧЕРВОНОГО І УЛЬТРАФІОЛЕТОВОГО ВИПРОМІНЮВАННЯ ПОРТАТИВНИЙ UA 106010 U UA 106010 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до напівпровідникової світлотехніки і належить до пристроїв, що використовують світло в клінічній медицині (фототерапія). В теперішній час для фототерапії випускаються різноманітні прилади та пристрої стаціонарного використання [1], а також портативні пристрої, наприклад масажери моделі MSI 5506 [2] і т.д. Як приклад розглянемо MSI 5506 - прототип пристрою, що пропонується. Він складається з пластмасового корпусу, вібраційної частини з різноманітними насадками, випромінювальної частини, яка складається з 9 мініатюрних галогенових ламп розжарювання (ГЛР) потужністю 0,22 Вт кожна, світофільтра червоного випромінювання з довжиною хвилі 660 нм, перемикача положень (0 - вимкнене положення; І - вібрація; II - червоне випромінювання; III - вібрація та червоне випромінювання), напруга живлення приладу 220 В, 50 Гц, потужність 13 Вт, випромінювальної частини - 1,98 Вт, вага 0,59 кг, габарити 420×110×100 мм. ГЛР з'єднані послідовно, мають середню тривалість горіння 2000 годин. Випромінювальна частина пристрою, незважаючи на переваги, має ряд недоліків. Основними із них є: низький коефіцієнт корисної дії (ККД), відносно велике споживання електроенергії, невелика тривалість випромінювання, велика робоча температура (до 120°), пристрій має одне джерело випромінювання, ГЛР з'єднані послідовно, що знижує надійність роботи пристрою. В основу корисної моделі поставлено задачу по створенню такого пристрою, конструкція якого дозволяла б максимально підвищити ККД, зменшити споживану потужність, збільшити термін служби, знизити температуру джерела випромінювання, підвищити надійність з варіюванням потужності та довжин хвиль в одному пристрої та ін. Поставлена задача вирішується за рахунок того, що джерело випромінювання пристрою червоного і ультрафіолетового випромінювання портативного (ПЧУФВП) виконане з n-ої кількості над'яскравих світлодіодів (СД) червоного і ультрафіолетового випромінювання, згрупованих у незалежні модулі з різними довжинами хвиль випромінювання, які з'єднані з джерелом живлення. Сумісним з прототипом [2] є блок живлення. На кресленні зображений загальний вигляд ПЧУФВП (фіг. 1), що містить: 1 - пластмасовий корпус; 2 - модулі з червоними (3) і ультрафіолетовими (4) СД. Структурна блок-схема ПЧУФВП (фіг. 2) з модулем СД з довжиною хвиль випромінювання відповідно червоного λСД ЧВ=660 нм та ультрафіолетового λСД УФВ=315 нм, блок-схема модуля з λСД ЧВ=660 нм та λСД УФВ=355 нм (фіг. 3), блок-схема модуля випромінювання λСД ЧВ=660 нм та λСД УФВ=400 нм (фіг. 4). ПЧУФВП (фіг. 2, 3, 4) містить: 5 - джерело живлення, що складається з блока живлення та блока захисту з диференційним автоматичним вимикачем (5а) та блока випрямлення (5б); 6, 7, 8 - джерела випромінювання (модулі), що складаються з над'яскравих світлодіодів Ø5 мм червоного (СД ЧВ) і ультрафіолетового (СД УФВ) випромінювання. В кожному модулі знаходяться СДЧВ - 12 шт., загальна потужність 0,792 Вт з довжиною хвиль випромінювання λ СД ЧВ=660 нм та СД УФВ - 12 шт., загальна потужність 0,792 Вт з довжиною хвиль випромінювання λСД УФВ=315, 355, 400 нм відповідно, загальна потужність модуля складає 1,584 Вт. Модулі з'єднуються з джерелом живлення за допомогою штекерних з'єднань та є взаємозамінними. Їх можна формувати з різною кількістю СД та будь-якою довжиною хвилі. Це залежить від поставленої задачі. На фіг. 1, 2 показані L - фаза трифазної системи; N - нульовий робочий провідник; РЕ - нульовий захисний провідник (земля). Потужність джерела випромінювання менша у 1,25 рази ніж випромінювальної частини у [2], що сприяє економії електроенергії. Термін служби складає 50-70 тис. годин, що в 25-35 разів більше, ніж у прототипу. ПЧУФВП надійний в роботі, тому що має n-ну кількість незалежних модулів з різними довжинами хвиль. Крім цього, є можливість варіювати потужністю. ПЧУФВП живиться від мережі змінної напруги 220 В частотою 50 Гц. Пристрій електробезпечний, належить до електрообладнання з класом захисту І, може працювати в різних системах заземлення (TN-C-S, TN-S, ТТ і IT) з пристроєм захисного відключення. Він зручний в роботі, портативний - переносний, має невеликі габаритні розміри - 230×70×85 мм та невелику вагу - 0,12 кг. Джерела інформації: 1. Справочная книга по светотехнике / Под ред. Ю.Б. Айзенберга. 3-е изд., перераб. и доп. // М.: Знак, 2008. - 952 с: ил. 2. Массажер, модель MSI 5506, фирма AEG, Германия, 2011 (прототип). 1 UA 106010 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій червоного і ультрафіолетового випромінювання портативний, що містить корпус, джерело живлення і джерело випромінювання, який відрізняється тим, що джерело випромінювання виконане з n-ої кількості над'яскравих світлодіодів червоного і ультрафіолетового випромінювання, згрупованих у незалежні модулі з різними довжинами хвиль випромінювання (660, 315, 355, 400 нм), які з'єднані з джерелом живлення, а останнє - з мережею змінної напруги 220 В, 50 Гц. 2 UA 106010 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
