Поперечний транспортер

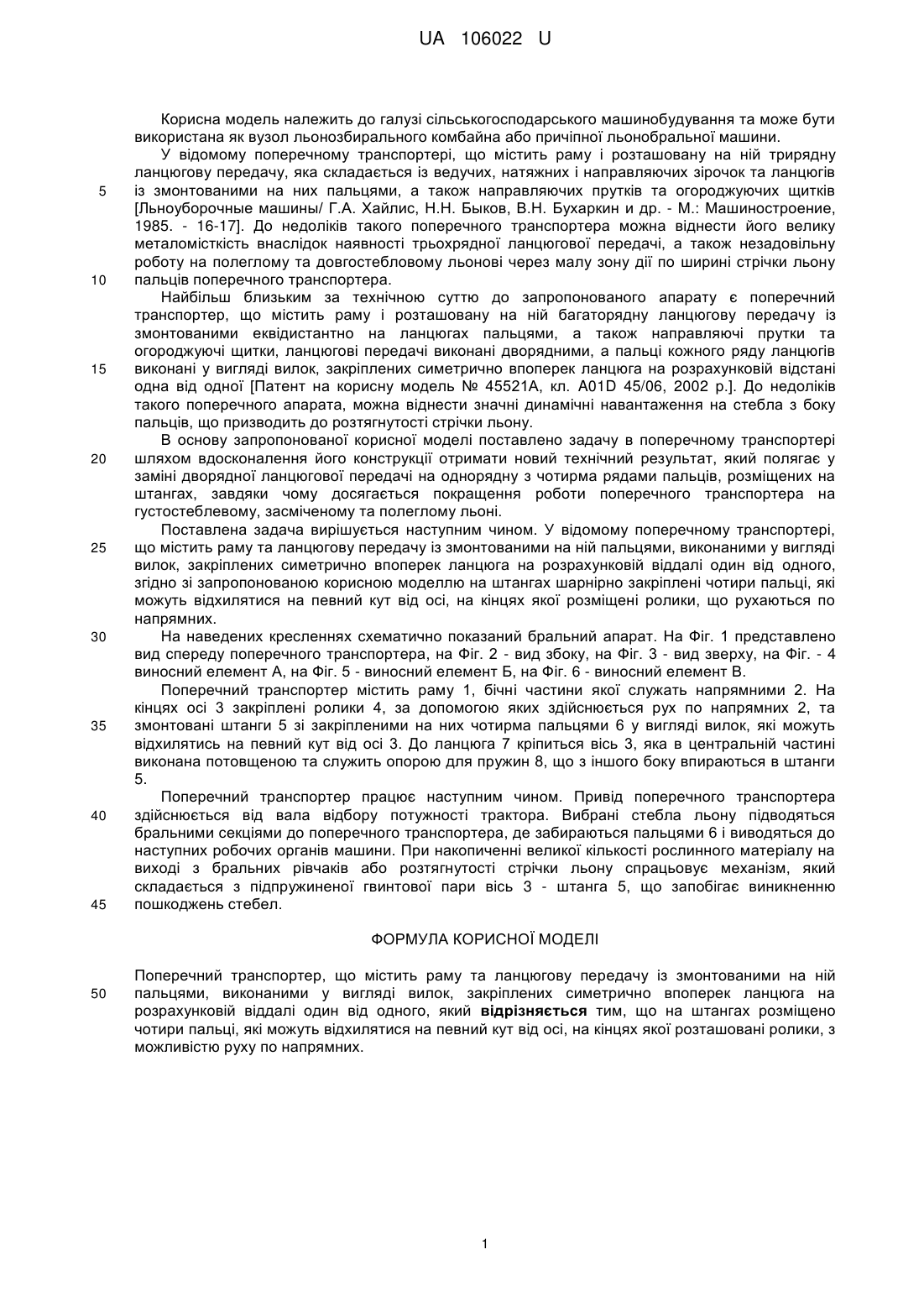

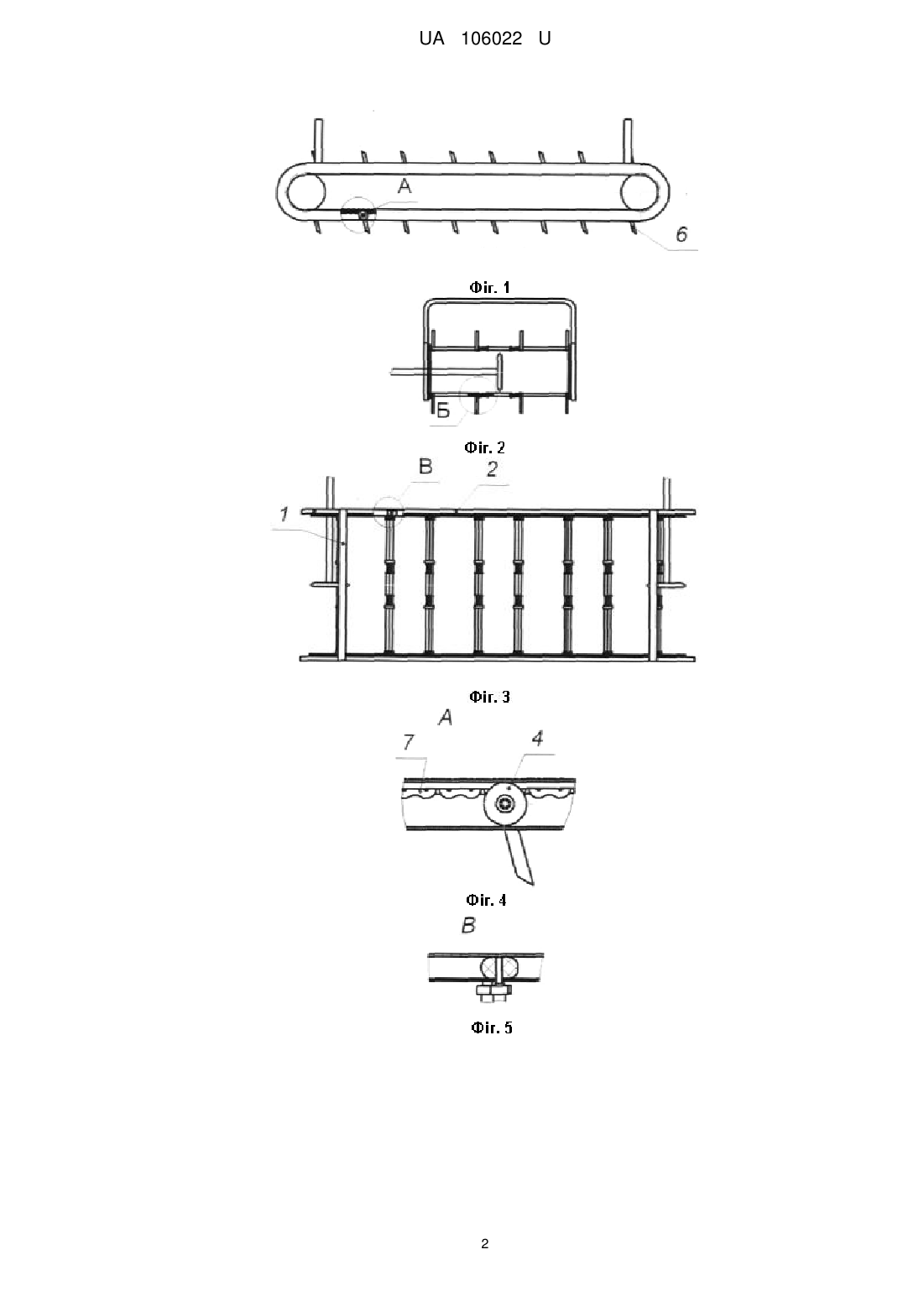

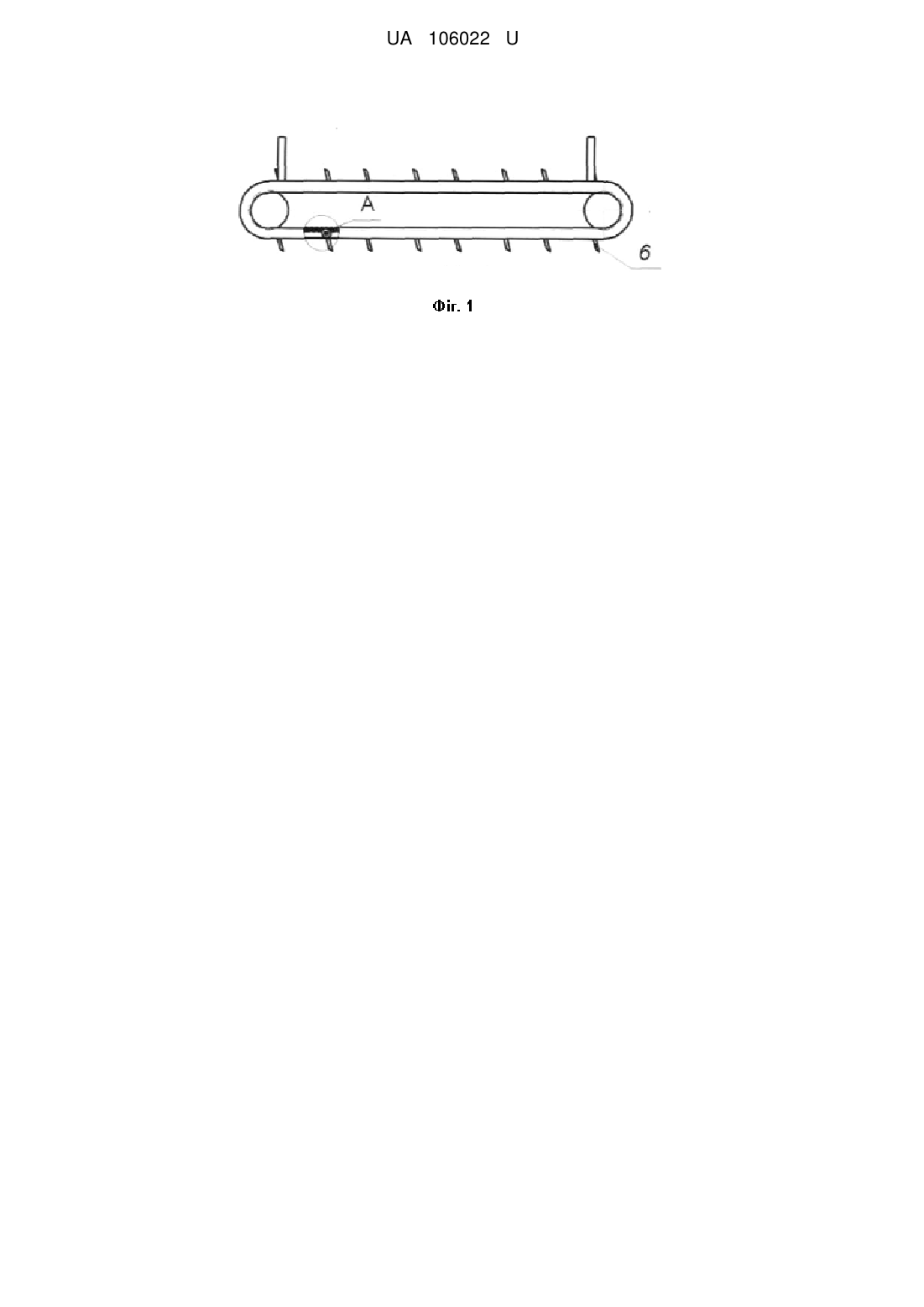

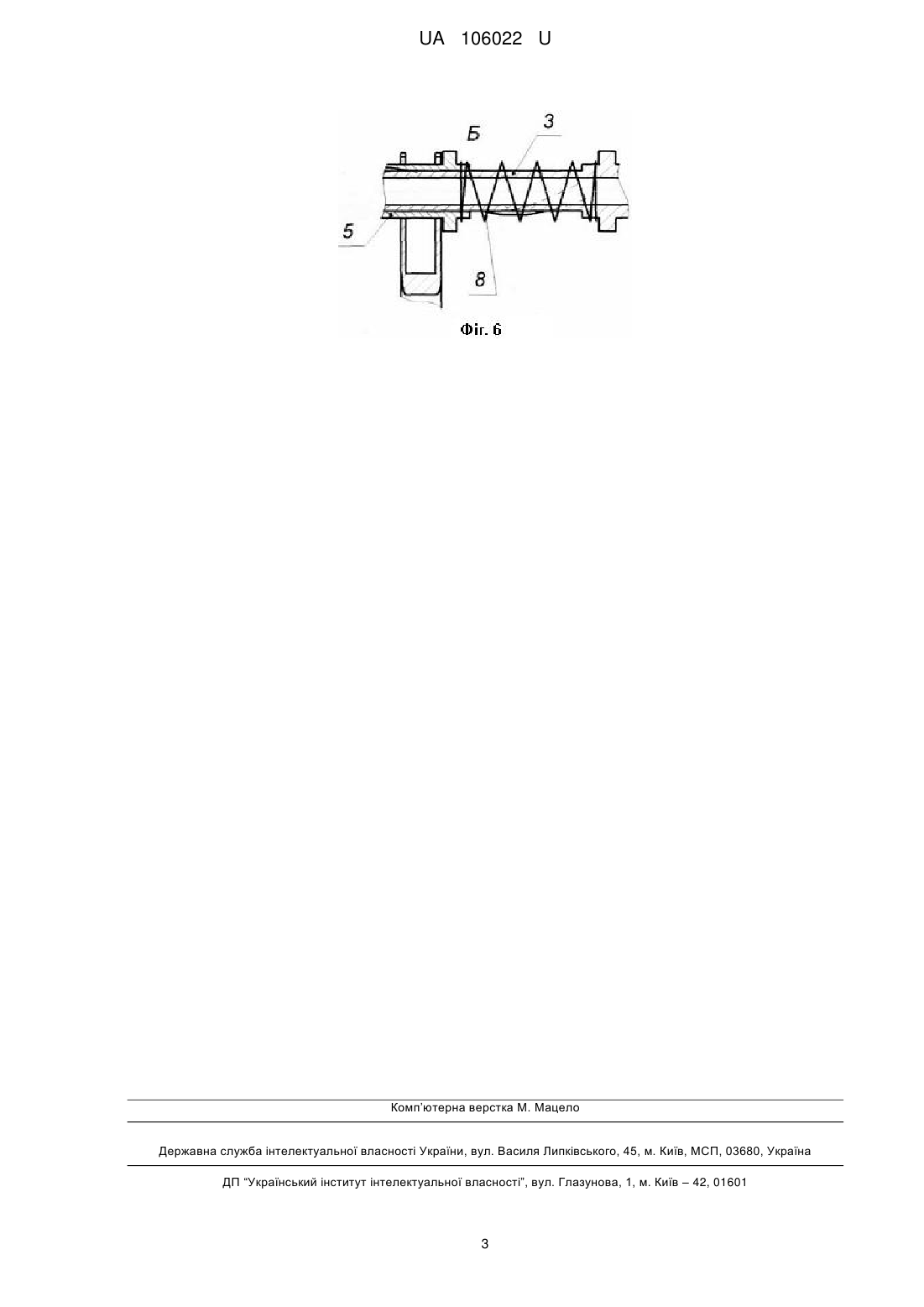

Реферат: UA 106022 U UA 106022 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування та може бути використана як вузол льонозбирального комбайна або причіпної льонобральної машини. У відомому поперечному транспортері, що містить раму і розташовану на ній трирядну ланцюгову передачу, яка складається із ведучих, натяжних і направляючих зірочок та ланцюгів із змонтованими на них пальцями, а також направляючих прутків та огороджуючих щитків [Льноуборочные машины/ Г.А. Хайлис, Н.Н. Быков, В.Н. Бухаркин и др. - М.: Машиностроение, 1985. - 16-17]. До недоліків такого поперечного транспортера можна віднести його велику металомісткість внаслідок наявності трьохрядної ланцюгової передачі, а також незадовільну роботу на полеглому та довгостебловому льонові через малу зону дії по ширині стрічки льону пальців поперечного транспортера. Найбільш близьким за технічною суттю до запропонованого апарату є поперечний транспортер, що містить раму і розташовану на ній багаторядну ланцюгову передачу із змонтованими еквідистантно на ланцюгах пальцями, а також направляючі прутки та огороджуючі щитки, ланцюгові передачі виконані дворядними, а пальці кожного ряду ланцюгів виконані у вигляді вилок, закріплених симетрично впоперек ланцюга на розрахунковій відстані одна від одної [Патент на корисну модель № 45521А, кл. A01D 45/06, 2002 р.]. До недоліків такого поперечного апарата, можна віднести значні динамічні навантаження на стебла з боку пальців, що призводить до розтягнутості стрічки льону. В основу запропонованої корисної моделі поставлено задачу в поперечному транспортері шляхом вдосконалення його конструкції отримати новий технічний результат, який полягає у заміні дворядної ланцюгової передачі на однорядну з чотирма рядами пальців, розміщених на штангах, завдяки чому досягається покращення роботи поперечного транспортера на густостеблевому, засміченому та полеглому льоні. Поставлена задача вирішується наступним чином. У відомому поперечному транспортері, що містить раму та ланцюгову передачу із змонтованими на ній пальцями, виконаними у вигляді вилок, закріплених симетрично впоперек ланцюга на розрахунковій віддалі один від одного, згідно зі запропонованою корисною моделлю на штангах шарнірно закріплені чотири пальці, які можуть відхилятися на певний кут від осі, на кінцях якої розміщені ролики, що рухаються по напрямних. На наведених кресленнях схематично показаний бральний апарат. На Фіг. 1 представлено вид спереду поперечного транспортера, на Фіг. 2 - вид збоку, на Фіг. 3 - вид зверху, на Фіг. - 4 виносний елемент А, на Фіг. 5 - виносний елемент Б, на Фіг. 6 - виносний елемент В. Поперечний транспортер містить раму 1, бічні частини якої служать напрямними 2. На кінцях осі 3 закріплені ролики 4, за допомогою яких здійснюється рух по напрямних 2, та змонтовані штанги 5 зі закріпленими на них чотирма пальцями 6 у вигляді вилок, які можуть відхилятись на певний кут від осі 3. До ланцюга 7 кріпиться вісь 3, яка в центральній частині виконана потовщеною та служить опорою для пружин 8, що з іншого боку впираються в штанги 5. Поперечний транспортер працює наступним чином. Привід поперечного транспортера здійснюється від вала відбору потужності трактора. Вибрані стебла льону підводяться бральними секціями до поперечного транспортера, де забираються пальцями 6 і виводяться до наступних робочих органів машини. При накопиченні великої кількості рослинного матеріалу на виході з бральних рівчаків або розтягнутості стрічки льону спрацьовує механізм, який складається з підпружиненої гвинтової пари вісь 3 - штанга 5, що запобігає виникненню пошкоджень стебел. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Поперечний транспортер, що містить раму та ланцюгову передачу із змонтованими на ній пальцями, виконаними у вигляді вилок, закріплених симетрично впоперек ланцюга на розрахунковій віддалі один від одного, який відрізняється тим, що на штангах розміщено чотири пальці, які можуть відхилятися на певний кут від осі, на кінцях якої розташовані ролики, з можливістю руху по напрямних. 1 UA 106022 U 2 UA 106022 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
