Тренажер для відпрацювання ударів “тву-2″

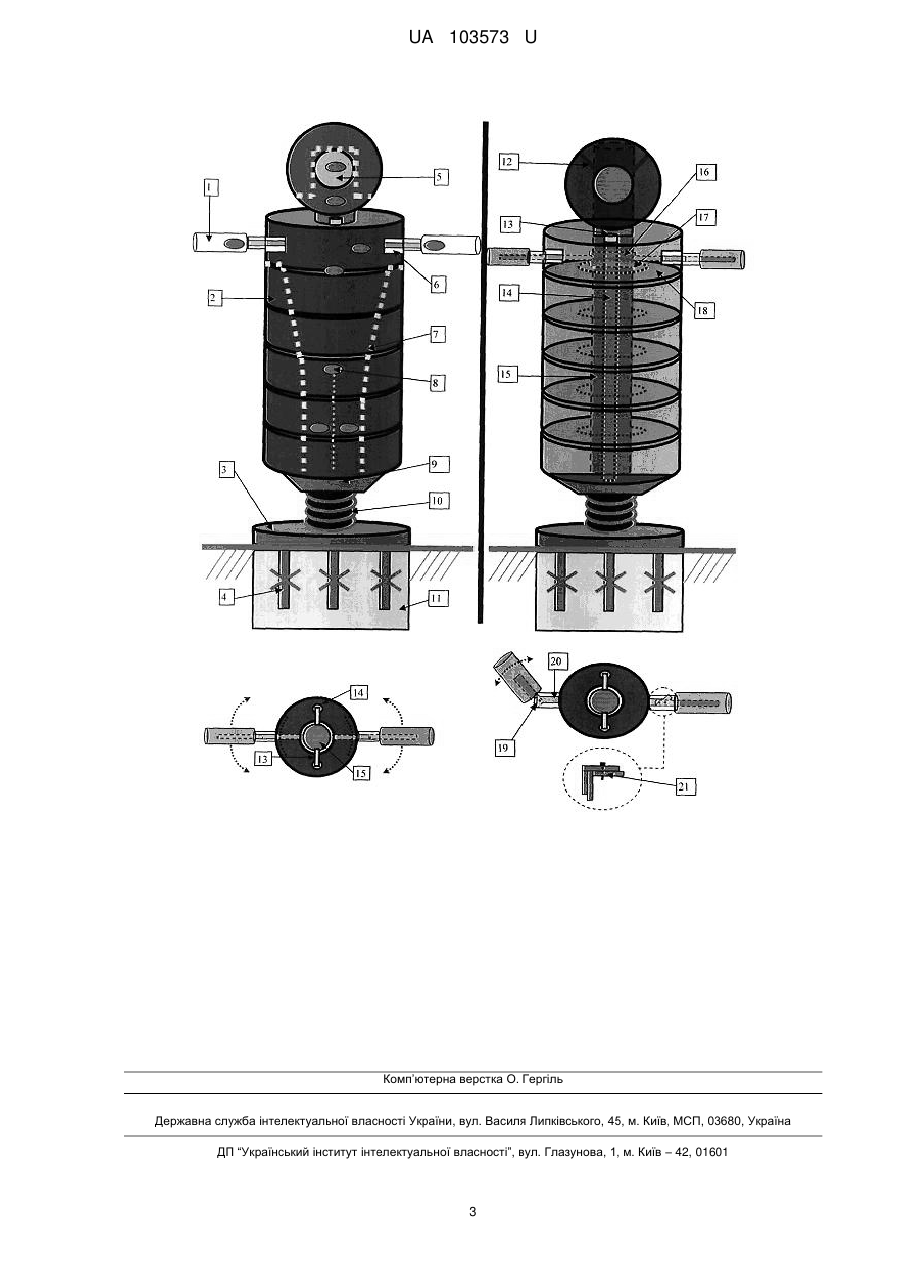

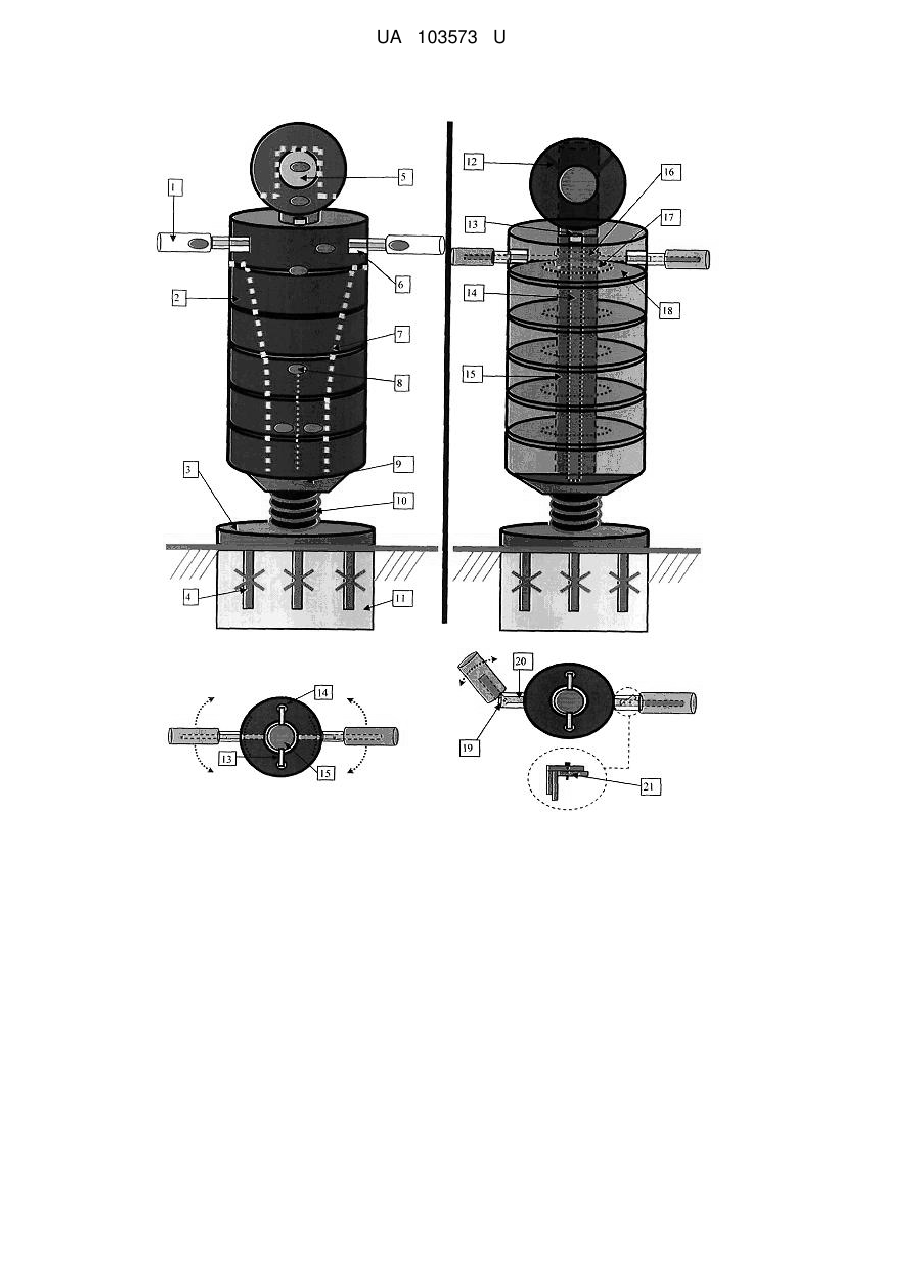

Реферат: Тренажер для відпрацювання ударів "ТВУ-2" містить спільне м'яке гумове покриття макета (покришки), окремий (рухомий) імітатор верхніх кінцівок, металеву платформу для кріплення до бетону або дерев'яної підлоги, труби для кращого утримування у бетоні, дерев'яну основу, обшиту м'яким матеріалом (гума, поролон), отвір для руху імітатора верхніх кінцівок, макет людини, точки, які імітують больові та життєво важливі місця людини, металеву підставку для макета, пружину, бетонну основу, ребра жорсткості, металеві труби для скріплення осей макета, вертикальні осі макета, основну вертикальну вісь, втулку, тримачі втулки, додаткове гумове покриття (покришка) для підвищення заходів безпеки. Додатково містить імітатор верхніх кінцівок, положення (конструкцію) якого можливо змінювати відповідно до різновиду захисних дій та додаткове захисне покриття на окремому (рухомому) імітаторі верхніх кінцівок для підвищення заходів безпеки. UA 103573 U (54) ТРЕНАЖЕР ДЛЯ ВІДПРАЦЮВАННЯ УДАРІВ "ТВУ-2" UA 103573 U UA 103573 U 5 10 15 20 25 30 35 40 45 50 55 60 Тренажер для відпрацювання ударів "ТВУ-2" належить до галузі забезпечення фізичного виховання та спорту. Відомий тренажер для відпрацювання елементів рукопашного бою (№ 60415 МПК (2011) А63В 69/00, Тренажер для відпрацювання елементів рукопашного бою /Попович О.І., Федак С.С. //Заявка № U201009679 від 02.08.2010 року. Опубліковано 25.06.2011 року, бюл. № 12. Україна), що містить металеві труби для скріплення осей макета, вертикальні осі макета, точки, які імітують больові та життєво важливі місця людини, металеву підставку для макета, пружину для імітації руху та пересування супротивника, металеву платформу для кріплення до бетону або дерев'яної підлоги (у спортивному залі). Відомий також тренажер для відпрацювання ударів ногами та руками (№ 80670 МПК (2013) А63В 69/00, Тренажер для відпрацювання ударів ногами та руками /Федак С.С., Стадник В.В., Правдюк С.О. //Заявка № U201213792 від 03.12.2012 року. Опубліковано 10.06.2013 року, бюл. № 11. Україна), що містить окремий (рухомий) імітатор верхніх кінцівок, що дозволяє виконувати прийоми захисту (ухили, відбиви, блоки), м'яке гумове покриття макета (покришки), що надає можливість відпрацьовувати техніку ударів руками, ногами та зброєю (ножем, малою лопатою, автоматом, палицею), пружину для імітації руху та пересування противника, металеву платформу, завдяки якій тренажер можна встановлювати на спортивних майданчиках та закритих спорудах (спортивних залах). Найбільш близьким до тренажера, що заявляється, є тренажер для відпрацювання ударів "ТВУ-1" (№ 92780 МПК (2014.01) А63В 69/00, Тренажер для відпрацювання ударів "ТВУ-1" /Федак С.С., Федак Г.О., Стадник В.В., Поцілуйко П.В. //Заявка № u2013146649 від 16.12.2013 року. Опубліковано 10.09.2014 року, бюл. № 17. Україна), що містить м'яке гумове покриття макета (покришки), металеві труби для скріплення осей макета, 2-і вертикальні осі макета, точки, які імітують больові та життєво важливі місця людини, металеву підставку для макета, пружину для імітації руху та пересування супротивника, металеву платформу для кріплення до бетону або дерев'яної підлоги (у спортивному залі), окремий (рухомий) імітатор верхніх кінцівок, додаткове гумове покриття (покришку) на імітаторі верхніх кінцівок. Але в даному тренажері імітатор верхніх кінцівок виготовлений з цільної труби, що не дозволяє змінювати його положення. В основу корисної моделі поставлено задачу створити тренажер для відпрацювання ударів "ТВУ-2", в якому виконання відомих елементів і введення нових дозволить: 1) відпрацьовувати техніку практично всіх атакуючих і контратакуючих ударів руками, ногами та зброєю під час ведення рукопашної сутички проти умовного противника; 2) використовувати зброю (ніж, малу лопату, автомат, палицю); 3) використовувати тренажер на спортивних майданчиках та у закритих спорудах (спортивних залах), завдяки металевій платформі для кріплення до бетону або дерев'яної підлоги; 4) виконувати пересування під час ведення сутички, завдяки рухомій частині тренажера; 5) виконувати ухили, відбиви, блоки при ударах руками, завдяки використанню окремого (рухомого) імітатора верхніх кінцівок; 6) відпрацьовувати ухили, відбиви та блоки на різних дистанціях (відстанях до тренажера), завдяки зміні положення (конструкції) імітатора верхніх кінцівок, що своєю чергою збільшить різновиди виконання даних захисних дій; 7) забезпечити мінімальні матеріальні витрати для виготовлення тренажера; 8) відпрацьовувати техніку атакуючих і контратакуючих ударів руками з високим підтриманням заходів безпеки. Поставлена задача вирішується тим, що тренажер для відпрацювання ударів "ТВУ-2", містить м'яке гумове покриття (покришки), металеві труби для скріплення осей макета, 2-і вертикальні осі макета, точки, які імітують больові та життєво важливі місця людини, металеву підставку для макета, пружину для імітації руху та пересування противника, металеву платформу для кріплення до бетону або дерев'яної підлоги (у спортивному залі), гумове покриття (покришку) на імітаторі верхніх кінцівок, окремий (рухомий) імітатор верхніх кінцівок, положення (конструкцію) якого можливо змінювати відповідно до різновиду захисних дій, додаткове захисне покриття на імітаторі верхніх кінцівок. На кресленні показано загальний вигляд тренажера для відпрацювання ударів "ТВУ-2", де 1 - імітатор верхніх кінцівок; 2 - м'яке гумове покриття макета (покришки); 3 - металева платформа для кріплення до бетону або дерев'яної підлоги; 4 - труби для кращого утримування у бетоні; 5 дерев'яна основа, обшита м'яким матеріалом (гума, поролон); 6 - отвір для руху імітатора верхніх кінцівок; 7 - макет людини; 8 - точки, які імітують больові та життєво важливі місця людини; 9 - металева підставка для макета; 10 - пружина; 11 - бетонна основа; 12 - ребра 1 UA 103573 U 5 10 жорсткості; 13 - металеві труби для скріплення осей макета; 14 - вертикальні осі макета; 15 основна вертикальна вісь; 16 - втулка; 17 - тримачі втулки; 18 - додаткове гумове покриття (покришка) для підвищення заходів безпеки; 19 - рухома частина імітатора верхніх кінцівок; 20 додаткове гумове (поролонове) покриття, яке знімається; 21 - фіксатори рухомої частини імітатора верхніх кінцівок. Тренажер для відпрацювання ударів "ТВУ-2" працює так: в процесі навчання (тренувальної сутички) той, хто навчається, виконує удари руками, ногами чи зброєю по м'якому гумовому покриттю макета (покришках) (2), таким чином його розгойдує завдяки пружині (10), після чого той, хто навчається, змушений виконувати тактичні дії (відхід, підхід). Під час нанесення ударів по рухомому імітатору верхніх кінцівок (1) той, хто навчається, змушений виконувати прийоми захисту (ухили, відбиви, блоки). Для виконання інших захисних дій, той, хто навчається, змінює положення імітатора верхніх кінцівок завдяки рухомій частині (19). Для відпрацювання точності ударів, той, хто навчається, наносить удари по точках, які імітують больові та життєво важливі місця людини (8). 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Тренажер для відпрацювання ударів, що містить спільне м'яке гумове покриття макета (покришки), окремий (рухомий) імітатор верхніх кінцівок, металеву платформу для кріплення до бетону або дерев'яної підлоги, труби для кращого утримування у бетоні, дерев'яну основу, обшиту м'яким матеріалом (гума, поролон), отвір для руху імітатора верхніх кінцівок, макет людини, точки, які імітують больові та життєво важливі місця людини, металеву підставку для макета, пружину, бетонну основу, ребра жорсткості, металеві труби для скріплення осей макета, вертикальні осі макета, основну вертикальну вісь, втулку, тримачі втулки, додаткове гумове покриття (покришка) для підвищення заходів безпеки, який відрізняється тим, що додатково містить імітатор верхніх кінцівок, положення (конструкцію) якого можливо змінювати відповідно до різновиду захисних дій та додаткове захисне покриття на окремому (рухомому) імітаторі верхніх кінцівок для підвищення заходів безпеки. 2 UA 103573 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
