Альвеоло-фуркальний розпилювач порошкоподібної лікарської речовини

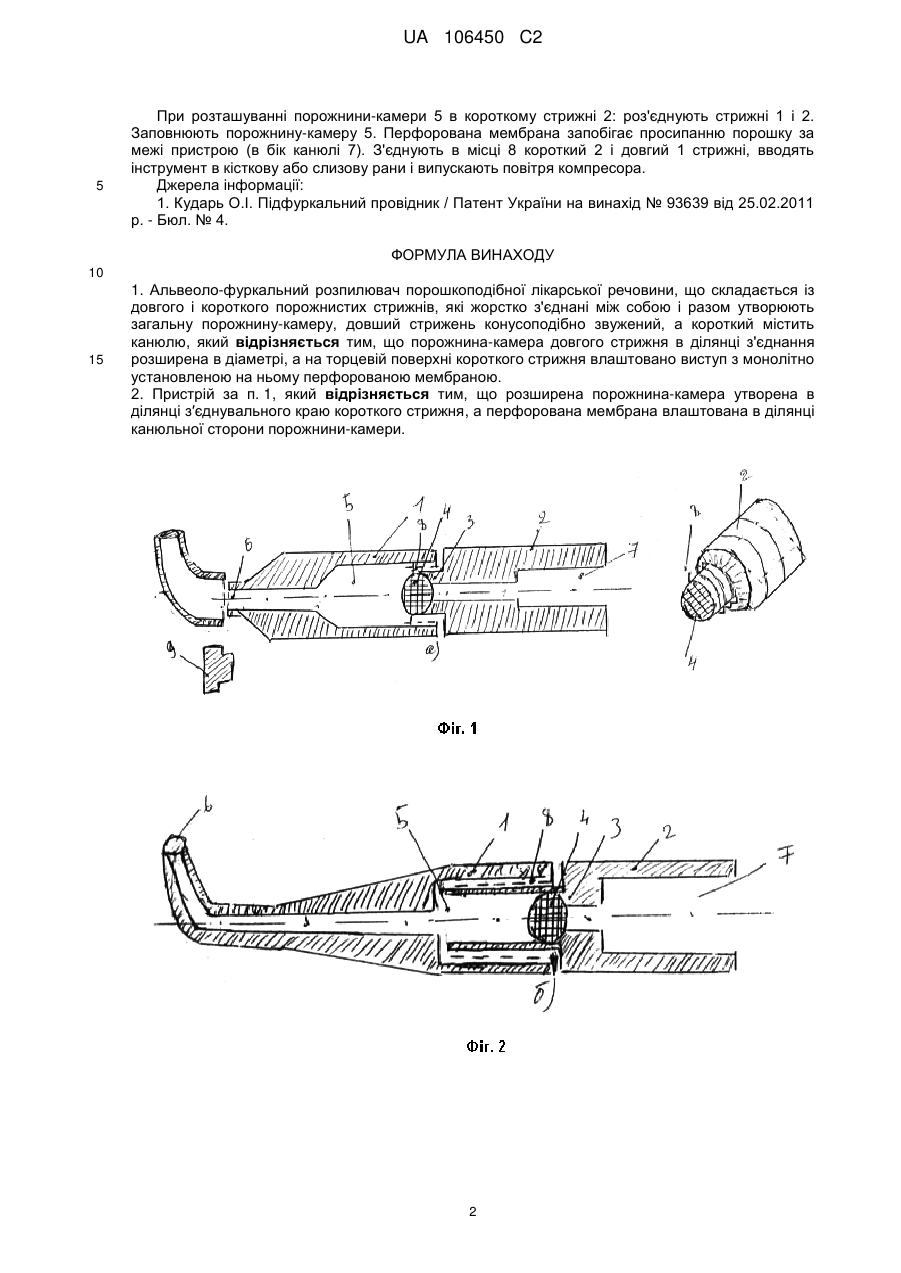

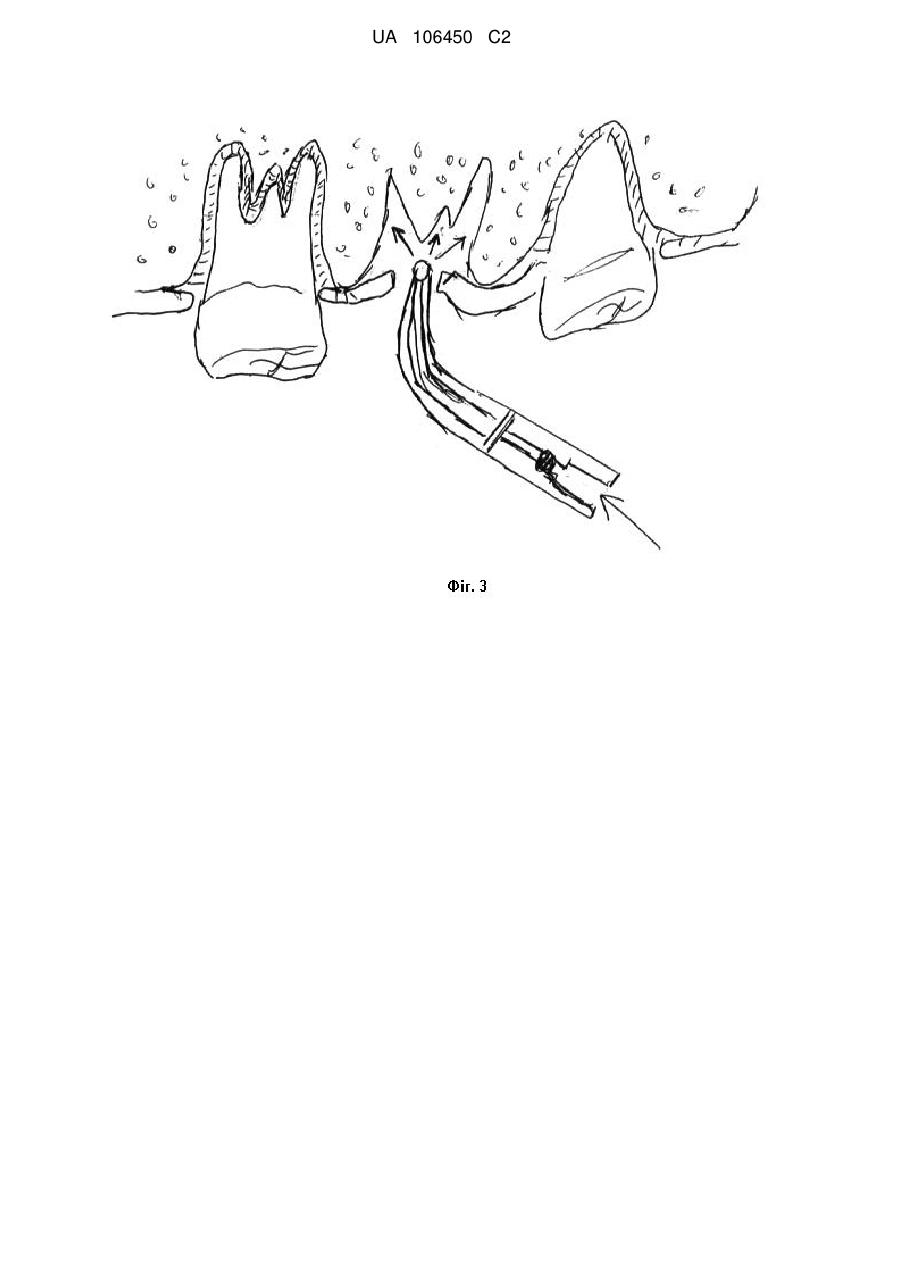

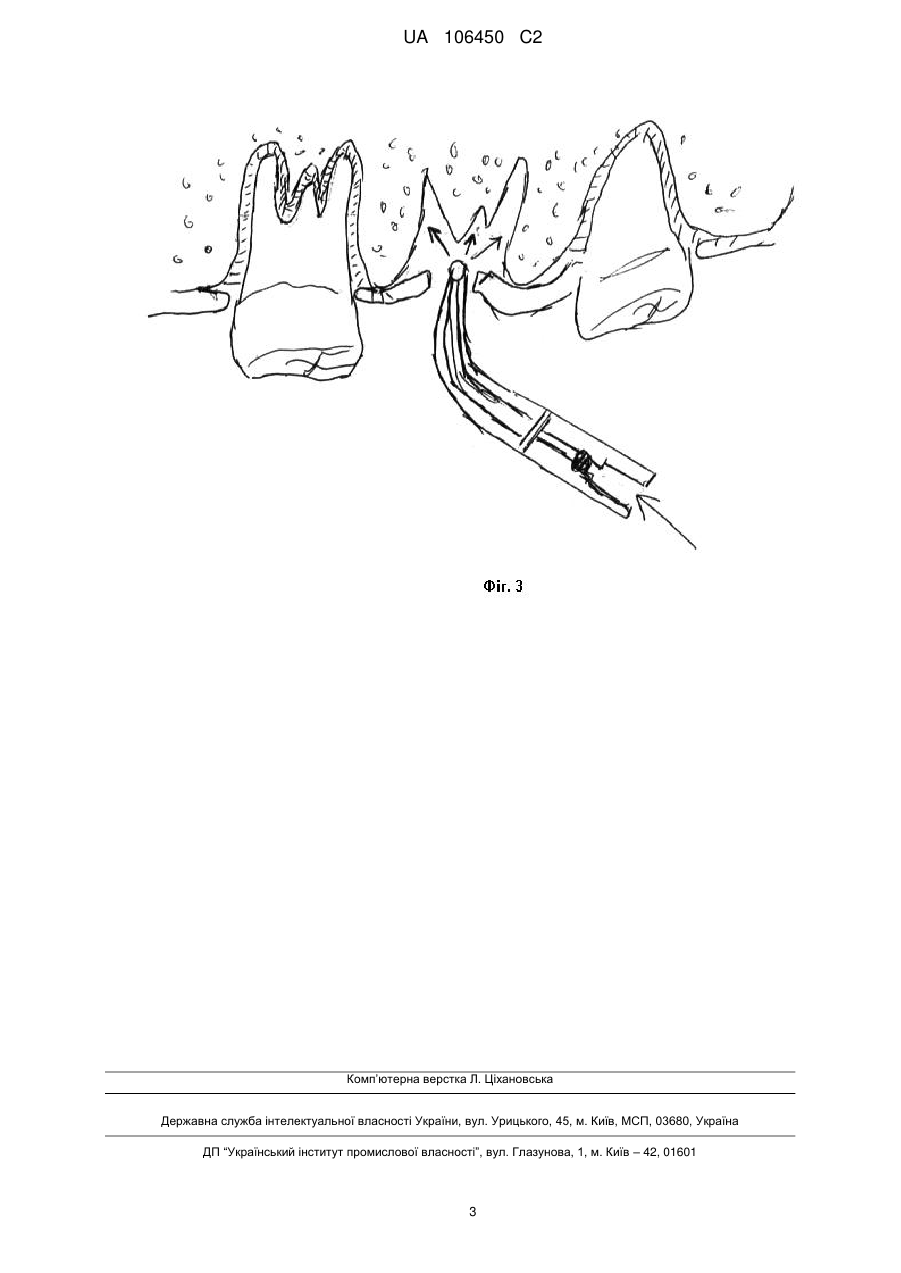

Реферат: Альвеоло-фуркальний розпилювач порошкоподібних лікарських речовин належить до стоматології. Суть винаходу полягає в тому, що наcкрізна порожнина-камера короткого або довгого стрижнів в ділянці їх з'єднання збільшена в діаметрі. В короткому стрижні в місці розширення на утвореному виступі з канюльної сторони жорстко влаштована перфорована мембрана. Технічний результат забезпечується тим, що удосконалена конструкція дозволить накопичувати необхідний об'єм порошкоподібної лікарської речовини в розпилювачі і унеможливить її розпорошення. UA 106450 C2 (12) UA 106450 C2 UA 106450 C2 5 10 15 20 25 30 35 40 45 50 55 Запропонований винахід належить до галузі медицини, а саме до стоматології. Відомо, що загоєння постекстракційних ран досить часто ускладнюються запаленням кістки альвеолярного відростка, тобто альвеолітами. При хірургічному лікуванні міжкореневого періодонтиту багатокореневого зуба підфуркальним доступом виникає потреба в доставці порошкоподібних лікарських засобів в обшир склепіння коренів зуба. Також при лікуванні кіст верхньої та нижньої щелеп є необхідність в профілактичному введенні лікувальних речовин з метою попередження виникнення запалення. Коли на нижній щелепі потрапляння порошкоподібних речовин можливе під своєю вагою і за допомогою простих пристроїв, то на верхній щелепі цей процес утруднений. Відомий підфуркальний провідник для поліпшення введення різних за консистенцією речовин в обшир склепіння коренів багатокореневих зубів. Пристрій складається із двох порожнистих, жорстко з'єднаних довгого і короткого стрижнів. Довгий стрижень зігнутий під кутом 135°, а в торцевій ділянці має еліпсоподібну форму. Короткий стрижень має канальне розширення. По конструктивних і функціональних особливостях підфуркальний провідник близький до запропонованого і прийнятий за прототип [1]. Використання підфуркального провідника з метою доставки порошкоподібних лікарських речовин у важкодоступні порожнини можливе при умові заповнення наскрізних порожнин пристрою, але в прототипі відсутня спеціальна для цього об'ємна накопичувальна порожнинакамера, а також відсутнє пористе дно, що попереджує просипання порошку з пристрою під своєю вагою. В основу винаходу поставлено задачу удосконалення конструкції прототипу, що дозволить накопичувати в пристрої необхідний об'єм порошкоподібної лікарської речовини, і унеможливить її просипання. Поставлена задача вирішується тим, що запропонований альвеоло-фуркальний розпилювач порошкоподібних речовин складається із двох порожнистих, жорстко з'єднаних між собою, довгого і короткого стрижнів. Згідно з винаходом поставлена задача вирішується тим, що наскрізна порожнина короткого стрижня збільшена в діаметрі в ділянці з'єднання з довгим стрижнем. Поставлена задача вирішується також тим, що у короткому стрижні в місці розширення з канальної сторони на утвореному виступі жорстко влаштована перфорована мембрана. Також згідно з винаходом поставлена задача вирішується тим, що збільшена порожнина утворена в ділянці з'єднаного краю довгого стрижня, а перфорована мембрана влаштована на торці короткого стрижня. Таке виконання альвеоло-фуркального розпилювача дозволяє збільшити об'єм накопичення порошкоподібної речовини в порожнинах-камерах короткого або довгого стрижнів. Таке виконання альвеоло-фуркального розпилювача дозволяє перфорованій мембрані, влаштованій на виступі, утримувати порошкоподібну речовину в камері, унеможливлює просипання порошку за межі пристрою. Таке виконання пристрою, коли повітря подається під тиском крізь його порожнини, дозволяє порошкоподібній речовині імпрегнуватись щільним шаром у вологу поверхню рани. Суть винаходу пояснює креслення, де на Фіг. 1 зображений загальний вигляд пристрою (вигляд збоку). Фіг. 2 - порожнина розташована в довгому стрижні з розміщенням перфорованої мембрани на торцевій поверхні виступу короткого стрижня. Фіг. 3 - процес розпилення порошкоподібної речовини в кістковій рані. Альвеоло-фуркальний розпилювач складається із довгого 1 і короткого 2 стрижнів. На виступі 3 влаштована перфорована мембрана 4. Порожнина-камера 5 служить місцем накопичення порошкоподібної лікарської речовини. Довгий стрижень 1 зігнутий під кутом 135° і закінчується в торцевій ділянці отвором 6. Короткий стрижень 2 містить канюлю 7. Стрижні 1 і 2 з'єднані між собою жорстко 8. При розташуванні порожнини 5 в довгому стрижні 1 отвір 6 закривається корком 9. Альвеоло-фуркальний розпилювач використовують таким чином: при розташуванні порожнини-камери 5 в довгому стрижні 1 роз'єднують стрижні в місці 8, корком 9 закривають отвір 6. Заповнюють порожнину-камеру 5 порошкоподібною лікарською речовиною. З'єднують довгий 1 і короткий 2 стрижні в місці 8. Перевертають пристрій і з'єднують канюлю 7 з компресором. Видаляють корок 9 із отвору 6. Вводять торцевий кінець в рану і випускають повітря компресора. Порошкоподібна речовина під тиском повітря імпрегнується в вологій стінці кісткової рани. 1 UA 106450 C2 5 При розташуванні порожнини-камери 5 в короткому стрижні 2: роз'єднують стрижні 1 і 2. Заповнюють порожнину-камеру 5. Перфорована мембрана запобігає просипанню порошку за межі пристрою (в бік канюлі 7). З'єднують в місці 8 короткий 2 і довгий 1 стрижні, вводять інструмент в кісткову або слизову рани і випускають повітря компресора. Джерела інформації: 1. Кударь О.І. Підфуркальний провідник / Патент України на винахід № 93639 від 25.02.2011 р. - Бюл. № 4. ФОРМУЛА ВИНАХОДУ 10 15 1. Альвеоло-фуркальний розпилювач порошкоподібної лікарської речовини, що складається із довгого і короткого порожнистих стрижнів, які жорстко з'єднані між собою і разом утворюють загальну порожнину-камеру, довший стрижень конусоподібно звужений, а короткий містить канюлю, який відрізняється тим, що порожнина-камера довгого стрижня в ділянці з'єднання розширена в діаметрі, а на торцевій поверхні короткого стрижня влаштовано виступ з монолітно установленою на ньому перфорованою мембраною. 2. Пристрій за п. 1, який відрізняється тим, що розширена порожнина-камера утворена в ділянці з′єднувального краю короткого стрижня, а перфорована мембрана влаштована в ділянці канюльної сторони порожнини-камери. 2 UA 106450 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
