Прямий різець з механічним кріпленням пластин

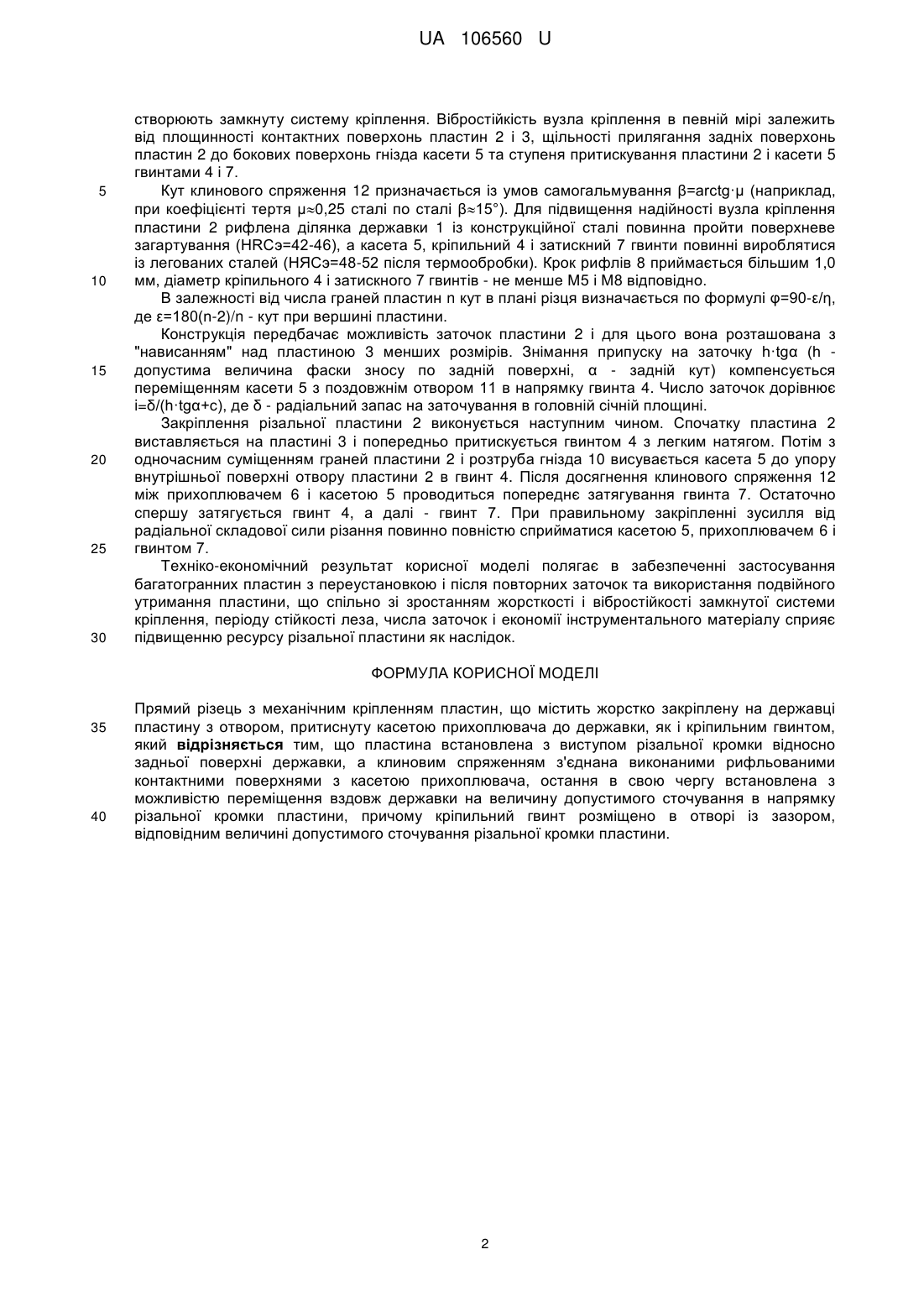

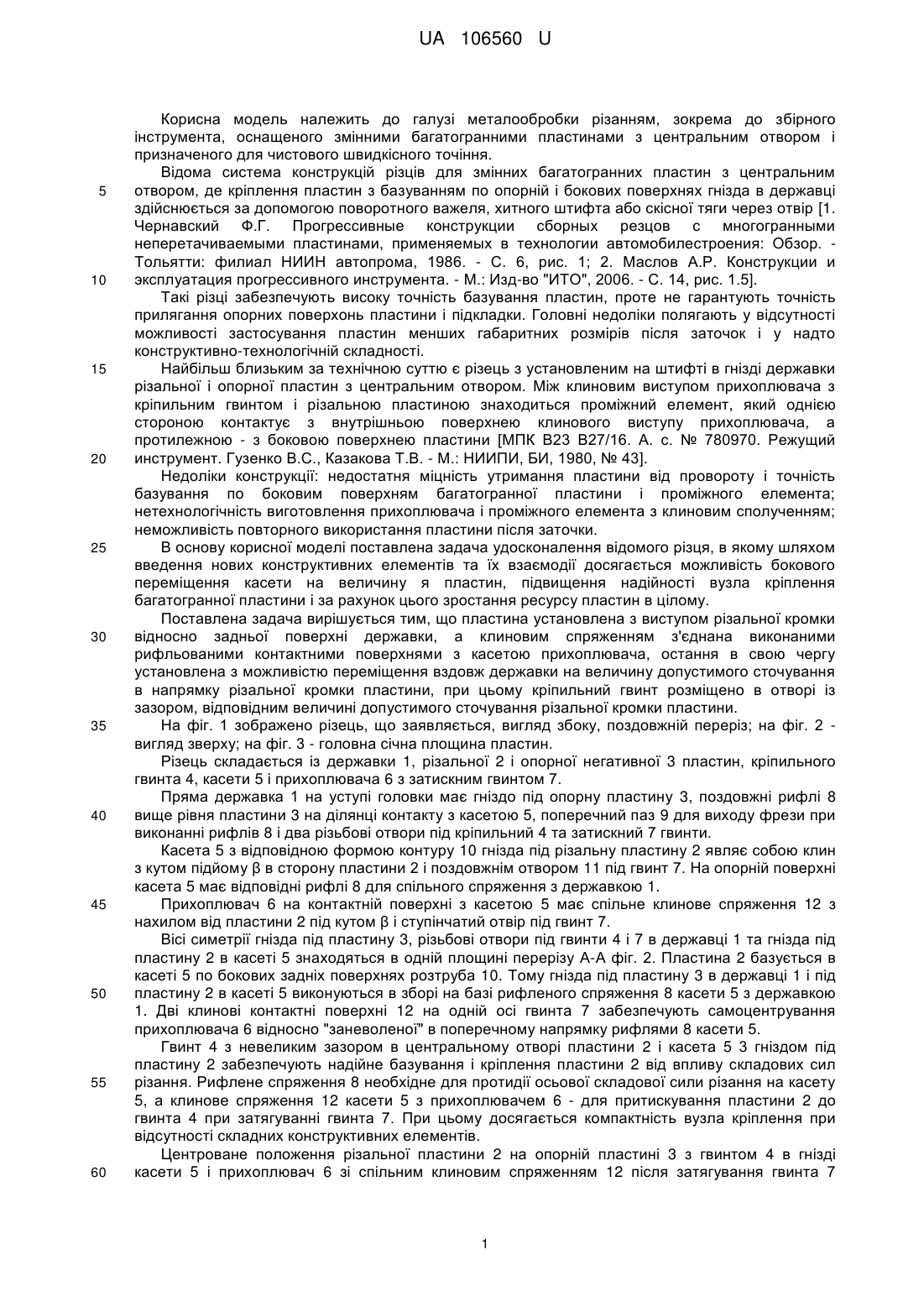

Реферат: Прямий різець з механічним кріпленням пластин містить жорстко закріплену на державці пластину з отвором, притиснуту касетою прихоплювача до державки, як і кріпильним гвинтом. Пластина встановлена з виступом різальної кромки відносно задньої поверхні державки, а клиновим спряженням з'єднана виконаними рифльованими контактними поверхнями з касетою прихоплювача, остання в свою чергу встановлена з можливістю переміщення вздовж державки на величину допустимого сточування в напрямку різальної кромки пластини. Кріпильний гвинт розміщено в отворі із зазором відповідним величині допустимого сточування різальної кромки пластини. UA 106560 U (54) ПРЯМИЙ РІЗЕЦЬ З МЕХАНІЧНИМ КРІПЛЕННЯМ ПЛАСТИН UA 106560 U UA 106560 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі металообробки різанням, зокрема до збірного інструмента, оснащеного змінними багатогранними пластинами з центральним отвором і призначеного для чистового швидкісного точіння. Відома система конструкцій різців для змінних багатогранних пластин з центральним отвором, де кріплення пластин з базуванням по опорній і бокових поверхнях гнізда в державці здійснюється за допомогою поворотного важеля, хитного штифта або скісної тяги через отвір [1. Чернавский Ф.Г. Прогрессивные конструкции сборных резцов с многогранными неперетачиваемыми пластинами, применяемых в технологии автомобилестроения: Обзор. Тольятти: филиал НИИН автопрома, 1986. - С. 6, рис. 1; 2. Маслов А.Р. Конструкции и эксплуатация прогрессивного инструмента. - М.: Изд-во "ИТО", 2006. - С. 14, рис. 1.5]. Такі різці забезпечують високу точність базування пластин, проте не гарантують точність прилягання опорних поверхонь пластини і підкладки. Головні недоліки полягають у відсутності можливості застосування пластин менших габаритних розмірів після заточок і у надто конструктивно-технологічній складності. Найбільш близьким за технічною суттю є різець з установленим на штифті в гнізді державки різальної і опорної пластин з центральним отвором. Між клиновим виступом прихоплювача з кріпильним гвинтом і різальною пластиною знаходиться проміжний елемент, який однією стороною контактує з внутрішньою поверхнею клинового виступу прихоплювача, а протилежною - з боковою поверхнею пластини [МПК В23 В27/16. А. с. № 780970. Режущий инструмент. Гузенко В.С., Казакова Т.В. - М.: НИИПИ, БИ, 1980, № 43]. Недоліки конструкції: недостатня міцність утримання пластини від провороту і точність базування по боковим поверхням багатогранної пластини і проміжного елемента; нетехнологічність виготовлення прихоплювача і проміжного елемента з клиновим сполученням; неможливість повторного використання пластини після заточки. В основу корисної моделі поставлена задача удосконалення відомого різця, в якому шляхом введення нових конструктивних елементів та їх взаємодії досягається можливість бокового переміщення касети на величину я пластин, підвищення надійності вузла кріплення багатогранної пластини і за рахунок цього зростання ресурсу пластин в цілому. Поставлена задача вирішується тим, що пластина установлена з виступом різальної кромки відносно задньої поверхні державки, а клиновим спряженням з'єднана виконаними рифльованими контактними поверхнями з касетою прихоплювача, остання в свою чергу установлена з можливістю переміщення вздовж державки на величину допустимого сточування в напрямку різальної кромки пластини, при цьому кріпильний гвинт розміщено в отворі із зазором, відповідним величині допустимого сточування різальної кромки пластини. На фіг. 1 зображено різець, що заявляється, вигляд збоку, поздовжній переріз; на фіг. 2 вигляд зверху; на фіг. 3 - головна січна площина пластин. Різець складається із державки 1, різальної 2 і опорної негативної 3 пластин, кріпильного гвинта 4, касети 5 і прихоплювача 6 з затискним гвинтом 7. Пряма державка 1 на уступі головки має гніздо під опорну пластину 3, поздовжні рифлі 8 вище рівня пластини 3 на ділянці контакту з касетою 5, поперечний паз 9 для виходу фрези при виконанні рифлів 8 і два різьбові отвори під кріпильний 4 та затискний 7 гвинти. Касета 5 з відповідною формою контуру 10 гнізда під різальну пластину 2 являє собою клин з кутом підйому β в сторону пластини 2 і поздовжнім отвором 11 під гвинт 7. На опорній поверхні касета 5 має відповідні рифлі 8 для спільного спряження з державкою 1. Прихоплювач 6 на контактній поверхні з касетою 5 має спільне клинове спряження 12 з нахилом від пластини 2 під кутом β і ступінчатий отвір під гвинт 7. Вісі симетрії гнізда під пластину 3, різьбові отвори під гвинти 4 і 7 в державці 1 та гнізда під пластину 2 в касеті 5 знаходяться в одній площині перерізу А-А фіг. 2. Пластина 2 базується в касеті 5 по бокових задніх поверхнях розтруба 10. Тому гнізда під пластину 3 в державці 1 і під пластину 2 в касеті 5 виконуються в зборі на базі рифленого спряження 8 касети 5 з державкою 1. Дві клинові контактні поверхні 12 на одній осі гвинта 7 забезпечують самоцентрування прихоплювача 6 відносно "заневоленої" в поперечному напрямку рифлями 8 касети 5. Гвинт 4 з невеликим зазором в центральному отворі пластини 2 і касета 5 3 гніздом під пластину 2 забезпечують надійне базування і кріплення пластини 2 від впливу складових сил різання. Рифлене спряження 8 необхідне для протидії осьової складової сили різання на касету 5, а клинове спряження 12 касети 5 з прихоплювачем 6 - для притискування пластини 2 до гвинта 4 при затягуванні гвинта 7. При цьому досягається компактність вузла кріплення при відсутності складних конструктивних елементів. Центроване положення різальної пластини 2 на опорній пластині 3 з гвинтом 4 в гнізді касети 5 і прихоплювач 6 зі спільним клиновим спряженням 12 після затягування гвинта 7 1 UA 106560 U 5 10 15 20 25 30 створюють замкнуту систему кріплення. Вібростійкість вузла кріплення в певній мірі залежить від площинності контактних поверхонь пластин 2 і 3, щільності прилягання задніх поверхонь пластин 2 до бокових поверхонь гнізда касети 5 та ступеня притискування пластини 2 і касети 5 гвинтами 4 і 7. Кут клинового спряження 12 призначається із умов самогальмування β=arctg·μ (наприклад, при коефіцієнті тертя μ0,25 сталі по сталі β15°). Для підвищення надійності вузла кріплення пластини 2 рифлена ділянка державки 1 із конструкційної сталі повинна пройти поверхневе загартування (HRСэ=42-46), а касета 5, кріпильний 4 і затискний 7 гвинти повинні вироблятися із легованих сталей (НЯСэ=48-52 після термообробки). Крок рифлів 8 приймається більшим 1,0 мм, діаметр кріпильного 4 і затискного 7 гвинтів - не менше М5 і М8 відповідно. В залежності від числа граней пластин n кут в плані різця визначається по формулі φ=90-ε/η, де ε=180(n-2)/n - кут при вершині пластини. Конструкція передбачає можливість заточок пластини 2 і для цього вона розташована з "нависанням" над пластиною 3 менших розмірів. Знімання припуску на заточку h·tgα (h допустима величина фаски зносу по задній поверхні, α - задній кут) компенсується переміщенням касети 5 з поздовжнім отвором 11 в напрямку гвинта 4. Число заточок дорівнює i=δ/(h·tgα+с), де δ - радіальний запас на заточування в головній січній площині. Закріплення різальної пластини 2 виконується наступним чином. Спочатку пластина 2 виставляється на пластині 3 і попередньо притискується гвинтом 4 з легким натягом. Потім з одночасним суміщенням граней пластини 2 і розтруба гнізда 10 висувається касета 5 до упору внутрішньої поверхні отвору пластини 2 в гвинт 4. Після досягнення клинового спряження 12 між прихоплювачем 6 і касетою 5 проводиться попереднє затягування гвинта 7. Остаточно спершу затягується гвинт 4, а далі - гвинт 7. При правильному закріпленні зусилля від радіальної складової сили різання повинно повністю сприйматися касетою 5, прихоплювачем 6 і гвинтом 7. Техніко-економічний результат корисної моделі полягає в забезпеченні застосування багатогранних пластин з переустановкою і після повторних заточок та використання подвійного утримання пластини, що спільно зі зростанням жорсткості і вібростійкості замкнутої системи кріплення, періоду стійкості леза, числа заточок і економії інструментального матеріалу сприяє підвищенню ресурсу різальної пластини як наслідок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Прямий різець з механічним кріпленням пластин, що містить жорстко закріплену на державці пластину з отвором, притиснуту касетою прихоплювача до державки, як і кріпильним гвинтом, який відрізняється тим, що пластина встановлена з виступом різальної кромки відносно задньої поверхні державки, а клиновим спряженням з'єднана виконаними рифльованими контактними поверхнями з касетою прихоплювача, остання в свою чергу встановлена з можливістю переміщення вздовж державки на величину допустимого сточування в напрямку різальної кромки пластини, причому кріпильний гвинт розміщено в отворі із зазором, відповідним величині допустимого сточування різальної кромки пластини. 2 UA 106560 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул.Глазунова, 1, м. Київ – 42, 01601 3
