Каркас пружинний для м’яких меблів, у тому числі матраців

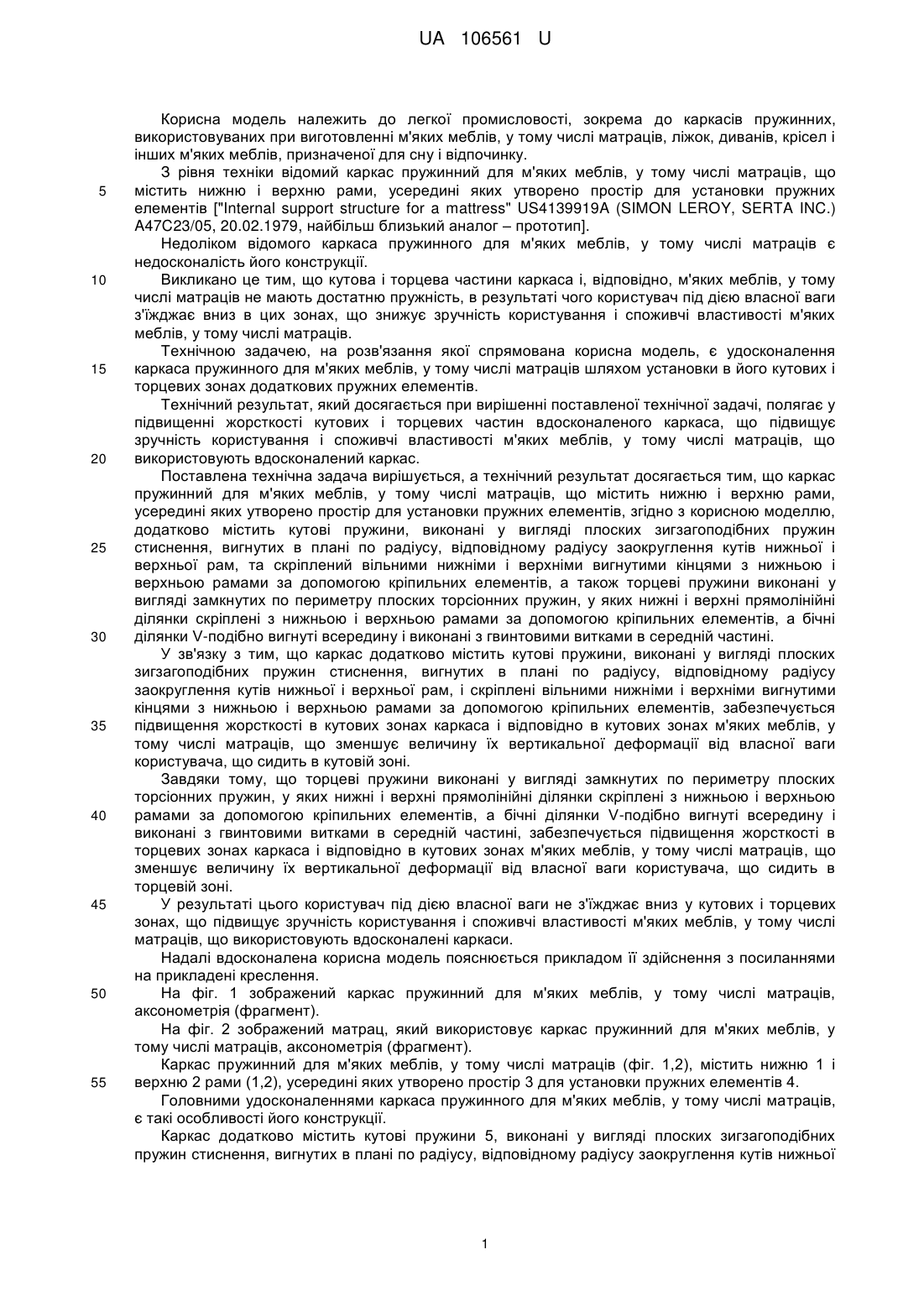

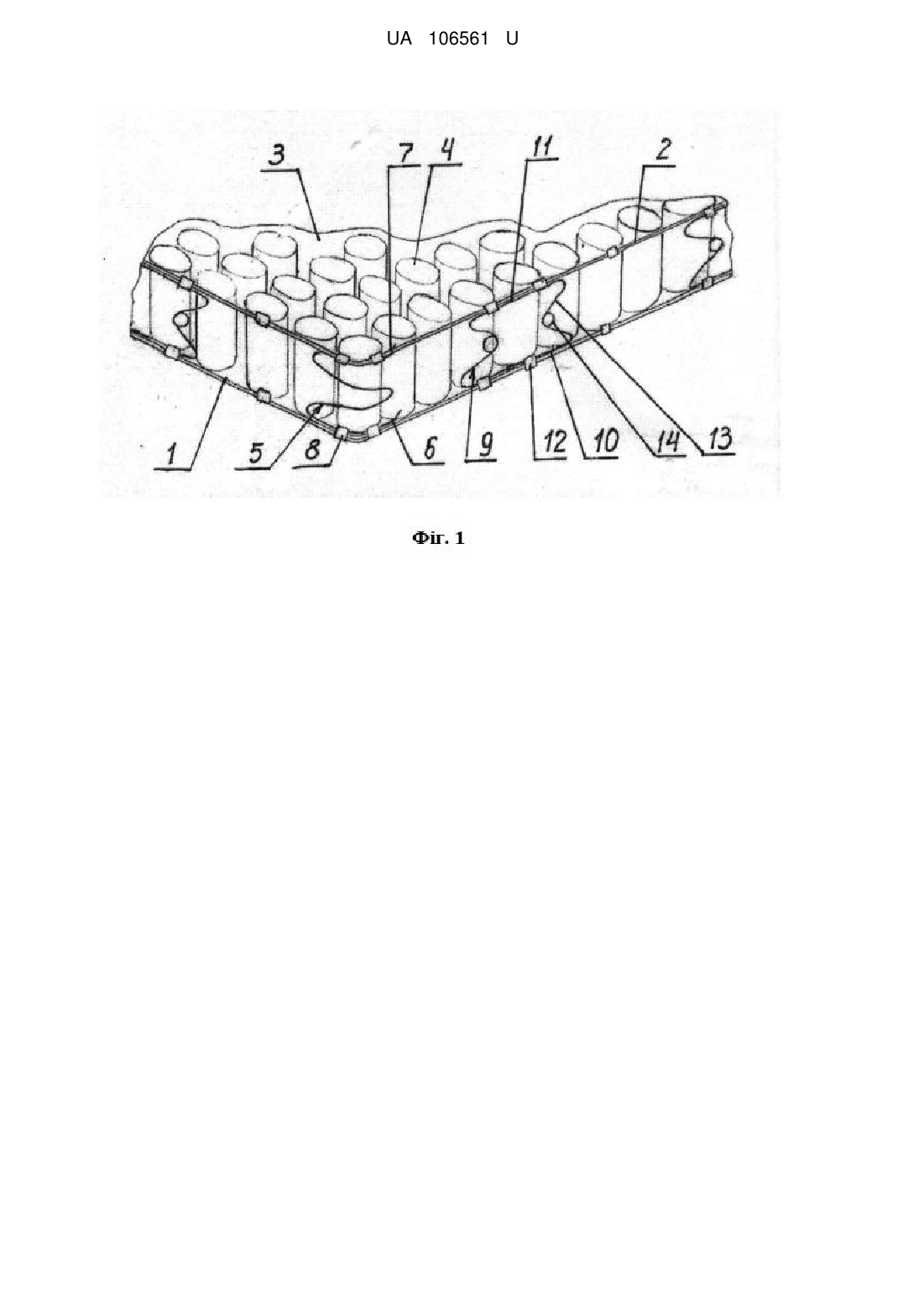

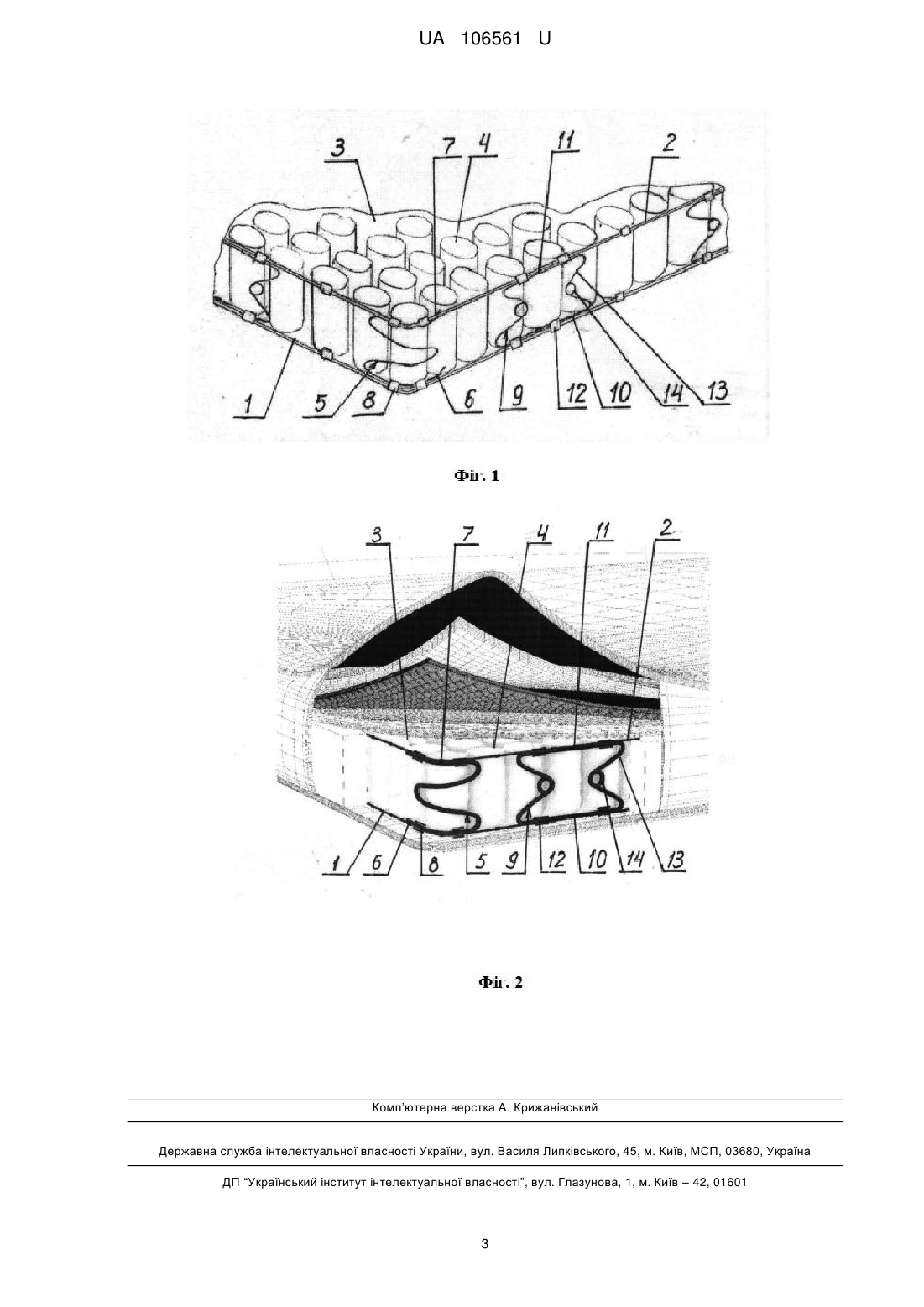

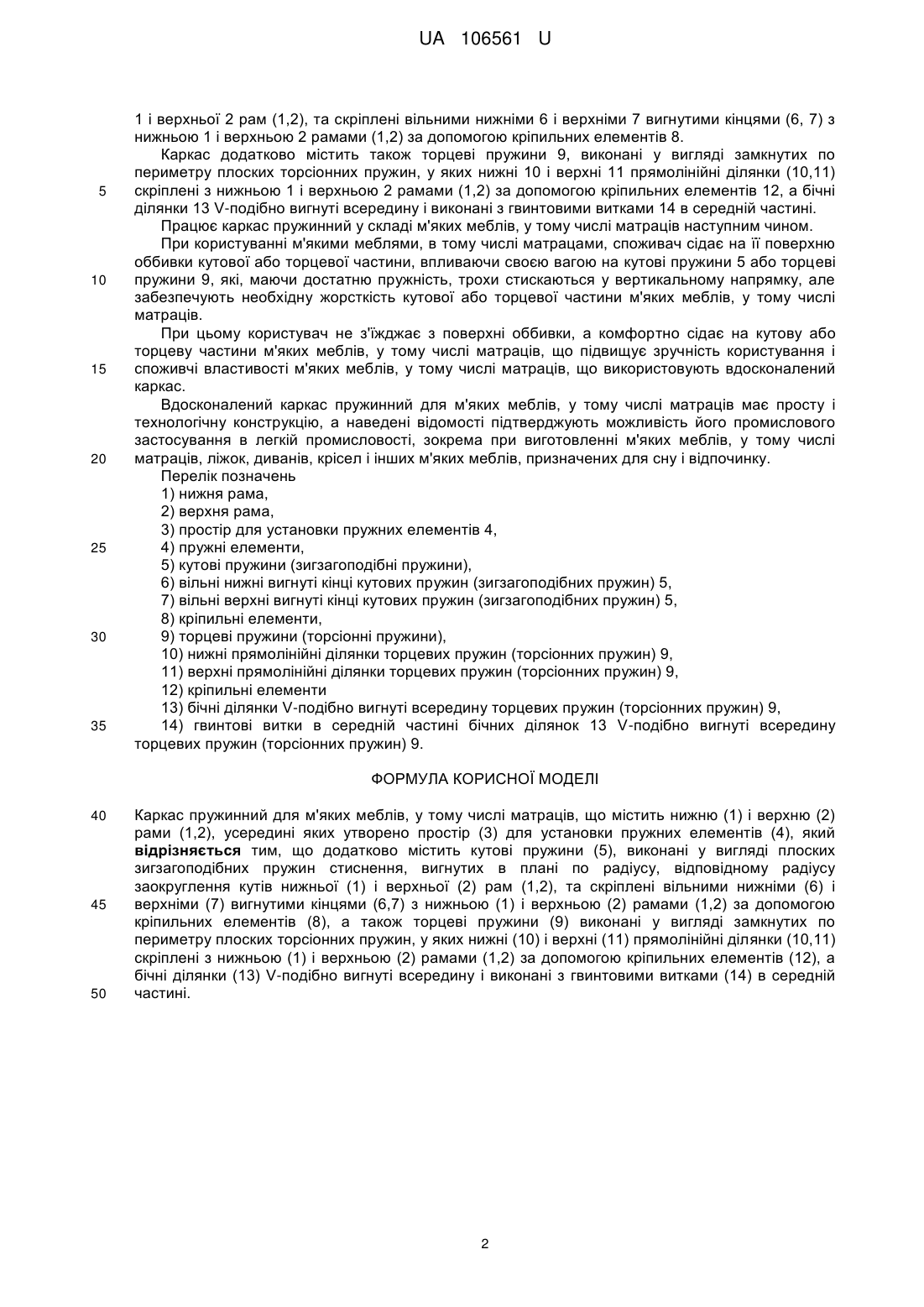

Реферат: Каркас пружинний для м'яких меблів, у тому числі матраців, що містить нижню (1) і верхню (2) рами (1,2), усередині яких утворено простір (3) для установки пружних елементів (4), причому додатково містить кутові пружини (5), виконані у вигляді плоских зигзагоподібних пружин стиснення, вигнутих в плані по радіусу, відповідному радіусу заокруглення кутів нижньої (1) і верхньої (2) рам (1,2), та скріплені вільними нижніми (6) і верхніми (7 ) вигнутими кінцями (6,7) з нижньою (1) і верхньою (2) рамами (1,2) за допомогою кріпильних елементів (8), а також торцеві пружини (9) виконані у вигляді замкнутих по периметру плоских торсіонних пружин, у яких нижні (10) і верхні (11) прямолінійні ділянки (10,11) скріплені з нижньою (1) і верхньою (2) рамами (1,2) за допомогою кріпильних елементів (12), а бічні ділянки (13) V-подібно вигнуті всередину і виконані з гвинтовими витками (14) в середній частині. UA 106561 U (12) UA 106561 U UA 106561 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до легкої промисловості, зокрема до каркасів пружинних, використовуваних при виготовленні м'яких меблів, у тому числі матраців, ліжок, диванів, крісел і інших м'яких меблів, призначеної для сну і відпочинку. З рівня техніки відомий каркас пружинний для м'яких меблів, у тому числі матраців, що містить нижню і верхню рами, усередині яких утворено простір для установки пружних елементів ["Internal support structure for a mattress" US4139919A (SIMON LEROY, SERTA INC.) A47C23/05, 20.02.1979, найбільш близький аналог – прототип]. Недоліком відомого каркаса пружинного для м'яких меблів, у тому числі матраців є недосконалість його конструкції. Викликано це тим, що кутова і торцева частини каркаса і, відповідно, м'яких меблів, у тому числі матраців не мають достатню пружність, в результаті чого користувач під дією власної ваги з'їжджає вниз в цих зонах, що знижує зручність користування і споживчі властивості м'яких меблів, у тому числі матраців. Технічною задачею, на розв'язання якої спрямована корисна модель, є удосконалення каркаса пружинного для м'яких меблів, у тому числі матраців шляхом установки в його кутових і торцевих зонах додаткових пружних елементів. Технічний результат, який досягається при вирішенні поставленої технічної задачі, полягає у підвищенні жорсткості кутових і торцевих частин вдосконаленого каркаса, що підвищує зручність користування і споживчі властивості м'яких меблів, у тому числі матраців, що використовують вдосконалений каркас. Поставлена технічна задача вирішується, а технічний результат досягається тим, що каркас пружинний для м'яких меблів, у тому числі матраців, що містить нижню і верхню рами, усередині яких утворено простір для установки пружних елементів, згідно з корисною моделлю, додатково містить кутові пружини, виконані у вигляді плоских зигзагоподібних пружин стиснення, вигнутих в плані по радіусу, відповідному радіусу заокруглення кутів нижньої і верхньої рам, та скріплений вільними нижніми і верхніми вигнутими кінцями з нижньою і верхньою рамами за допомогою кріпильних елементів, а також торцеві пружини виконані у вигляді замкнутих по периметру плоских торсіонних пружин, у яких нижні і верхні прямолінійні ділянки скріплені з нижньою і верхньою рамами за допомогою кріпильних елементів, а бічні ділянки V-подібно вигнуті всередину і виконані з гвинтовими витками в середній частині. У зв'язку з тим, що каркас додатково містить кутові пружини, виконані у вигляді плоских зигзагоподібних пружин стиснення, вигнутих в плані по радіусу, відповідному радіусу заокруглення кутів нижньої і верхньої рам, і скріплені вільними нижніми і верхніми вигнутими кінцями з нижньою і верхньою рамами за допомогою кріпильних елементів, забезпечується підвищення жорсткості в кутових зонах каркаса і відповідно в кутових зонах м'яких меблів, у тому числі матраців, що зменшує величину їх вертикальної деформації від власної ваги користувача, що сидить в кутовій зоні. Завдяки тому, що торцеві пружини виконані у вигляді замкнутих по периметру плоских торсіонних пружин, у яких нижні і верхні прямолінійні ділянки скріплені з нижньою і верхньою рамами за допомогою кріпильних елементів, а бічні ділянки V-подібно вигнуті всередину і виконані з гвинтовими витками в середній частині, забезпечується підвищення жорсткості в торцевих зонах каркаса і відповідно в кутових зонах м'яких меблів, у тому числі матраців, що зменшує величину їх вертикальної деформації від власної ваги користувача, що сидить в торцевій зоні. У результаті цього користувач під дією власної ваги не з'їжджає вниз у кутових і торцевих зонах, що підвищує зручність користування і споживчі властивості м'яких меблів, у тому числі матраців, що використовують вдосконалені каркаси. Надалі вдосконалена корисна модель пояснюється прикладом її здійснення з посиланнями на прикладені креслення. На фіг. 1 зображений каркас пружинний для м'яких меблів, у тому числі матраців, аксонометрія (фрагмент). На фіг. 2 зображений матрац, який використовує каркас пружинний для м'яких меблів, у тому числі матраців, аксонометрія (фрагмент). Каркас пружинний для м'яких меблів, у тому числі матраців (фіг. 1,2), містить нижню 1 і верхню 2 рами (1,2), усередині яких утворено простір 3 для установки пружних елементів 4. Головними удосконаленнями каркаса пружинного для м'яких меблів, у тому числі матраців, є такі особливості його конструкції. Каркас додатково містить кутові пружини 5, виконані у вигляді плоских зигзагоподібних пружин стиснення, вигнутих в плані по радіусу, відповідному радіусу заокруглення кутів нижньої 1 UA 106561 U 5 10 15 20 25 30 35 1 і верхньої 2 рам (1,2), та скріплені вільними нижніми 6 і верхніми 7 вигнутими кінцями (6, 7) з нижньою 1 і верхньою 2 рамами (1,2) за допомогою кріпильних елементів 8. Каркас додатково містить також торцеві пружини 9, виконані у вигляді замкнутих по периметру плоских торсіонних пружин, у яких нижні 10 і верхні 11 прямолінійні ділянки (10,11) скріплені з нижньою 1 і верхньою 2 рамами (1,2) за допомогою кріпильних елементів 12, а бічні ділянки 13 V-подібно вигнуті всередину і виконані з гвинтовими витками 14 в середній частині. Працює каркас пружинний у складі м'яких меблів, у тому числі матраців наступним чином. При користуванні м'якими меблями, в тому числі матрацами, споживач сідає на її поверхню оббивки кутової або торцевої частини, впливаючи своєю вагою на кутові пружини 5 або торцеві пружини 9, які, маючи достатню пружність, трохи стискаються у вертикальному напрямку, але забезпечують необхідну жорсткість кутової або торцевої частини м'яких меблів, у тому числі матраців. При цьому користувач не з'їжджає з поверхні оббивки, а комфортно сідає на кутову або торцеву частини м'яких меблів, у тому числі матраців, що підвищує зручність користування і споживчі властивості м'яких меблів, у тому числі матраців, що використовують вдосконалений каркас. Вдосконалений каркас пружинний для м'яких меблів, у тому числі матраців має просту і технологічну конструкцію, а наведені відомості підтверджують можливість його промислового застосування в легкій промисловості, зокрема при виготовленні м'яких меблів, у тому числі матраців, ліжок, диванів, крісел і інших м'яких меблів, призначених для сну і відпочинку. Перелік позначень 1) нижня рама, 2) верхня рама, 3) простір для установки пружних елементів 4, 4) пружні елементи, 5) кутові пружини (зигзагоподібні пружини), 6) вільні нижні вигнуті кінці кутових пружин (зигзагоподібних пружин) 5, 7) вільні верхні вигнуті кінці кутових пружин (зигзагоподібних пружин) 5, 8) кріпильні елементи, 9) торцеві пружини (торсіонні пружини), 10) нижні прямолінійні ділянки торцевих пружин (торсіонних пружин) 9, 11) верхні прямолінійні ділянки торцевих пружин (торсіонних пружин) 9, 12) кріпильні елементи 13) бічні ділянки V-подібно вигнуті всередину торцевих пружин (торсіонних пружин) 9, 14) гвинтові витки в середній частині бічних ділянок 13 V-подібно вигнуті всередину торцевих пружин (торсіонних пружин) 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Каркас пружинний для м'яких меблів, у тому числі матраців, що містить нижню (1) і верхню (2) рами (1,2), усередині яких утворено простір (3) для установки пружних елементів (4), який відрізняється тим, що додатково містить кутові пружини (5), виконані у вигляді плоских зигзагоподібних пружин стиснення, вигнутих в плані по радіусу, відповідному радіусу заокруглення кутів нижньої (1) і верхньої (2) рам (1,2), та скріплені вільними нижніми (6) і верхніми (7) вигнутими кінцями (6,7) з нижньою (1) і верхньою (2) рамами (1,2) за допомогою кріпильних елементів (8), а також торцеві пружини (9) виконані у вигляді замкнутих по периметру плоских торсіонних пружин, у яких нижні (10) і верхні (11) прямолінійні ділянки (10,11) скріплені з нижньою (1) і верхньою (2) рамами (1,2) за допомогою кріпильних елементів (12), а бічні ділянки (13) V-подібно вигнуті всередину і виконані з гвинтовими витками (14) в середній частині. 2 UA 106561 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
