Пристрій для диференціального термічного аналізу матеріалу
Номер патенту: 107994
Опубліковано: 24.06.2016
Автори: Гаврилко Леся Петрівна, Шпирко Григорій Миколайович, Шаповал Світлана Леонідівна, Гаврилко Петро Петрович, БАНДУРИН ЮРІЙ АНАТОЛІЙОВИЧ, Павліш Лариса Олегівна
Формула / Реферат
1. Пристрій для диференціального термічного аналізу матеріалу, який містить вертикально встановлений корпус циліндричної форми із металу або металевого сплаву із двома глухими отворами у верхній частині корпуса, осі яких паралельні осі корпуса і розміщені по різні боки осі корпуса симетрично, термографічні капсули циліндричної форми, встановлені в отворах корпуса, одна з яких призначена для розміщення в її порожнині досліджуваного зразка, інша для еталонного зразка, кожна із капсул містить у верхній частині патрубок із електроізоляційного матеріалу із заглушеним нижнім кінцем, розташований вздовж осі капсули, довжина патрубка менша довжини порожнини капсули, який відрізняється тим, що капсула містить кришку, до якої прикріплений патрубок.
2. Пристрій для диференціального термічного аналізу матеріалу за п. 1, який відрізняється тим, що кришка капсули та патрубок виготовлені із тефлону.
3. Пристрій для диференціального термічного аналізу матеріалу за п. 1, який відрізняється тим, що кришка капсули прикріплена до капсули різьбовим з'єднанням.
Текст

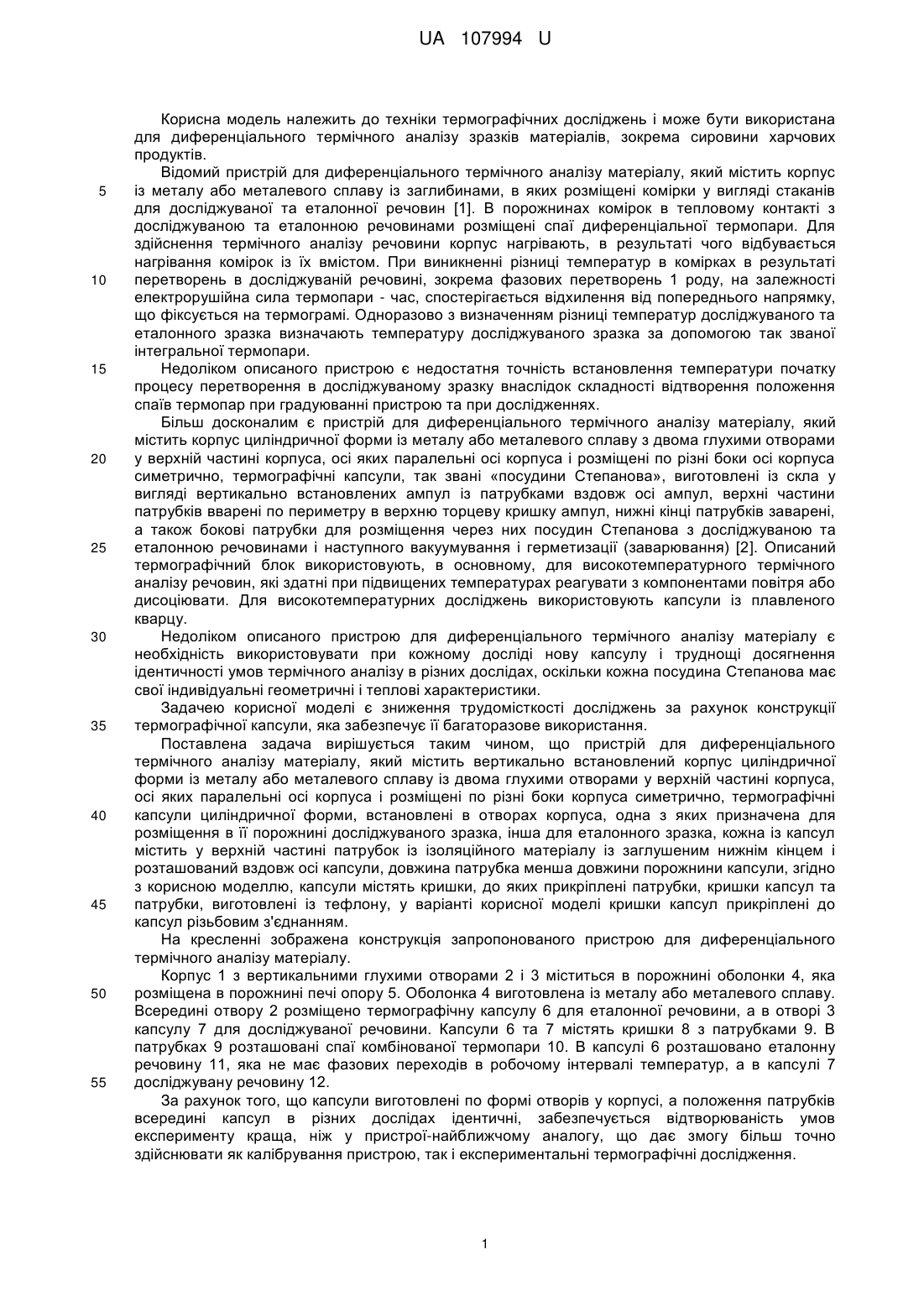

Реферат: Пристрій для диференціального термічного аналізу матеріалу містить вертикально встановлений корпус циліндричної форми із металу або металевого сплаву із двома глухими отворами у верхній частині корпуса, осі яких паралельні осі корпуса і розміщені по різні боки осі корпуса симетрично, термографічні капсули циліндричної форми, встановлені в отворах корпуса, одна з яких призначена для розміщення в її порожнині досліджуваного зразка, інша для еталонного зразка, кожна із капсул містить у верхній частині патрубок із електроізоляційного матеріалу із заглушеним нижнім кінцем, розташований вздовж осі капсули, довжина патрубка менша довжини порожнини капсули. Капсула містить кришку, до якої прикріплений патрубок. UA 107994 U (12) UA 107994 U UA 107994 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки термографічних досліджень і може бути використана для диференціального термічного аналізу зразків матеріалів, зокрема сировини харчових продуктів. Відомий пристрій для диференціального термічного аналізу матеріалу, який містить корпус із металу або металевого сплаву із заглибинами, в яких розміщені комірки у вигляді стаканів для досліджуваної та еталонної речовин [1]. В порожнинах комірок в тепловому контакті з досліджуваною та еталонною речовинами розміщені спаї диференціальної термопари. Для здійснення термічного аналізу речовини корпус нагрівають, в результаті чого відбувається нагрівання комірок із їх вмістом. При виникненні різниці температур в комірках в результаті перетворень в досліджуваній речовині, зокрема фазових перетворень 1 роду, на залежності електрорушійна сила термопари - час, спостерігається відхилення від попереднього напрямку, що фіксується на термограмі. Одноразово з визначенням різниці температур досліджуваного та еталонного зразка визначають температуру досліджуваного зразка за допомогою так званої інтегральної термопари. Недоліком описаного пристрою є недостатня точність встановлення температури початку процесу перетворення в досліджуваному зразку внаслідок складності відтворення положення спаїв термопар при градуюванні пристрою та при дослідженнях. Більш досконалим є пристрій для диференціального термічного аналізу матеріалу, який містить корпус циліндричної форми із металу або металевого сплаву з двома глухими отворами у верхній частині корпуса, осі яких паралельні осі корпуса і розміщені по різні боки осі корпуса симетрично, термографічні капсули, так звані «посудини Степанова», виготовлені із скла у вигляді вертикально встановлених ампул із патрубками вздовж осі ампул, верхні частини патрубків вварені по периметру в верхню торцеву кришку ампул, нижні кінці патрубків заварені, а також бокові патрубки для розміщення через них посудин Степанова з досліджуваною та еталонною речовинами і наступного вакуумування і герметизації (заварювання) [2]. Описаний термографічний блок використовують, в основному, для високотемпературного термічного аналізу речовин, які здатні при підвищених температурах реагувати з компонентами повітря або дисоціювати. Для високотемпературних досліджень використовують капсули із плавленого кварцу. Недоліком описаного пристрою для диференціального термічного аналізу матеріалу є необхідність використовувати при кожному досліді нову капсулу і труднощі досягнення ідентичності умов термічного аналізу в різних дослідах, оскільки кожна посудина Степанова має свої індивідуальні геометричні і теплові характеристики. Задачею корисної моделі є зниження трудомісткості досліджень за рахунок конструкції термографічної капсули, яка забезпечує її багаторазове використання. Поставлена задача вирішується таким чином, що пристрій для диференціального термічного аналізу матеріалу, який містить вертикально встановлений корпус циліндричної форми із металу або металевого сплаву із двома глухими отворами у верхній частині корпуса, осі яких паралельні осі корпуса і розміщені по різні боки корпуса симетрично, термографічні капсули циліндричної форми, встановлені в отворах корпуса, одна з яких призначена для розміщення в її порожнині досліджуваного зразка, інша для еталонного зразка, кожна із капсул містить у верхній частині патрубок із ізоляційного матеріалу із заглушеним нижнім кінцем і розташований вздовж осі капсули, довжина патрубка менша довжини порожнини капсули, згідно з корисною моделлю, капсули містять кришки, до яких прикріплені патрубки, кришки капсул та патрубки, виготовлені із тефлону, у варіанті корисної моделі кришки капсул прикріплені до капсул різьбовим з'єднанням. На кресленні зображена конструкція запропонованого пристрою для диференціального термічного аналізу матеріалу. Корпус 1 з вертикальними глухими отворами 2 і 3 міститься в порожнині оболонки 4, яка розміщена в порожнині печі опору 5. Оболонка 4 виготовлена із металу або металевого сплаву. Всередині отвору 2 розміщено термографічну капсулу 6 для еталонної речовини, а в отворі 3 капсулу 7 для досліджуваної речовини. Капсули 6 та 7 містять кришки 8 з патрубками 9. В патрубках 9 розташовані спаї комбінованої термопари 10. В капсулі 6 розташовано еталонну речовину 11, яка не має фазових переходів в робочому інтервалі температур, а в капсулі 7 досліджувану речовину 12. За рахунок того, що капсули виготовлені по формі отворів у корпусі, а положення патрубків всередині капсул в різних дослідах ідентичні, забезпечується відтворюваність умов експерименту краща, ніж у пристрої-найближчому аналогу, що дає змогу більш точно здійснювати як калібрування пристрою, так і експериментальні термографічні дослідження. 1 UA 107994 U 5 10 15 У конкретному виконанні корпус виготовлений із термостійкої сталі, висота корпусу 50 мм, діаметр поперечного перерізу 39 мм, глибина глухих отворів 40 мм, діаметр поперечного перерізу отворів 9 мм. Блок розміщено в порожнині оболонки із термостійкої сталі. Оболонка у верхній та нижній частинах має форму зрізаних конусів. Висота оболонки 125 мм, довжина циліндричної частини 90 мм, зовнішній діаметр поперечного перерізу 64 мм. В одному із варіантів капсули виготовлені із плавленого кварцу, кришки капсул із патрубками із тефлону. В іншому варіанті капсули і кришки з патрубками виготовлені із тефлону і сполучені у верхніх частинах різьбовим з'єднанням. Комбінована термопара виготовлена з мідного та константанового дроту товщиною 0,2 мм. Проведено диференціальний термічний аналіз харчових продуктів, які вміщують білкові речовини. Експерименти здійснювали в інтервалі температур від кімнатної до 120 С. При достатній відтворюваності результатів досягнуто зниження трудомісткості експериментів у порівнянні із пристроєм-найближчим аналогом за рахунок багаторазового використання капсул та спрощення операцій заповнення і очистки порожнин капсул. ДЖЕРЕЛА ІНФОРМАЦІЇ 1. Л.Г. Берг. Введение в термографию. - 2е доп. Изд.- M.: «Наука», 1969. - С. 100. 2. Л.Г. Берг. Введение в термографию. - 2е доп. Изд. - М.: «Наука», 1969. - С. 181 - 182. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Пристрій для диференціального термічного аналізу матеріалу, який містить вертикально встановлений корпус циліндричної форми із металу або металевого сплаву із двома глухими отворами у верхній частині корпуса, осі яких паралельні осі корпуса і розміщені по різні боки осі корпуса симетрично, термографічні капсули циліндричної форми, встановлені в отворах корпуса, одна з яких призначена для розміщення в її порожнині досліджуваного зразка, інша для еталонного зразка, кожна із капсул містить у верхній частині патрубок із електроізоляційного матеріалу із заглушеним нижнім кінцем, розташований вздовж осі капсули, довжина патрубка менша довжини порожнини капсули, який відрізняється тим, що капсула містить кришку, до якої прикріплений патрубок. 2. Пристрій для диференціального термічного аналізу матеріалу за п. 1, який відрізняється тим, що кришка капсули та патрубок виготовлені із тефлону. 3. Пристрій для диференціального термічного аналізу матеріалу за п. 1, який відрізняється тим, що кришка капсули прикріплена до капсули різьбовим з'єднанням. 2 UA 107994 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

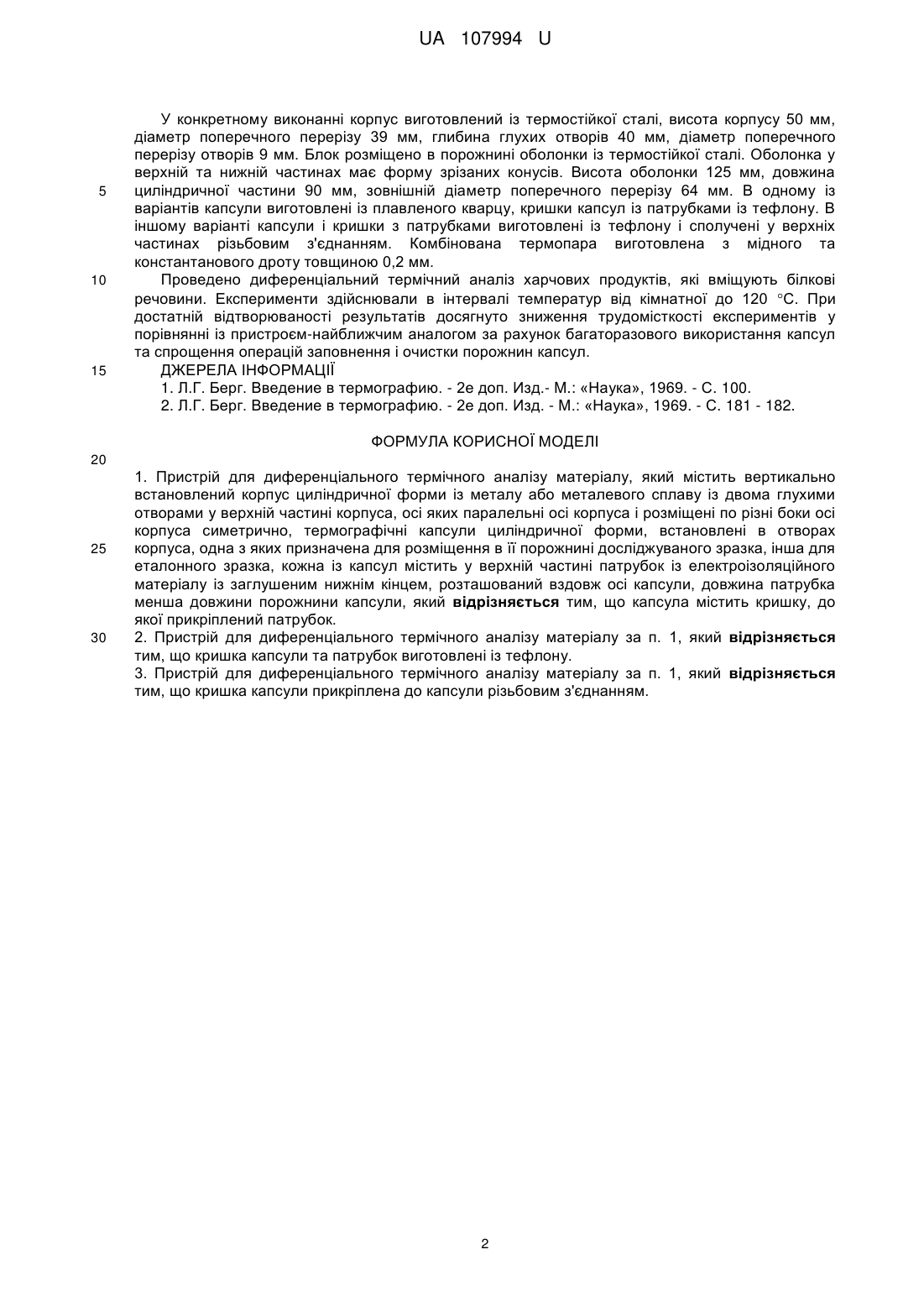

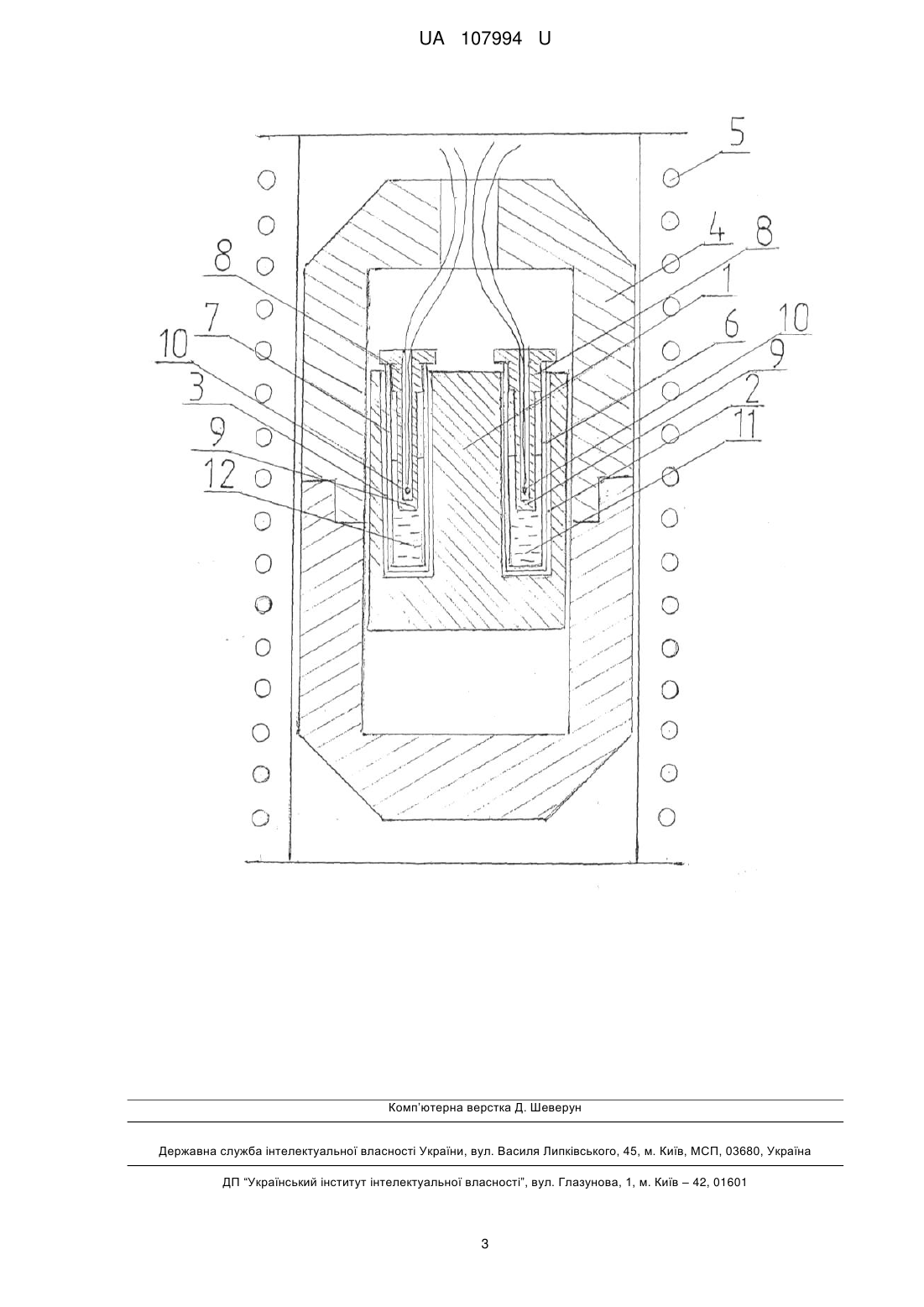

ДивитисяДодаткова інформація
МПК / Мітки
МПК: G01N 25/02
Мітки: пристрій, термічного, аналізу, диференціального, матеріалу
