Пристрій для фальцювання розгорток картонного паковання

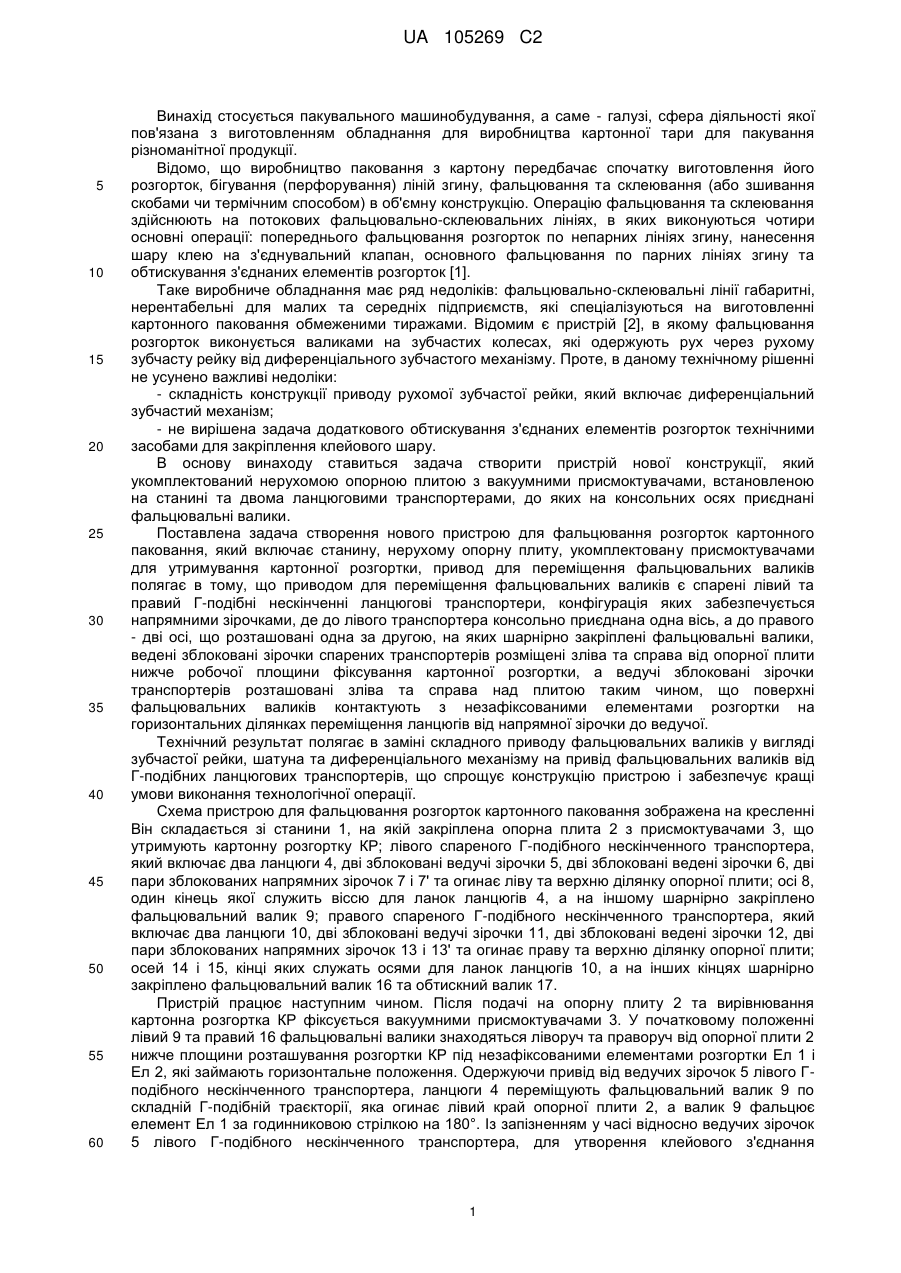

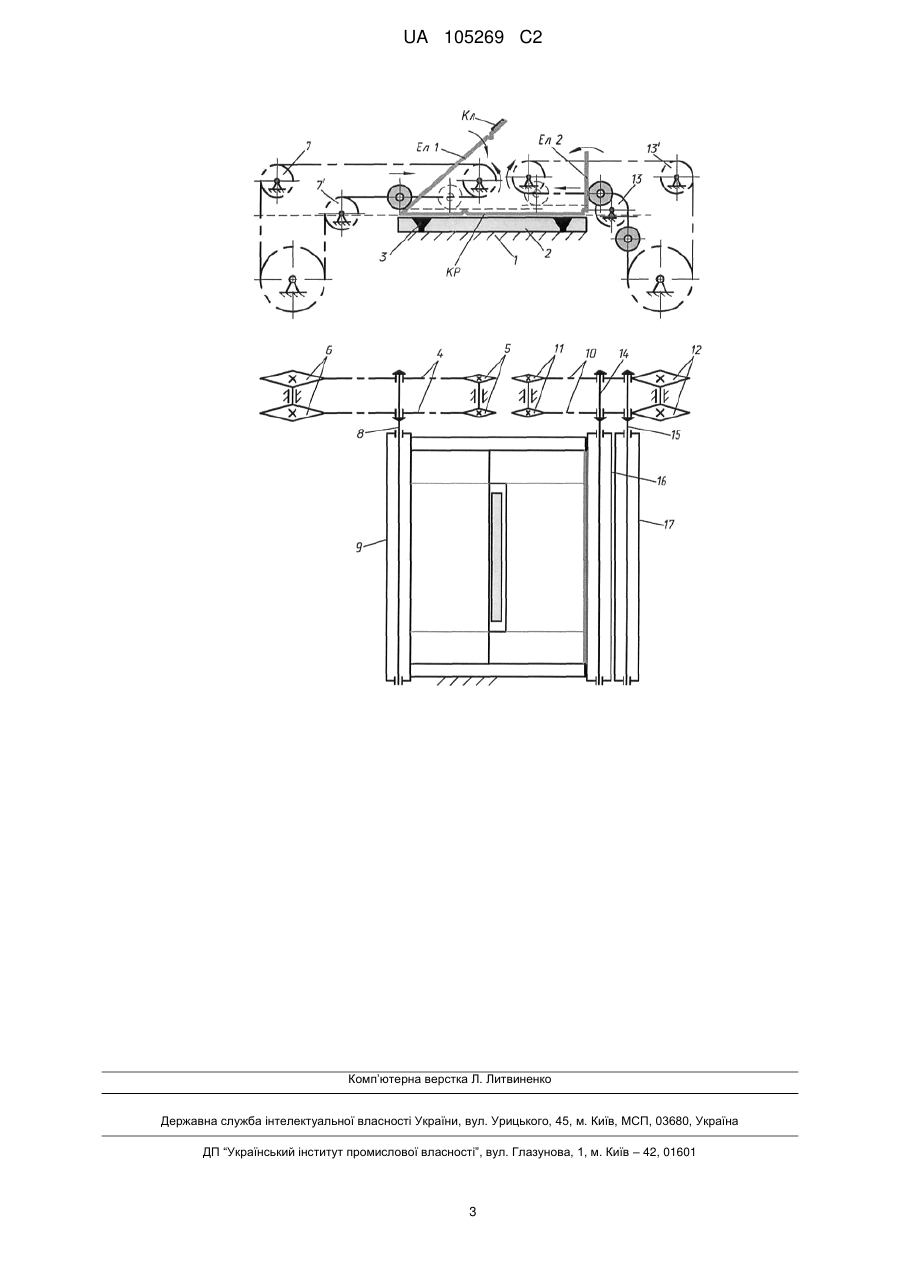

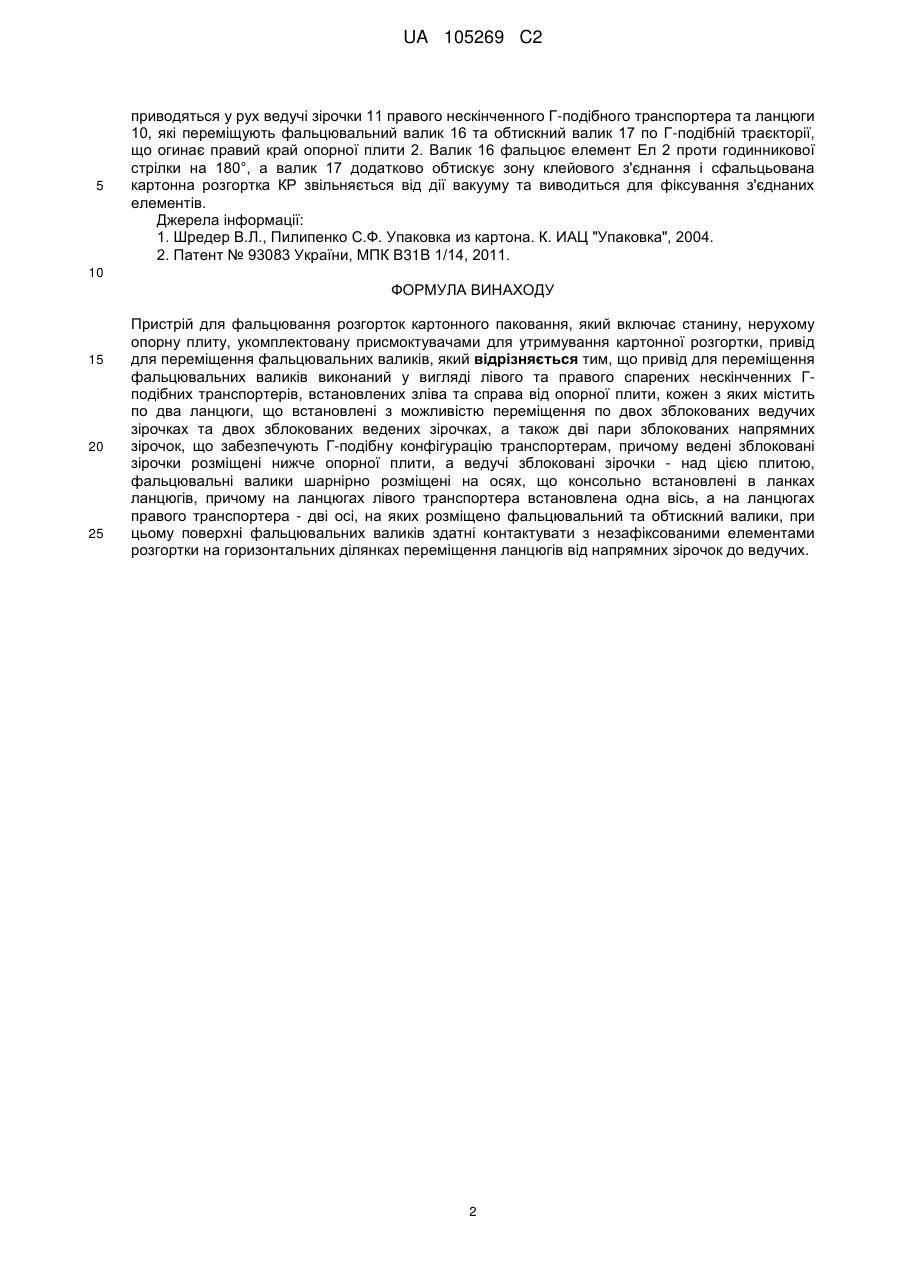

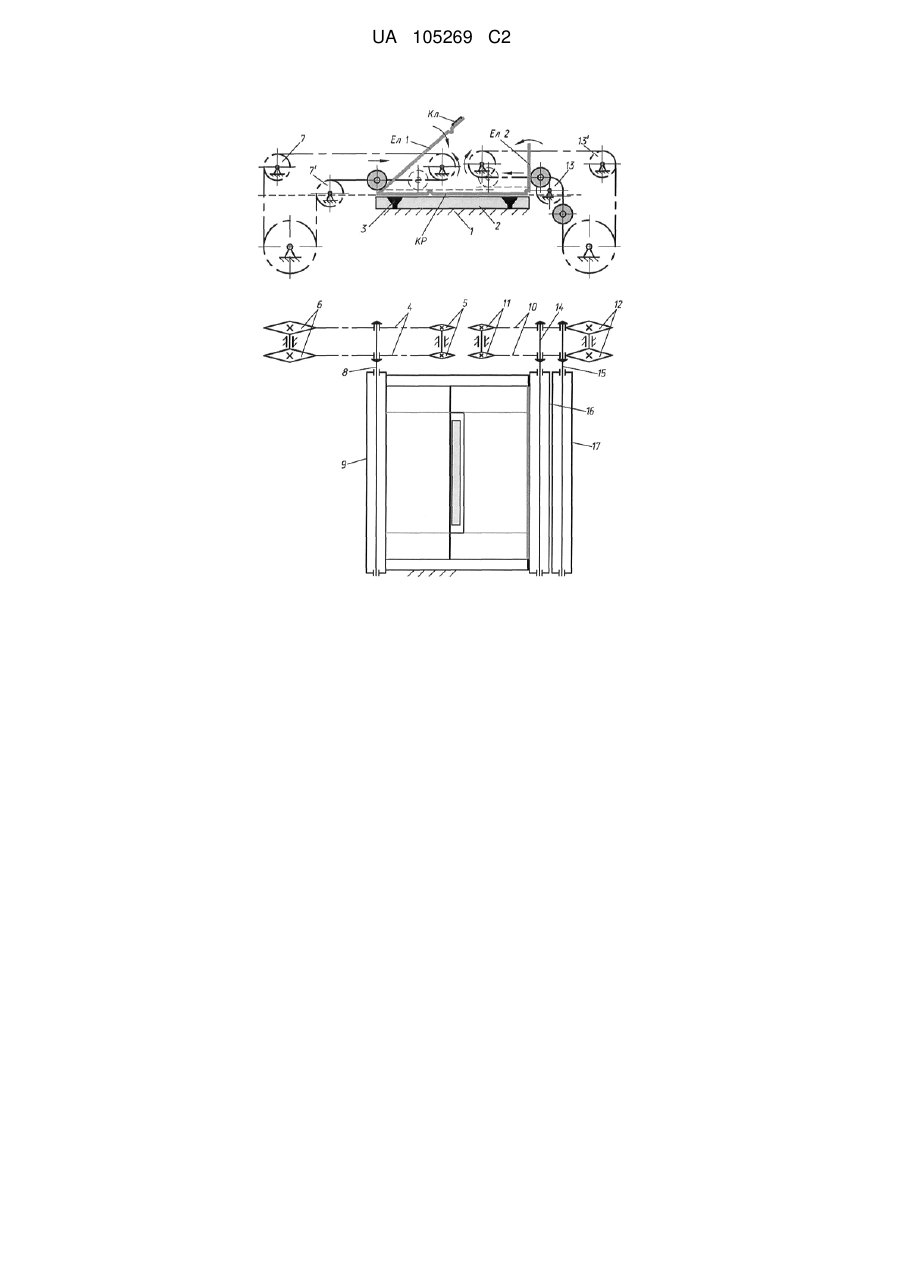

Реферат: Пристрій для фальцювання розгорток картонного паковання призначений для впровадження у виробництво тари з картону, складається з опорної плити з вакуумними присмоктувачами для закріплення картонної розгортки, а засобом переміщення виконавчих інструментів - двох фальцювальних та обтискного валиків - служать два Г-подібні ланцюгові транспортери, розташовані ліворуч та праворуч від опорної плити, робочі ділянки яких знаходяться над опорною плитою. UA 105269 C2 (12) UA 105269 C2 UA 105269 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пакувального машинобудування, а саме - галузі, сфера діяльності якої пов'язана з виготовленням обладнання для виробництва картонної тари для пакування різноманітної продукції. Відомо, що виробництво паковання з картону передбачає спочатку виготовлення його розгорток, бігування (перфорування) ліній згину, фальцювання та склеювання (або зшивання скобами чи термічним способом) в об'ємну конструкцію. Операцію фальцювання та склеювання здійснюють на потокових фальцювально-склеювальних лініях, в яких виконуються чотири основні операції: попереднього фальцювання розгорток по непарних лініях згину, нанесення шару клею на з'єднувальний клапан, основного фальцювання по парних лініях згину та обтискування з'єднаних елементів розгорток [1]. Таке виробниче обладнання має ряд недоліків: фальцювально-склеювальні лінії габаритні, нерентабельні для малих та середніх підприємств, які спеціалізуються на виготовленні картонного паковання обмеженими тиражами. Відомим є пристрій [2], в якому фальцювання розгорток виконується валиками на зубчастих колесах, які одержують рух через рухому зубчасту рейку від диференціального зубчастого механізму. Проте, в даному технічному рішенні не усунено важливі недоліки: - складність конструкції приводу рухомої зубчастої рейки, який включає диференціальний зубчастий механізм; - не вирішена задача додаткового обтискування з'єднаних елементів розгорток технічними засобами для закріплення клейового шару. В основу винаходу ставиться задача створити пристрій нової конструкції, який укомплектований нерухомою опорною плитою з вакуумними присмоктувачами, встановленою на станині та двома ланцюговими транспортерами, до яких на консольних осях приєднані фальцювальні валики. Поставлена задача створення нового пристрою для фальцювання розгорток картонного паковання, який включає станину, нерухому опорну плиту, укомплектовану присмоктувачами для утримування картонної розгортки, привод для переміщення фальцювальних валиків полягає в тому, що приводом для переміщення фальцювальних валиків є спарені лівий та правий Г-подібні нескінченні ланцюгові транспортери, конфігурація яких забезпечується напрямними зірочками, де до лівого транспортера консольно приєднана одна вісь, а до правого - дві осі, що розташовані одна за другою, на яких шарнірно закріплені фальцювальні валики, ведені зблоковані зірочки спарених транспортерів розміщені зліва та справа від опорної плити нижче робочої площини фіксування картонної розгортки, а ведучі зблоковані зірочки транспортерів розташовані зліва та справа над плитою таким чином, що поверхні фальцювальних валиків контактують з незафіксованими елементами розгортки на горизонтальних ділянках переміщення ланцюгів від напрямної зірочки до ведучої. Технічний результат полягає в заміні складного приводу фальцювальних валиків у вигляді зубчастої рейки, шатуна та диференціального механізму на привід фальцювальних валиків від Г-подібних ланцюгових транспортерів, що спрощує конструкцію пристрою і забезпечує кращі умови виконання технологічної операції. Схема пристрою для фальцювання розгорток картонного паковання зображена на кресленні Він складається зі станини 1, на якій закріплена опорна плита 2 з присмоктувачами 3, що утримують картонну розгортку КР; лівого спареного Г-подібного нескінченного транспортера, який включає два ланцюги 4, дві зблоковані ведучі зірочки 5, дві зблоковані ведені зірочки 6, дві пари зблокованих напрямних зірочок 7 і 7' та огинає ліву та верхню ділянку опорної плити; осі 8, один кінець якої служить віссю для ланок ланцюгів 4, а на іншому шарнірно закріплено фальцювальний валик 9; правого спареного Г-подібного нескінченного транспортера, який включає два ланцюги 10, дві зблоковані ведучі зірочки 11, дві зблоковані ведені зірочки 12, дві пари зблокованих напрямних зірочок 13 і 13' та огинає праву та верхню ділянку опорної плити; осей 14 і 15, кінці яких служать осями для ланок ланцюгів 10, а на інших кінцях шарнірно закріплено фальцювальний валик 16 та обтискний валик 17. Пристрій працює наступним чином. Після подачі на опорну плиту 2 та вирівнювання картонна розгортка КР фіксується вакуумними присмоктувачами 3. У початковому положенні лівий 9 та правий 16 фальцювальні валики знаходяться ліворуч та праворуч від опорної плити 2 нижче площини розташування розгортки КР під незафіксованими елементами розгортки Ел 1 і Ел 2, які займають горизонтальне положення. Одержуючи привід від ведучих зірочок 5 лівого Гподібного нескінченного транспортера, ланцюги 4 переміщують фальцювальний валик 9 по складній Г-подібній траєкторії, яка огинає лівий край опорної плити 2, а валик 9 фальцює елемент Ел 1 за годинниковою стрілкою на 180°. Із запізненням у часі відносно ведучих зірочок 5 лівого Г-подібного нескінченного транспортера, для утворення клейового з'єднання 1 UA 105269 C2 5 приводяться у рух ведучі зірочки 11 правого нескінченного Г-подібного транспортера та ланцюги 10, які переміщують фальцювальний валик 16 та обтискний валик 17 по Г-подібній траєкторії, що огинає правий край опорної плити 2. Валик 16 фальцює елемент Ел 2 проти годинникової стрілки на 180°, а валик 17 додатково обтискує зону клейового з'єднання і сфальцьована картонна розгортка КР звільняється від дії вакууму та виводиться для фіксування з'єднаних елементів. Джерела інформації: 1. Шредер В.Л., Пилипенко С.Ф. Упаковка из картона. К. ИАЦ "Упаковка", 2004. 2. Патент № 93083 України, МПК В31В 1/14, 2011. 10 ФОРМУЛА ВИНАХОДУ 15 20 25 Пристрій для фальцювання розгорток картонного паковання, який включає станину, нерухому опорну плиту, укомплектовану присмоктувачами для утримування картонної розгортки, привід для переміщення фальцювальних валиків, який відрізняється тим, що привід для переміщення фальцювальних валиків виконаний у вигляді лівого та правого спарених нескінченних Гподібних транспортерів, встановлених зліва та справа від опорної плити, кожен з яких містить по два ланцюги, що встановлені з можливістю переміщення по двох зблокованих ведучих зірочках та двох зблокованих ведених зірочках, а також дві пари зблокованих напрямних зірочок, що забезпечують Г-подібну конфігурацію транспортерам, причому ведені зблоковані зірочки розміщені нижче опорної плити, а ведучі зблоковані зірочки - над цією плитою, фальцювальні валики шарнірно розміщені на осях, що консольно встановлені в ланках ланцюгів, причому на ланцюгах лівого транспортера встановлена одна вісь, а на ланцюгах правого транспортера - дві осі, на яких розміщено фальцювальний та обтискний валики, при цьому поверхні фальцювальних валиків здатні контактувати з незафіксованими елементами розгортки на горизонтальних ділянках переміщення ланцюгів від напрямних зірочок до ведучих. 2 UA 105269 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
